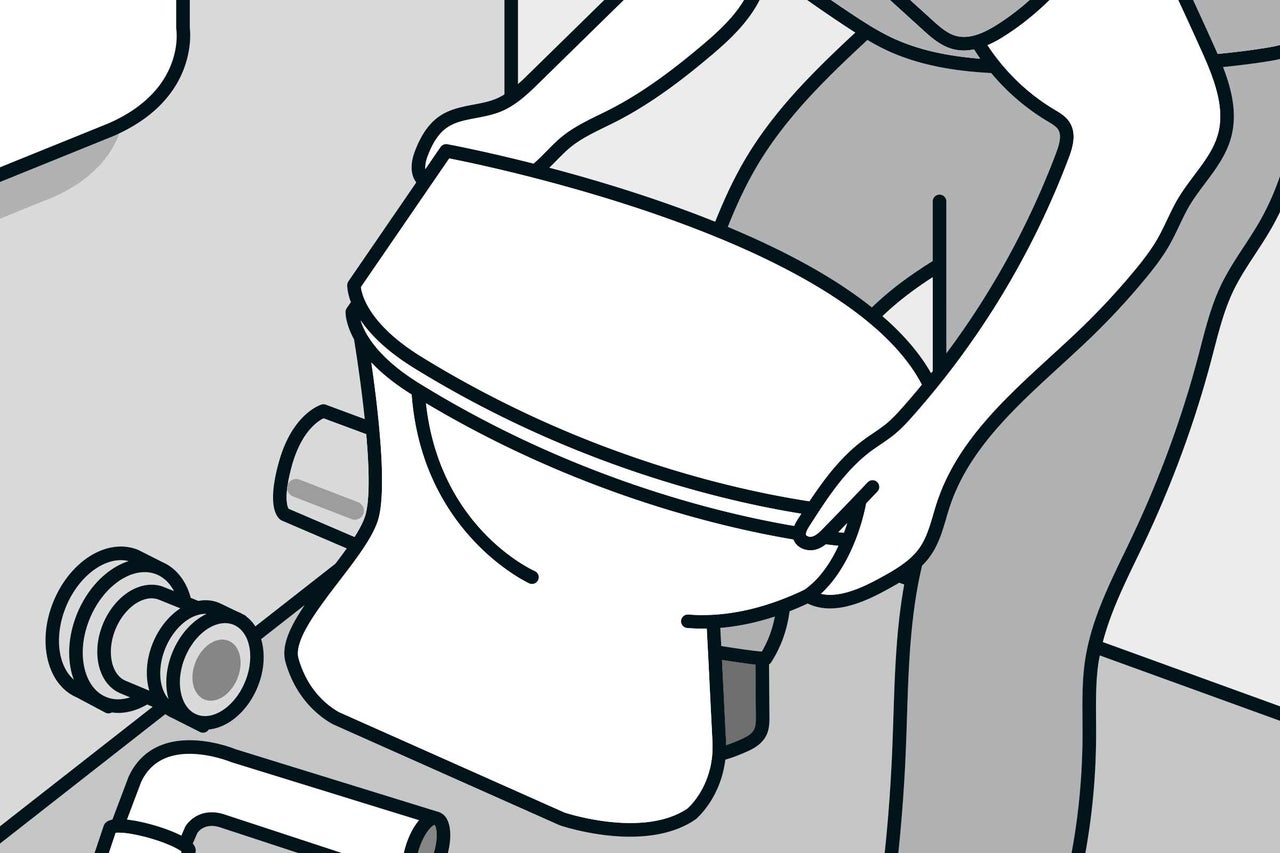

Ferme d‘abord le robinet d‘équerre du réservoir de chasse d‘eau et vide celui-ci (actionne le bouton). Tu peux ensuite détacher les raccords filetés du WC au sol. Si le bord est encore doté d‘un joint en silicone, découpe-le à l‘aide d‘un couteau universel. Détache maintenant le tuyau de la chasse d‘eau du WC et pose-le à côté. Enlève ensuite le WC et, pense à retirer le manchon de raccordement. Vide l‘eau restante du WC dans un seau. Enlève tant que possible les restes de silicone. S‘il y a une isolation phonique, tu peux l‘enlever également.
Instructions
Remplacer un WC à poser par un WC suspendu
Ton vieux WC à poser a fait son temps? Alors installe un nouveau WC suspendu! Nous te montrons comment remplacer ton ancien WC à poser par un WC suspendu avec bâti-support.
3 jours
1 – 2
WC suspenduVers l‘assortiment
Ce dont tu auras besoin
Matériaux
Bâti-supports avec réservoir encastré
Plaques de commande
WC suspendu
Abattants WC
Tuyaux de raccordement de WC
Set de protection contre les vibrations ...
Plaque de plâtre TOP2000 Knauf panneau m ...
Lubrifiant pour tubes et pièces prémoulé ...
Décapants, nettoyants alcalins, nettoyan ...
Outils
Marqueurs & Edding
Scies à métaux
Niveaux à bulle
Perceuses, visseuses pour la constructio ...
Clé mixte plate avec cliquet WGB, 8 mm
Seau de nettoyage
Taloche à lisser suisse Maurerlob 50 cm
Foret à pierre kit Long Life Alpen 5 pcs
Mètres ruban, pliants et déroulants
Pistolet à cartouche Akkit 744 Pro
Set de 6 tournevis Witte VDE
Lisseur à joints Lugato pack = 3 pces
Couteau Olfa Cutter L5-AL
Marteau de serrurier 300 g
Racloir universel Stanley
Rabot Knauf 25 cm
Scie sauteuse pendulaire sans fil Makita ...
Remarque
Dans le chapitre «Pose des tuyaux» à 03:02, nous te montrons comment raccorder le bâti-support avec un tuyau flexible. La solution présentée ici est la plus facile et fonctionnelle, mais elle ne répond pas à la norme DIN. Si tu veux avoir meilleure conscience, tu peux faire réaliser cette étape de travail par un spécialiste. Le professionnel dispose des outils nécessaires pour effectuer le raccord avec une tuyauterie fixe, respectant ainsi à la lettre la norme DIN.
Étapes de travail
Démonter un WC à poser
01
Installer un bâti-support
02

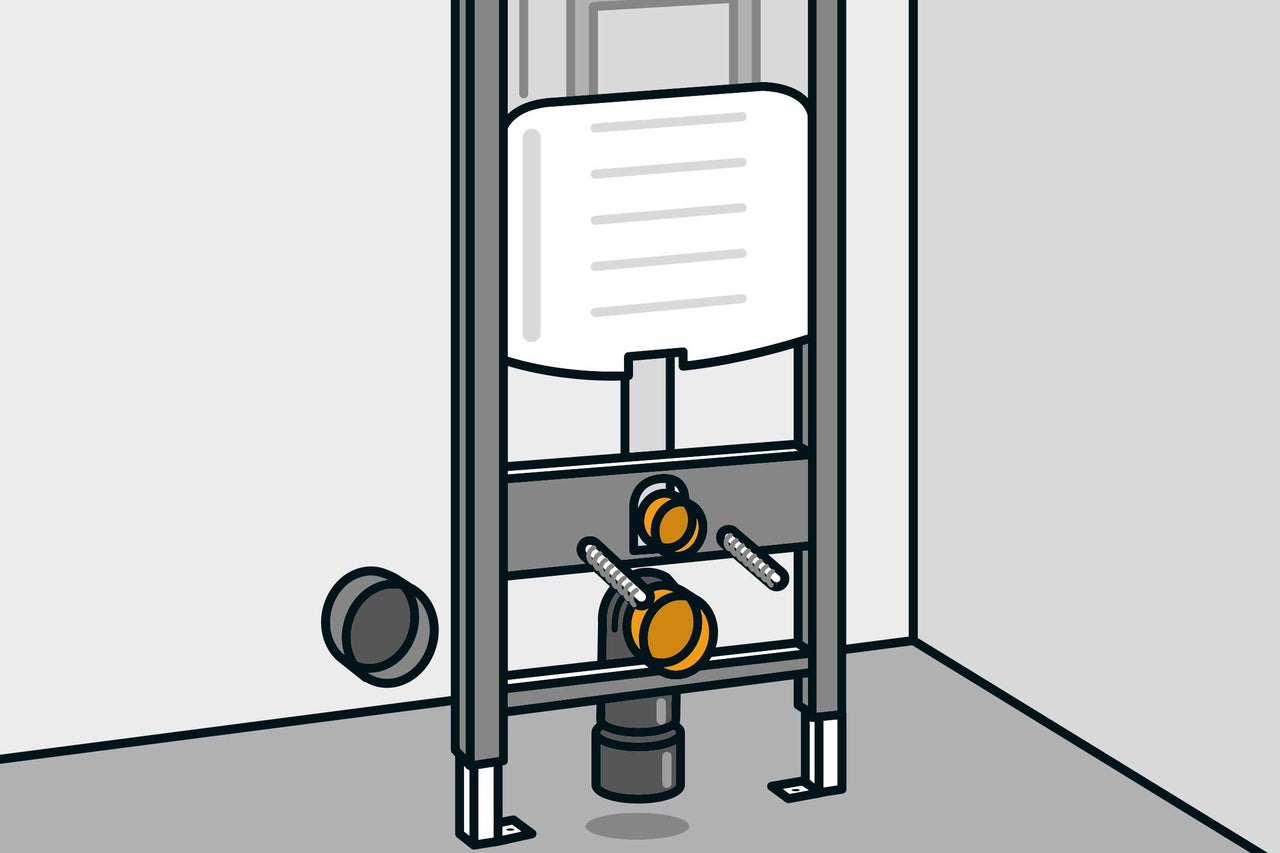

Dispose le bâti-support sur l‘emplacement en question.
Régler la hauteur
03

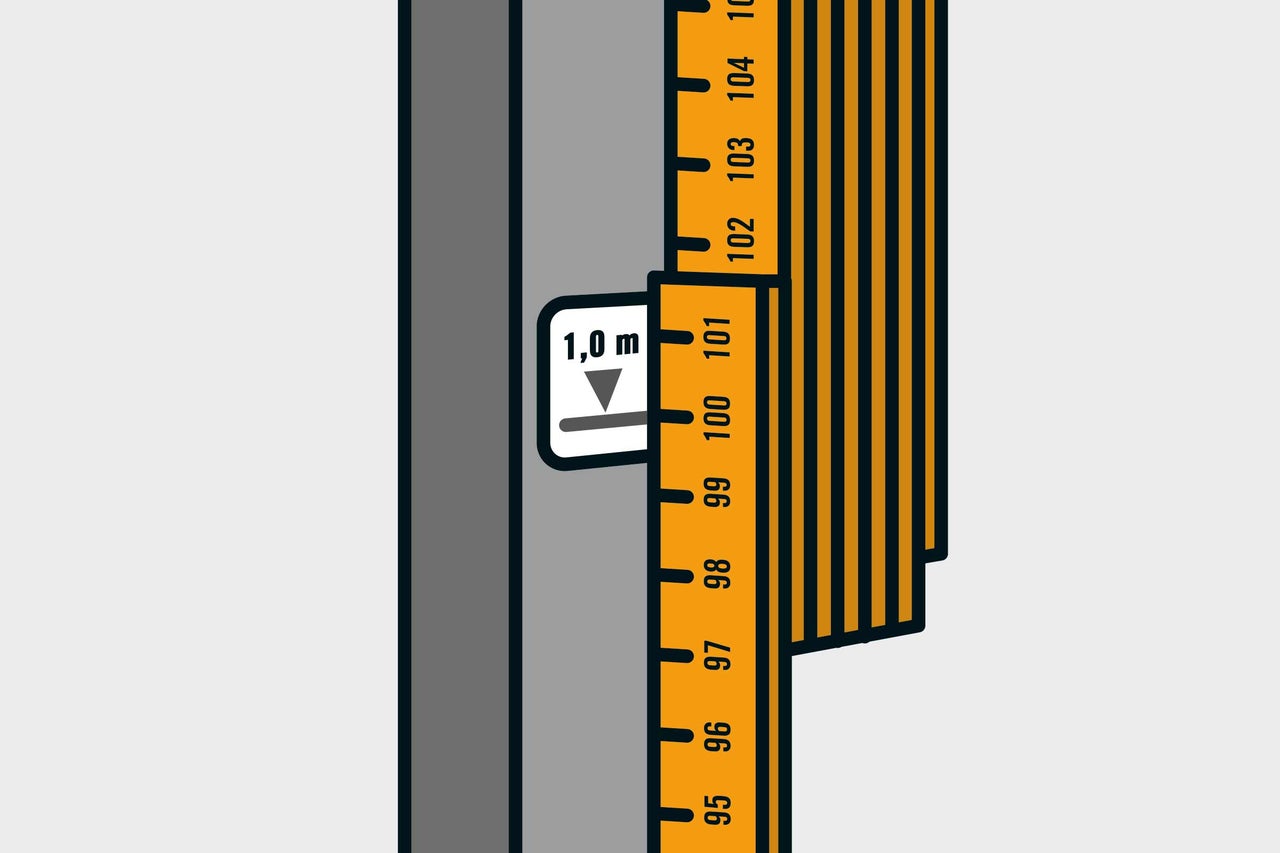

Détermine maintenant la hauteur de ton choix. Un marquage par mètre imprimé sur l‘élément te permet de t‘orienter. Pose le mètre pliant sur le mur et déplace l‘élément jusqu‘à la hauteur souhaitée. La hauteur doit être calculée à partir d‘un plancher fini.
04

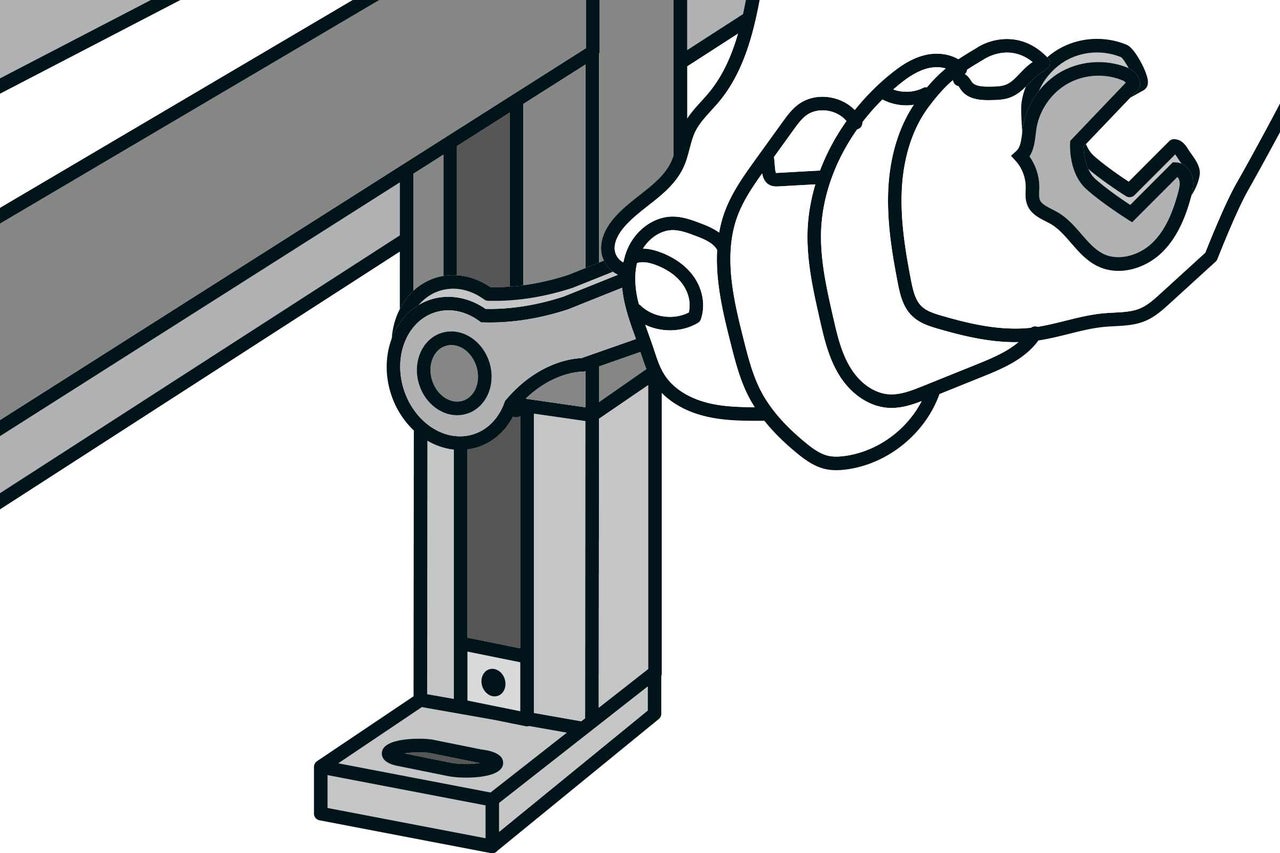

Pour régler la hauteur, utilise les deux raccords filetés situés en bas.
05

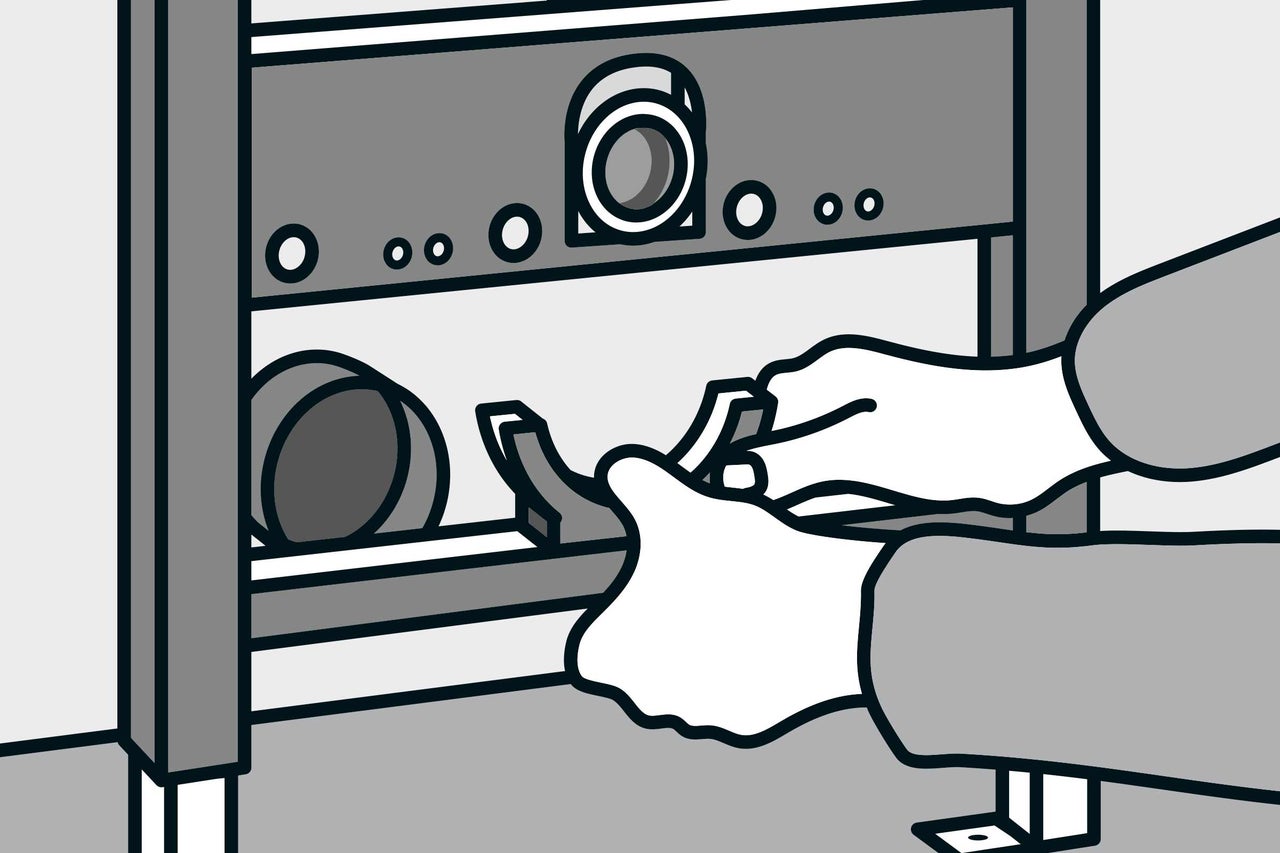

Le bâti-support dispose d‘un coude de tuyau à 90° pour l‘écoulement. Celui-ci ne peut pas être relié directement au raccordement mural. Décale si tu le peux le bâti-support légèrement sur le côté par rapport à ton raccordement mural.
06

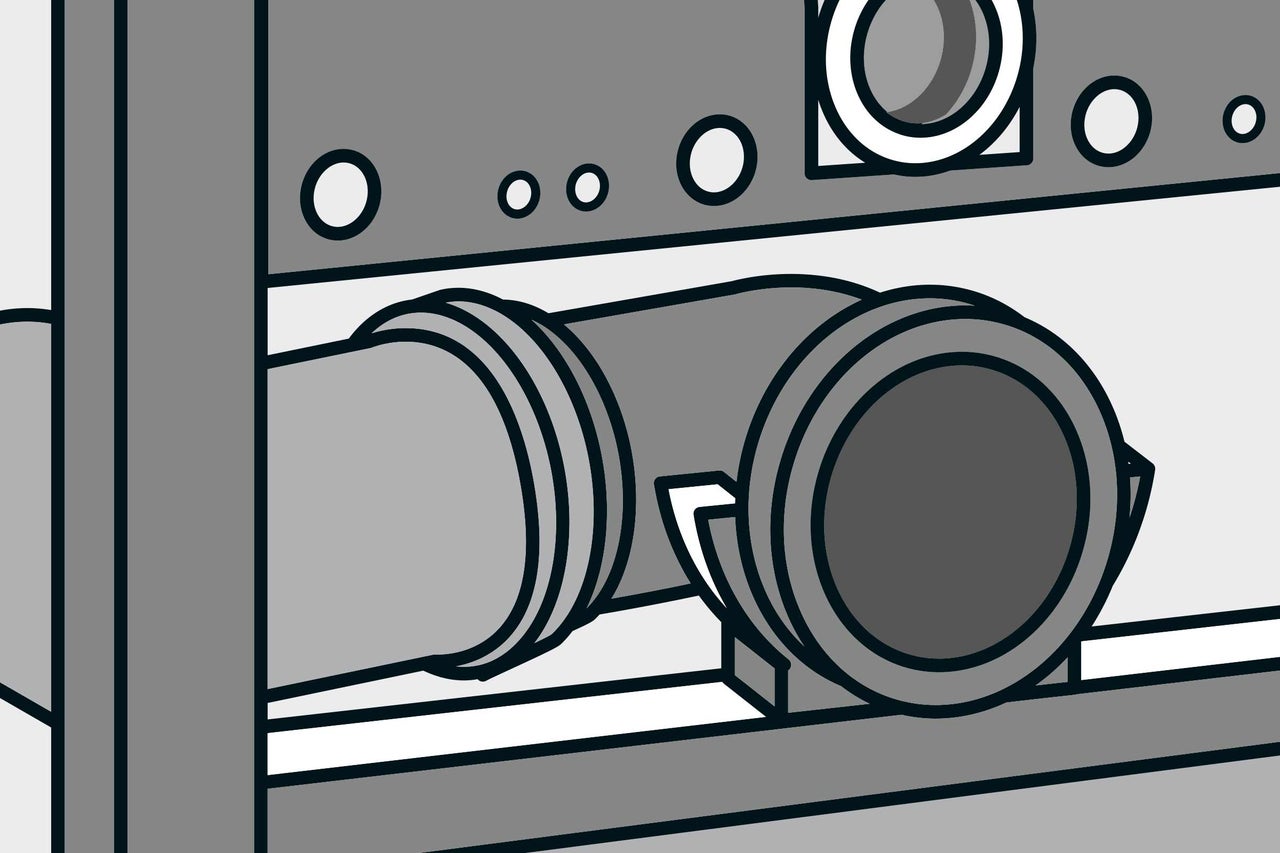

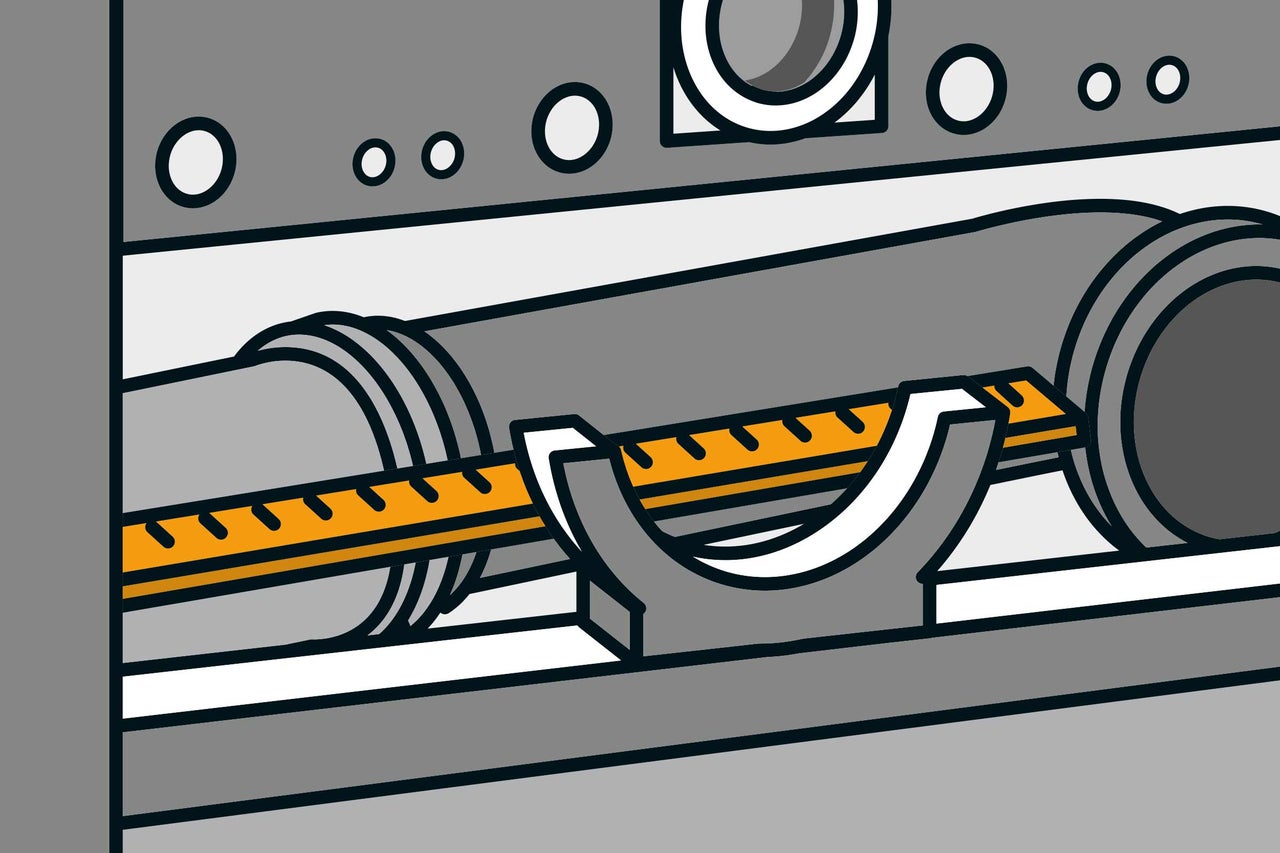

Tu peux alors, à l‘aide d‘un deuxième coude de tuyau à 90°, le relier au raccordement mural en emboîtant les deux coudes. Raccourcis le coude de tuyau du bâti-support pour qu‘il ne dépasse pas.
07

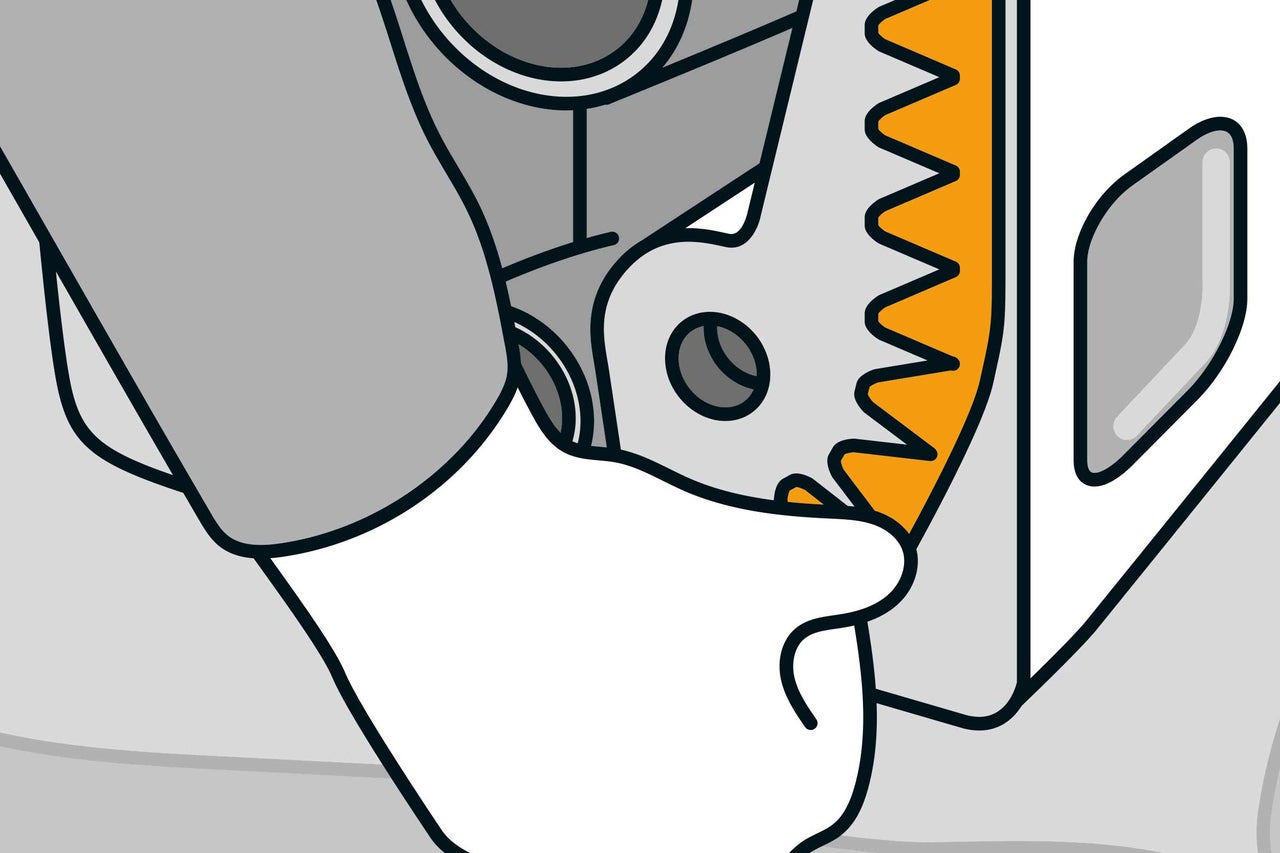

Le mieux pour cela est d‘utiliser une scie à métaux. Ébavure ensuite l‘arête de coupe à l‘aide d‘une lime ou de papier abrasif.
Raccorder les tuyaux
08

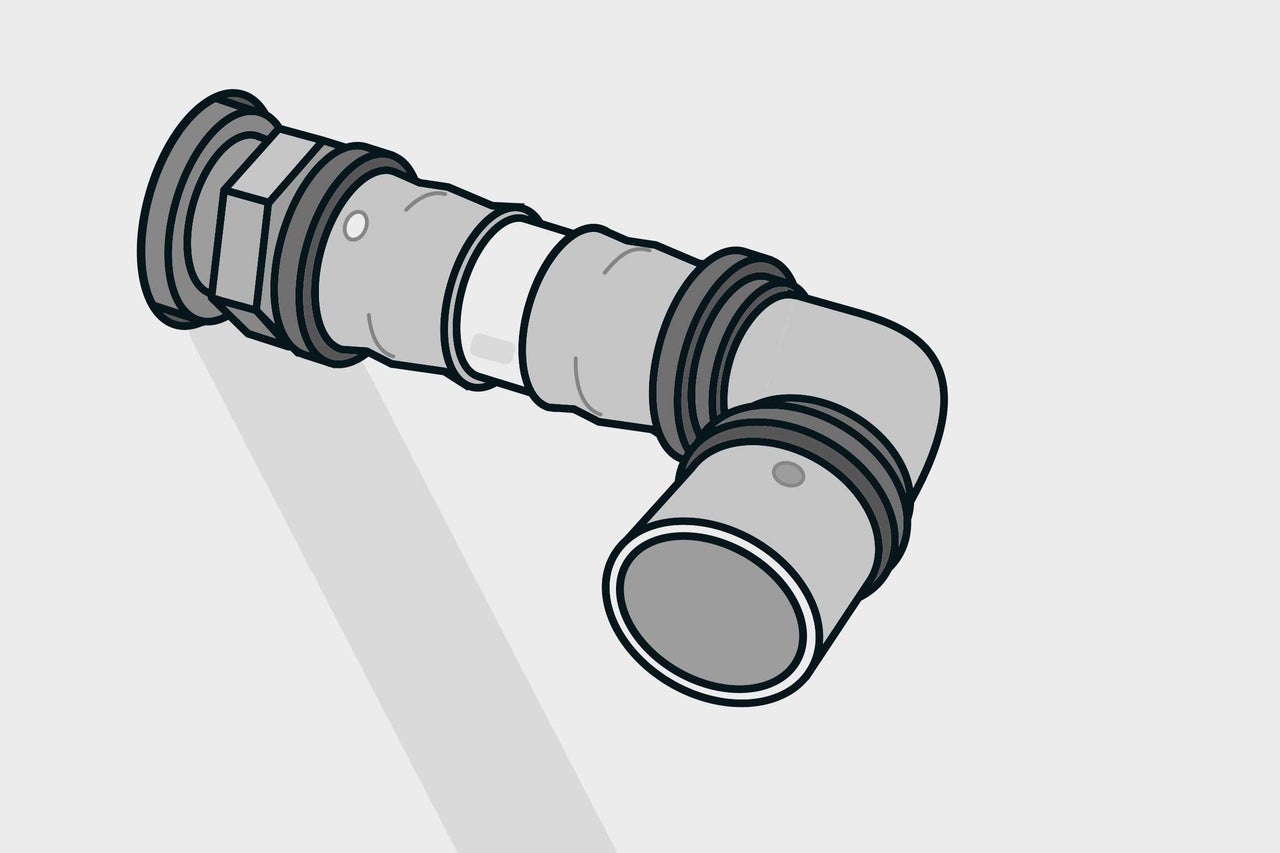

Pour assembler les tuyaux en plastique, enduire leurs extrémités de lubrifiant. Veille à ce que les joints d‘étanchéité correspondants soient placés dans les raccords de tuyaux.
Monter l'alimentation en eau
09

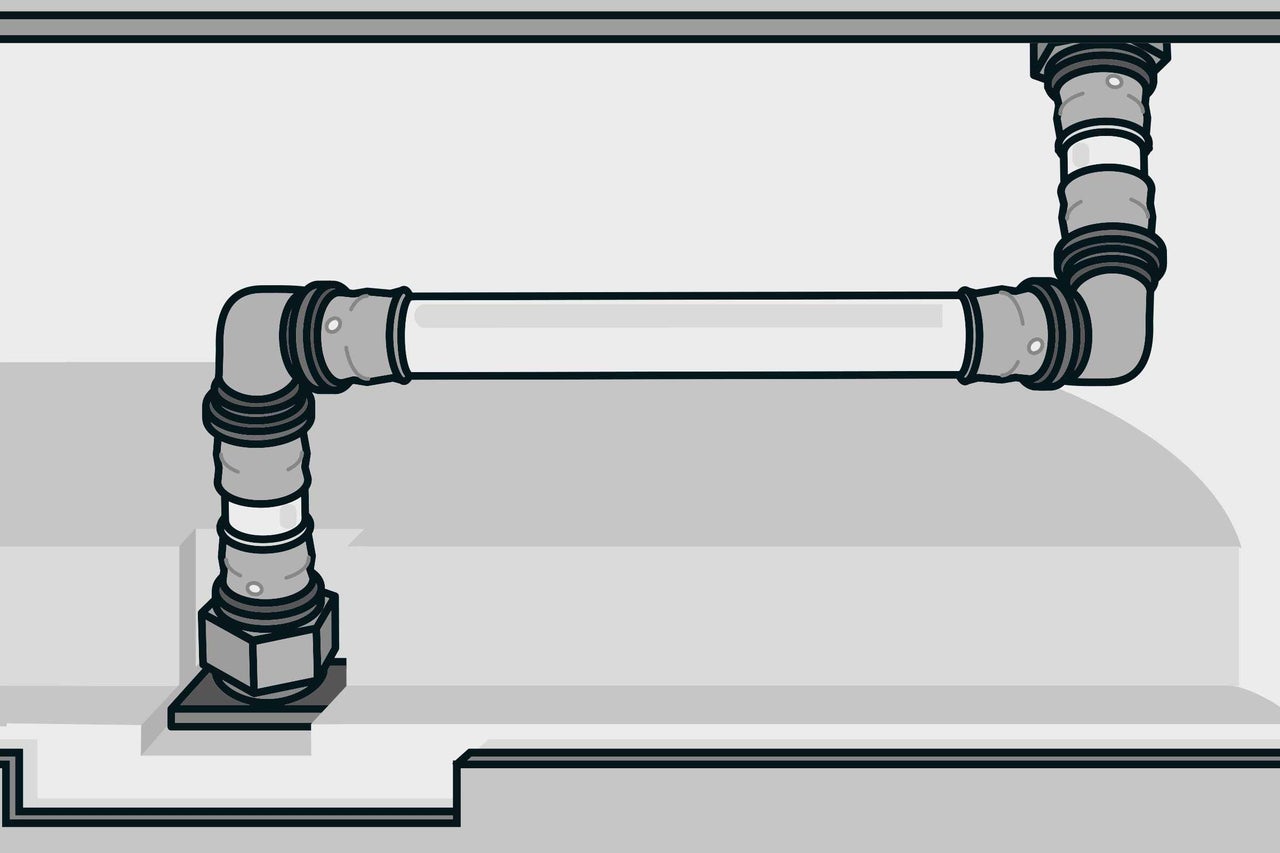

Veille à installer très scrupuleusement l‘alimentation en eau du réservoir intégré dans le bâti-support. Un raccordement non étanche est difficile à réparer une fois l‘élément habillé. Le robinet d‘équerre de l‘ancien réservoir de chasse d‘eau est remplacé par une équerre à 90° et un flexible de raccordement. Lors du raccordement, réfère-toi bien aux instructions du fabricant de ce bâti-support. Il devrait y être mentionné comment raccorder correctement le bâti-support. Le raccord définitif du flexible ne doit avoir lieu qu‘après le montage des profilés métalliques et une fois le bâti-support bien disposé.
Monter des profilés métalliques
10

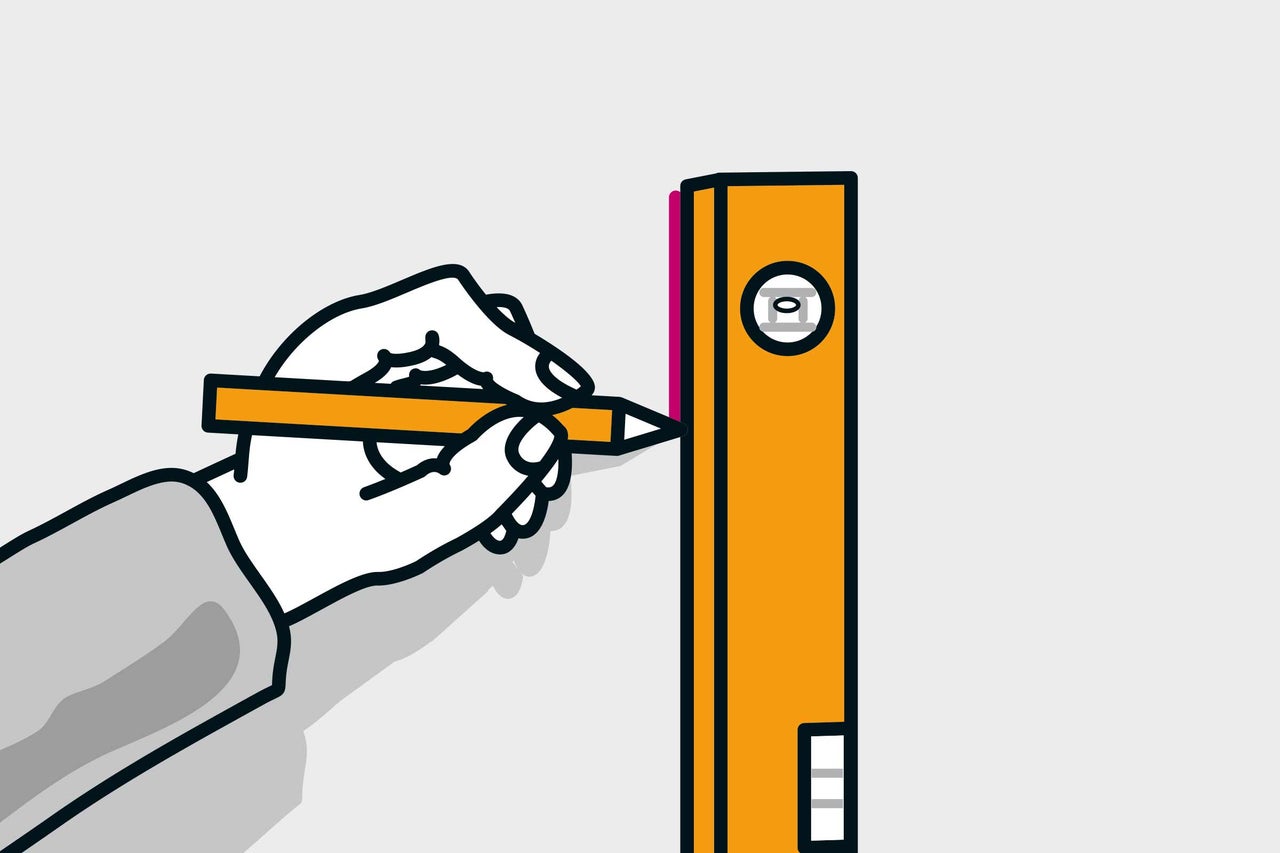

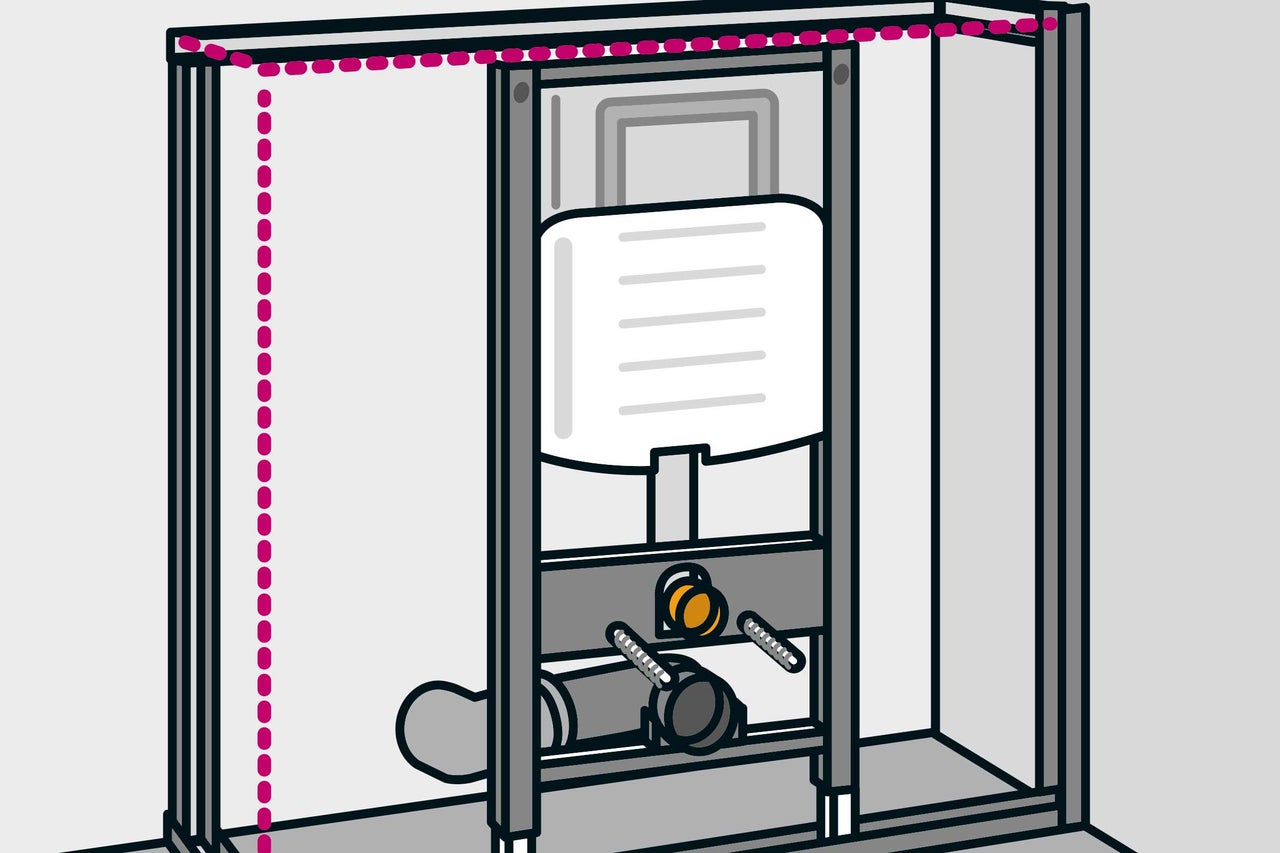

Tu peux habiller ton bâti-support directement avec des plaques de plâtre ou bien, comme ici, construire une paroi d‘installation plus large. Cela dépend bien sûr de la place dont tu disposes. Pour la paroi d‘installation, tu as besoin de profilés métalliques. Ton bâti-support pour le WC suspendu a une certaine hauteur et largeur. La distance du mur est également définie par le raccord de tuyaux. Tu dois maintenant déterminer la largeur de ta paroi d‘installation. Si celle-ci rencontre une surface murale sur le côté, tu peux aussitôt tracer sur le mur le contour du premier profilé. Marque ensuite les emplacements des autres profilés. Veille à bien disposer tous les profilés horizontalement et verticalement. Après le marquage, tu peux reposer le bâti-support sur le côté.
Accorder les fixations
Toutes les fixations au mur et au sol doivent être choisies en fonction du support.
11

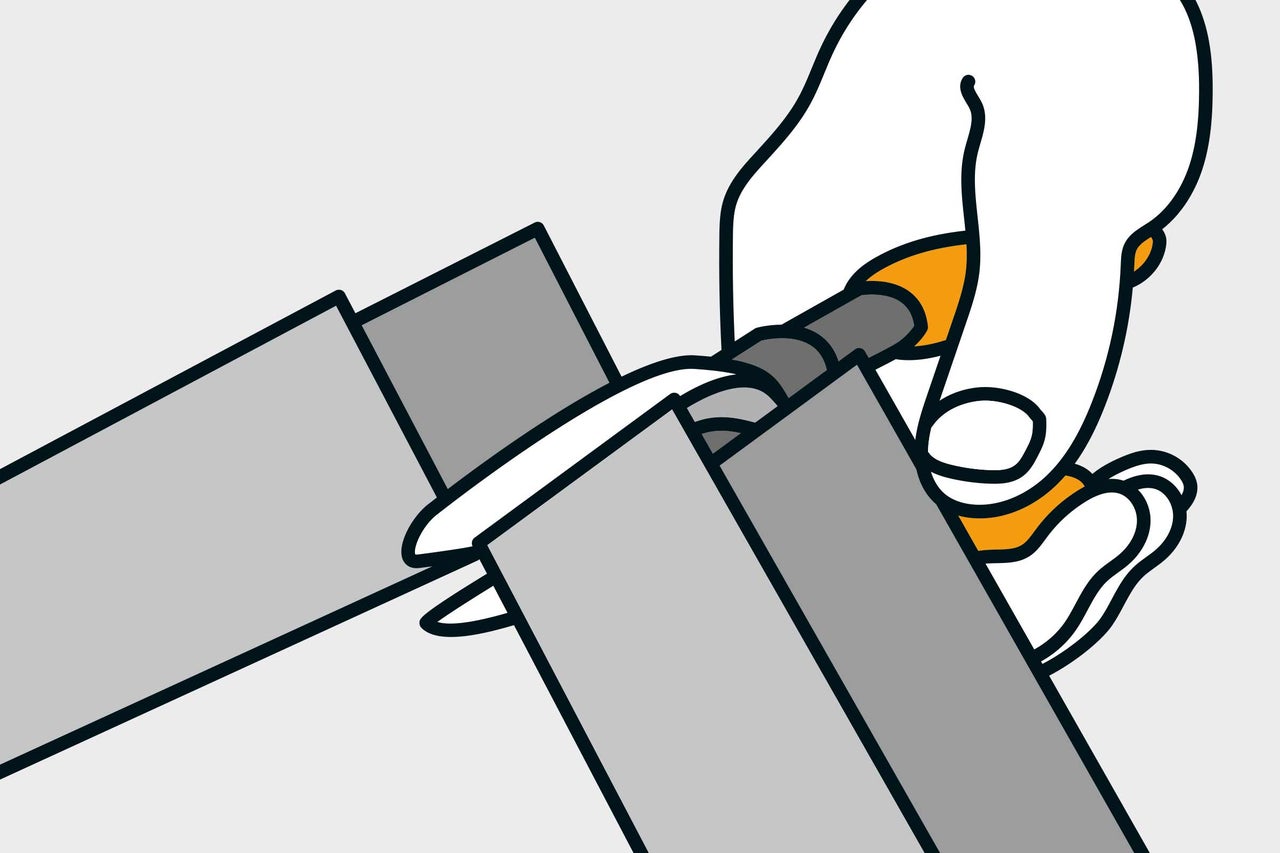

Pour découper les profilés métalliques, tu peux utiliser une cisaille à tôle. Pour les profilés verticaux, on utilise des profilés CW, également appelés montants. Pour les profilés horizontaux, ce sont des profilés UW, appelés aussi profilés de bord, qui sont nécessaires.
12
La paroi d‘installation est montée de manière à ce que le bâti-support soit inséré si possible dans un profilé UW au niveau de la surface au sol. Cela te permettra un habillage plus facile à base de plaques de plâtre. Avant de fixer les profilés au mur ou au sol, colle sur leur face arrière une bande d‘insonorisation.
13
Pour fixer un profilé, effectue un pré-perçage à l‘aide d‘un foret à métaux, place-le à l‘emplacement prévu puis perfore-le avec un foret à pierre. Avec des chevilles à clou, la fixation est particulièrement facile. Place la cheville et sa vis puis enfonce-les dans le trou à l‘aide d‘un tournevis. Pour l‘enlever ou la desserrer, dévisser la vis.
Installer le bâti-support
14
Une fois les profilés montés sur les surfaces murales et au sol, le bâti-support peut être mis en place. Les coudes de tuyau au niveau de l‘écoulement peuvent maintenant être définitivement raccordés.
Orientation
15

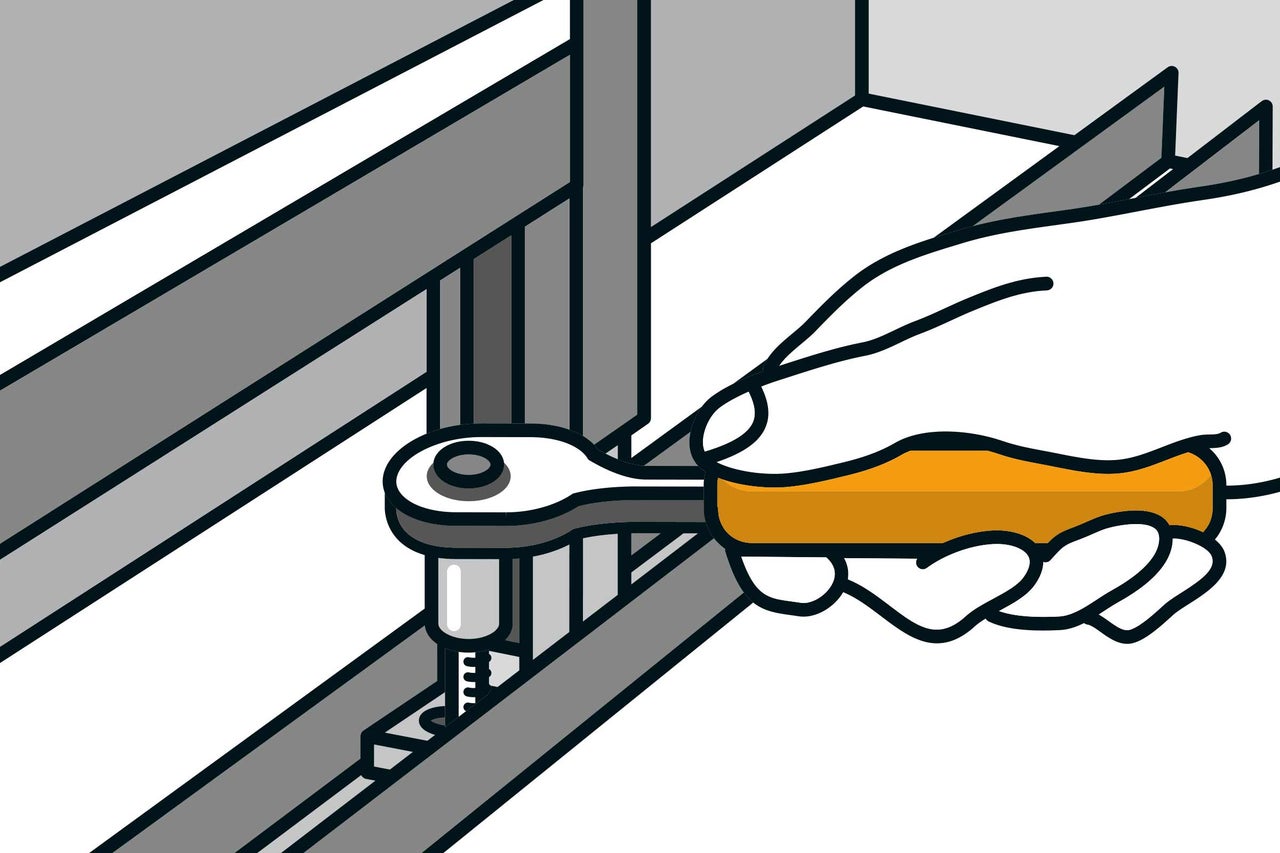

Repositionne l‘élément à l‘aide du niveau à bulle et visse-le à l‘intérieur du profilé de sol dans la surface au sol.
16

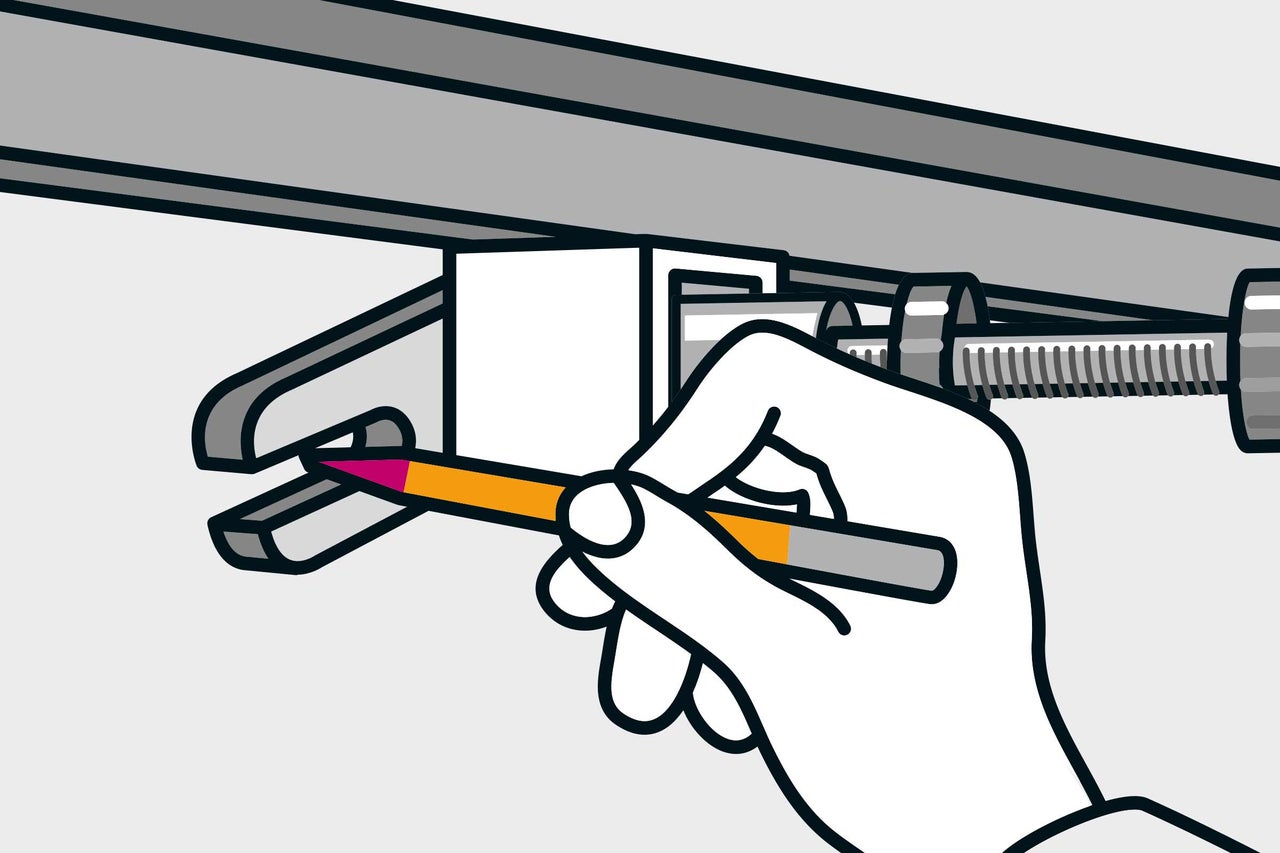

Les deux fixations murales sont maintenant apposées contre le bâti-support et les trous de fixation marqués sur le mur. Perce ensuite les trous et visse les fixations.
17

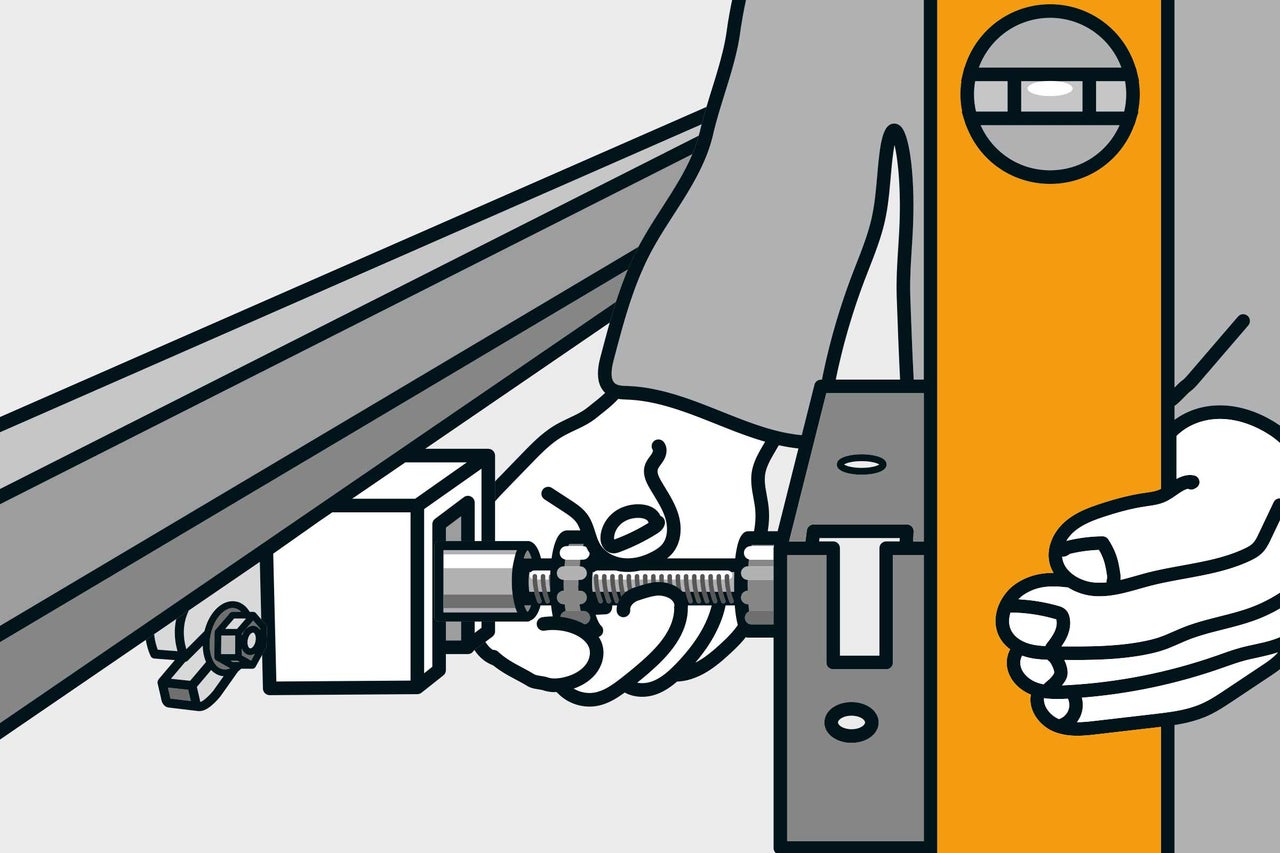

Ajuste à l‘aide du niveau à bulle. Une fois le bâti-support en place, arrête les fixations murales.
18
L‘alimentation en eau peut maintenant être achevée. Veiller à ce que le raccordement soit étanche.
19

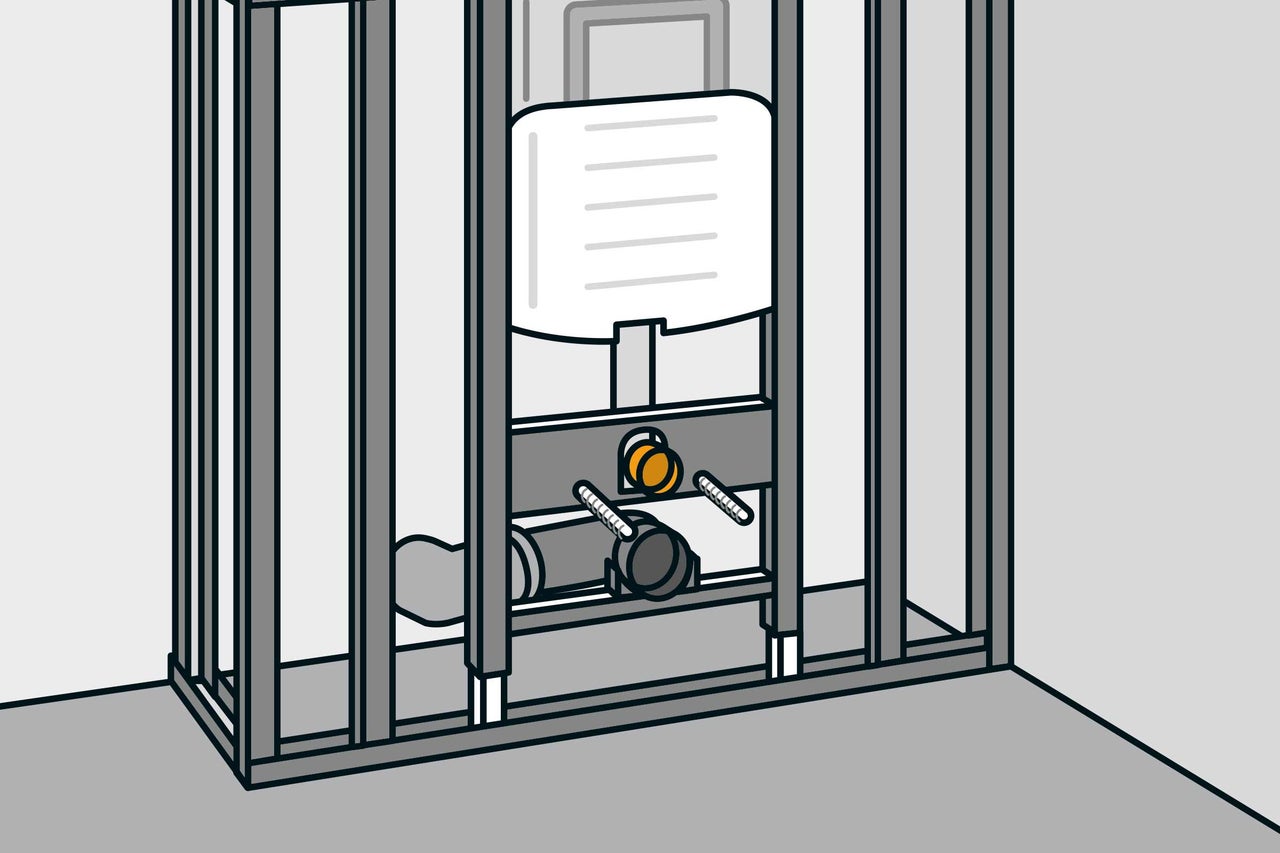

La paroi d‘installation est prête à être habillée de plaques de plâtre.
Habiller l'installation en applique
20

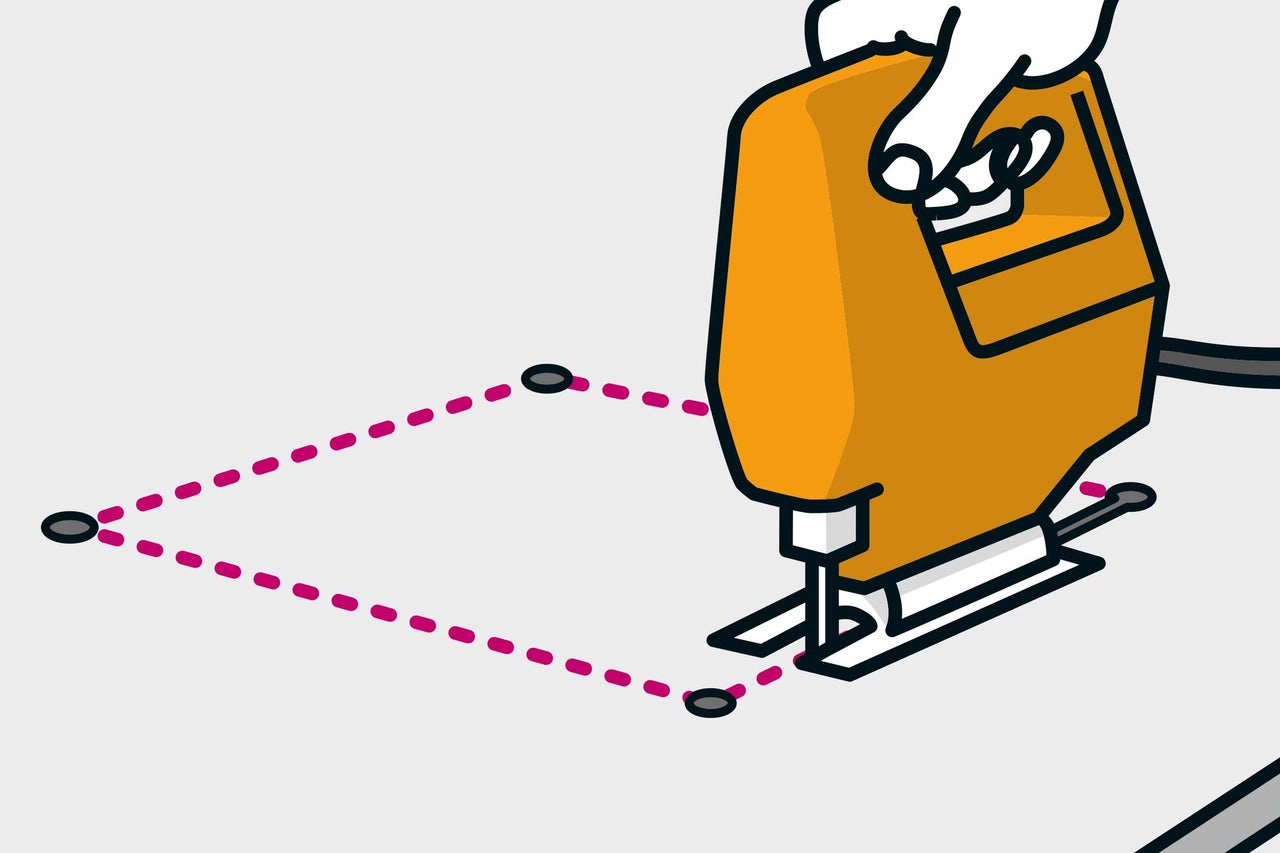

Deux couches de plaques de plâtre sont montées sur la face frontale. Cela accroît la stabilité et la résistance nécessaires à la fixation d‘un WC suspendu. Découper d‘abord les plaques de plâtre pour la face frontale. Tu peux, à l‘aide d‘un couteau universel, effectuer une incision frontale sur l‘arête de coupe des plaques puis les plier vers l‘arrière avant de les couper par l‘arrière au niveau du plâtre. Tu obtiendras ainsi des bords droits. Pour découper le réservoir de chasse d‘eau, utilise de préférence une scie sauteuse. Perce un trou au niveau des 4 angles afin d‘introduire la scie sauteuse puis découpe le rectangle. Il existe des lames de scie spéciales pour les plaques de plâtre.
21

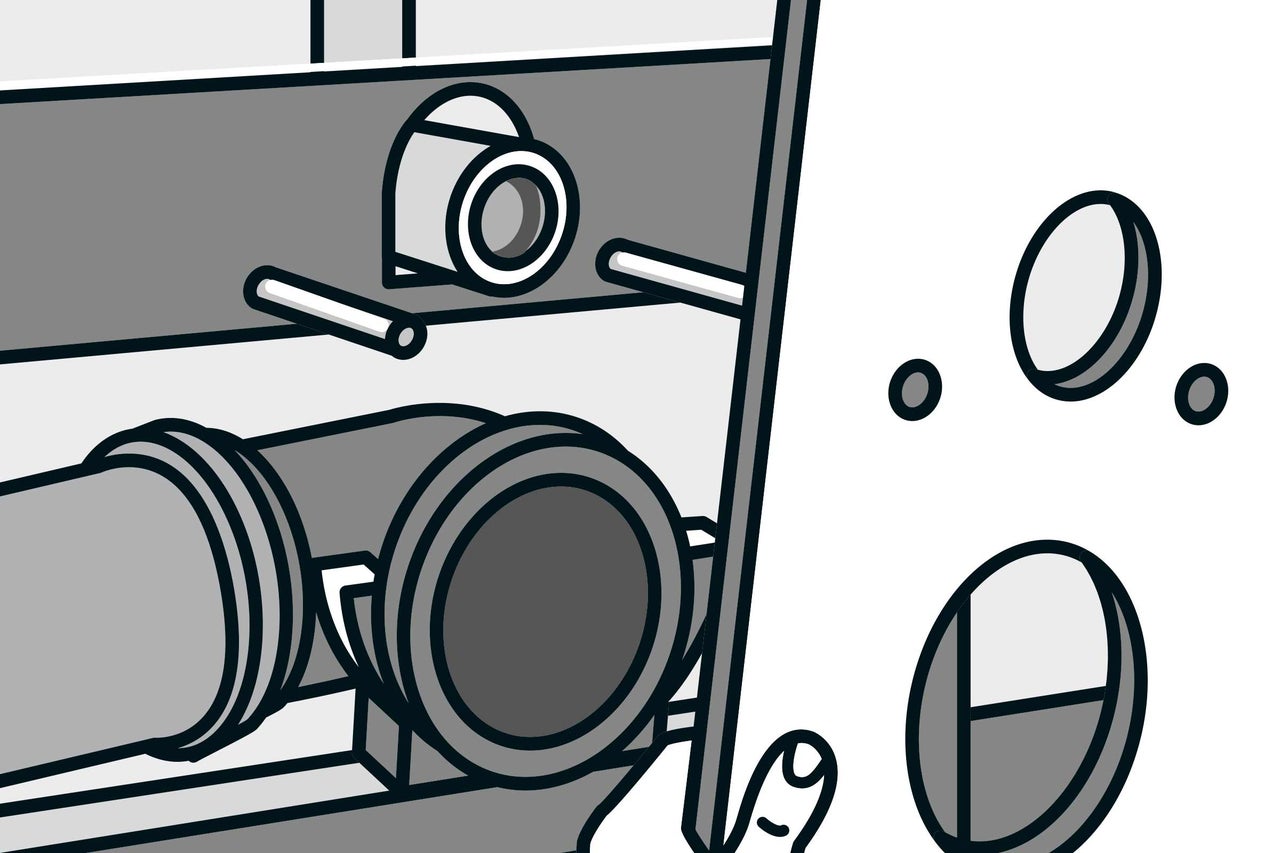

Tu peux percer les trous pour les tiges filetées et l‘écoulement avec un découpeur circulaire ou un foret de taille adaptée.
Monter la plaque
22
Appliquer la première plaque et vérifier que les perçages concordent. Si besoin, tu peux corriger les trous en les agrandissant avec un outil adéquat. Utilise des vis pour construction rapide à filetage autotaraudant pour raccorder les plaques aux profilés métalliques.
Enduire les joints des plaques
23

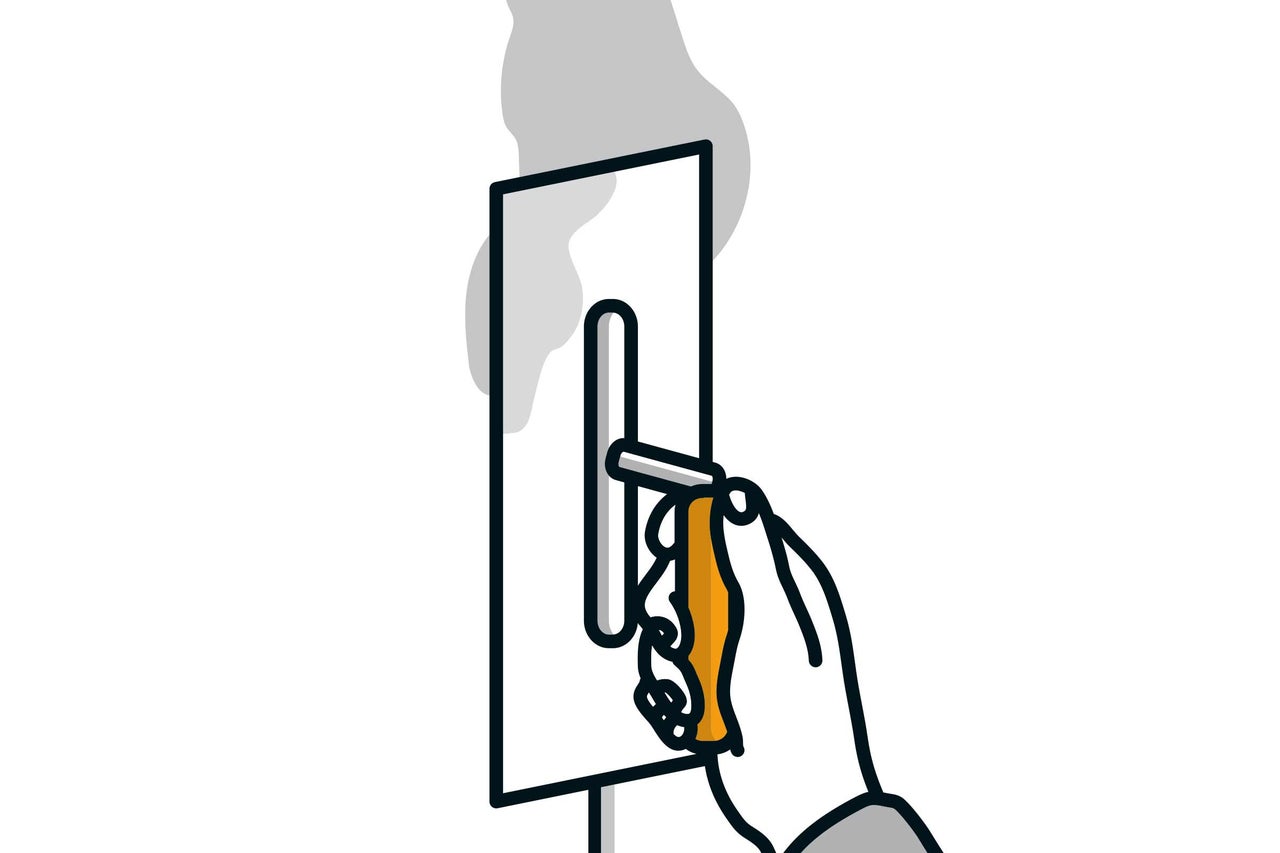

Les joints des plaques doivent toujours être situés au dessus des profilés métalliques. Mastiquer tous les joints de la première couche de plaques de plâtre avec de l‘enduit.
24

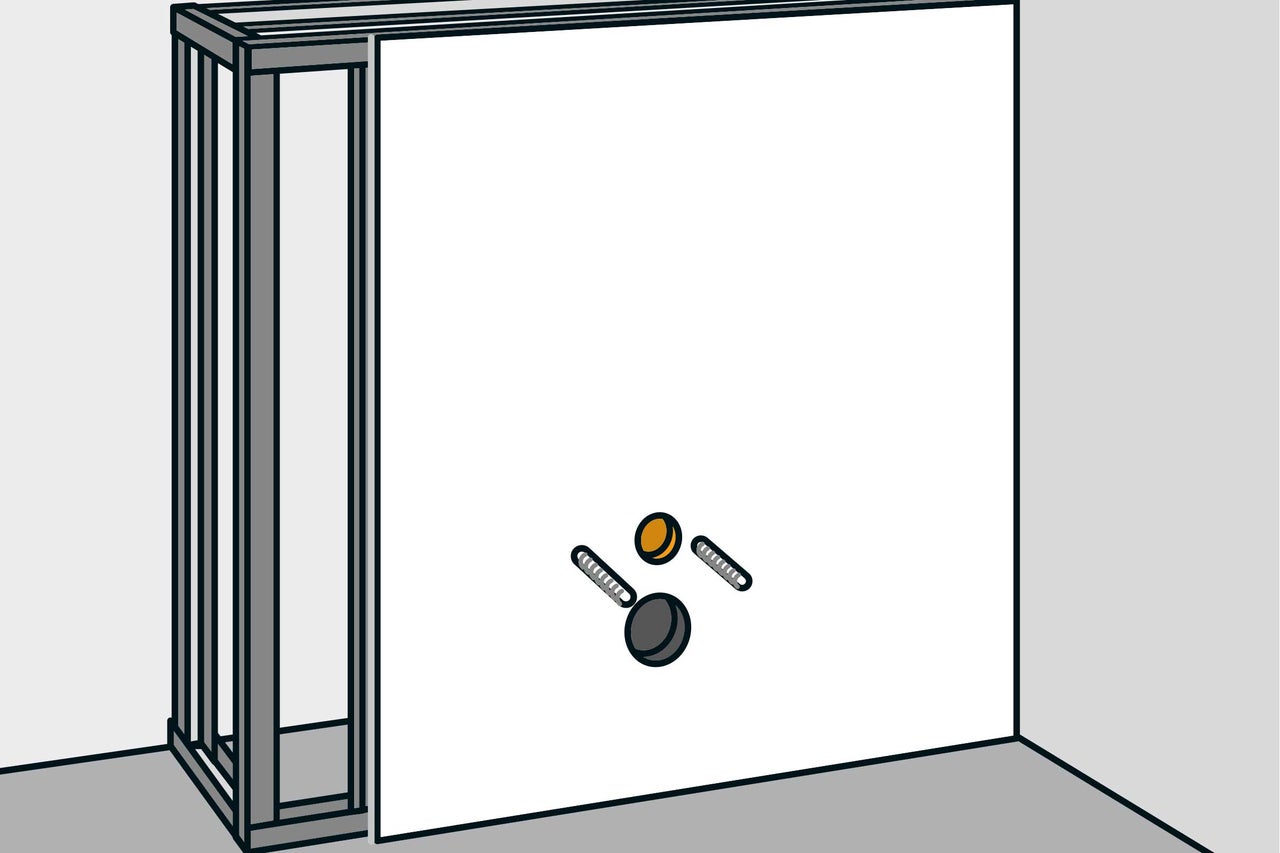

Monter ensuite la deuxième couche de plaques. Place la deuxième couche de plaques de manière à ce que les joints soient décalés par rapport à ceux de la couche inférieure. Cela augmentera la stabilité. La surface latérale est ensuite habillée d‘une seule couche et la surface supérieure également. Mastiquer maintenant tous les joints de plaque et poncer après séchage. Une fois les travaux de carrelage terminés, le WC suspendu peut être monté.
Monter un WC suspendu
25

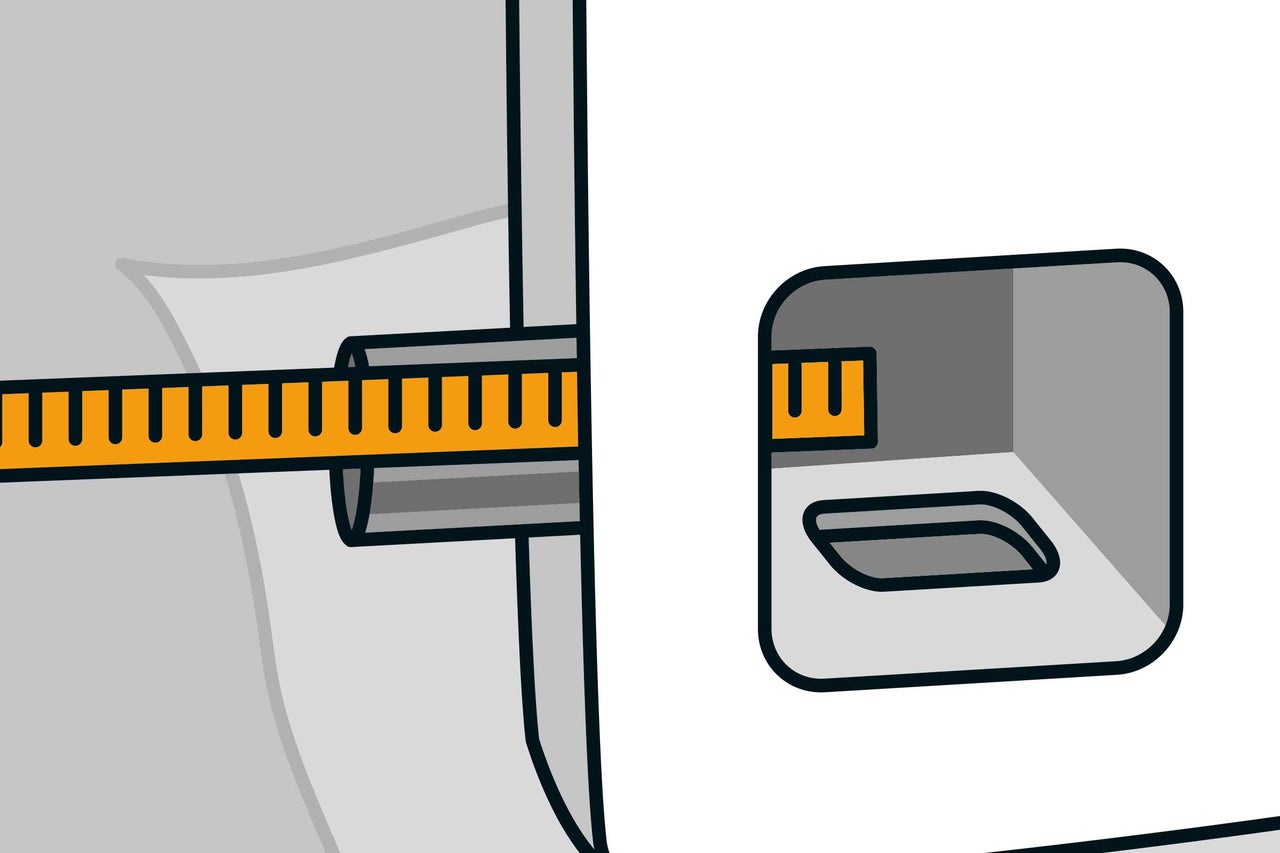

Dans un premier temps, vérifie que les tiges filetées dont tu disposes conviennent au nouveau WC. Mesure la profondeur d‘insertion du WC. Celle-ci équivaut à la longueur nécessaire pour visser le WC avec les écrous de fixation.
26

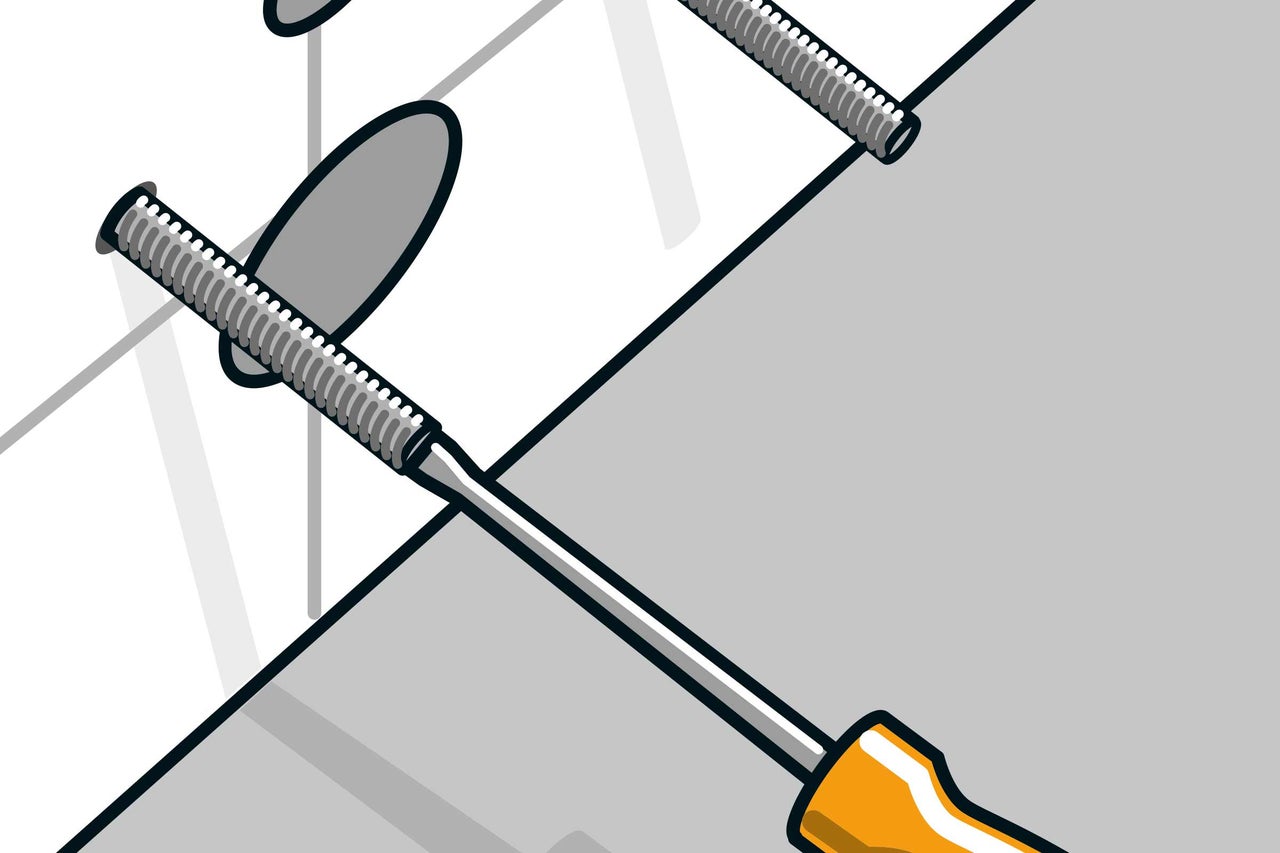

Ajuste maintenant les tiges filetées en te basant sur cette mesure. L‘écart entre les deux tiges filetées doit également correspondre au nouveau WC.
Monter le manchon de raccordement
27

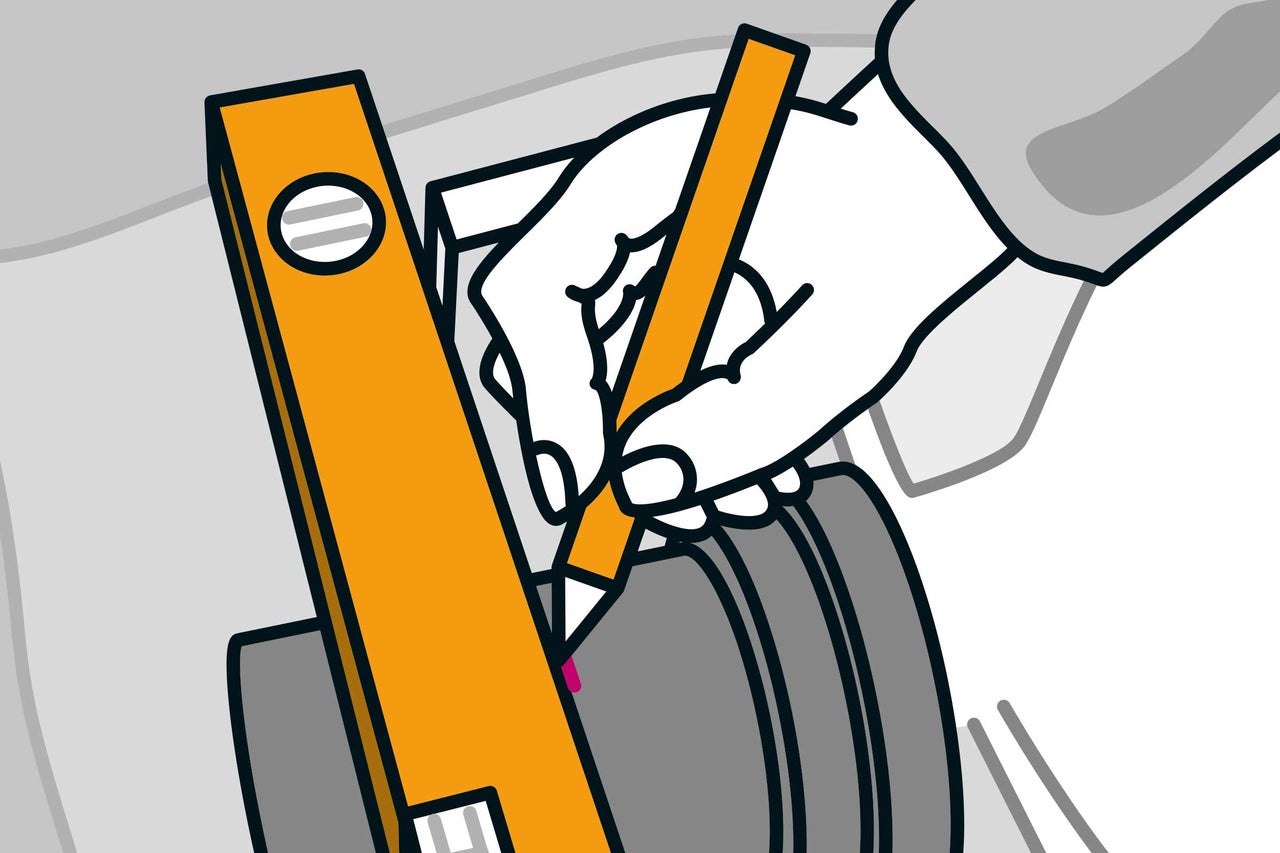

Enfile le joint sur le manchon de raccordement (gros tuyau). Puis enduis le caoutchouc de lubrifiant et fixe-le au raccordement du WC. Place maintenant de préférence un niveau à bulle en travers de la face arrière du WC et marque le tuyau de manière à ce que le marquage soit aligné avec l‘arrière du WC.
28
Tu peux ensuite fixer le manchon sur le raccordement mural et effectuer un marquage parallèle à la surface des carreaux.
Monter le tuyau d'évacuation
29

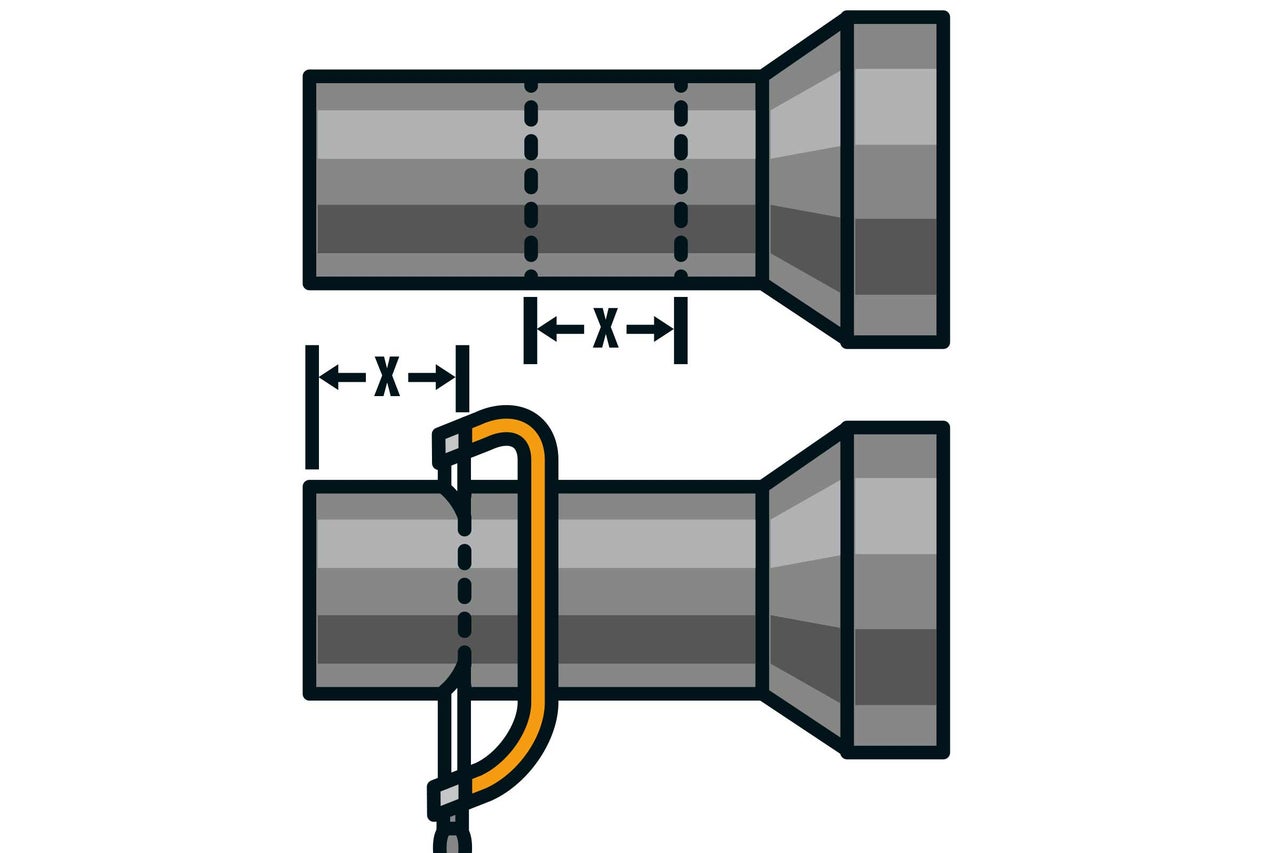

La différence entre les deux marquages correspond à la longueur dont tu dois raccourcir le tuyau, en partant de son extrémité. Pour connaître la longueur de tuyau d‘évacuation nécessaire, procède comme pour le manchon de raccordement. Raccourcis en conséquence les deux tuyaux avec une scie à métaux, puis ébavure les arêtes de coupe à l‘aide d‘une lime ou de papier abrasif.
30
Tu peux ensuite fixer définitivement les deux tuyaux au WC.
Monter l'isolation phonique
31
Avant de visser le WC au mur, il te faut encore installer une isolation phonique. Utilise pour ce faire une plaque isolante (kit d‘insonorisation) ou un ruban de montage rapide dentelé. Les deux donneront le même résultat. L‘isolation phonique empêche la transmission du son et égalise les petites aspérités sur la surface murale. Sans isolation phonique, il peut arriver que l‘on endommage le mur ou le WC lors du vissage.
Montage
32

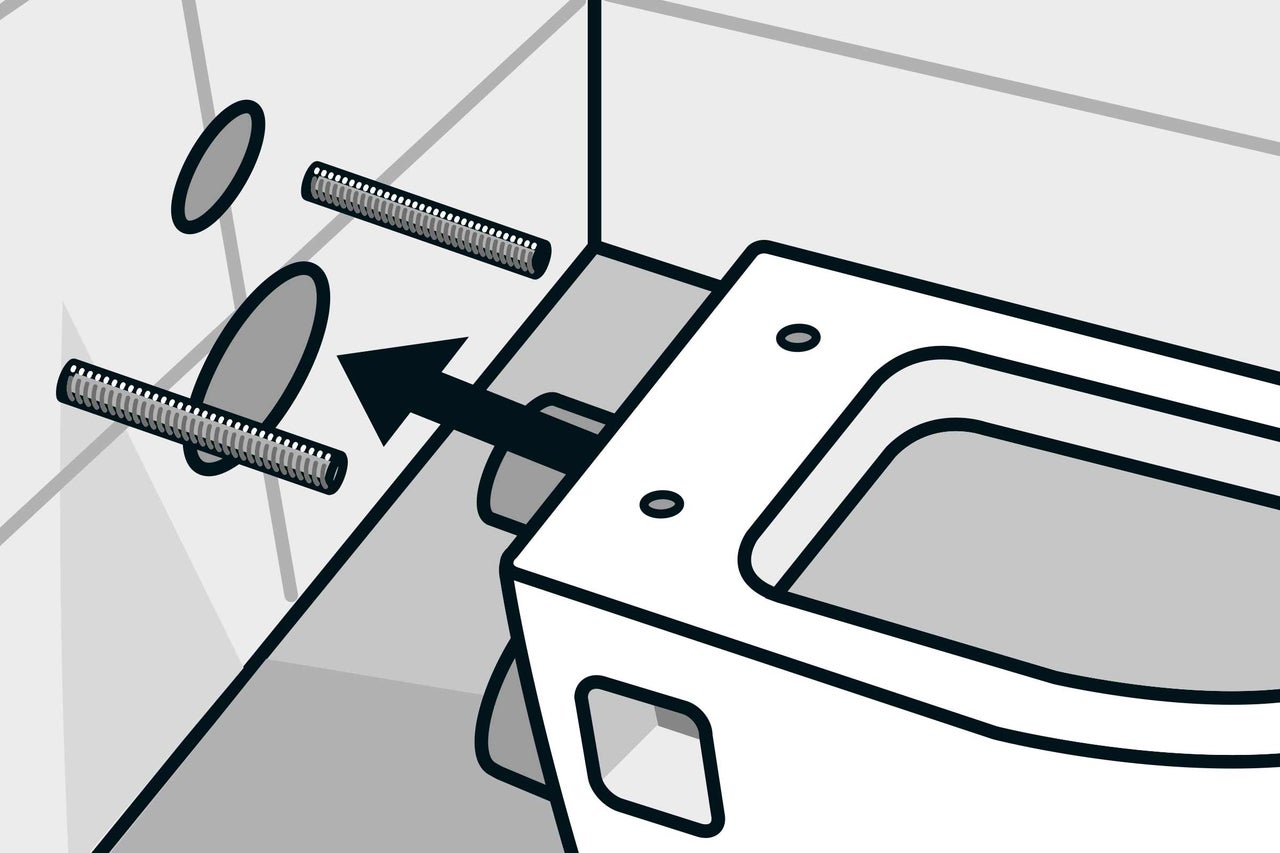

Enfile ensuite le WC sur les deux tiges filetées, place les rondelles en plastique et en métal puis serre les écrous à la main. Vérifie à l‘aide du niveau à bulle si le WC est bien horizontal puis fixe-le définitivement avec la clé plate. Pour finir, couvre les écrous de cache-vis.
Monter l'abattant WC
33

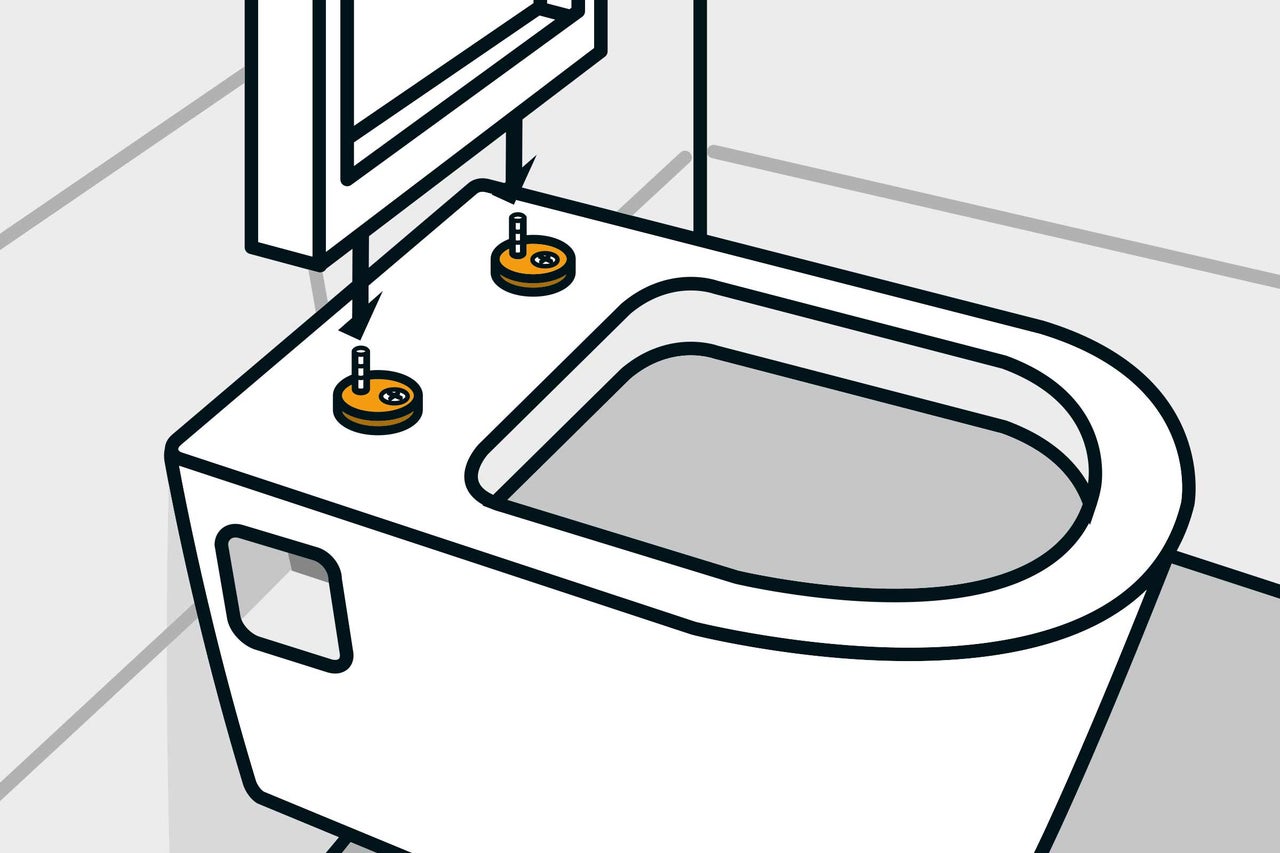

Selon l‘article, le montage de l‘abattant WC peut différer légèrement. Introduis les deux chevilles de fixation dans les trous du WC prévus à cet effet. Introduis ensuite les fixations dans les chevilles.
Fixer l'abattant WC
34

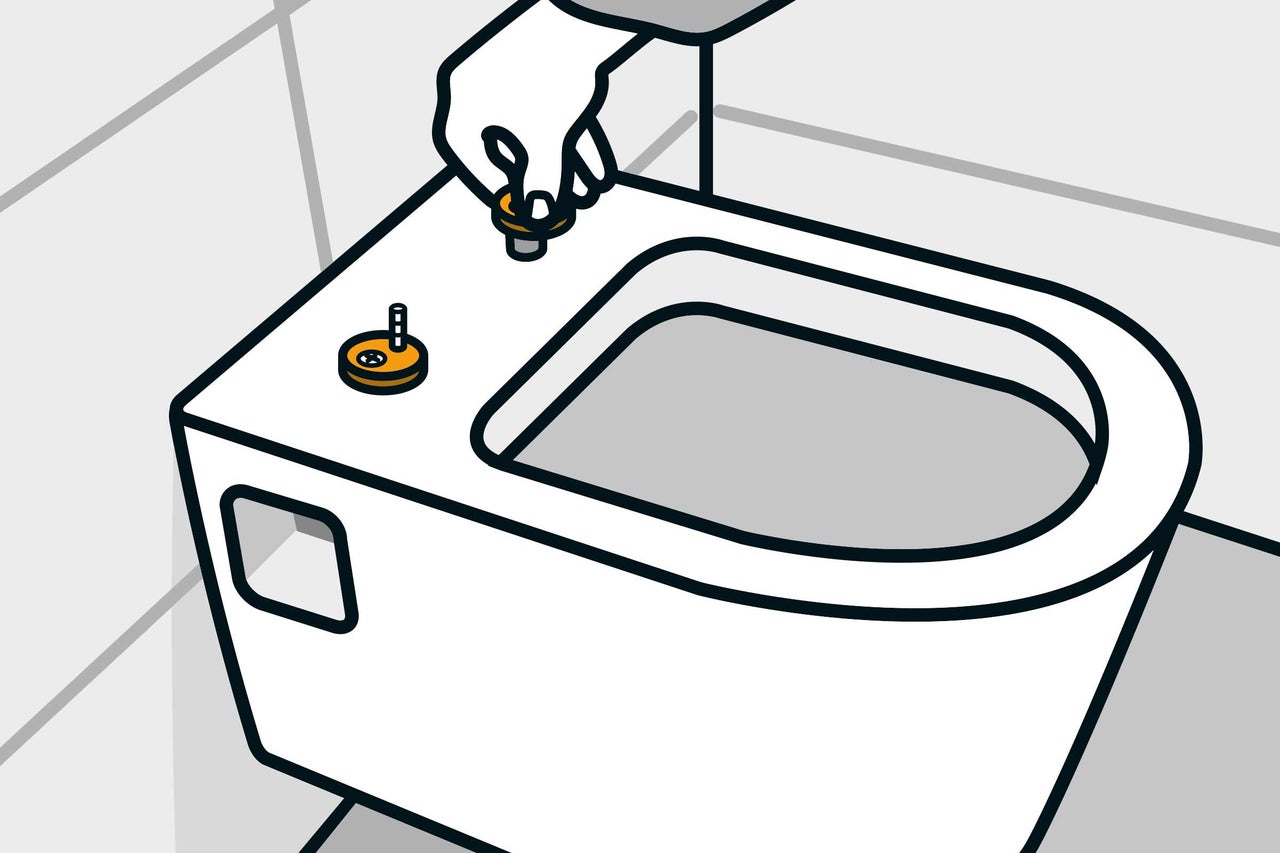

Appose maintenant l‘abattant WC sur les deux fixations. Celles-ci étant pivotantes, tu peux les ajuster en largeur à l‘abattant WC. Une fois l‘abattant bien en place, tu peux enclencher le verrouillage et retirer à nouveau l‘abattant. Visse complètement les fixations avec un tournevis et enfiche les rosettes de recouvrement. Replace enfin l‘abattant WC et emboîte-le sur les fixations.
Finalisation
35

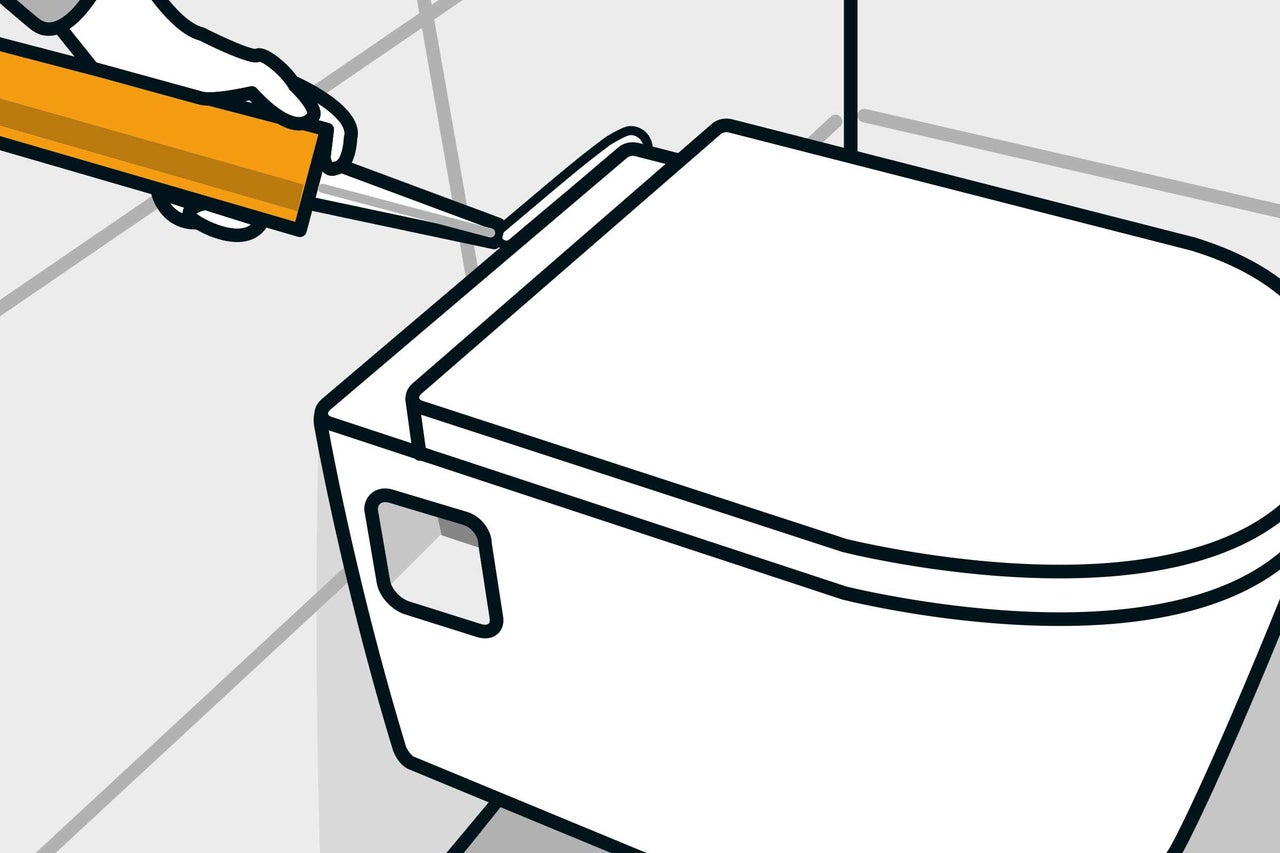

Pour finir, tu peux jointoyer le WC au mur avec du silicone sanitaire que tu lisseras ensuite avec une truelle à joints.
Installer une sortie de WC horizontale
Tu souhaites transformer une sortie de WC verticale en sortie horizontale? Pas de problème! Monte pour cela un coude de sortie de WC à 90° que tu pousseras ensuite vers l‘arrière sur la sortie de WC horizontale. Maintenant que la distance entre mur et WC est plus importante, tu peux utiliser une extension de tuyau d‘évacuation.
