Avant de commencer, tu devrais savoir où l‘eau peut être évacuée: existe-t-il un raccordement au tout-à-l‘égout et es-tu autorisé à l‘utiliser? Important: Le raccordement des eaux usées au réseau unitaire et aux réseaux publics d‘assainissement doit être approuvé par les autorités compétentes.
Tuto
Poser un drain
Poser un drain te permet de drainer une zone autour de la maison ou, en fonction du sol, dans le jardin. Il s‘agit toujours d‘une mesure supplémentaire pour protéger la maçonnerie ou le jardin de l‘humidité. La réalisation appropriée de l‘étanchéité des murs ne remplace en aucun cas un bon drainage.
Drainage et traitement des eaux de courDécouvrir nos produits
Ce dont tu auras besoin
Matériaux
Tube de drainage DN 100 longueur 2,50m
Gravier de drainage FLAIRSTONE 16-32 mm ...
Puits de drainage Agrodrän DN 315 mm
Voile de drainage FLAIRSTONE gris 50 x 1 ...
Raccord de tube de drainage sur KG LN de ...
Tuyaux d’évacuation
Mortier de jointoiement, Big Bags & plot ...
Tuyau de rehausse Agrodrän DN 315
Outils
Mètres ruban, pliants et déroulants
Niveaux à bulle
Couteaux, cutters & ciseaux
Crayon rouge 250 mm
Préparatifs
Où l'eau sera-t-elle évacuée?
01
Etapes de travail
Préparer la tranchée
02

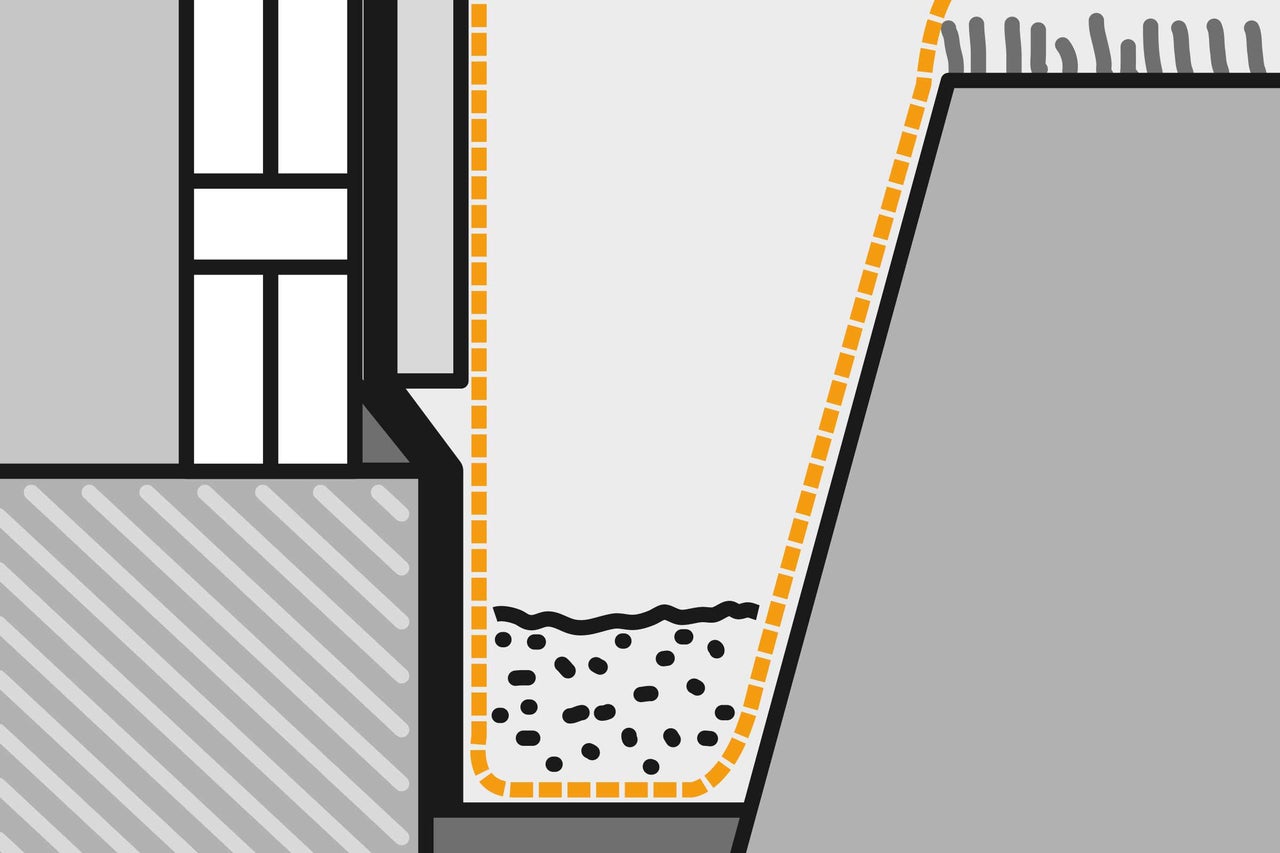

Pose un géotextile filtrant dans la tranchée de sorte que le géotextile non-tissé dépasse et peut être ensuite rabattu. Déverse une couche de gravier drainant d‘au moins 15 cm d‘épaisseur sur le géotextile non-tissé.
Poser le tuyau de drainage
03

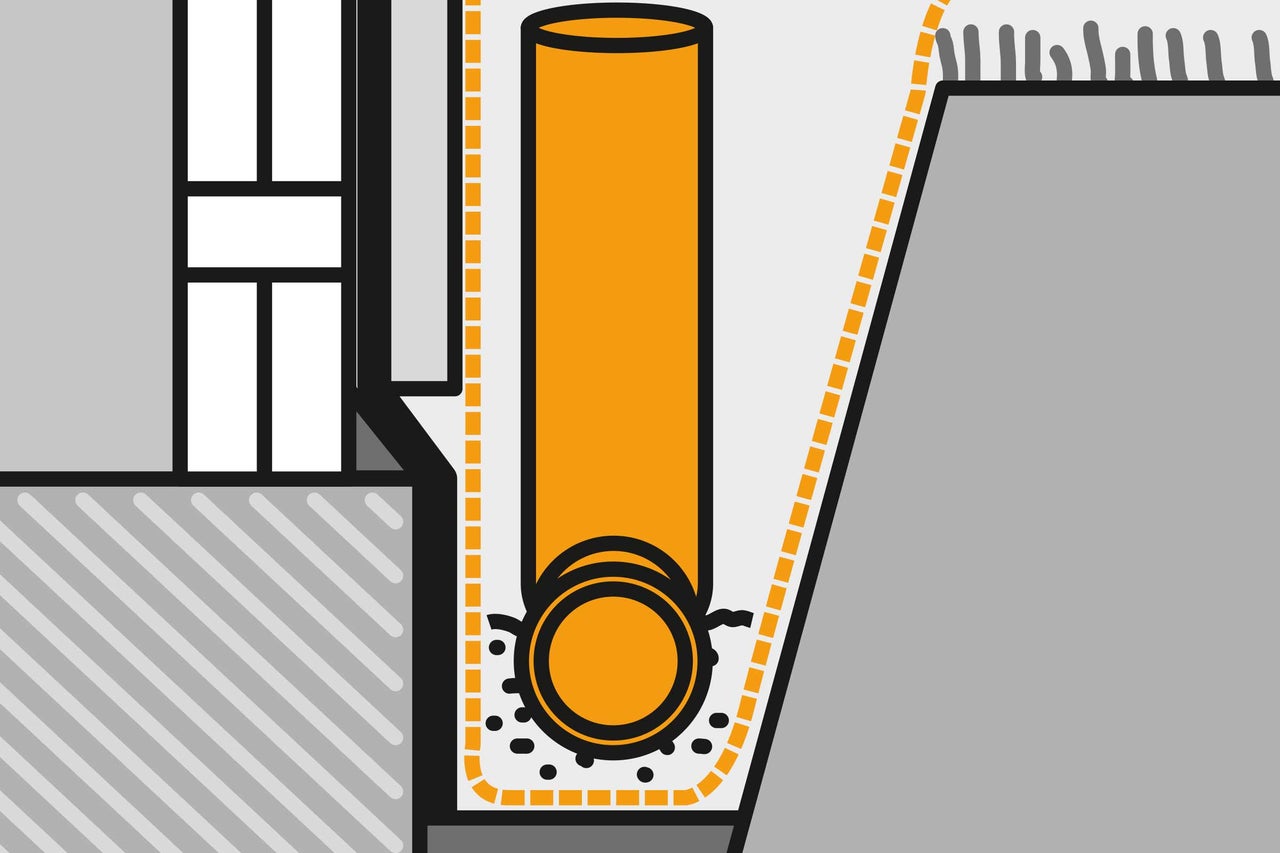

Pose le tuyau de drainage sur le lit de graviers avec une inclinaison de 1,5 % par rapport au point le plus élevé du tuyau. Le point le plus élevé du tuyau se trouve à 20 cm en-dessous de la partie supérieure des fondations (DIN 4095). Le point le plus profond est le raccordement à l‘égout ou au puisard. L‘eau peut ainsi toujours s‘écouler correctement.
Poser le raccord en T et le regard
04

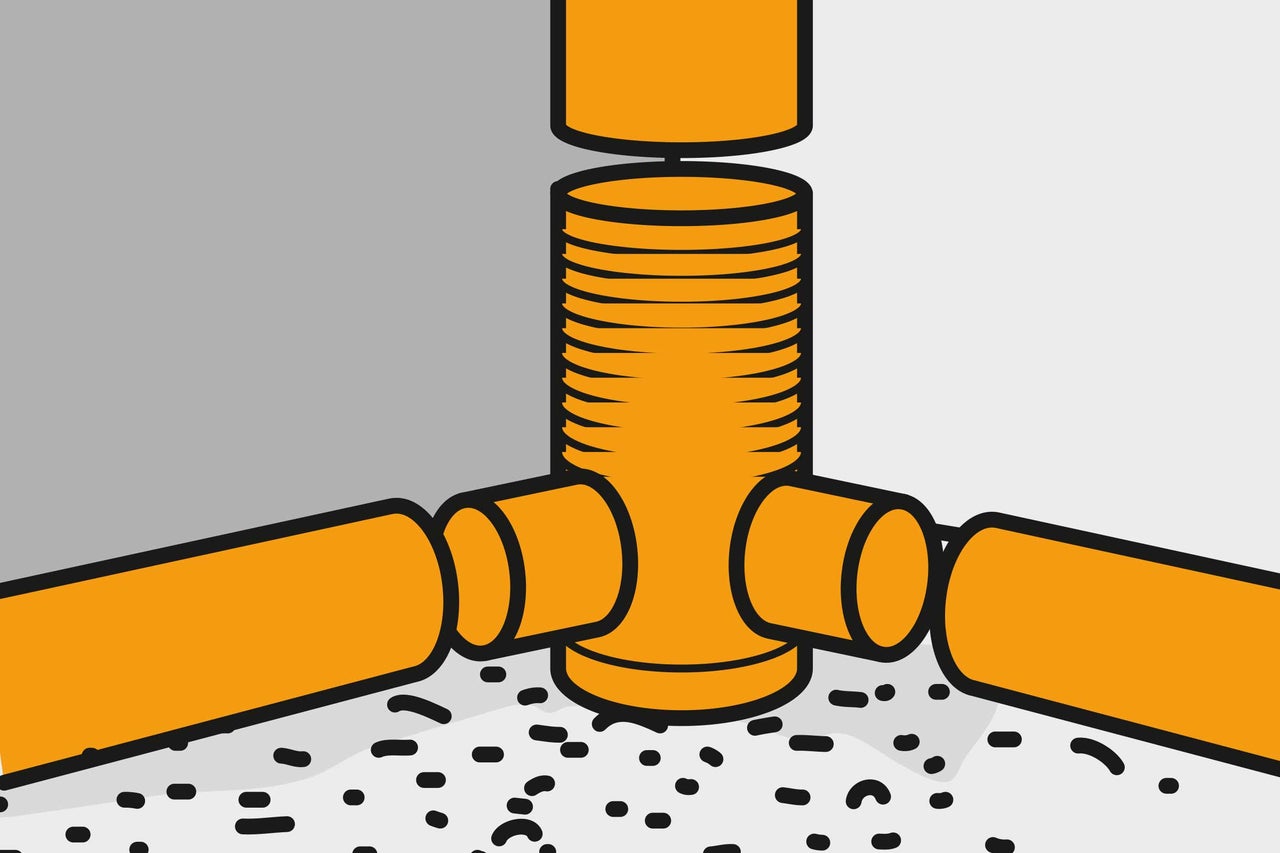

À chaque changement de direction, c‘est-à-dire à tous les coins, installe un raccord en T et un puits d‘infiltration vers le haut. Au fait, le puits d‘infiltration est aussi appelé "regard". Il s‘agit d‘un tuyau de contrôle par lequel les impuretés sont éliminées du drainage.
Découper et raccorder le tuyau de drainage
05
Le tuyau de drainage peut être découpé à volonté et raccordé facilement à la pièce de raccordement du puits d‘infiltration et de l‘égout.
Remplir la tranchée de graviers
06

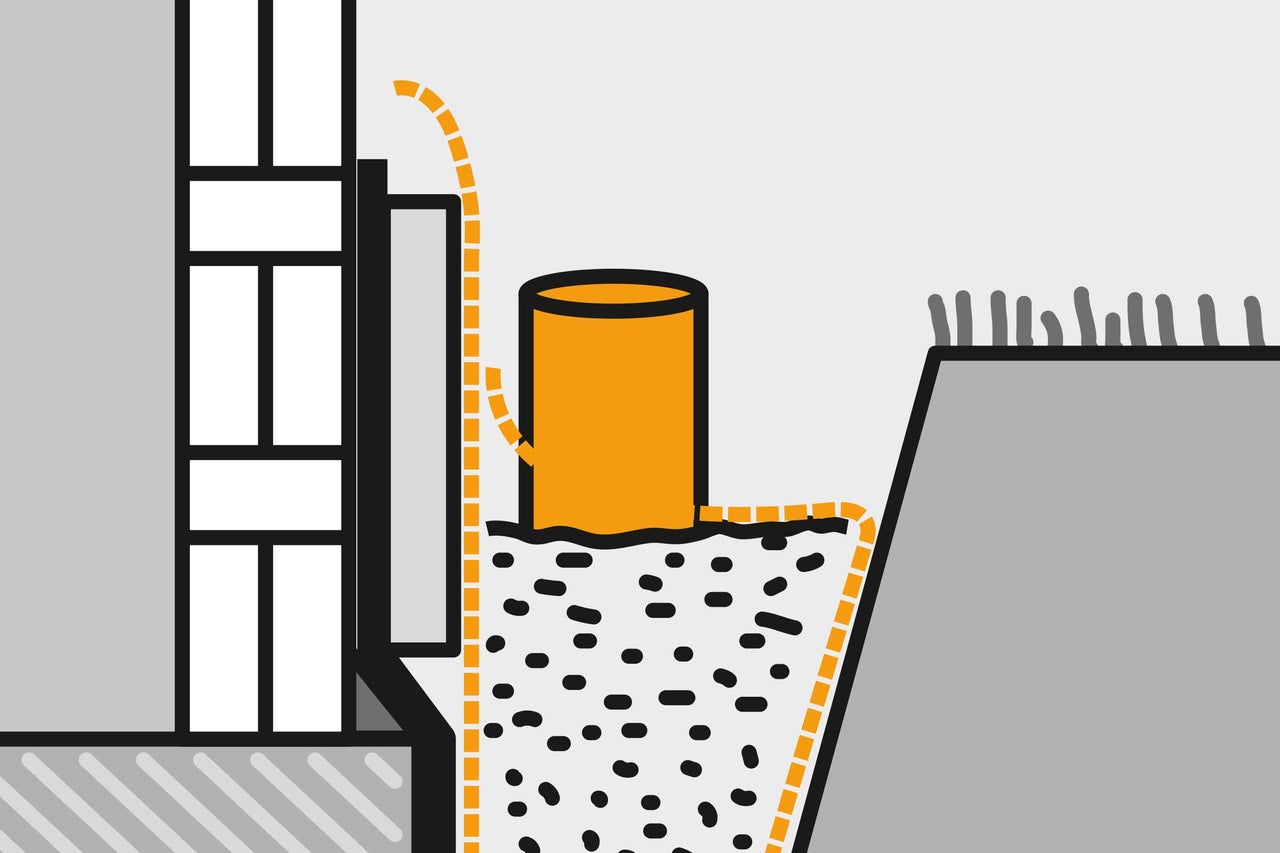

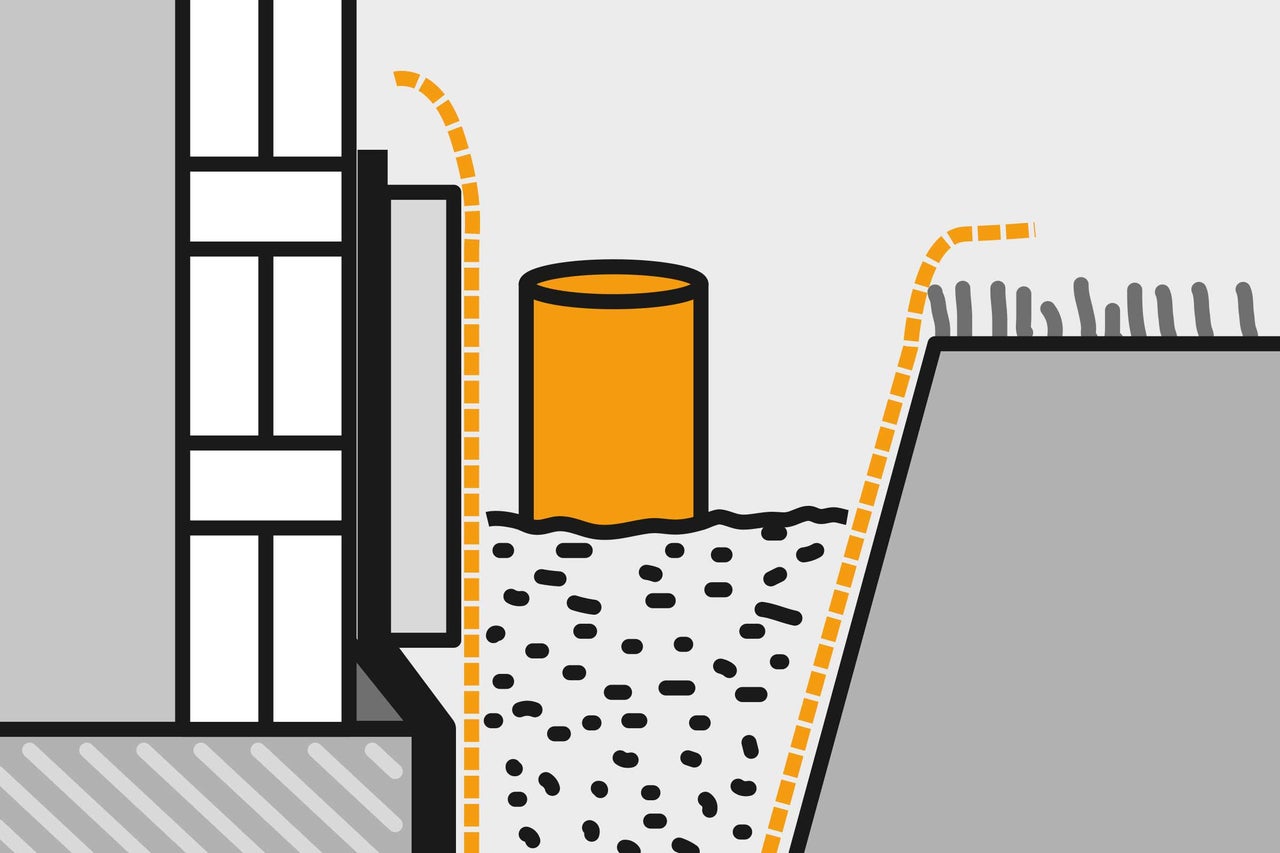

Après avoir raccordé le tuyau de drainage à l‘égout ou au puisard, ajoute des graviers dans la tranchée de sorte que les panneaux isolants ou drainants des murs de la maison soient couverts jusqu‘à une hauteur de 50 cm. L‘ensemble du système de drainage et le lit de graviers doivent être protégés des impuretés dues aux particules contenues dans l‘eau s‘infiltrant ou montant.
07
Rabats les extrémités du géotextile non-tissé inférieur. Couvre en plus l‘ensemble de graviers et les panneaux isolant jusqu‘au bord supérieur avec du géotextile filtrant. Pendant les travaux, le géotextile non-tissé peut être fixé temporairement sur les panneaux.
Remplir la tranchée
08

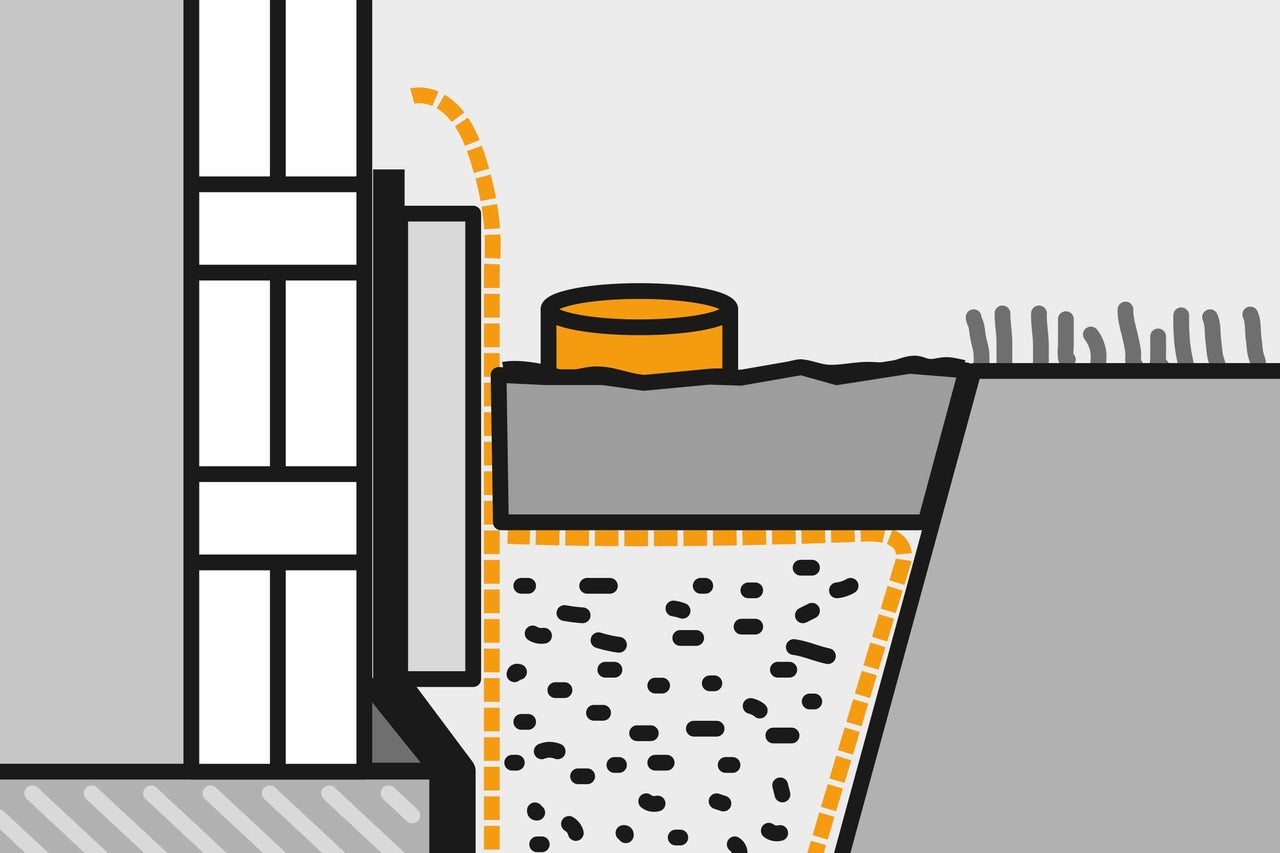

Le reste de la tranchée doit ensuite être remblayé couche par couche avec de la terre excavée ou, si cette dernière n‘est pas apte, avec un autre matériau de remplissage qui laisse l‘eau s‘infiltrer correctement. Ajoute toujours une couche de matériau de remplissage que tu tasses et puis, ajoute une nouvelle couche.
