Percer un trou sur la face avant de la palette (pour 2a) avec la mèche à façonner Forstner. Veille à ce que ce trou soit également éloigné de 170 mm du bord court de la barre et de 50 mm du bord long de la barre. Puis sur la …
Instructions
Construire un chariot barbecue
Nous te montrons étape par étape comment construire toi-même un chariot barbecue: le chariot barbecue Jamie de BUILDIFY. Il se compose d'une palette de meubles et est bien plus qu'un simple support pour les ustensiles de barbecue et de cuisine. Il peut également être utilisé comme chariot bar ou chariot à plantes pour apporter du confort dans ton jardin.
0,5 jours
1
Cuisines d'extérieurDécouvrir nos produits
Avec ces instructions, tu peux non seulement construire toi-même un chariot barbecue, mais aussi un chariot à plantes et un chariot bar. Utilise le chariot à partir d'une palette de meubles comme tu en as besoin.
Construire un chariot barbecue: ce dont tu auras besoin
Matériaux
- Palette de meuble Buildify raboté 120 x ...
- Vis à tête fraisée pour terrasse JD Plus ...
- Écrou à six pans DIN 934 M24 galvanisé, ...
- Sous-couche pour bois
- Lasures pour bois
- Crochet de portemanteau 56x34x31 mm en a ...
- Rondelles DIN 9021, 22 mm galvanisées, 5 ...
- Poignée barre 488 mm acier inoxydable br ...
- Couvercle pour seau à cendres
- Seau à cendres galvanisé de 24 x 30 cm ( ...
- Tarrox Roue gonflable 260 mm, jante plas ...
- Crochet mural Alfer caoutchouté P 150 x ...
- Planche de balcon en épicéa raboté sobre ...
- Tarrox axe galvanisé 20 x 1,5 x 500 mm
- Bois équarri Konsta épicéa raboté 54x54x ...
- Tablette à système d'emboîtement Va ...
- Tube rond Aluminium argent 25 x 1,5 x 1, ...
- Butoirs de porte
- Tige filetée 1 m DIN 976 M16 galvanisée ...
Outils
- Visseuses sans fil
- Foret d'amorçage Wolfcraft Ø 3,5-9, ...
- Mèche à façonner Forstner Wolfcraft Ø 20 ...
- Scie à métaux 300 mm
- Mètres ruban, pliants et déroulants
- Compositions de douilles 1/4" WGB, 36 pc ...
- Scie japonaise Dozuki églantier 240 mm
- Scies à découper & scies sauteuses
Préparer le chariot barbecue
Protection du bois
En particulier pour le bois en extérieur, nous recommandons de préenduire une fois à l’aide de l’apprêt pour le bois HORNBACH extérieur comme parfaite préparation pour des couches protectrices et esthétiques.
Pour une résistance exceptionnelle aux intempéries, il est ensuite indispensable d’appliquer au minimum deux couches de lasure pour bois hybride HORNBACH. Pour tous les produits, respecter les instructions du fabricant concernant la mise en œuvre et les temps de séchage.
Tu as besoin de plus de peinture? Tu peux aussi, bien évidemment, enduire les meubles avec du vernis et de la lasure HORNBACH dans ta couleur préférée.
Construire soi-même un chariot barbecue: voici comment faire
Percer la palette pour chariot barbecue
01
Percer la palette pour chariot barbecue
02
... face arrière de la palette (pour 2b), percer un autre trou avec la mèche à façonner Forstner. Veiller à ce que ce trou soit également éloigné de 170 mm du bord court de la barre et de 50 mm du bord long de la barre.
Visser l'essieu et les roues
03

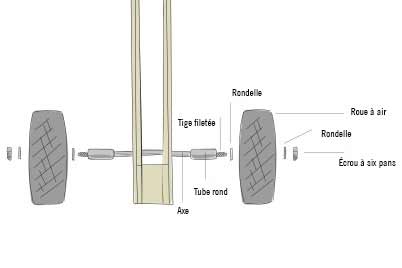

Raccourcir l'axe (20x500 mm) à 400 mm à l'aide de la scie à métaux et le faire passer à travers les trous percés. Ensuite, découper deux tubes de 70 mm de long dans le tube rond (1000 mm) à l'aide de la scie à métaux et les enfoncer de chaque côté de la palette sur l'axe. Raccourcir la tige filetée (1000 mm) à 435 mm à l'aide de la scie à métaux et la faire passer à travers l'axe.
Ensuite, place une rondelle M16 de chaque côté de l'axe. Puis, place les roues pneumatiques sur l'axe de manière à ce qu'elles affleurent le tube rond. Ensuite, place à nouveau une rondelle M16 de chaque côté de l'axe et visse-les avec un écrou M16 (clé de 24 mm).
Raccourcir le bois équarri et fixer les butoirs
04
Raccourcir le bois équarri (54x54x2500 mm) avec la scie à bois sur 450 mm. Aligner les butoirs à fleur du bord sur les deux extrémités du bois équarri. Visser ensuite les butoirs avec une vis (5,0x50 mm).
Pré-percer et fixer le bois équarri pour chariot barbecue
05
Pré-percer le bois équarri à l'aide du foret d'amorçage conformément au croquis 5. Fixe-le ensuite à l’aide de deux vis (5,0x80 mm) au milieu et dans l’angle droit sur le bloc par rapport aux roues sur le côté long de la palette (pour 4a et 4b).
Utiliser un foret d'amorçage avec fraise pour percer
Pour percer, il est recommandé d'utiliser un foret d'amorçage avec fraise pour construire soi-même un chariot barbecue. Cela permet d'obtenir des trous de perçage coniques dans lesquels les têtes de vis peuvent ensuite être parfaitement enfoncées. La tête de vis ne dépasse pas et tu évites ainsi les fissures dans le bois!
Fixer les crochets au chariot barbecue
06
IFixer les deux crochets muraux avec deux vis (5,0x50 mm) en diagonale par rapport aux roues sur les longues lattes supérieures de la palette (pour 3a et 3b), de sorte que les crochets dépassent du coin de la palette.
Découper les planches pour chariot barbecue
07
Découpe les planches de balcon (18x89x980 mm) à 1x170 mm, 1x385 mm et 1x680 mm à l'aide de la scie sauteuse.
Poncer les planches pour chariot barbecue
08
Enrouler le papier abrasif autour d’un bloc de ponçage et poncer les angles, les coins et les surfaces jusqu’à ce que tous les endroits rugueux soient lisses.
Pré-percer la planche pour chariot barbecue
09
Dessiner quatre trous de perçage sur la planche longue (680 mm) conformément au croquis de perçage et prépercer avec le foret d’amorçage. Insérer la planche dans l’étagère (plateau) à fleur du côté long et...
Pré-percer et fixer l'étagère
10
… aligner l’étagère sur les côtés intérieurs des blocs (pour 1b) à fleur du côté court de la palette, prépercer avec le foret d’amorçage (à travers les trous de perçage de la planche) et visser avec quatre vis (5,0x50 mm) sur les côtés inférieurs des blocs.
Fixer la planche sur le chariot barbecue
11
Aligne la planche courte (170 mm) sur le bloc (pour 3b) et vers l'extrémité de la palette, puis fixe-la sur le bloc avec une vis (5,0x50 mm). La planche sert de support à la planche restante (385 mm). Voir image 11.
Insérer la planche
12

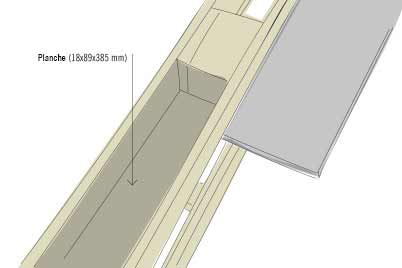

Insérer la planche restante (385 mm) en haut dans la palette (pour 3a et 3b). Elle se trouve alors sur la planche préalablement fixée (170 mm) et l’étagère.
Fixer les crochets
13
Fixer trois porte-manteaux à ta guise à l’aide des vis fournies, par exemple deux dans le cas de 3b pour les ustensiles pour barbecues et un dans le cas de 1a pour le seau à cendres.
Fixer la barre sur le chariot barbecue
14
Pré-perce la palette avec le foret d'amorçage avec fraise. Ensuite, fixe la poignée-barre comme tu le souhaites (par exemple à 3a) avec les vis fournies et la clé à douille. Ton projet de construction d'un chariot barbecue est maintenant terminé. Et maintenant, c'est parti pour le barbecue.
Consignes de sécurité
- Les meubles ne doivent pas être utilisés pour grimper ni pour faire de la gymnastique. Afin d’éviter les chutes, faire prendre conscience du risque, en particulier aux enfants.
- Lors de toutes les étapes de travail, porter un équipement de protection approprié.
- Avant d’utiliser les éléments, poncer les surfaces brutes de sciage pour éviter les blessures (par ex. échardes).
