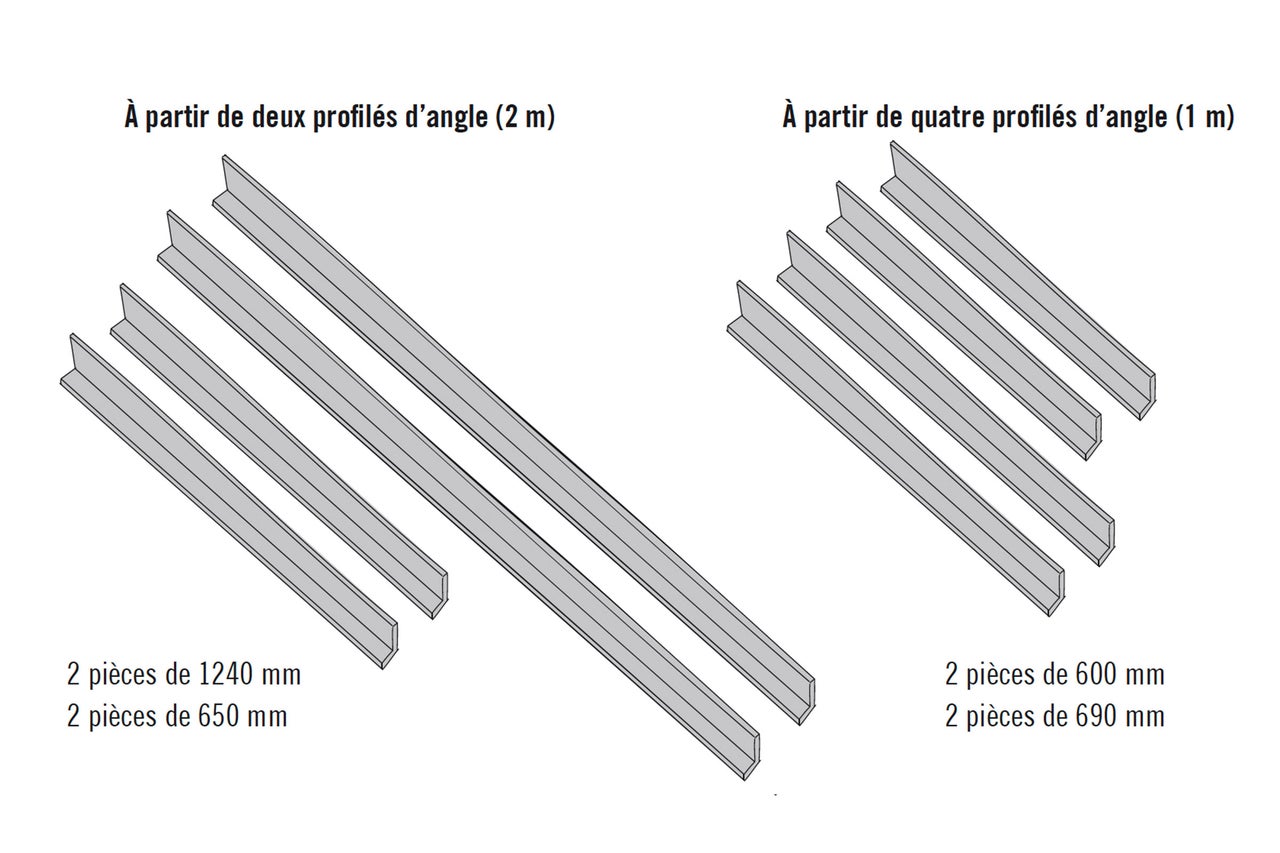

Raccourcir les profilés d‘angle avec une scie à métaux comme indiqué sur le croquis.
Instructions
Construire soi-même une cuisine d‘extérieur en bois
Si tes invités ont très faim, tu dois pouvoir assurer – avec la cuisine d‘extérieur Barney de BUILDIFY, tu es entièrement équipé. Tu peux te prendre pour un chef de cuisine. Fais tout toi-même: construire, cuisiner, savourer.
3 jours
2

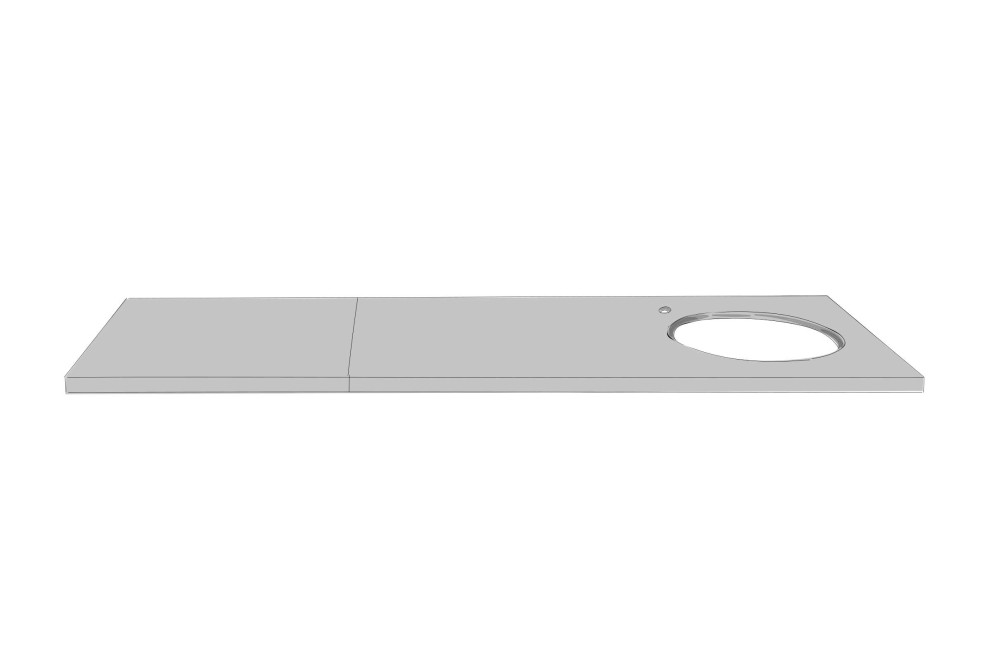

Couler une dalle en béton
Dimensions:
- Grande dalle en béton 40x650x1200 mm
- Petite dalle en béton 40x600x650 mm
Raccourcir les profilés d'angle
01

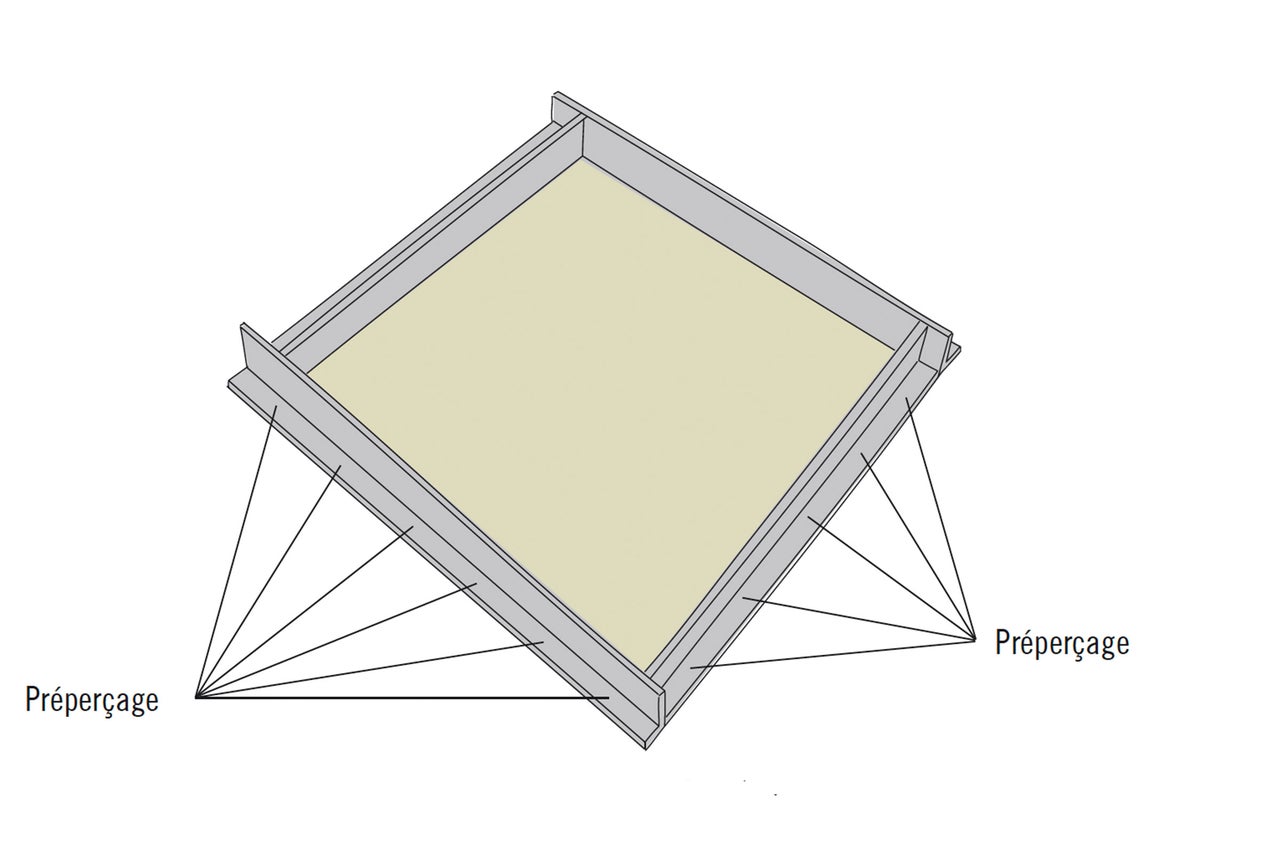

Moule de la petite dalle en béton
02
Poser la grande plaque de sérigraphie découpée sur une surface plane avec le côté rugueux vers le bas. Pré-percer les profilés d‘angle découpés environ tous les 100 mm (voir croquis), les aligner avec le côté plat affleurant aux bords de la plaque de sérigraphie et les visser ensemble avec 22 vis au total (4,5x20 mm).
Moule de la grande dalle en béton
03
Réaliser le moule pour la petite dalle en béton de la même manière. Aligner ensuite chaque moule avec le niveau à bulle dans les deux axes afin que les dalles en béton soient de la même épaisseur.
Évidement pour l'évier et le robinet
04
Pour les évidements de l‘évier et du robinet de cuisine dans la dalle de béton, découpe un cercle dans le panneau en mousse rigide; tiens compte pour cela du diamètre de l‘évier et de celui du robinet. Positionner les plaques arrondies de manière inversée aux emplacements souhaités, car les plaques seront ensuite retournées sur le meuble d‘évier!
Mélanger et couler le béton
05
Réaliser les étapes suivantes, à la fois pour la grande et la petite dalle en béton. Besoin en eau pour la grande dalle: 14 l, pour la petite: env. 8 l. Verser le sable et le béton dans la quantité mentionnée dans le bac à mortier de 90 litres. Incorporer de petites portions d‘eau et des flocons de fibres de verre avec le mélangeur sur faible vitesse jusqu‘à ce qu‘une masse lisse se forme après 10 à 15 minutes. Remuer à présent le fluidifiant selon les instructions figurant sur l‘emballage et verser immédiatement le composé fini dans le moule. Retirer ensuite avec précaution l‘excédent sur la surface à l‘aide de la barre de nivelage.
Détacher la dalle en béton
06
Après 6 jours de séchage, retirer avec précaution les barres les moins larges. Sur une autre table de travail, disposer des barres transversales pour la ventilation, placer les plaques dessus et les laisser durcir complètement. Retirer ensuite les aspérités sur les bords avec la ponceuse.
Le ciment a besoin d‘au moins 28 jours pour qu‘il atteigne sa pleine résistance à la pression.
Consigne de sécurité concernant les travaux avec le béton
Le béton humide est fortement alcalin, c'est pourquoi le contact avec la peau peut entraîner des brûlures, des inflammations et des allergies. Respecte toutes les consignes de sécurité du fabricant lors des travaux de béton, porte des vêtements de travail à manches longues, des gants, des lunettes de protection et des chaussures de sécurité. Si tu rentres malgré tout en contact avec du béton, rince abondamment avec beaucoup d'eau et change de vêtements. Fais attention aux incompatibilités avec les traitements de protection ou les textures de surface. Une fois le béton durci, il ne présente plus de risque.

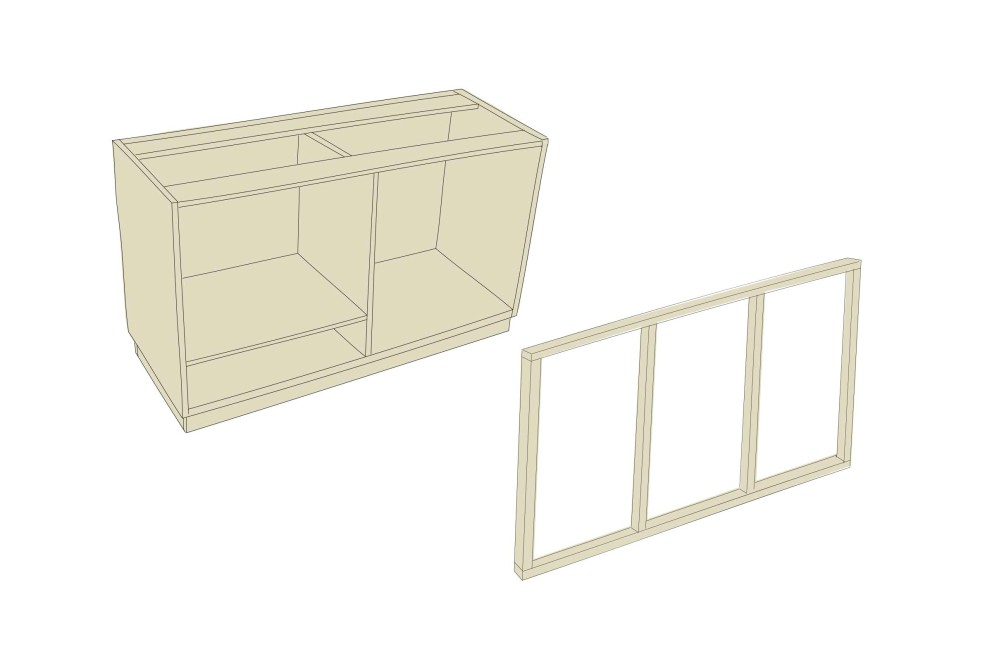

Construire un meuble sous-évier
Liste des découpes de panneaux sérigraphiés (18 mm):
- Paroi arrière: 1 pièce de 1134x767 mm
- Dalle de sol: 1 pièce de 1134x583 mm
- Bandes de socle: 2 pièces de 447x100 mm (profondeur)
- Bandes de socle: 2 pièces de 1170x100 mm (largeur)
- Paroi intermédiaire: 1 pièce de 565x749 mm
- Parois latérales: 2 pièces de 583x785 mm
- Traverses: 2 pièces de 1134x100 mm
- Porte: 1 pièce de 537x777 mm
- Tablette: 1 pièce de 603x565 mm
Pré-percer et fraiser les plaques de sérigraphie de façon à ce que leurs côtés lisses forment plus tard l'intérieur du corps et que la surface structurée soit tournée vers l'extérieur.
Liste de découpes des lattes pour la crédence (bois stratifié de placage 24x40x2400 mm):
- long: 2 pièces de 40x1770mm
- court: 4 pièces de 40x535 mm
Pré-percer les plaques de sérigraphie
07
Pré-percer toutes les plaques de sérigraphie découpées conformément au gabarit de perçage suivant avec un foret d‘amorçage.
Conseil pour le perçage
Pour percer, il est conseillé d'effectuer un pré-perçage avec un foret d'amorçage. Cela permet d'obtenir un cône à l'extrémité supérieure du trou de perçage, qui offre de la place pour la tête de vis. De cette manière, la tête de la vis ne dépasse pas et tu évites les fissures dans le bois!

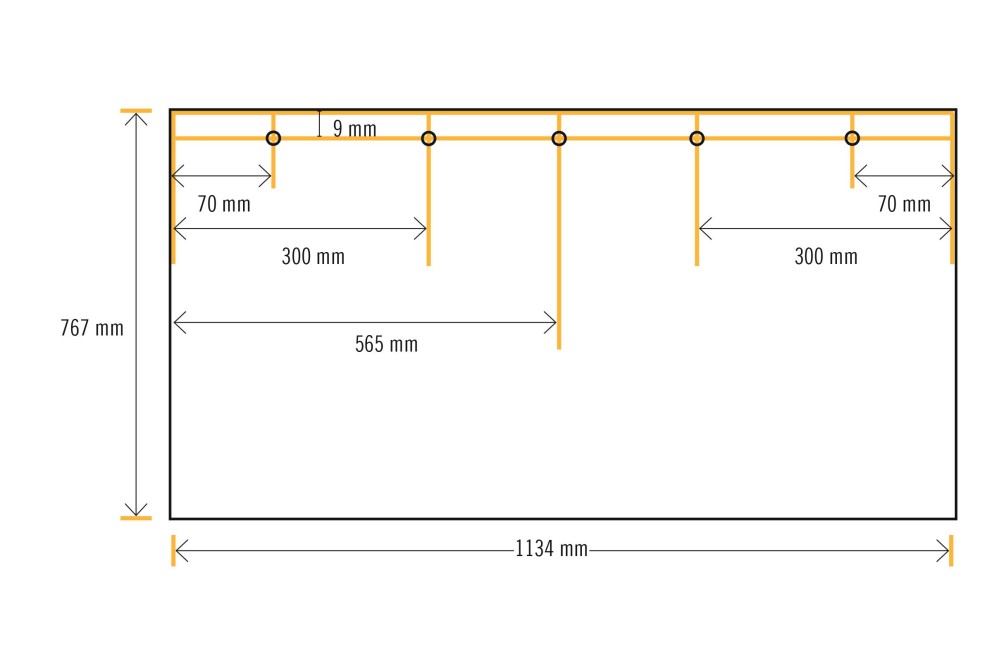

Gabarit de perçage de la paroi arrière
Par ces trous, tu visseras plus tard les traverses à la paroi arrière.

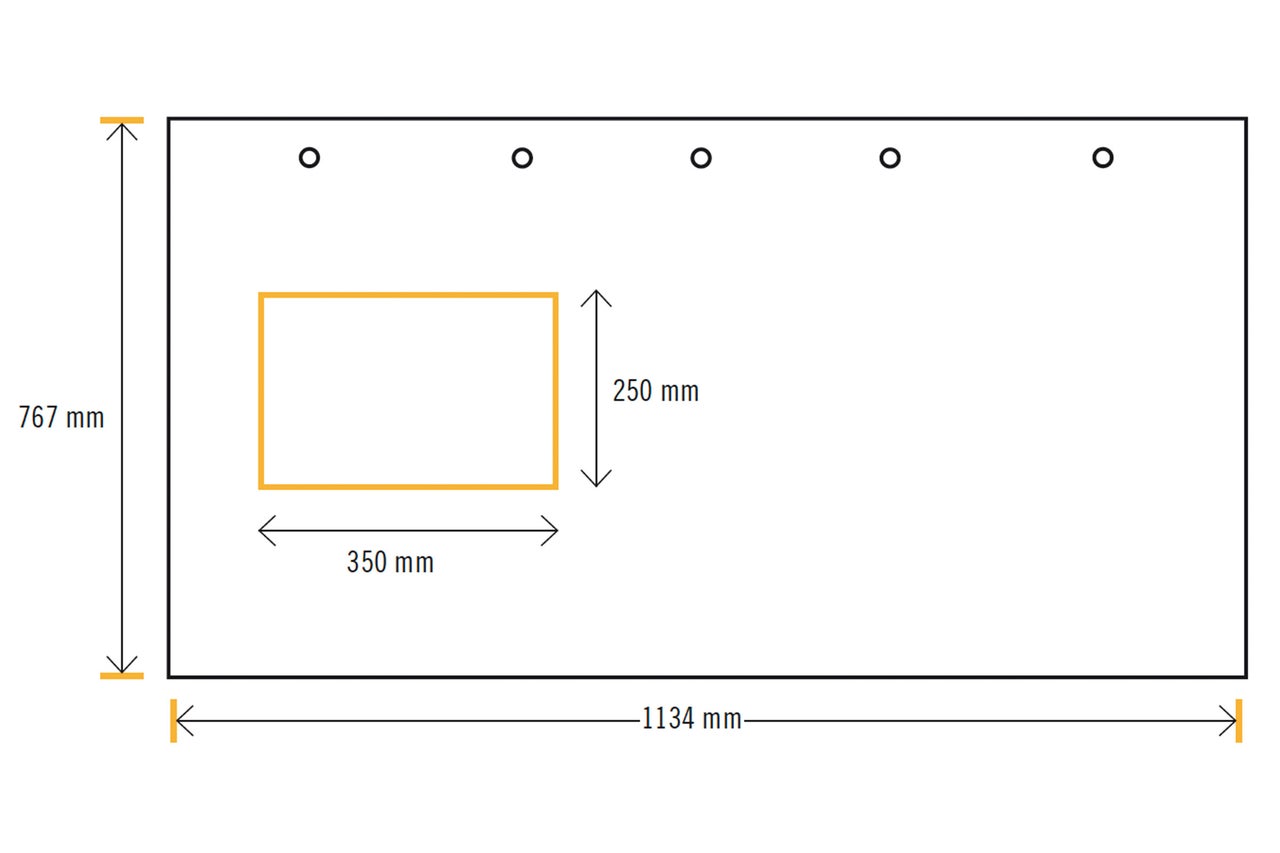

Croquis de sciage de la paroi arrière
Souhaites-tu placer un réfrigérateur plus tard sur la tablette? Il est alors recommandé de découper une zone de ventilation d'environ 250x350 mm sur le côté gauche de la paroi arrière.
(Tiens compte des dimensions du réfrigérateur pour le positionnement exact de la zone de ventilation.)

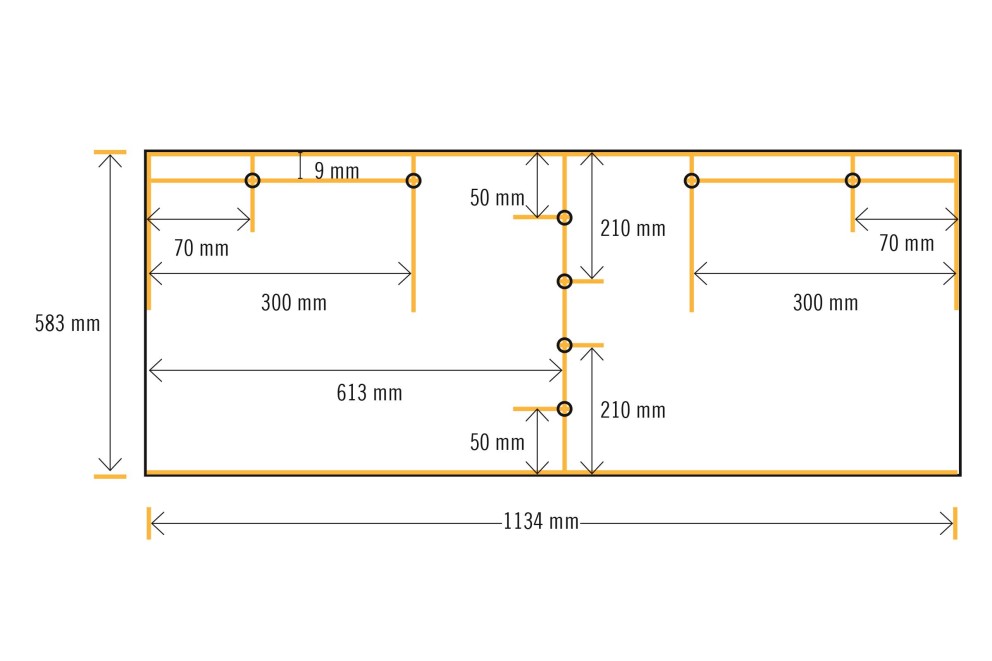

Gabarit de perçage pour la dalle de sol
Par ces trous, tu visseras plus tard la plaque de fond à la paroi arrière.

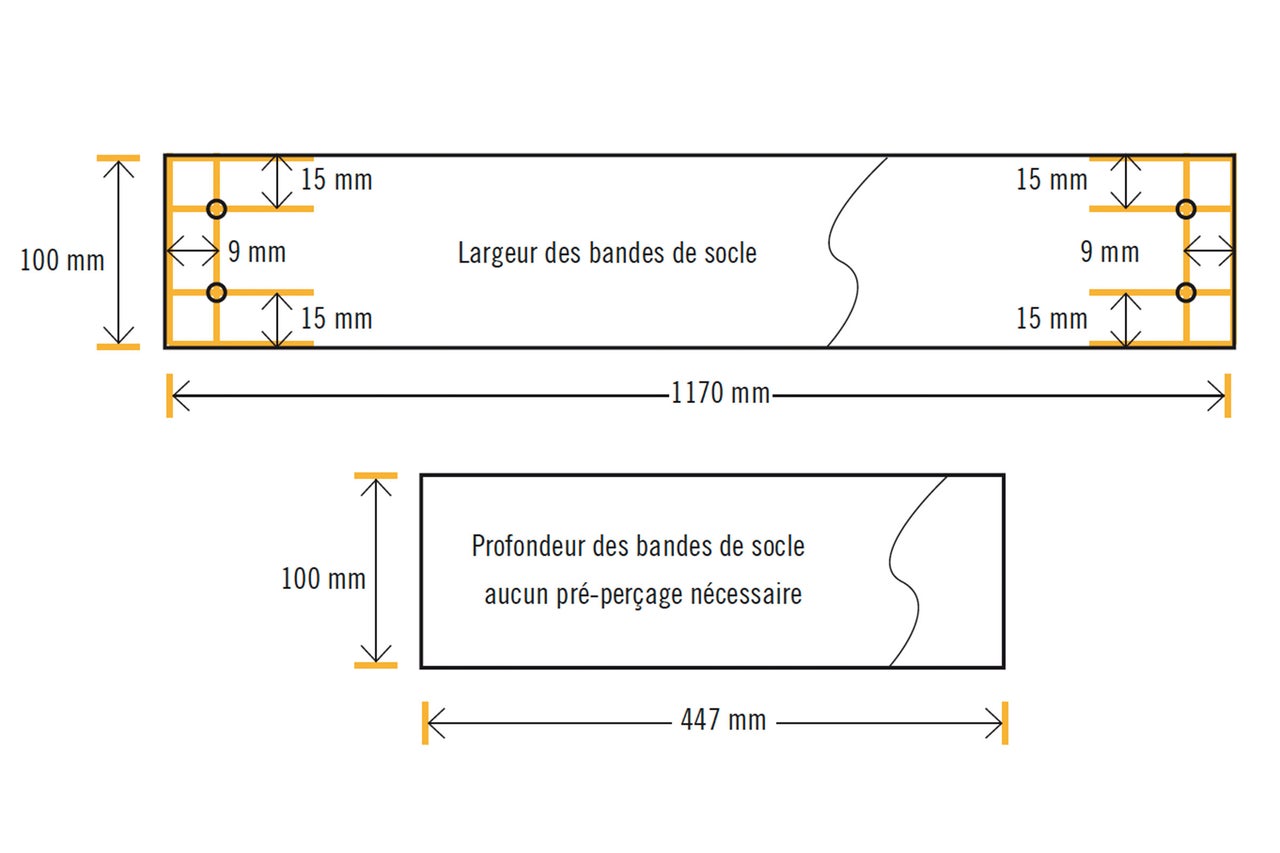

Gabarit de perçage des bandes de socle
Par ces trous, tu visseras plus tard le socle sur lequel repose l'évier.

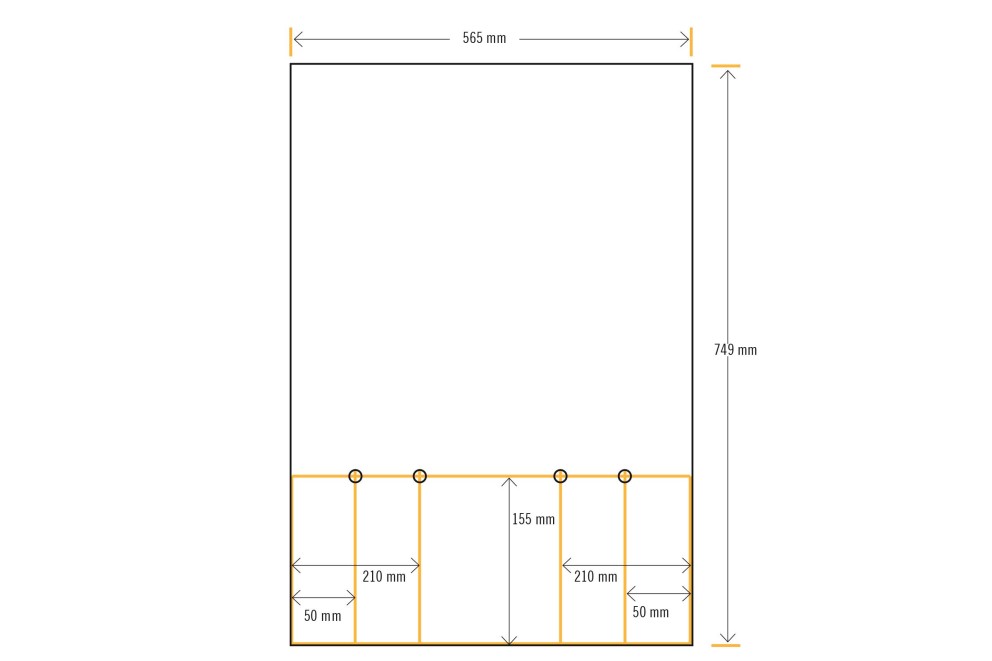

Gabarit de perçage de la paroi intermédiaire
Tu visseras plus tard, à travers ces trous de perçage, cette paroi intermédiaire avec la tablette.

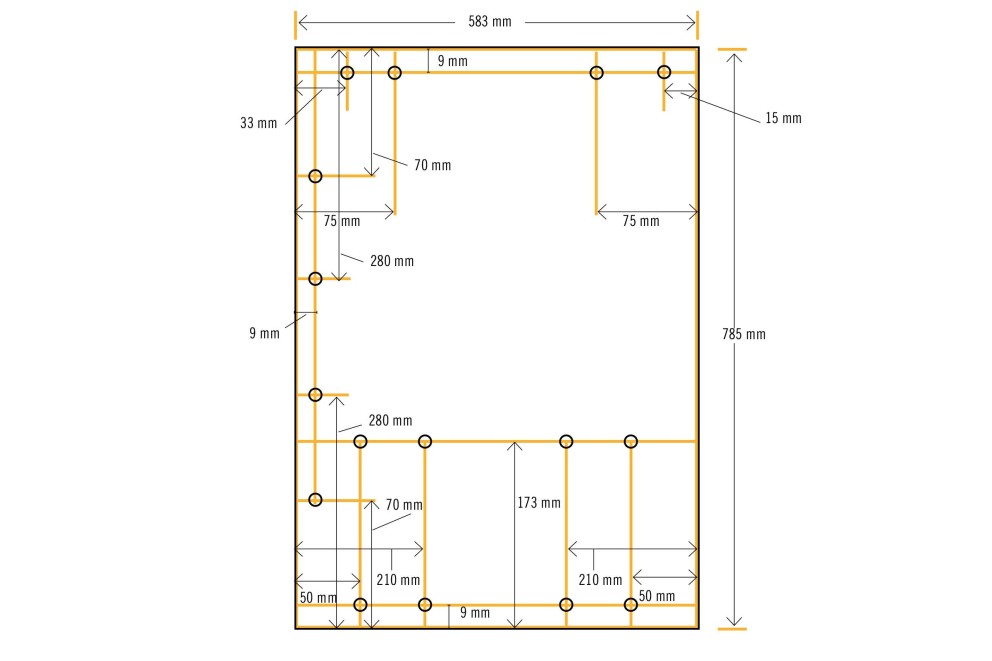

Gabarit de perçage de la paroi latérale gauche (extérieur)
Tu visseras plus tard, à travers ces trous de perçage, cette paroi latérale gauche avec la dalle de sol, la paroi arrière et les traverses.

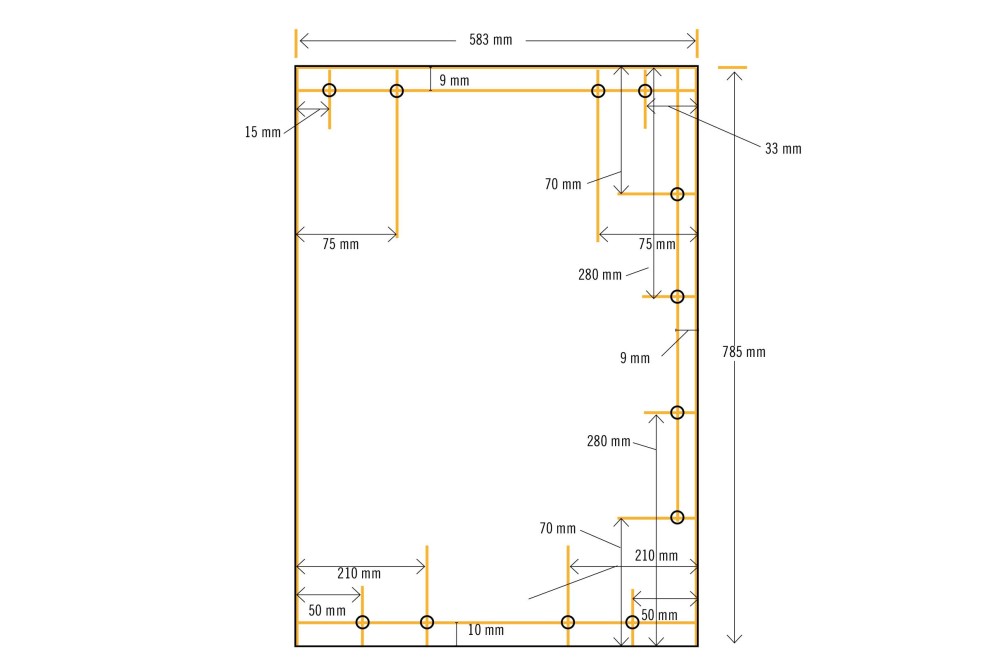

Gabarit de perçage de la paroi latérale droite (extérieur)
Tu visseras plus tard, à travers ces trous de perçage, cette paroi latérale droite avec la dalle de sol, la paroi arrière et les traverses. La paroi latérale gauche pré-percée peut être utilisée à l'envers comme gabarit de perçage: pour cela, percer les trous sans fraisage, puis faire un fraisage à l'arrière (plus tard le côté extérieur).

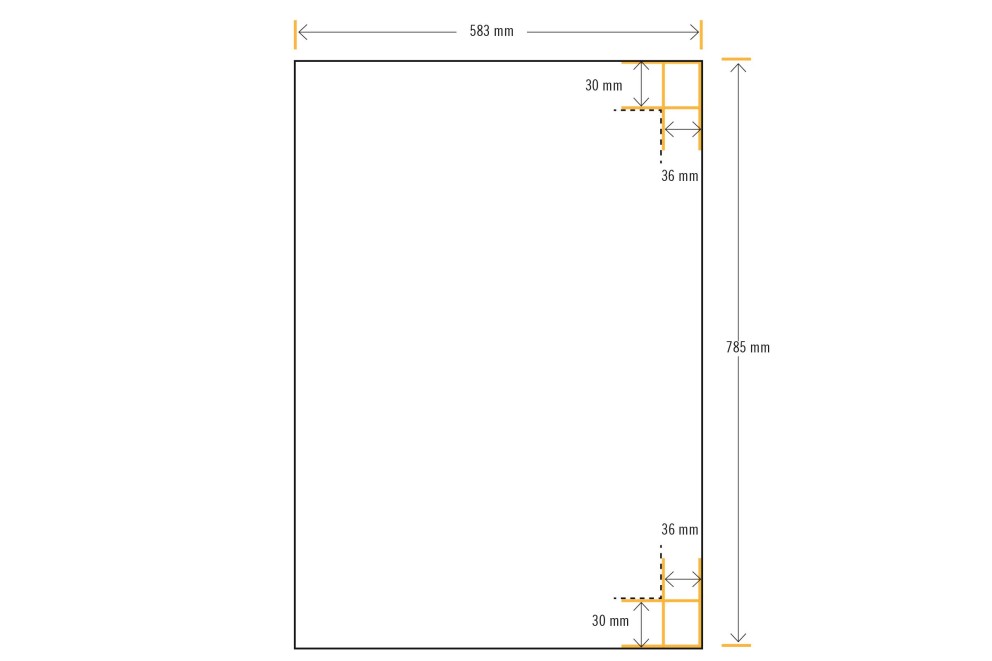

Croquis de la paroi latérale droite (intérieur)
Marquer les lignes sur l'intérieur de la paroi latérale droite avec un crayon (représentées par des pointillés) selon le croquis. Tu auras besoin de ces lignes plus tard pour ajuster les charnières de la porte.

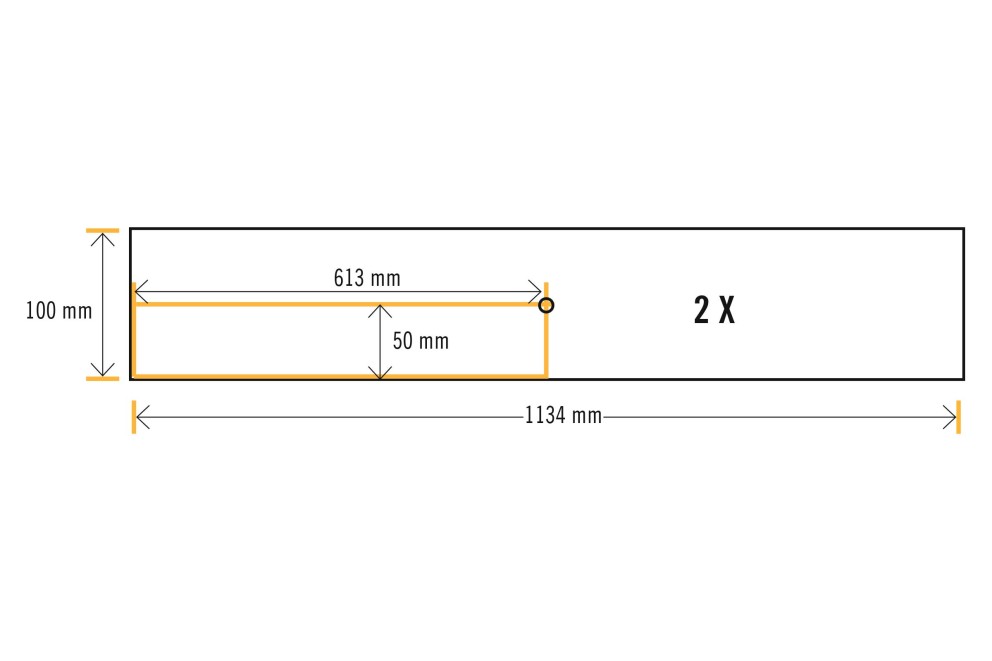

Gabarit de perçage des traverses
Par ces trous, tu visseras plus tard ces traverses aux deux parois latérales.
Poncer les plaques de sérigraphie
08
Poncer les bords de toutes les plaques de sérigraphie avec la ponceuse excentrique jusqu‘à ce que tous les endroits rugueux soient lisses et qu‘il n‘y ait plus de risque du fait des échardes et des éclats.
Visser le corps
09
Placer la paroi arrière à fleur de la dalle de sol à l‘extérieur et à l‘arrière, l‘aligner à angle droit entre les parois latérales et la visser avec 23 vis au total (4,5x40 mm) selon les gabarits de perçage.
Visser les traverses avec le corps
10
Placer les traverses à fleur entre les parois latérales à l‘extérieur et en haut, et les visser aux parois latérales avec quatre vis (4,5x40 mm) chacune, la traverse arrière avec cinq vis supplémentaires (4,5x40 mm) avec la paroi arrière.
Visser la paroi intermédiaire et la tablette
11
Faire glisser la paroi intermédiaire et la visser avec deux vis (4,5x40 mm) en haut aux traverses et avec quatre vis (4,5x40 mm) en bas à la dalle de sol. Visser ensuite la tablette avec la paroi latérale gauche et la paroi intermédiaire avec quatre vis à chaque fois (4,5x40 mm).
Visser le socle
12
Positionner les bandes de socle à angle droit avec une équerre de menuisier et les visser ensemble avec huit vis au total (4,5x40 mm), en fonction du gabarit de perçage.
Connecter le socle avec la dalle de sol
13
Retourner le corps et placer le socle au centre dans la profondeur, alignée sur les côtés. Sur l‘intérieur de chaque côté court, placer deux équerres (40x40x40 mm) à une distance de 40 mm des côtés longs. Visser chaque équerre avec 4 vis (3,5x16 mm) à la dalle de sol et au socle. Visser deux nouvelles équerres avec quatre vis chacune (3,5x16 mm) au milieu des longues bandes de socle, sur la dalle de sol et la bande de socle.
Fixer les pieds de meubles
14
Visser quatre pieds de meuble à 50 mm d‘intervalle sur les côtés longs sur la dalle de sol avec quatre vis chacun (3,5x16 mm), directement devant les équerres.
Monter les charnières sur la porte
15
En respectant le croquis, faire deux marquages pour la pointe de centrage de la mèche Forstner (40 mm) et percer à une profondeur de 15 mm. Visser ensuite les charnières parfaitement à angle droit sur le côté long.
Monter les portes
16
Visser les charnières en respectant le croquis de paroi latérale (intérieur): le bord supérieur de la charnière du haut se trouve sur la ligne (30 mm du bord supérieur). Le bord inférieur de la charnière du bas se trouve sur la ligne (30 mm du bord inférieur). Les vis sont placées sur la ligne verticale (36 mm du bord). Fixer ensuite la gâche Push-to-open en suivant les instructions du fabricant et en utilisant le matériel de montage fourni.

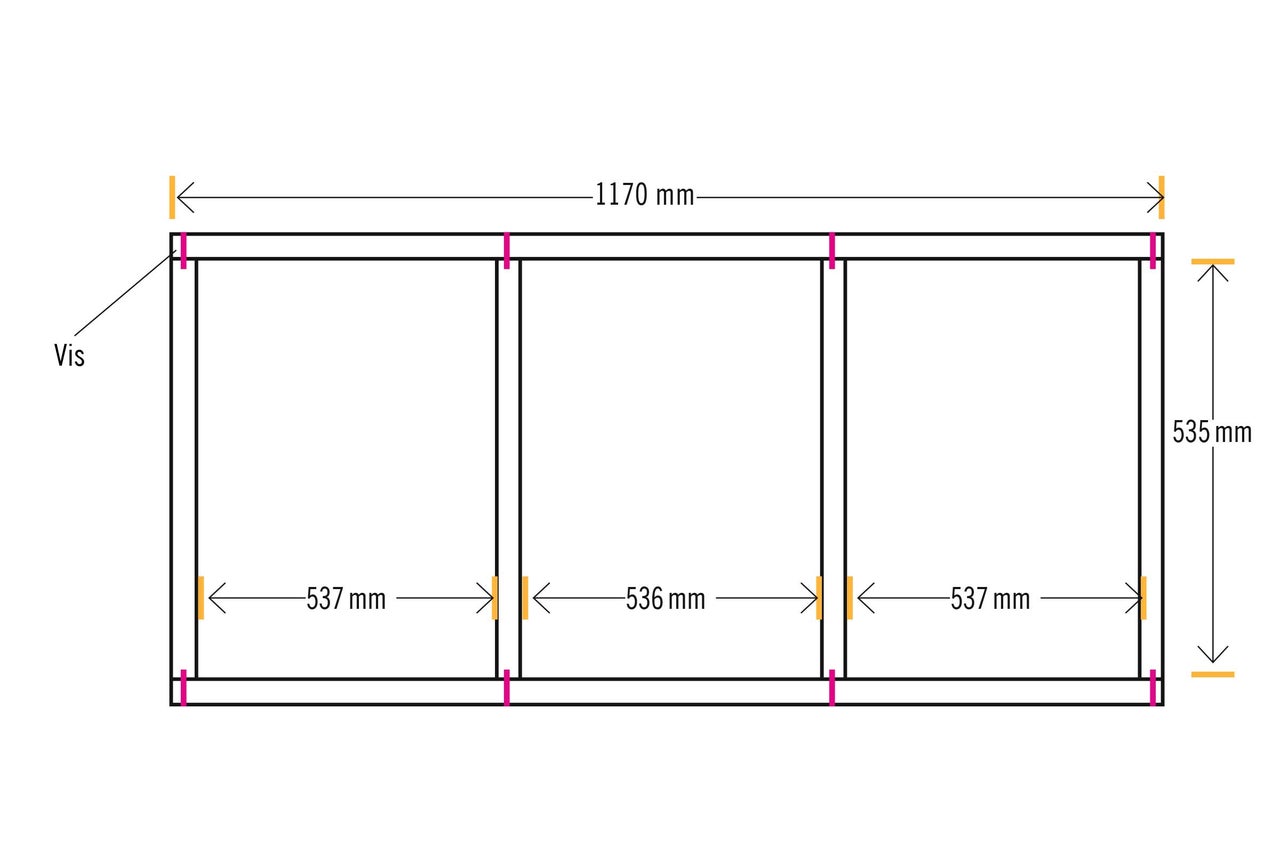

Gabarit de perçage de la crédence
17
Positionner les lattes à angle droit avec une équerre de menuisier en respectant le croquis et visser chaque raccordement avec deux vis (4,5x50 mm) sans pré-perçage.
Monter le cadre pour la crédence
18
Marquer six trous de perçage au milieu des lattes selon le croquis au dos de la crédence.
Astuce: raccordement d'eau
En fonction du raccordement d'eau sur place, percer un trou pour la bonde de vidage à un endroit approprié à l'arrière ou à l'extérieur droit du meuble d'évier à l'aide d'une scie cloche.

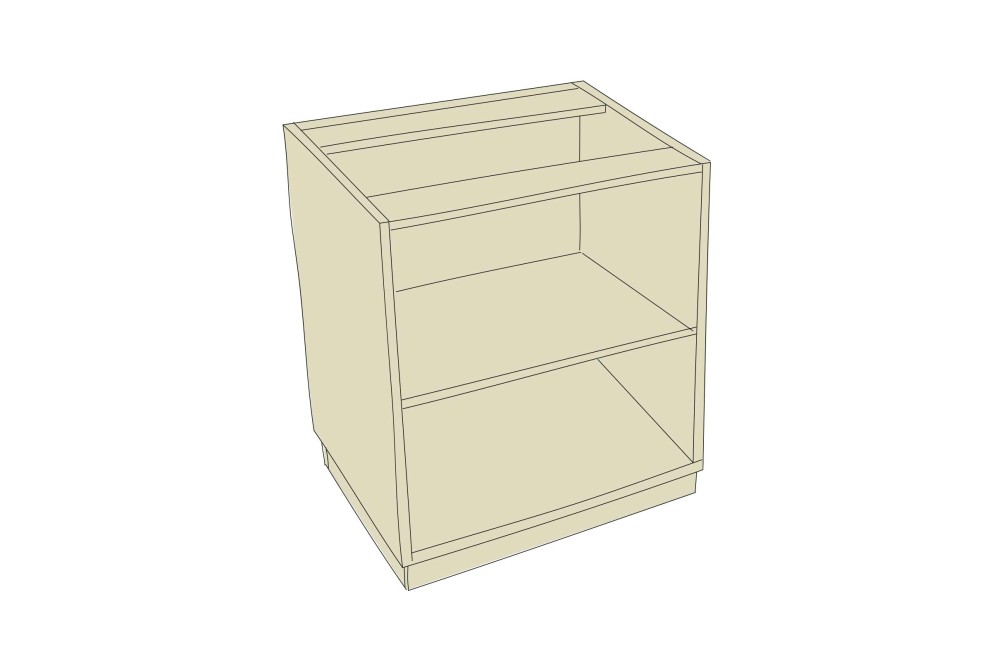

Construire l'armoire de cuisine
Liste de découpes des plaques de sérigraphie (18 mm):
- Paroi arrière: 1 pièce de 564x767 mm
- Dalle de sol: 1 pièce de 564x583 mm
- Bandes de socle: 2 pièces de 447x100 mm (profondeur)
- Bandes de socle: 2 pièces de 600x100 mm (largeur)
- Parois latérales: 2 pièces de 583x785 mm
- Traverses: 2 pièces de 564x100 mm
- Porte: 1 pièce de 588x777 mm
- Tablette: 1 pièce de 564x565 mm
Pré-percer et fraiser les plaques de sérigraphie de façon à ce que leurs côtés lisses forment plus tard l'intérieur du corps et que la surface structurée soit tournée vers l'extérieur.
Pré-percer les plaques de sérigraphie
19
Pré-percer toutes les plaques de sérigraphie découpées conformément au gabarit de perçage suivant avec un foret d‘amorçage.
Conseil pour le perçage
Pour percer, il est conseillé d'effectuer un pré-perçage avec un foret d'amorçage. Cela permet d'obtenir un cône à l'extrémité supérieure du trou de perçage, qui offre de la place pour la tête de vis. De cette manière, la tête de la vis ne dépasse pas et tu évites les fissures dans le bois!

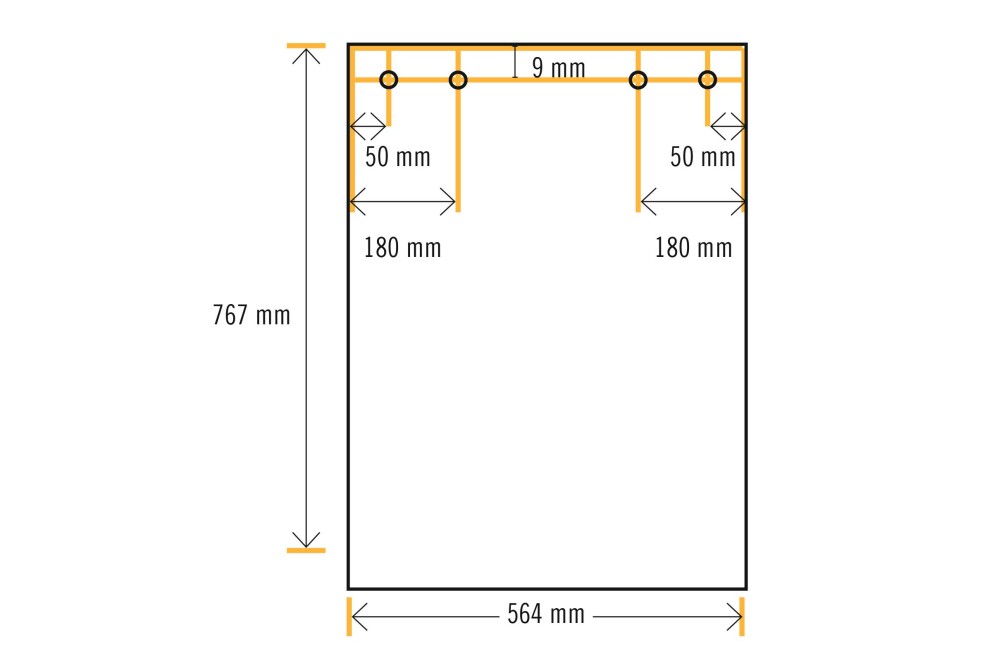

Gabarit de perçage de la paroi arrière
Par ces trous, tu visseras plus tard la traverse arrière à cette paroi arrière. (Pour référence, voir aussi l'illustration au début de ce manuel.)

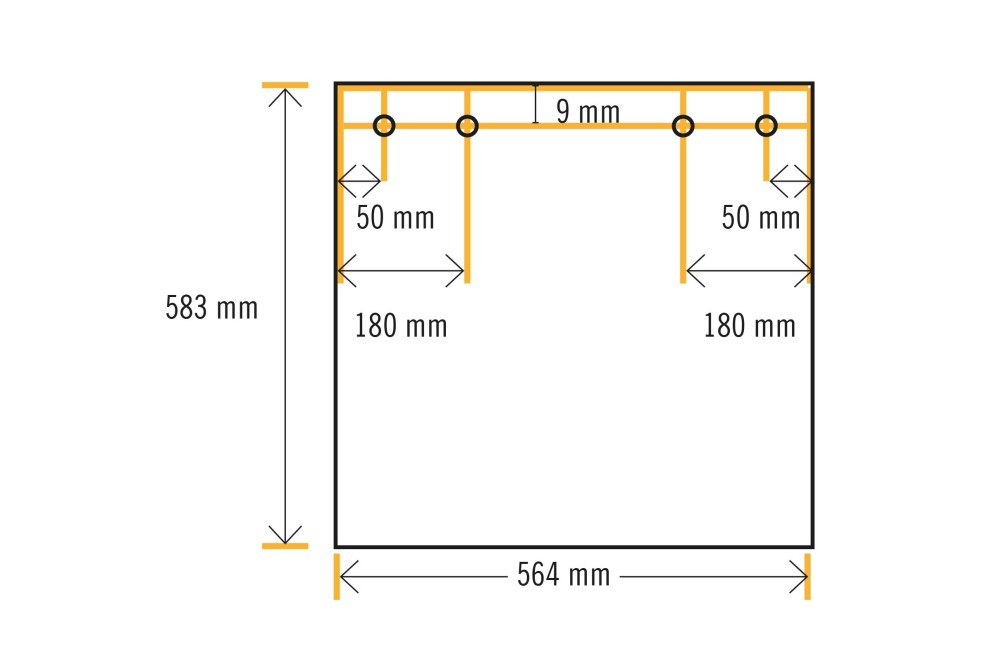

Gabarit de perçage de la dalle de sol
Par ces trous, tu visseras plus tard cette plaque de fond à la paroi arrière.

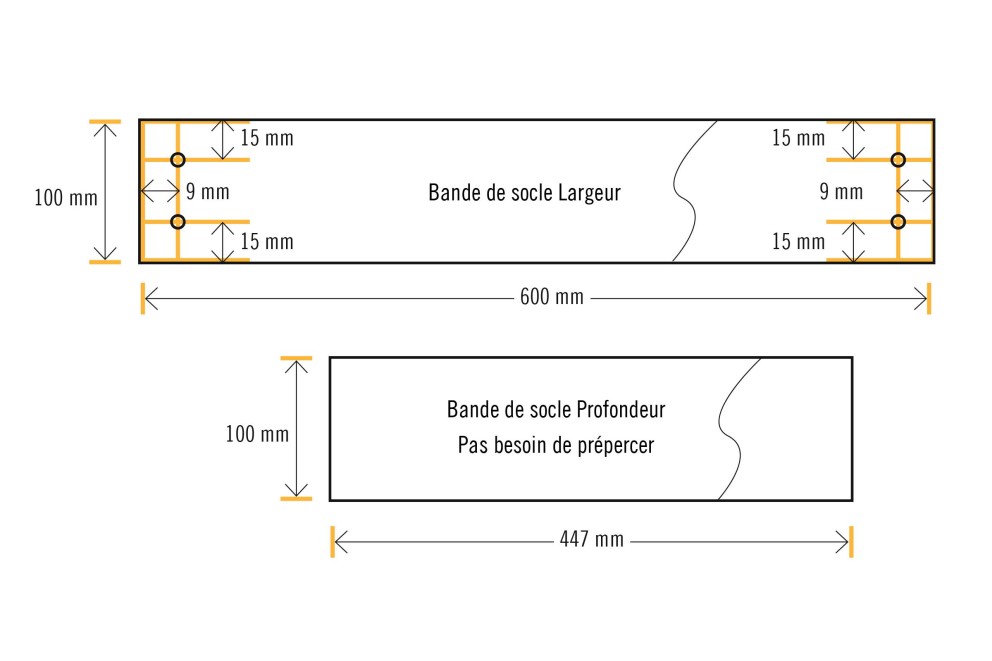

Gabarit de perçage des bandes de socle
Par ces trous, tu visseras plus tard le socle sur lequel repose l'armoire de cuisine.

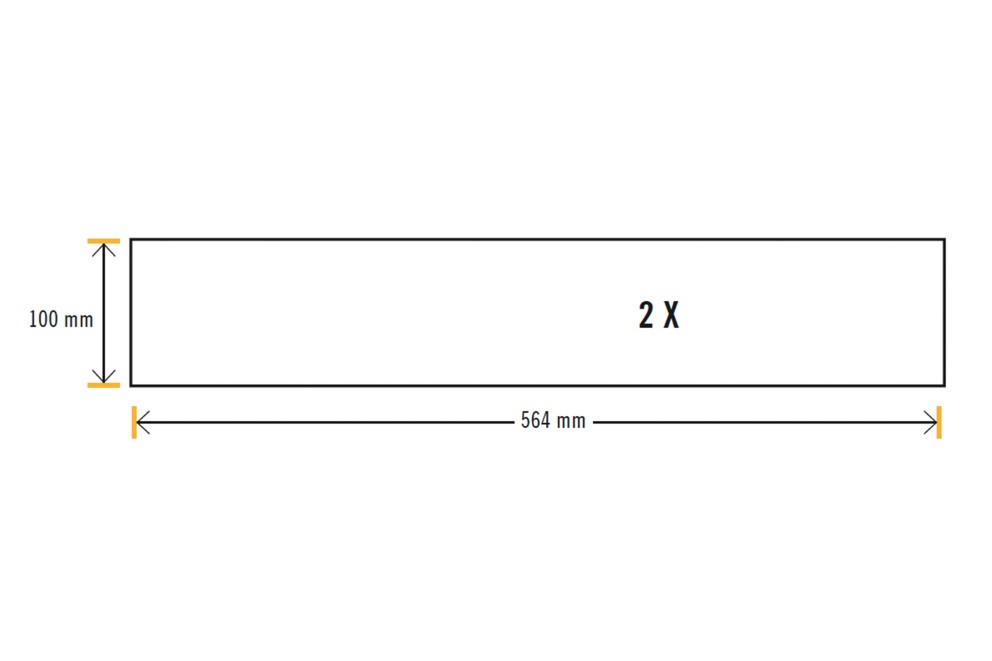

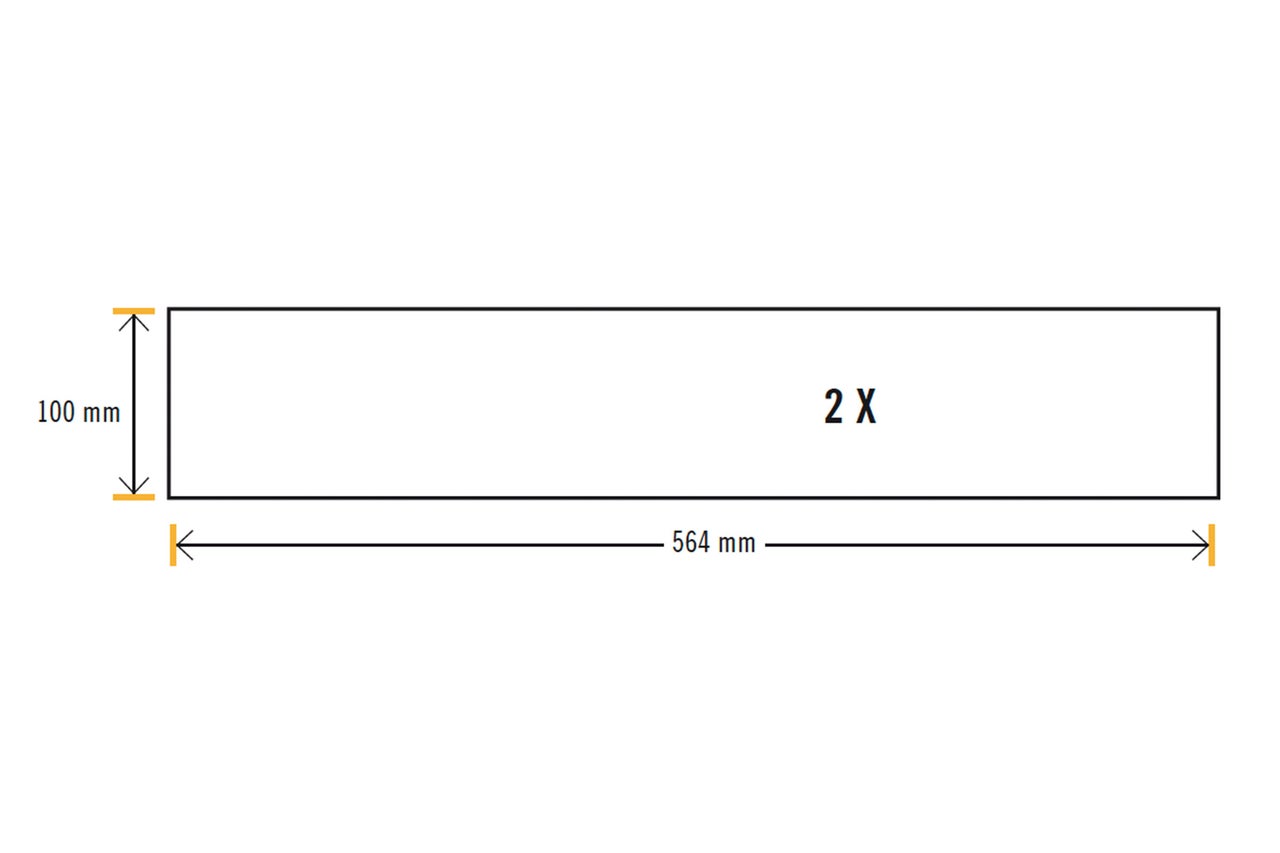

Plan coté des traverses
Tu visseras plus tard ces deux traverses avec les deux parois latérales, la traverse arrière également avec la paroi arrière.

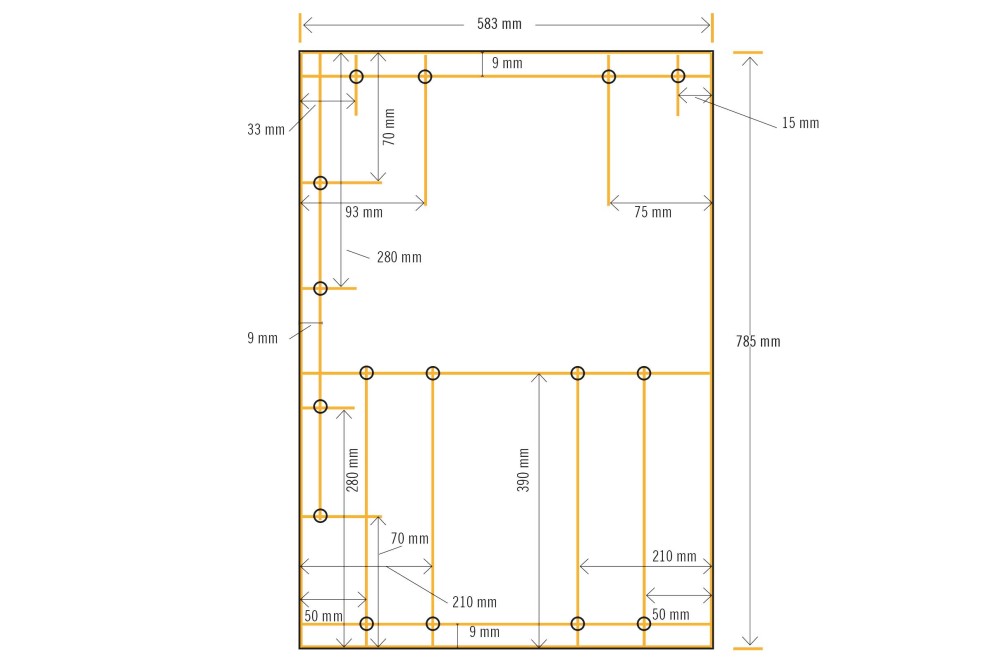

Gabarit de perçage de la paroi latérale gauche (extérieur)
Tu visseras plus tard le corps de l'évier à travers ces trous.

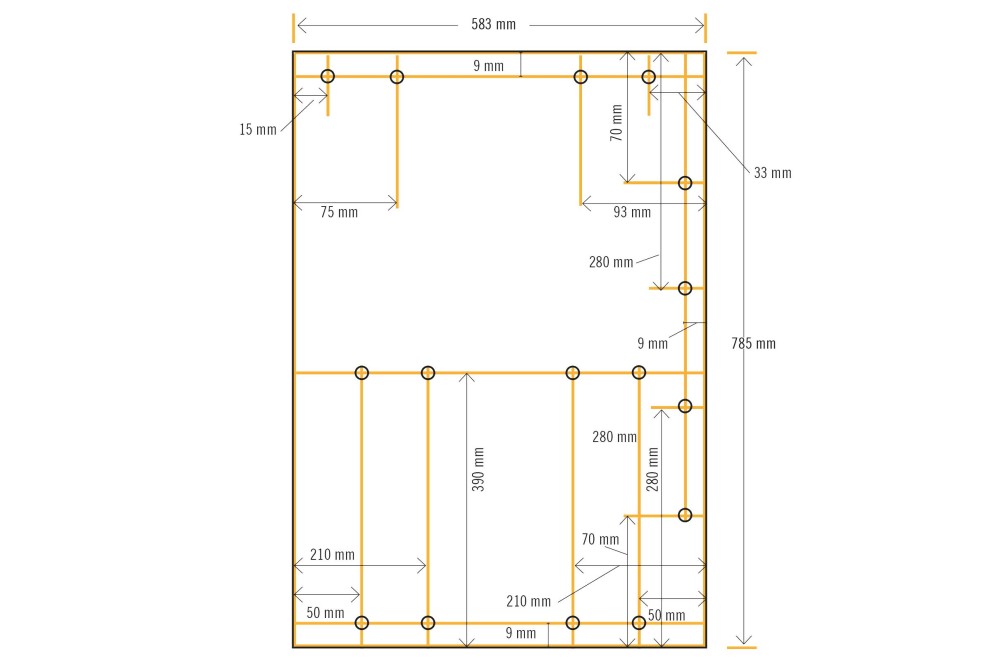

Gabarit de perçage de la paroi latérale droite (extérieur)
La paroi latérale gauche pré-percée peut être utilisée à l'envers comme gabarit de perçage: pour cela, percer les trous sans fraisage, puis faire un fraisage à l'arrière (plus tard le côté extérieur).

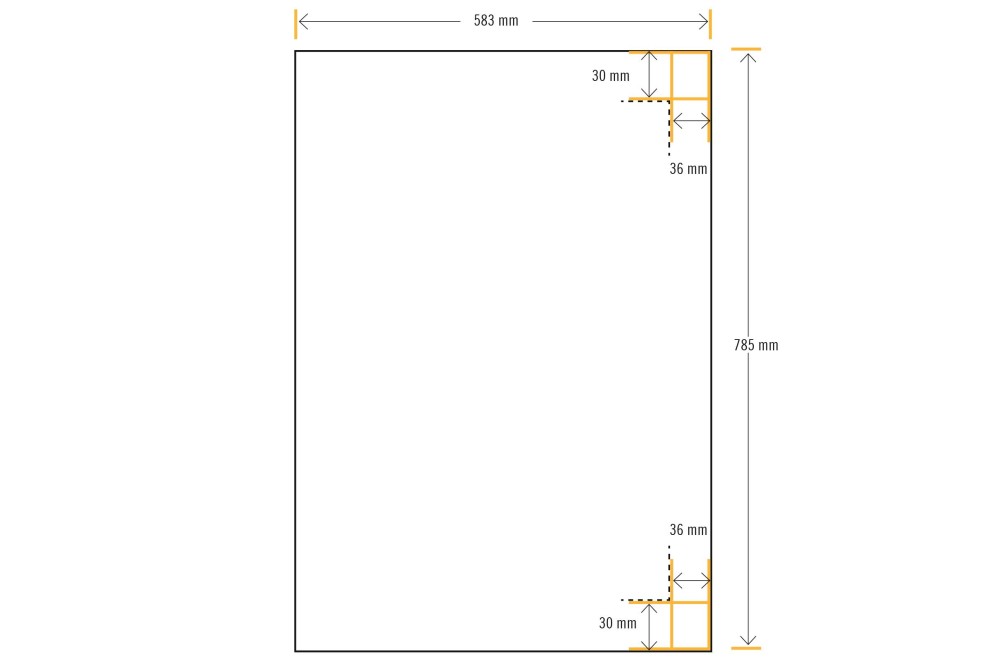

Croquis de la paroi latérale droite (intérieur)
Marquer les lignes sur l'intérieur de la paroi latérale droite avec un crayon (représentées par des pointillés) selon le croquis. Tu auras besoin de ces lignes plus tard pour ajuster les charnières de la porte.

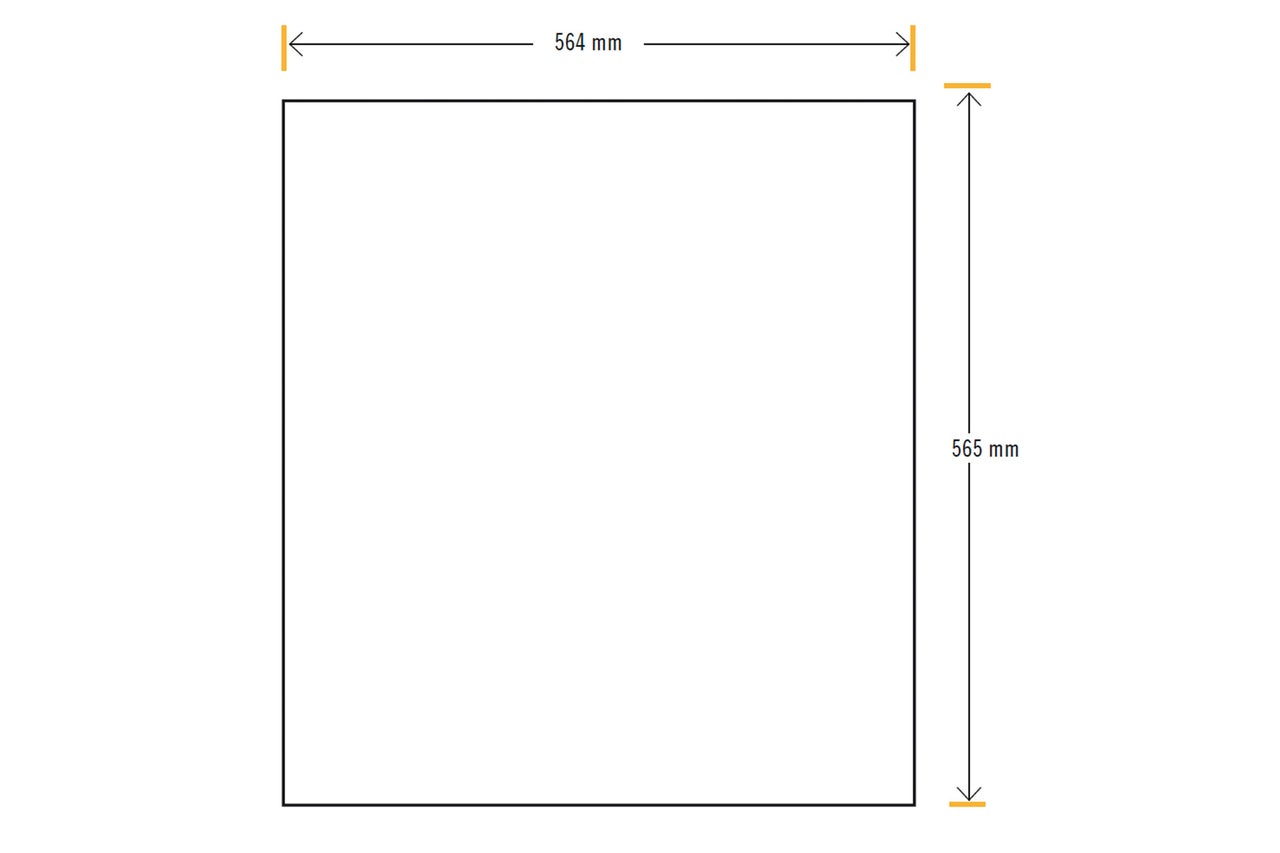

Plan coté de la tablette
Gabarit de perçage des traverses
Poncer les plaques de sérigraphie
20
Poncer les bords de toutes les plaques de sérigraphie avec la ponceuse excentrique jusqu‘à ce que tous les endroits rugueux soient lisses.
Visser le corps
21
Placer la paroi arrière à fleur de la dalle de sol à l‘extérieur et à l‘arrière, l‘aligner entre les parois latérales et la visser avec 23 vis au total (4,5x40 mm) avec les parois latérales et la dalle de sol.
Visser les traverses avec le corps
22
Placer les traverses à fleur entre les parois latérales à l‘extérieur et en haut, et les visser aux parois latérales avec quatre vis (4,5x40 mm) chacune, la traverse arrière avec quatre vis supplémentaires (4,5x40 mm) avec la paroi arrière.
Visser la tablette avec le corps
23
Insérer la tablette et la visser au corps avec quatre vis de chaque côté (4,5x40 mm) selon le gabarit de perçage des parois latérales.

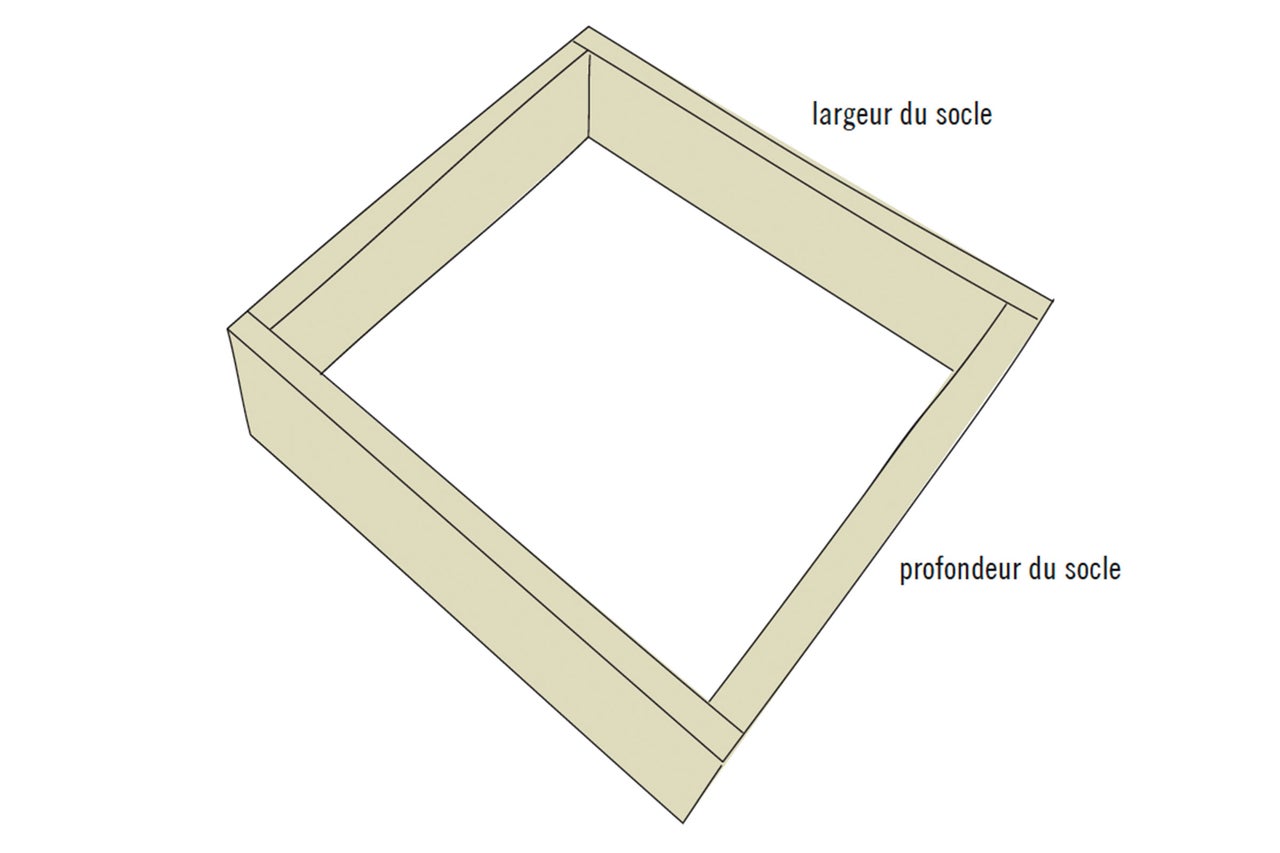

Visser le socle
24
Positionner les bandes de socle à angle droit avec une équerre de menuisier et les visser ensemble avec huit vis au total (4,5x40 mm), en fonction du gabarit de perçage.
Connecter le socle avec la dalle de sol
25
Retourner le corps et placer le socle au centre dans la profondeur, alignée sur les côtés. Sur l‘intérieur de chaque côté extérieur, placer deux équerres (40x40x40 mm) à une distance de 40 mm vers l‘avant et l‘arrière. Visser chaque équerre à la dalle de sol et au socle avec quatre vis (3,5x16 mm).
Fixer les pieds de meubles
26
Visser quatre pieds de meuble avec un espace de 50 mm devant et derrière sur la dalle de sol avec quatre vis chacun (3,5x16 mm), directement devant les équerres.
Monter les charnières sur la porte
27
En respectant le croquis, faire deux marquages pour la pointe de centrage de la mèche Forstner (40 mm) et percer à une profondeur de 15 mm. Visser ensuite les charnières.
Monter les portes
28
Visser les charnières en respectant le croquis de paroi latérale (intérieur): le bord supérieur de la charnière du haut se trouve sur la ligne (30 mm du bord supérieur). Le bord inférieur de la charnière du bas se trouve sur la ligne (30 mm du bord inférieur). Les vis sont placées sur la ligne verticale (36 mm du bord). Fixer ensuite la gâche Push-to-open sur la face intérieure de la paroi latérale gauche en suivant les instructions du fabricant et en utilisant le matériel de montage fourni.

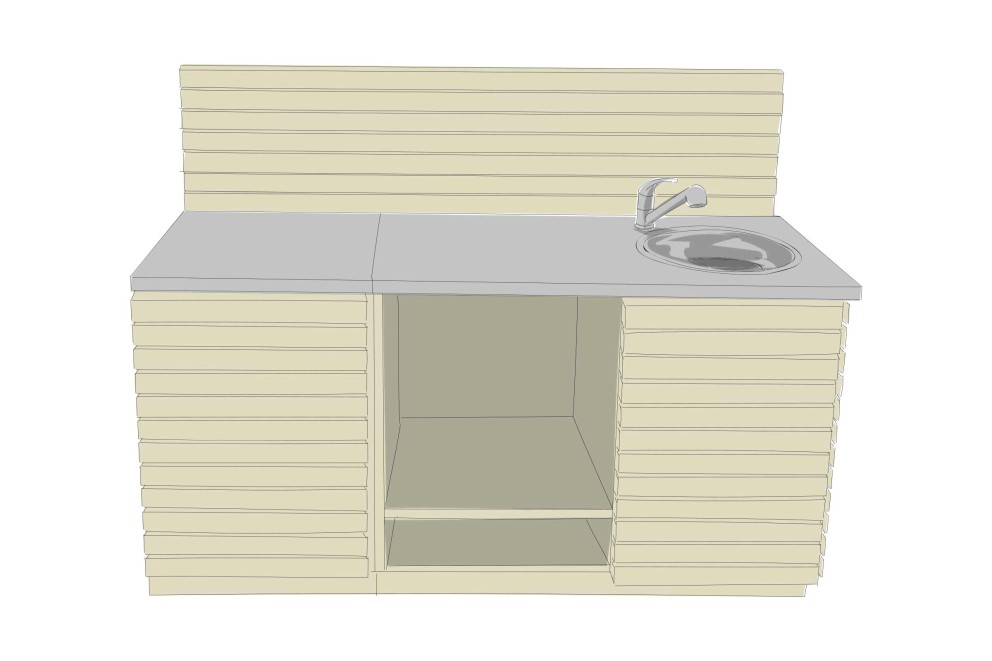

Assembler les éléments de cuisine
Liste de découpes des clins pour bardage du meuble d'évier:
- Paroi latérale droite: 12 pièces de 583 mm chacune
- Paroi arrière: 12 pièces de 1170 mm
- Porte: 12 pièces de 537 mm
- Crédence: 7 pièces de 1770 mm
Info: Le retour relie plus tard l'armoire de l'évier (partie 2) à l'armoire de la cuisine (partie 3).
Liste de découpes des clins pour bardage de l'armoire de cuisine:
- Paroi arrière: 12 pièces de 600 mm
- Porte: 12 pièces de 588 mm
Liste de découpes des clins pour bardage du meuble barbecue:
- Paroi latérale gauche: 10 pièces de 583 mm
- Paroi arrière: 10 pièces de 1008 mm
- Porte droite: 10 pièces de 493 mm
- Porte gauche: 10 pièces de 493 mm

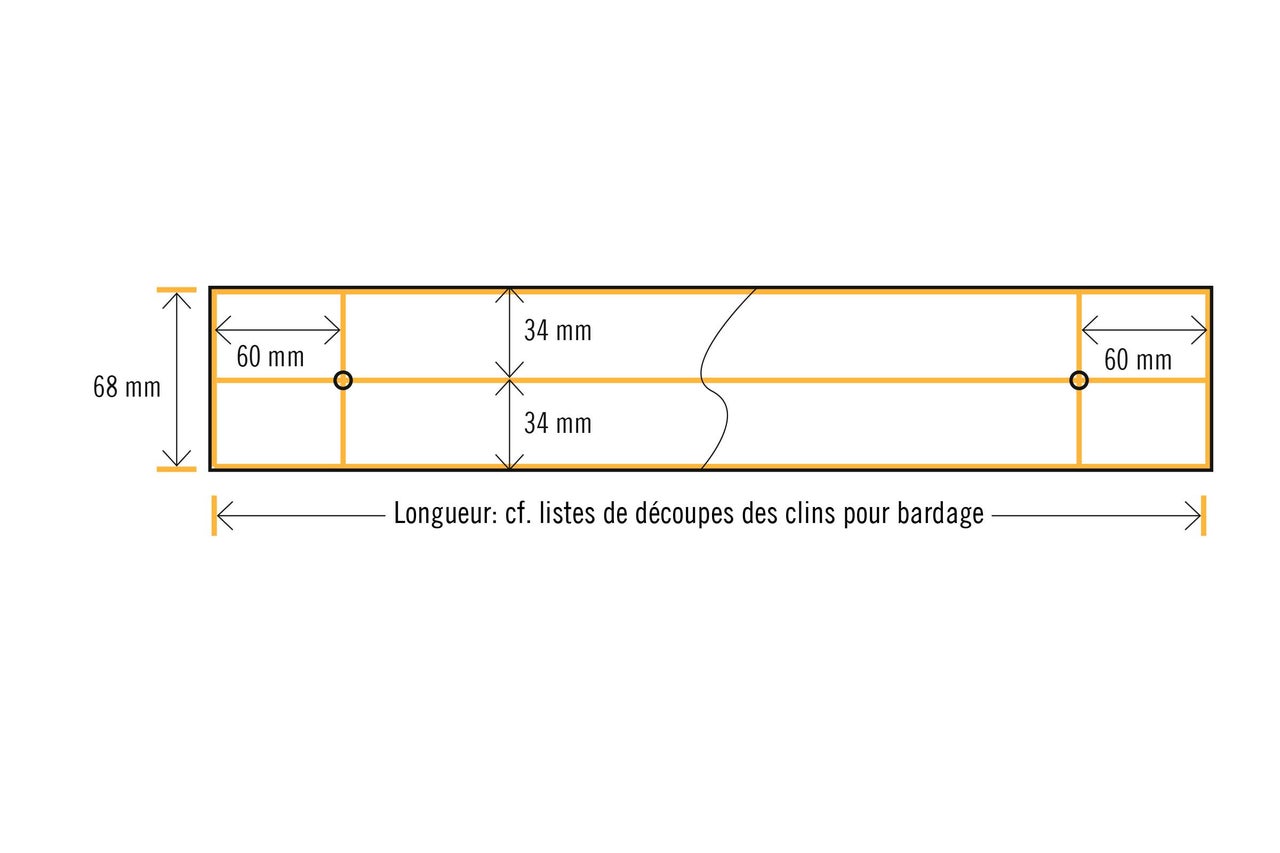

Pré-perçage des clins pour bardage
Pré-percer chaque clin pour bardage par l'avant selon le croquis. Noter que certains clins pour bardage doivent être adaptés à l'évidement destiné au raccordement d'eau avant le pré-perçage.
Emboîter les éléments de cuisine
29
Les clins pour bardage doivent être montés à la même hauteur sur tous les éléments de cuisine pour un aspect visuel optimal. Il est donc conseillé d‘assembler tous les éléments de cuisine sur une surface plane et de fixer d‘abord la rangée inférieure des clins pour bardage au fond de tous les éléments, puis la deuxième rangée sur tous les éléments, etc.
Fixation des clins pour bardage
30
Monter les clins pour bardage sur les côtés (comme indiqué dans les listes de découpe) avec une vis (3,5x30 mm) à chaque extrémité comme indiqué dans le croquis. Fixer le premier clin pour bardage aligné au fond. La distance entre les clins correspond à deux largeurs de mètre pliant. Respecte le croquis suivant pour la finition des clins.

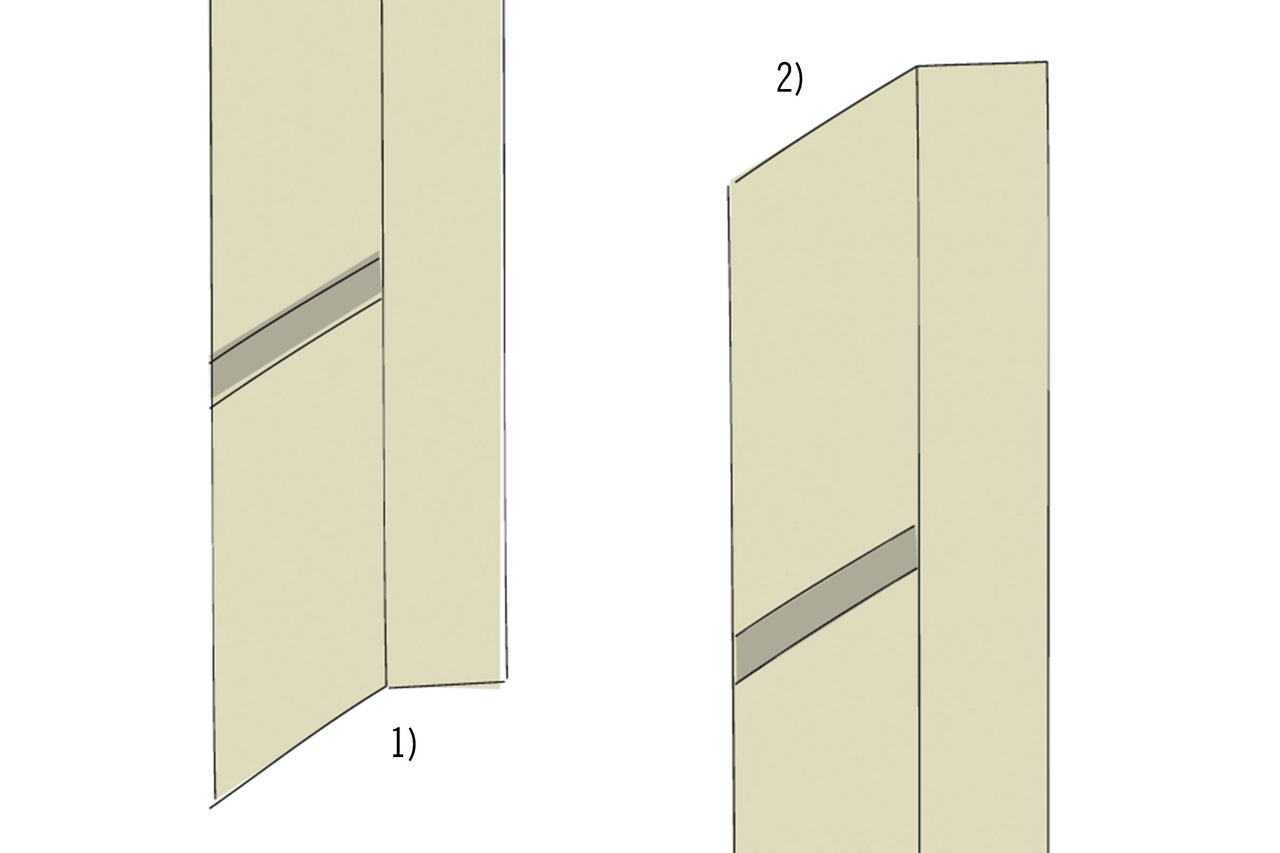

Croquis de la finition des clins pour bardage
Pose des dalles en béton
31
Appliquer du silicone sur les bords des parois arrière et des éléments latéraux des deux meubles hauts, puis aligner les dalles en béton avec la face lisse tournée vers le haut et alignée de tous les côtés.
Installer l'évier
32
Appliquer du silicone sur le bord de l‘évier et installer l‘évier. Installer la robinetterie de cuisine et installer la bonde de vidange de l‘évier.
Fixer la bonde
33
Visser le nez de robinet par le bas sur la robinetterie de cuisine et fixer un tuyau d‘arrosage pour l‘alimentation en eau. ATTENTION: en fonction des matériaux de raccordement (comme un tuyau d‘arrosage par exemple), l‘eau du robinet n‘est pas potable. Tu trouveras des tuyaux d‘eau potable et des accessoires assortis dans la boutique en ligne HORNBACH si nécessaire.
Positionner la protection contre les projections
34
Placer la protection contre les projections au niveau des dalles en béton des meubles assemblés (meuble d‘évier et armoire de cuisine) ...
Monter la protection contre les projections
35
… et la visser aux clins pour bardage de la paroi arrière avec six vis (4,5x50 mm).
Consignes de sécurité
Ces instructions ont été réalisées avec le plus grand soin mais elles peuvent ne représenter qu'une possibilité de réalisation. Il est donc important d'évaluer de façon réaliste ses propres capacités et en cas de doute de demander impérativement conseil auprès d'un spécialiste!
HORNBACH ne saurait être tenu pour responsable en cas de mauvaise utilisation des matériaux ou des outils ainsi qu'en cas de montage inapproprié ou incorrect.
- Aucun meuble ne doit être utilisé pour grimper ni pour faire de la gymnastique. Afin d'éviter les chutes, faire prendre conscience du risque, en particulier aux enfants.
- Lors de toutes les étapes de travail, porter un équipement de protection approprié.
- Avant d'utiliser les éléments, poncer les surfaces brutes de sciage pour éviter les blessures (p. ex. échardes).
- Dans l'idéal, tous les bords doivent être travaillés avec une défonceuse (fraise avec un rayon min. de 3 mm). Si tu n'as pas de défonceuse, le bord doit être poncé manuellement à un rayon minimal de 2 mm.
