Construire soi-même un bar d‘extérieur
Il y a des jardins comme tout le monde. Et il y a le tien - avec un bar d‘extérieur que tu as construit toi-même. Pendant que les autres allument le barbecue, tu fais sauter les bouchons. Il est temps de boire un coup à ton nouveau bar de jardin.
5 Jour(s)
2
Ce dont tu auras besoin
Préparation
Découpe toutes les pièces de bois. Tu trouveras les dimensions dans le tableau suivant. Biseaute les arêtes de coupe avec du papier de verre de 120. N'oublie pas de mesurer correctement tous les raccords, de pré-percer et de chanfreiner les trous pour éviter les fissures dans le bois. C'est encore plus rapide avec notre service de découpe.

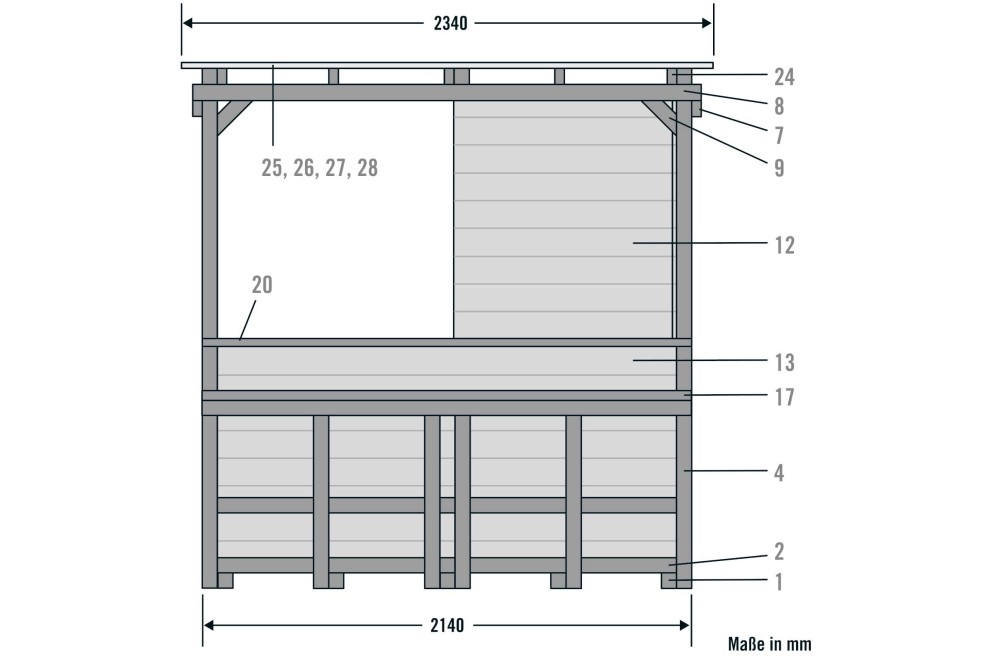

* Mesures en mm
| N° | Composant | Quantité | Materiau |
|---|---|---|---|
| 1 | Bois de plancher | 5 | Bois équarris Douglas 70 x 70 x 1450 mm |
| 2 | Bois de traverse | 1 | Bois équarri Douglas 70 x 70 x 2140 mm |
| 3 | Planche de sol | 9 | Planche lisse Douglas 18 x 145 x 2140 mm |
| 4 | Poteau | 2 | Bois équarri Douglas 70 x 70 x 2300 mm* |
| 5 | 3 | Bois équarri Douglas 70 x 70 x 2200 mm* | |
| 6 | 2 | Bois équarri Douglas 70 x 70 x 2250 mm* | |
| 7 | Poutre | 2 | Sous-construction Douglas 45 x 70 x 1550 mm |
| 8 | Panne | 3 | Sous-construction Douglas 45 x 70 x 2220 mm |
| 9 | Panneau de tête | 4 | Sous-construction Douglas 45 x 70 x 310 mm* |
| 10 | Planche d'habillage | 21 | Bois profilé 12,5 x 96 x 850 mm** |
| 11 | Bois équarri | 1 | Sous-construction Douglas 45 x 70 x 1960 mm |
| 12 | Planches de revêtement | 20 | Bois profilé 12,5 x 96 x 1035 mm** |
| 13 | 10 | Bois profilé 12,5 x 96 x 2140 mm | |
| 14 | Bois équarri | 5 | Sous-construction Douglas 45 x 70 x 2140 mm |
| 15 | Support | 6 | Bois équarri Douglas 70 x 70 x 740 mm |
| 16 | 4 | Bois équarri Douglas 70 x 70 x 652 mm | |
| 17 | Assise | 1 | Contreplaqué sérigraphié 24 x 2140 x 400 mm |
| 18 | Support angulaire | 2 | Contreplaqué sérigraphié 24 x 200 x 200 mm* |
| 19 | Bois équarri | 2 | Bois équarri 40 x 40 x 200 mm |
| 20 | Panneau de comptoir | 1 | Bois équarri 40 x 40 x 200 mm |
| 21 | Bois équarri | 2 | Bois équarri 40 x 40 x 160 mm |
| 22 | Bois équarri | 2 | Contreplaqué sérigraphié 24 x 2140 x 250 mm |
| 23 | Etagère | 2 | Contreplaqué sérigraphié 24 x 300 x 300 mm |
| 24 | Chevron de toit | 5 | Sous-construction Douglas 45 x 70 mm |
| 25 | Surface de support | 20 | Planche de coffrage 19 x 98 x 2340 mm |
| 26 | Cornière de toit | 4 | Cornière de toit 2340 et 1940 mm** |
| 27 | Couverture de toit | 4,53qm | Couverture de toit |
| 28 | Couverture de toit | 4,53qm | Bardeaux bitumés |

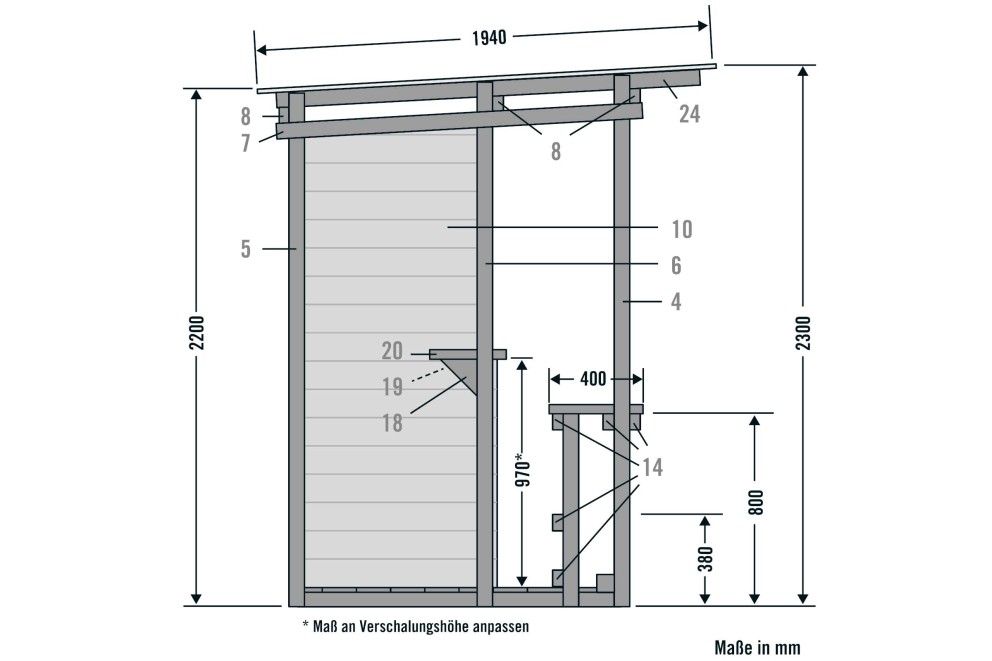

Vue latérale de droite
* Mesures en mm

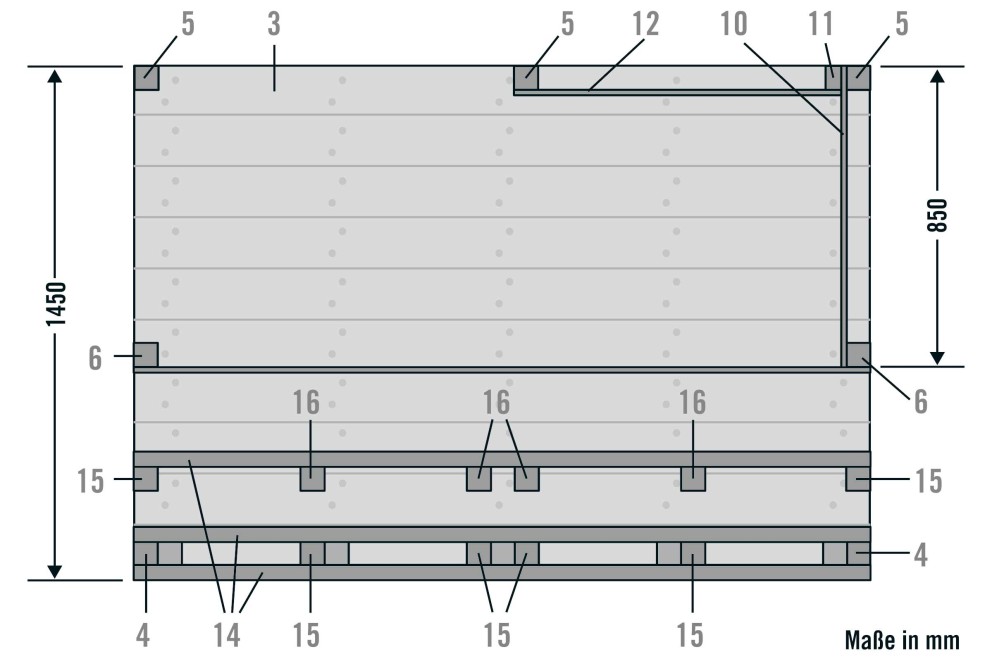

Vue de dessus de l'intérieur (sans le toit et sans l'assise du banc)
*Mesures en mm
Monter la structure
Dessiner le plan
01
Le bar d‘extérieur est placé sur une fondation. Une plaque de fondation de 10 cm d‘épaisseur avec une légère pente est par exemple appropriée. Le plan est tracé sur la fondation. Les lignes de marquage sont à angle droit les unes par rapport aux autres si les diagonales ont exactement la même longueur.
Tu trouveras plus d‘informations sur le thème de la construction de fondations dans notre guide.
Aligner les bois de plancher
02
Les bois de plancher (1) sont peints avec une lasure de protection du bois. Pour les visser sur la fondation, il faut les pré-percer : quatre trous de Ø 8 mm, répartis uniformément sur la longueur. Marque ensuite les positions des bois de plancher sur la plaque de fondation. Pose des bandes de carton bitumé aux positions marquées et pose les bois de plancher dessus. Perce les trous des chevilles à travers les trous pré-percés des bois de plancher dans la fondation. Introduis les chevilles et visse les bois à la fondation.
Pose la traverse (2) sur le bord avant des bois de sol : à l‘avant avec un écart de 70 mm et sur les côtés avec un dépassement de 70 mm. Visse le bois transversal (2) avec des vis 6 x 100 mm sur les bois de sol (1) - pré-perce les trous de vis.
Poser les planches de sol
03
Pose les trois premières planches de plancher (3) en commençant par l‘avant et en les alignant à l‘extérieur sur la traverse (2). Visse d‘abord seulement les 2e et 3e planches aux bois de plancher (1) avec deux vis chacune. Pose maintenant une quatrième planche sans la fixer. Pose ensuite quatre autres planches de plancher (3) - en laissant dépasser 70 mm à l‘extérieur - et visse-les aux bois de plancher (1) avec deux vis de 4 x 40 mm chacune. Retire ensuite les deux planches libres.
Mettre en place les poteaux
04
Découpe 6 morceaux de carton bitumé 70 x 70 mm et place-les sous les poteaux (4), (5) et (6). Place les poteaux, aligne-les verticalement avec le niveau à bulle dans les deux axes et visse-les de l‘extérieur avec des vis 6 x 100 mm aux bois du sol - préperce les trous de vis. Visse en outre les deux poteaux (4) par l‘avant à la traverse (2). Sécurise les poteaux directement après les avoir vissés avec des lattes serrées transversalement afin qu‘ils ne puissent pas se plier.
Remarque sur le montage des poteaux
Les poteaux sont à ce stade un peu plus longs que nécessaire. Ils seront raccourcis à leur longueur définitive avant que le toit ne soit monté.
Au cours des étapes suivantes, d'autres supports et poteaux sont placés et montés sur les fondations. Ceux-ci sont également soutenus par du carton bitumé découpé de manière appropriée.
Soubassement du toit
05
En haut des poteaux (4) (5) et (6), fixe une poutre (7) depuis l‘extérieur, en laissant dépasser 45 mm à l‘avant et à l‘arrière. Fixe d‘abord les poutres (7) avec des serre-joints et aligne-les à la même hauteur et parallèlement l‘une à l‘autre, avec une pente d‘environ 10 cm vers l‘arrière. Aligne également les poteaux : verticalement, parallèlement les uns aux autres et à angle droit par rapport aux bois du sol. Préperce ensuite la poutre (7) et visse-la aux poteaux (4) (5) et (6) avec des vis de 4 x 80 mm.
Pose les trois pannes (8) à fleur à l'extérieur sur les deux poutres (7) et visse-les aux poteaux (4) (5) et (6) avec des vis 4x80 mm. Pour plus de stabilité, visse des bandes de tête : à droite et à gauche entre les poteaux avant (4) et la panne avant (8) et à gauche entre la poutre (7) et les poteaux (4) et (5). Les lattes de soutien fixées peuvent maintenant être retirées.
Sur le mur de droite, les planches de revêtement permettront plus tard d'obtenir une meilleure stabilité.
Ajouter les planches de sol
06
Complète maintenant les espaces entre les planches de sol. Pour ce faire, dessine les positions des trois montants arrière (5) sur la planche de fond arrière (3) ainsi que les positions des deux montants centraux (6) sur la planche de fond centrale (3). Scie ensuite les évidements. Place ensuite les deux planches de fond et visse-les aux bois de fond (1) à l‘aide de deux vis chacune. Ne pas encore visser la planche de fond avant.
Habillage de la paroi latérale
07
Il faut maintenant habiller la paroi latérale droite. Pour cela, mesure la distance extérieure entre les deux poteaux (5) et (6) et découpe les planches de revêtement nécessaires (10) dans cette longueur. La planche supérieure est découpée en fonction de l‘angle d‘inclinaison du toit. Visse les planches de revêtement (10) de l‘intérieur aux deux poteaux (5) et (6) - en commençant par le bas et avec la languette vers le haut. Utilise des vis de 4 x 40 mm.
Revêtement de la paroi arrière
08
Visse sur le montant arrière droit (5) un bois équarri supplémentaire (11) avec des vis 6 x 100 mm - les planches de revêtement (12) de la paroi arrière y seront vissées ultérieurement. Veille donc à ce que les vis des planches de revêtement ne puissent pas toucher plus tard les vis de fixation du bois équarri.Mesure maintenant la distance extérieure entre le poteau central (5) et le bois équarri supplémentaire (11). Découpe les planches de revêtement (12) à cette dimension et visse-les au poteau central (5) et au bois équarri (11). La planche supérieure est coupée à la bonne hauteur.
Habillage de la façade
09
Séparer maintenant l‘intérieur avec des planches d‘habillage (13). Choisis la hauteur de manière à pouvoir y monter plus tard le comptoir à la hauteur souhaitée. Couper les planches d‘habillage (12) à 2140 mm et les visser par l‘avant sur les deux montants (6) avec des vis de 4 x 40 mm.
Construire une banquette
Déterminer la hauteur du siège
10
Pour le banc, monte deux bois équarris (14) sur les deux poteaux avant (4). Choisis la hauteur de l‘assise selon tes idées. Fixe les bois équarris à cette hauteur à l‘aide de pinces à l‘avant et à l‘arrière des poteaux et aligne-les horizontalement et à la même hauteur.
11
Perce de chaque côté un trou de vis de Ø 10 mm exactement à l‘horizontale à travers les bois équarris (14) et les poteaux (4).
12
Visse les bois équarris (14) de l‘extérieur aux poteaux (6) à l‘aide des vis à tête cylindrique M10, de la rondelle et de l‘écrou borgne.
Stabiliser le banc
13
Pour assurer la stabilité de la banquette, monte quatre autres pièces de bois (15) - n‘oublie pas le carton bitumé. Pour cela, coupe les bois (15) à la hauteur exacte, en haut au même niveau que le bord supérieur du bois équarri qui vient d‘être vissé. Aligne les bois verticalement et visse-les : en bas avec respectivement deux vis à tête fraisée sur le côté avec les bois de plancher (1) et en haut avec respectivement une vis à tête cylindrique M10, une rondelle et un écrou borgne de l‘extérieur entre les bois transversaux (14).
14
Pour le montage des supports extérieurs supplémentaires (15), découpe la planche de fond avant qui a été posée sans être fixée.
Monter les supports
15
Pose les supports supplémentaires extérieurs (15) avec du carton bitumé sur la plaque de fondation et visse-les de l‘extérieur avec des vis à tête fraisée 6 x 100 mm aux deux bois de plancher extérieurs (1).
16
Fixe trois autres bois équarris horizontaux (14) avec des pinces sur les supports qui viennent d‘être montés. Choisis pour cela une hauteur selon tes idées pour soutenir les pieds. Perce un trou de vis de Ø 10 mm à travers chacun des trois bois équarris (14) et des supports extérieurs (15).
Visse ensuite les trois bois équarris (14) aux montants extérieurs (15) à l‘aide d‘une vis à tête cylindrique M10, d‘une rondelle et d‘un écrou borgne.
17
Place les quatre supports centraux (16) sur la planche de sol avant (3). Aligne-les verticalement et dans l‘alignement des montants avant. Visse-les en bas avec des équerres de chaise et en haut avec 2 vis 6 x 80 mm sur chacun des trois bois équarris (14) posés auparavant.
Poncer les bords
18
Découpe la plaque pour l‘assise au niveau des montants avant (4). Ponce les bords à un angle de 45° et lisse toutes les surfaces de coupe.
Monter l'assise
19
Maintenant, monte l‘assise. Pour cela, perce huit trous de Ø 5 mm par le bas dans les bois équarris supérieurs (14). Abaisse les trous de perçage par le bas afin que les têtes de vis ne dépassent pas après le vissage. Pose l‘assise et visse-la par le bas avec des vis à tête fraisée 5,0 x 90 mm.
Compléter le comptoir
Monter le comptoir avec des supports angulaires
20
Le comptoir est monté à droite et à gauche avec des supports angulaires et reposera plus tard sur les planches d‘habillage (13). Découpe une planche de 200 x 200 x 24 mm en diagonale ; tu obtiens ainsi deux supports angulaires triangulaires (18). Ponce les bords à un angle de 45° et lisse toutes les surfaces de coupe. Perce trois trous de fixation de Ø 5 mm à une distance de 35 mm de l‘un des côtés courts. Aligne les montants angulaires (18) en haut avec les planches de revêtement (13) et visse-les avec des vis 4,5 x 60 mm de l‘intérieur avec les montants (6) - sur le montant droit, visse à travers les planches de revêtement (10).
21
Découpe deux bois équarris (19) de 200 mm de long dans du bois carré simple 40 x 40 mm. Ponce les bords à un angle de 45° et lisse toutes les surfaces de coupe. Perce cinq trous de Ø 5 mm dans chacun des bois équarris : trois à l‘horizontale et deux à la verticale. Abaisse les trous à l‘extérieur et en bas. Visse les bois équarris (19) en haut, à fleur des montants angulaires (18), avec des vis de 4,5 x 60 mm.
Monter le panneau de comptoir
22
Le panneau de comptoir (20) est évidé à droite et à gauche de manière à ce qu‘il s‘insère à l‘intérieur entre les montants (6) et les planches de revêtement (10) et qu‘il dépasse à l‘extérieur des planches de revêtement (13).
23
Pose le panneau de comptoir (20) sur les planches de revêtement (13) et les supports latéraux (18) et (19). Aligne-les proprement et visse-les par le bas aux bois équarris (19) avec des vis à tête fraisée 4,5x60 mm.
Construire l'étagère
24
Les étagères d‘angle offrent un espace de rangement même dans les pièces les plus étroites, sans être gênantes. Pour chaque étagère, découpe un bois carré (21) de 40 x 40 x 200 mm et un bois carré (22) de 40 x 40 x 160 mm. Perce et fais deux trous de fixation de Ø 6 mm à l‘horizontale dans chaque bois et deux trous de Ø 5 mm à la verticale - l‘étagère y sera vissée plus tard. Aligne les bois équarris avec le niveau à bulle et reporte la position des trous de perçage avec la pointe de perçage sur les planches de revêtement (10) et (12). Perce ensuite les trous de vis avec Ø 6 mm.
25
Visse les bois équarris de l‘intérieur avec des vis à tête cylindrique M6 x 60 mm, une rondelle et un écrou borgne M6 sur les planches de revêtement (10) et (12).
26
Coupe une planche de 300 x 300 mm en diagonale ; tu obtiens ainsi deux étagères triangulaires (23). Ponce les bords à un angle de 45° et lisse toutes les surfaces de coupe. Pose la planche d‘étagère (23) sur les bois équarris et visse-la par le bas à travers les bois équarris avec des vis à tête fraisée 4,5x60 mm.
Couvrir le toit
Poser les chevrons
27
Pour le toit, place des chevrons dans le sens de la pente du toit. Découpe les chevrons (24) de manière à obtenir un débord de toit à l‘avant et à l‘arrière. Pose les deux chevrons extérieurs (24) sur les pannes (8), directement sur les poteaux (4), (6) et (5). Aligne-les à l‘avant et à l‘arrière avec le même dépassement. Visse ces deux chevrons sur les pannes avec des raccords angulaires. Utilise pour cela des vis de 4,5 x 30 mm.
Place le chevron central sur le poteau central (5), aligne-le parallèlement aux deux autres chevrons et visse-le également sur les pannes avec des raccords angulaires. Aligne les deux derniers chevrons au milieu des trois premiers et visse-les également sur les pannes avec des raccords angulaires. Est-ce que les poteaux (4), (6) ou (5) dépassent encore des chevrons (24) ? Coupe-les alors en haut, à fleur (en biais) avec les chevrons.
Clouer les planches
28
Pour la surface de support (25) de 2340 x 1940 mm pour la couverture du toit, cloue des planches de coffrage ou des panneaux de pose OSB perpendiculairement aux chevrons (24), tout autour avec le même dépassement par rapport à la construction de support composée de chevrons et de pannes. Visse ensuite des équerres de rive (26) sur la surface de support (25) en planches de coffrage ou en panneaux OSB afin d‘éviter que l‘eau ne s‘y infiltre.
Si tu prévois un système de drainage du toit, le débord de toit doit être suffisamment important pour que l'eau s'écoule dans la gouttière.
Poser le carton bitumé
29
Pose le carton bitumé (27) en lés de bas en haut avec un chevauchement d‘au moins 10 cm sur la surface de support (25) et fixez-le avec des pointes de carton bitumé - veille à ce que la surface de support soit ensuite entièrement recouverte et protégée par le carton bitumé.
Poser du carton bitumé
30
Le carton bitumé ne suffit pas à lui seul pour couvrir le toit, il ne constitue qu‘une base, par exemple pour les bardeaux bitumineux (28). En outre, un système de drainage du toit peut être installé avant la couverture.Tu trouveras d‘autres conseils sur le thème de la couverture de toit dans notre guide.
Aménager un bar en plein air
31
Ton bar d‘extérieur est maintenant prêt. Il ne te reste plus qu‘à t‘installer et à prendre place. Santé!
Consignes de sécurité
Important. Lire attentivement ces informations.
Ces instructions ont été rédigées avec le plus grand soin, mais ne peuvent indiquer qu'une procédure possible. Evalue donc tes propres capacités de manière réaliste et, en cas d'incertitude, fais impérativement appel à des conseils professionnels ! HORNBACH décline toute responsabilité en cas de mauvaise utilisation des matériaux et des outils ainsi qu'en cas de montage non conforme aux règles de l'art.
- La barre Outdoor ne doit pas être utilisée pour faire de l'escalade ou de la gymnastique. Pour prévenir les accidents dus aux chutes, faire prendre conscience des risques aux enfants en particulier.
- Porter un équipement de protection approprié lors de toutes les étapes de travail.
- Poncer les surfaces brutes de sciage avant la construction du meuble afin de prévenir les blessures (par ex. éclats).
- Toutes les arêtes doivent être usinées de manière optimale avec une défonceuse (fraise d'un rayon minimum de 3 mm). Si tu ne disposes pas d'une défonceuse, le chant doit être poncé à la main avec un rayon minimum de 2 mm.
