Calculer la puissance de chauffe pour son radiateur
Tu dois tout d'abord déterminer la puissance nécessaire de ton chauffage. Elle est très facile à calculer!
Pour cela, il faut d'abord connaître la puissance de chauffage. Elle se compose des facteurs suivants:
- La température de départ du chauffage
- La température de retour du chauffage
- La température ambiante
Les anciens chauffages centraux fonctionnent encore avec des températures de départ élevées de 80 °C ou 90 °C. Selon la directive actuelle concernant l'isolation thermique, les installations de chauffage sont utilisées dans des zones à basse température.
Pour déterminer la puissance nécessaire, utilise un principe de base classique. C’est facile:
- Déterminer la taille de la pièce (par ex. 20 m²)
- Sélectionner la température ambiante souhaitée
- Retrouver la puissance de chauffage en fonction de l'année de construction de la maison (W/m²) dans le tableau ci-dessous
| Température ambiante souhaitée | 18 °C | 20 °C | 24 °C | |
|---|---|---|---|---|
| Année de construction de la maison | jusqu'en 1982 | 111,6 W/m² | 121,6 W/m² | 141,7 W/m² |
| 1983 jusqu'en 1994 | 90.0 W/m² | 99,2 W/m² | 115,9 W/m² | |
| à partir de 1995 | 73,9 W/m² | 80,8 W/m² | 94,6 W/m² | |
Voici un exemple de calcul:
Une salle de bains dans une maison datant de 1993 compte 20 m²
La puissance de chauffage (W/m²) pour une température ambiante de 24 °C est de 115,9 W/m².
Utilise la formule suivante pour le calcul de la puissance de chauffage:
20 m² x 115,9 W/m² = 2 318 W
Nous recommandons d'effectuer le calcul pour 100 W/m² au minimum.
Pour choisir le radiateur en fonction de la puissance de chauffage définie, il est important de tenir compte des facteurs suivants:
- La puissance de chauffage nécessaire définie (voir ci-dessus)
- Le niveau de température de départ (réglage de la chaudière)
- Contraintes de construction (par ex. embrasure de fenêtre)
- La taille du radiateur (surface, type de radiateur)
- Emporter ou commander un radiateur
Les tableaux suivants fournissent des informations pour bien choisir ton radiateur plat:
1. Sélectionner le tableau avec la température de flux adaptée
2. Sélectionner la puissance de chauffage nécessaire (W) dans le tableau (éventuellement plusieurs radiateurs)
3. Déterminer le radiateur souhaité avec la taille appropriée

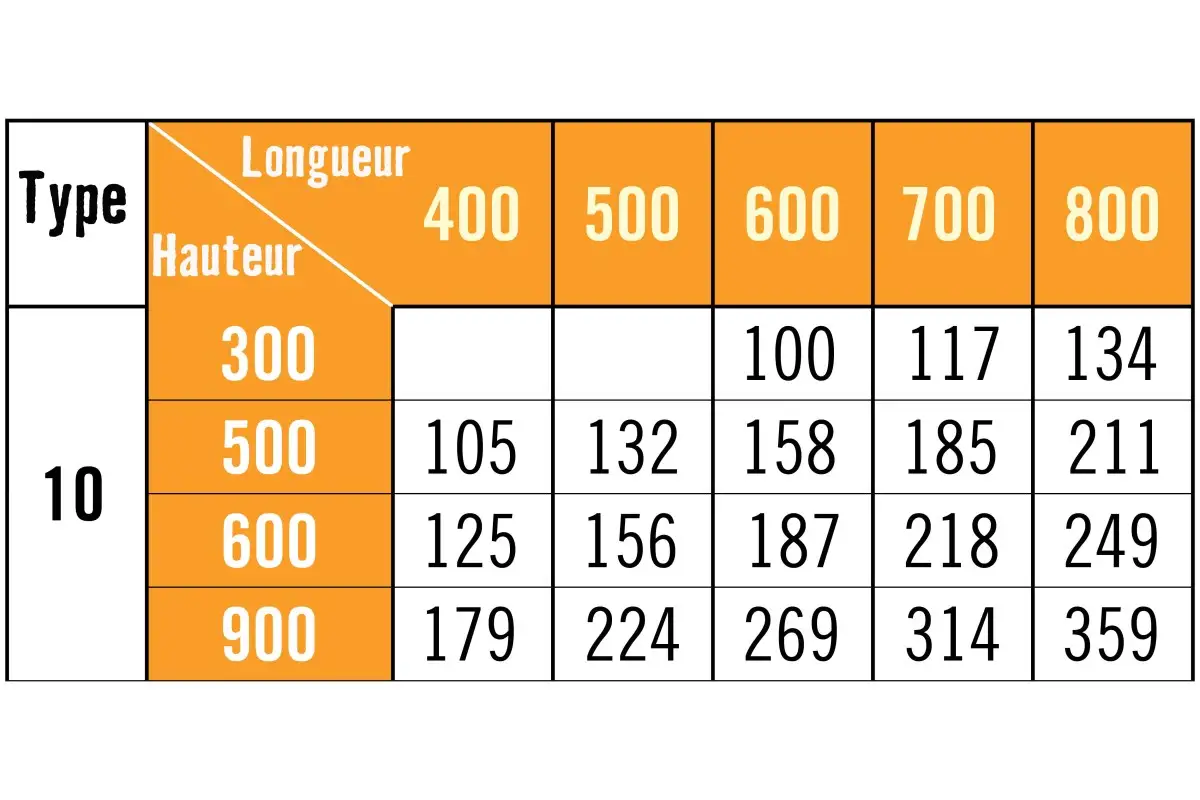

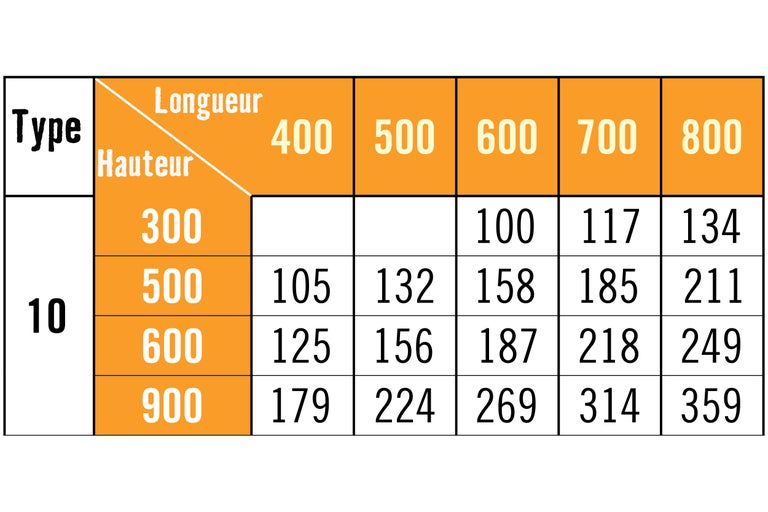

Puissance de chauffage en watts (W) – Explication
Dimensions du radiateurs (hauteur x longeur): Cellules oranges en haut et sur le côté
Type de radiateur: A gauche dans les cellules en dessous de la cellule "type"
Puissance de chauffage en watts: Cellules blanches au centre

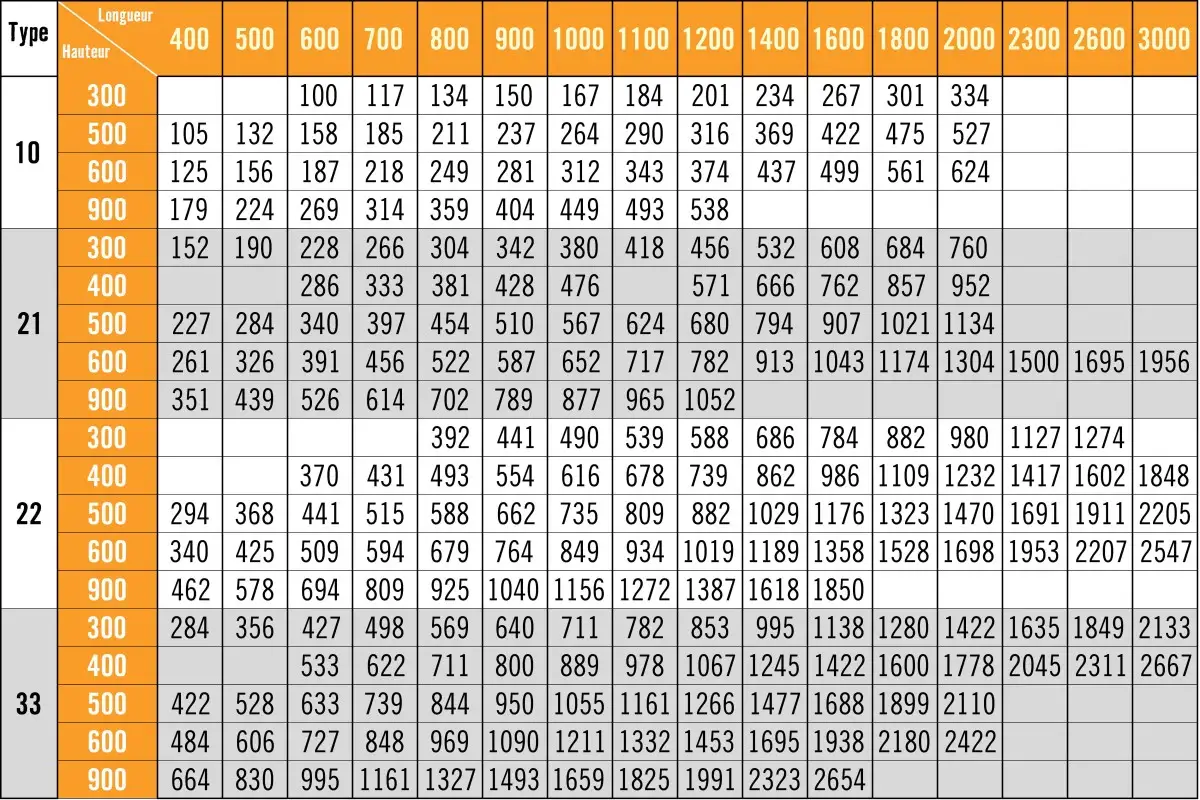

Puissance de chauffage en watts (W) Température de départ de 55 °C

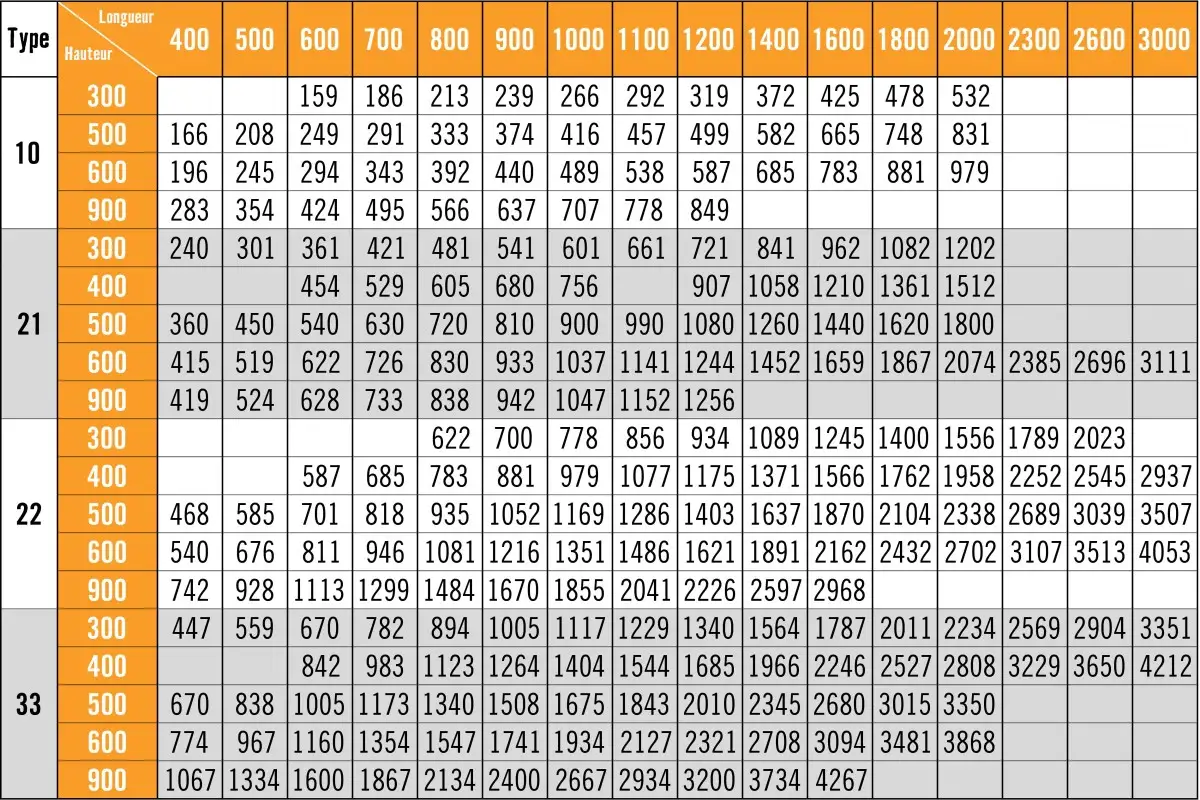

Puissance de chauffage en watts (W) Température de départ de 70 °C

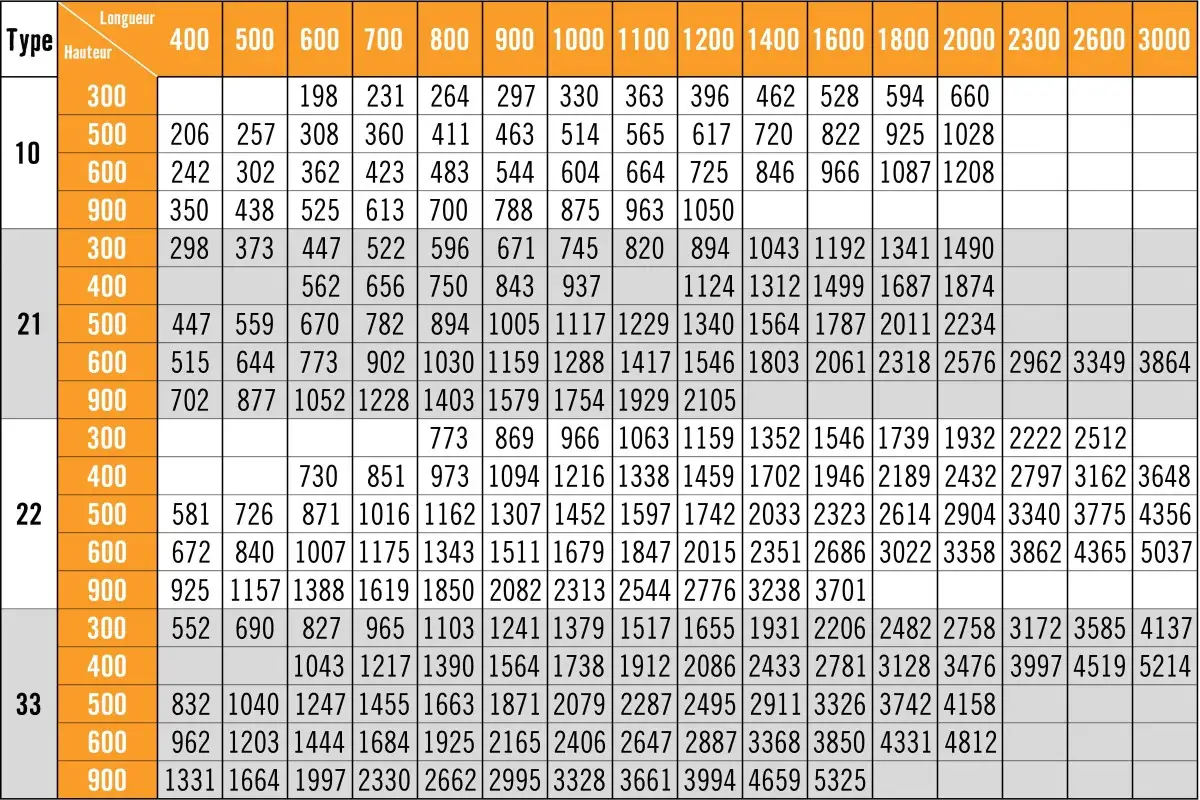

Puissance de chauffage en watts (W) Température de départ de 75 °C
Taille des radiateurs à basse température de départ
Pour une température de départ basse, tu as besoin d'un radiateur plus grand pour la même puissance de chauffage. La taille du radiateur dépend de la longueur, hauteur ainsi que de la profondeur d'installation. La profondeur d'installation est déterminée par le type de radiateur (voir ci-dessus).
Installation d'un radiateur: nos instructions
Différents types de radiateur
Les radiateurs ne se ressemblent-ils pas tous? Pas du tout! Si l'on y regarde de plus près, il y a là aussi des dizaines de différences. Longs, larges, étroits, grands, petits, articulés, rainurés, lisses... Le choix du bon radiateur dépend des circonstances entre tes quatre murs, du type de construction et du type de raccordement.
Commençons par le début. Lors du choix d'un radiateur, tu dois tenir compte non seulement de la forme et de la couleur, mais aussi du mode de transmission de la chaleur. Celui-ci est d'une importance décisive pour un climat ambiant agréable dans les pièces d'habitation.
Contrairement à la chaleur de convection, qui résulte du réchauffement de l'air froid au niveau du radiateur et qui entraîne une circulation accrue de l'air et de la poussière dans la pièce, la chaleur de rayonnement est produite par des rayons dans le domaine infrarouge qui ne réchauffent que les objets solides tels que les murs et les meubles et qui, de ce fait, ne font pas tourbillonner l'air ambiant.
Tu obtiendras ici un aperçu des possibilités qui s'offrent à toi. Les modèles tels que les radiateurs plats émettent une part plus importante de chaleur par convection, tandis que les chauffages au sol ou les chauffages à infrarouge émettent davantage de chaleur par rayonnement.
Radiateur plat
Les radiateurs plats sont idéaux pour les logements neufs ou modernisés. La surface lisse garantit un design élégant. Les radiateurs plats sont disponibles avec 6 raccordements. Mais il est également possible de n'utiliser que les 4 raccordements latéraux.

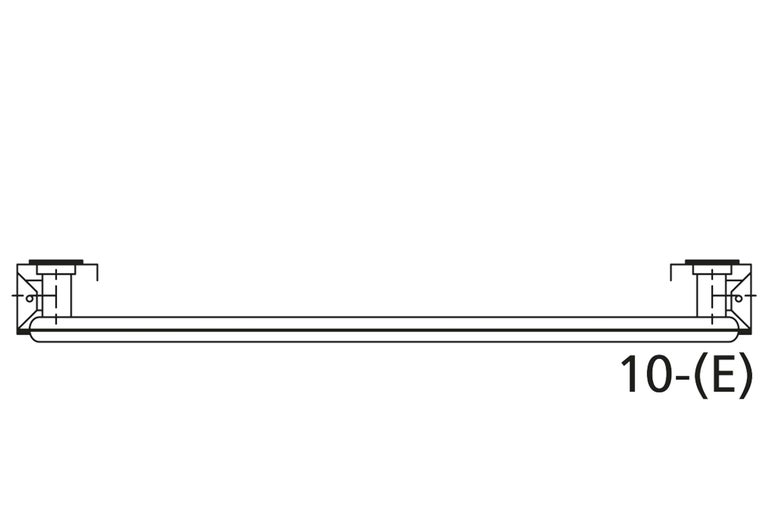

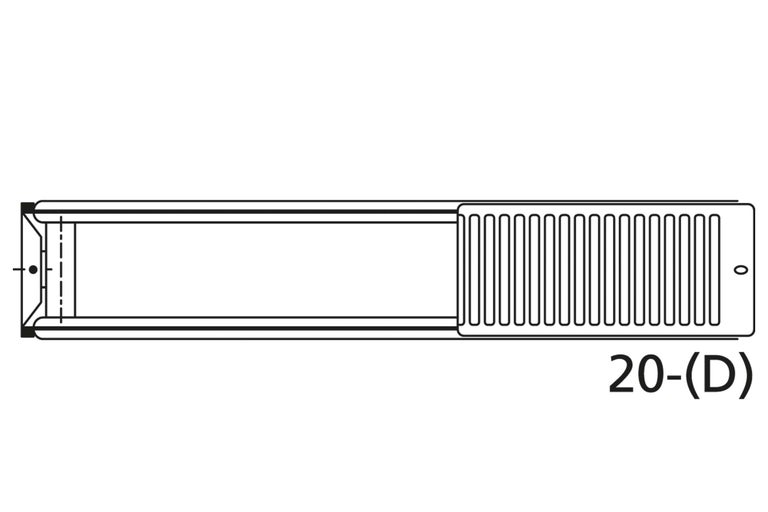

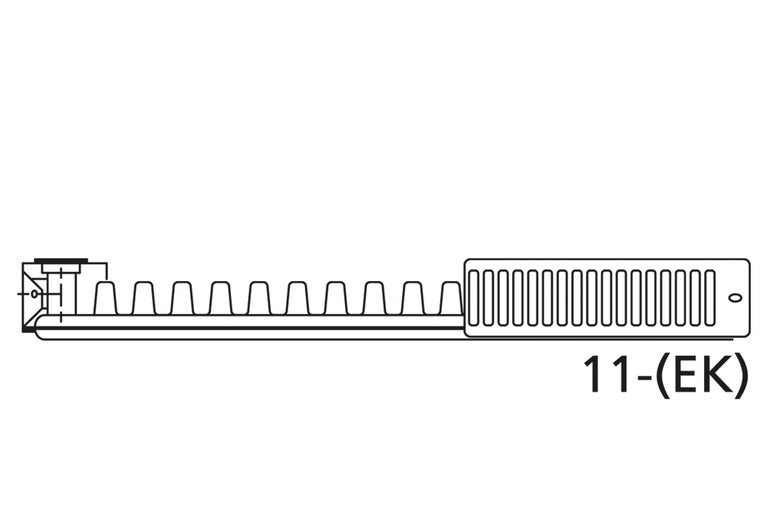

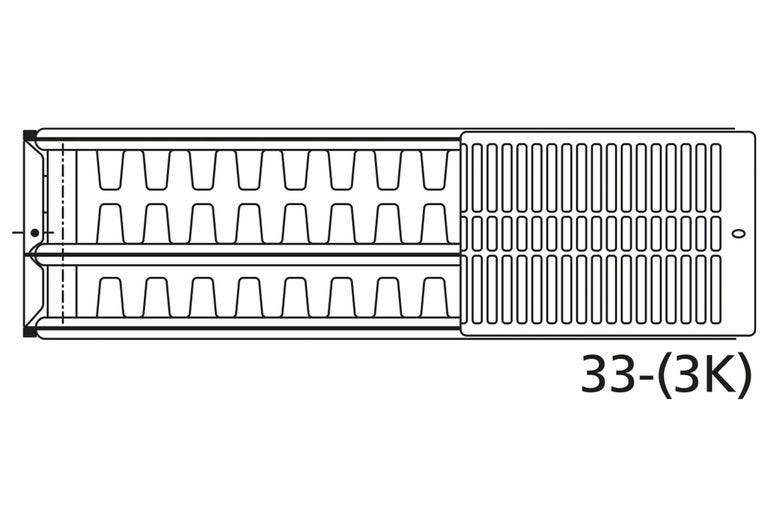

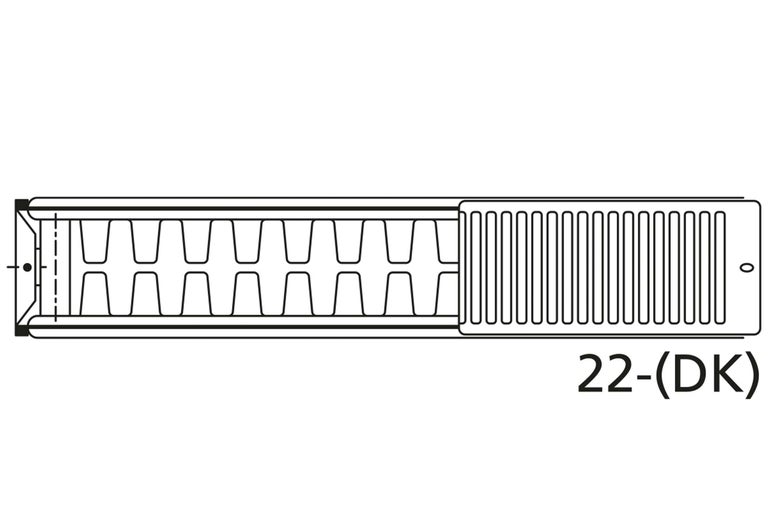

Il existe différentes désignations de type, en fonction du modèle. Le premier chiffre indique le nombre de panneaux et le second, le nombre de tôles de convection. Il en résulte des désignations de type comme 10, 12, 22, 30, etc.

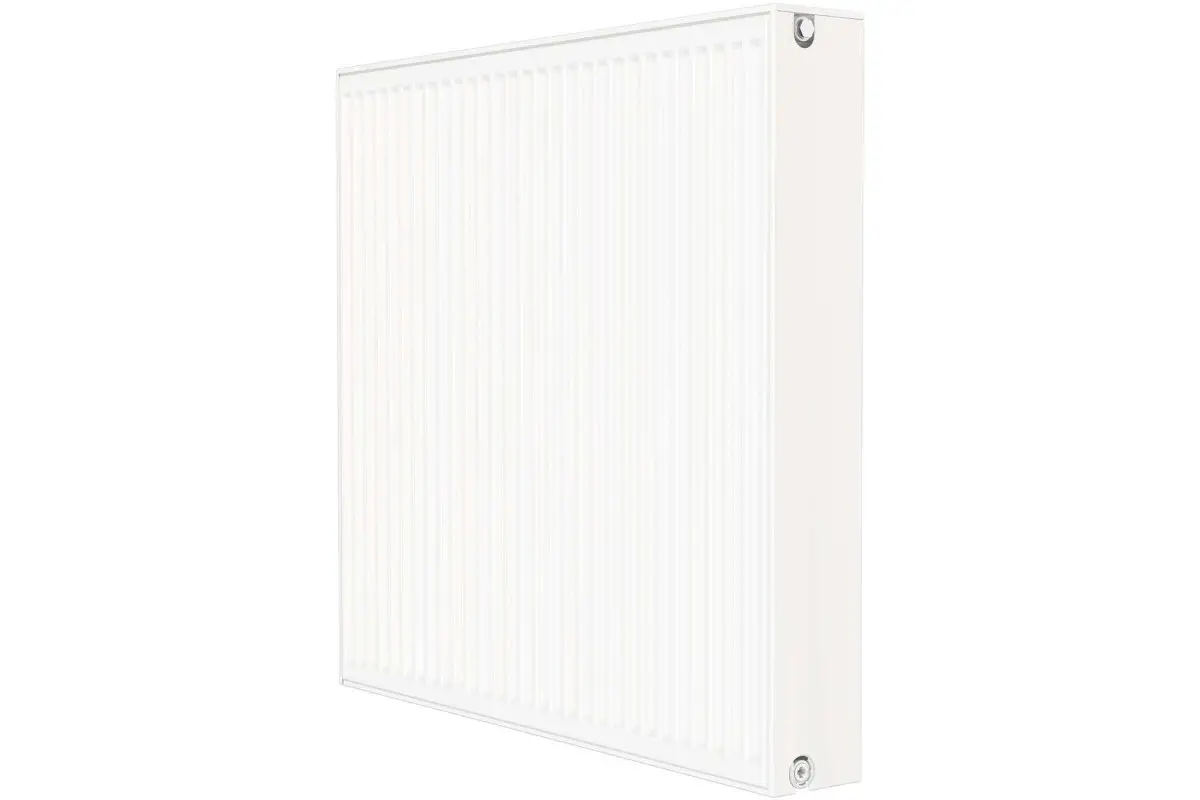

Radiateur de rechange
Ce sont des radiateurs utilisés afin de moderniser ou remplacer les anciens radiateurs en fonte et à colonne ou les radiateurs DIN.
Les radiateurs de rechange ont les mêmes entraxes de raccord que les anciens modèles de radiateurs et sont donc compatibles avec ces derniers. Cela facilite le remplacement des anciens modèles.

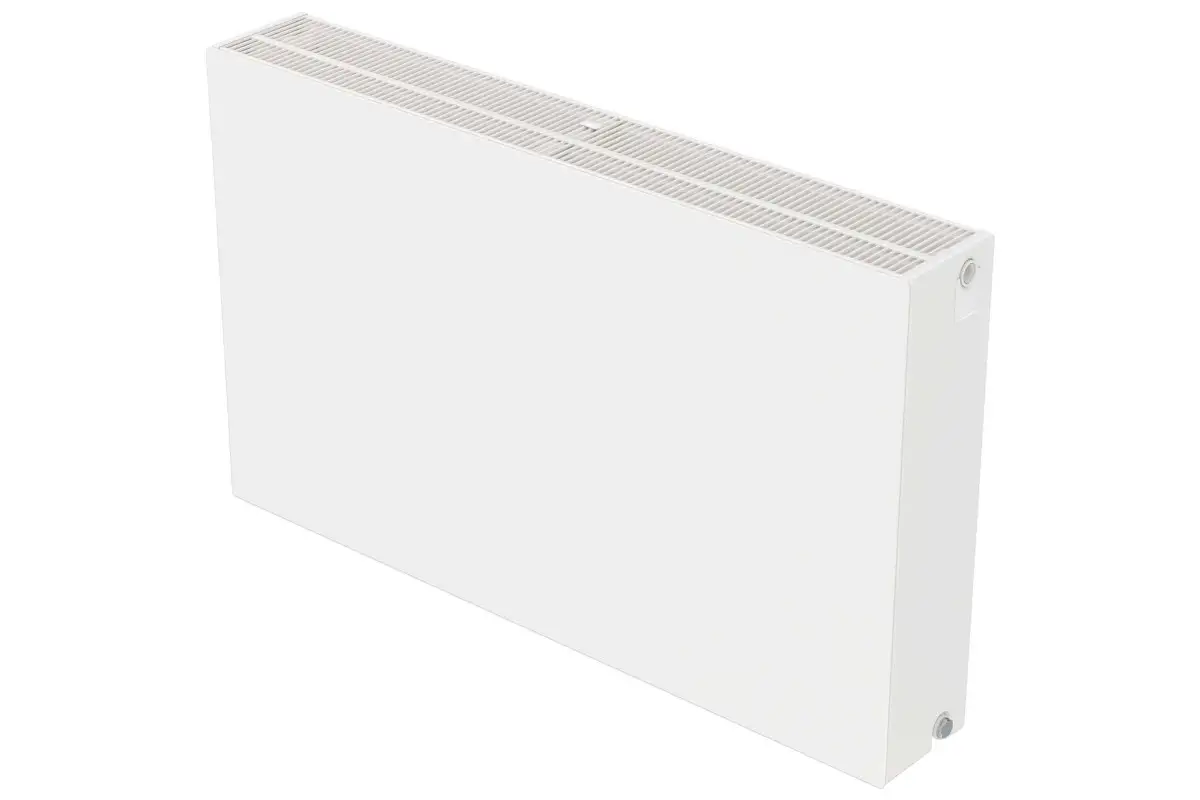

Radiateur de rechange plan
Un radiateur de rechange plat combine les avantages des deux types de radiateur, plat et de rechange.
Les modèles à l'aspect moderne sont lisses, soudés au laser sur tout le tour, faciles à nettoyer et équipés d'un panneau avant et arrière dans lesquels l'eau circule. Ils remplacent facilement et rapidement les anciens radiateurs et surtout sans faire de saleté. Les radiateurs de rechange plats permettent de chauffer efficacement sur un plan énergétique grâce à la grande surface de rayonnement calorifique et la faible quantité d'eau.
Radiateurs à robinetterie intégrée

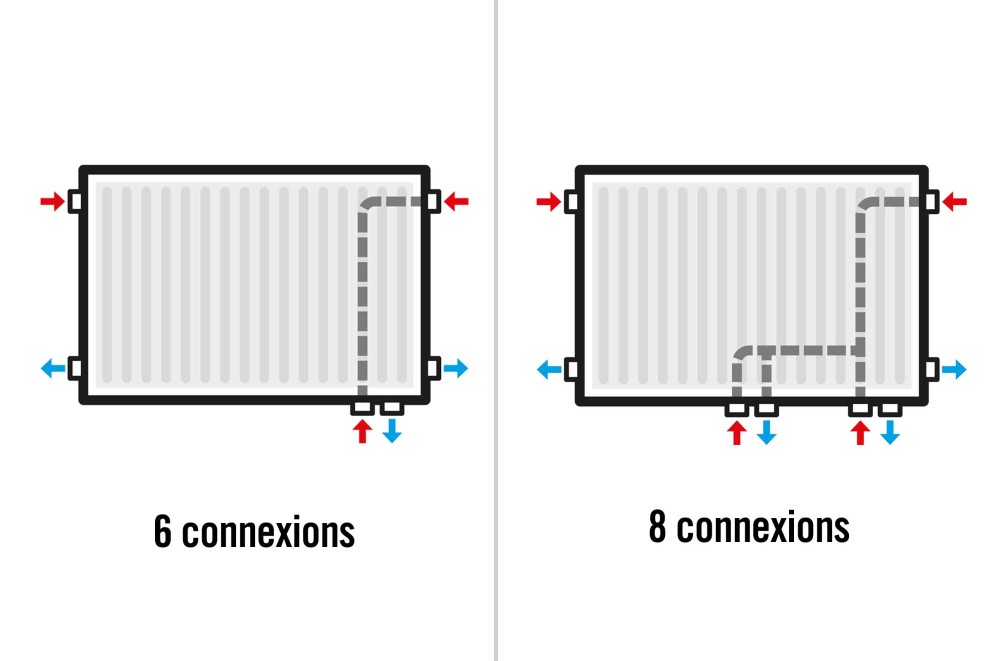

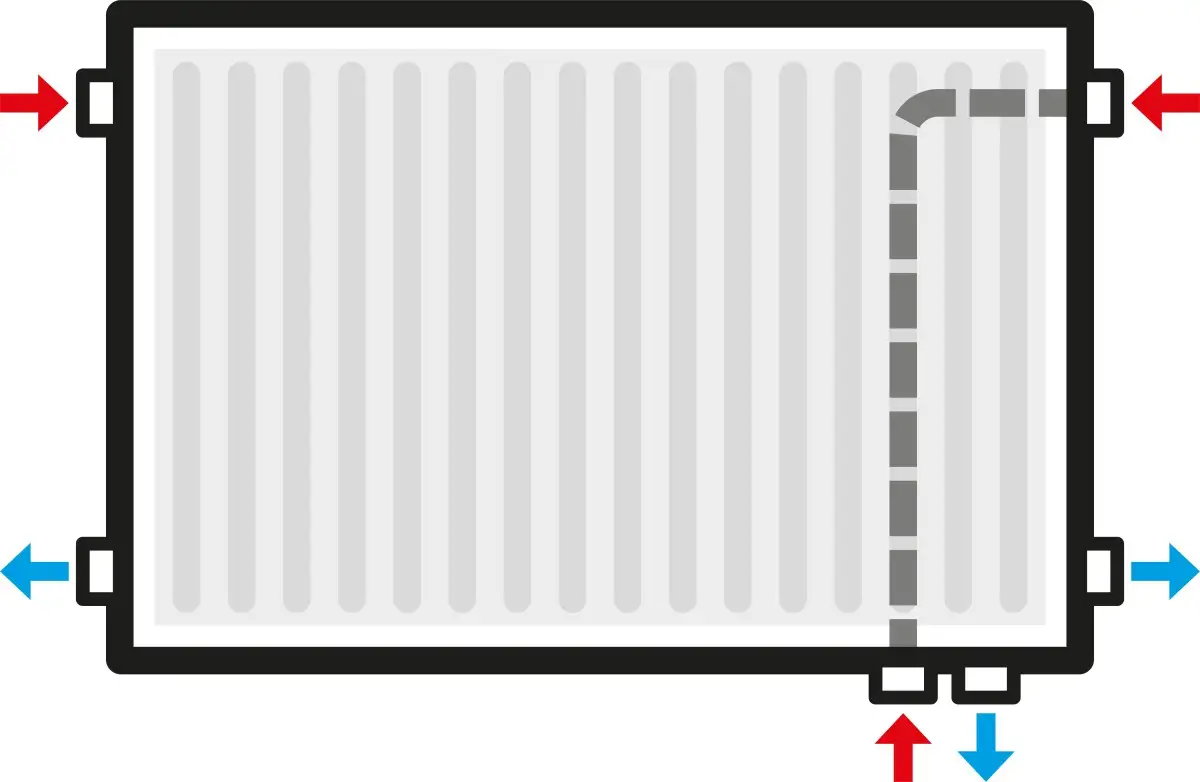

Un radiateur à robinetterie dispose de six possibilités de raccordement. Il est donc plus souvent appelé radiateur sextuple.
Ces raccordements se situent aussi bien sur le côté à droite et à gauche que sous le radiateur. Si tu ne souhaites utiliser que les quatre raccordements latéraux, tu peux aussi utiliser le radiateur comme radiateur compact.
Il existe également l'alternative du radiateur à robinetterie avec huit possibilités de raccordement.
Les radiateurs à robinetterie sont souvent utilisés dans les constructions neuves!

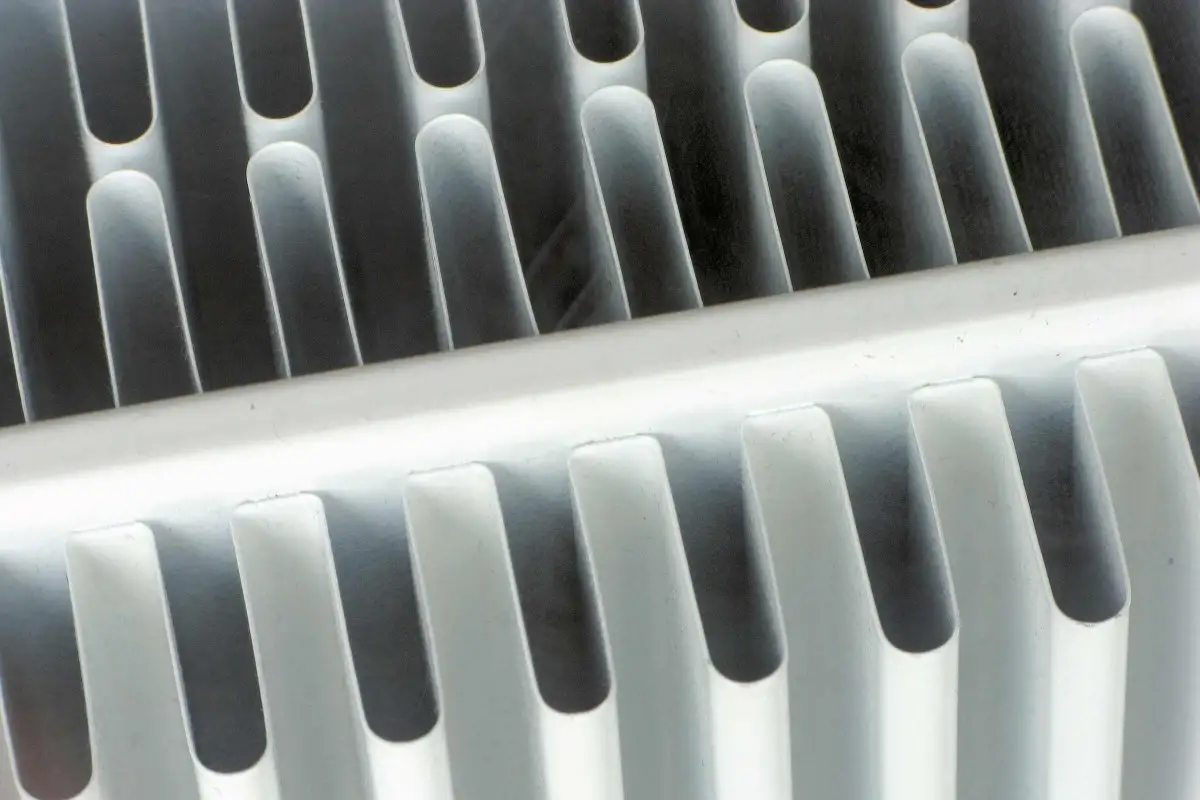

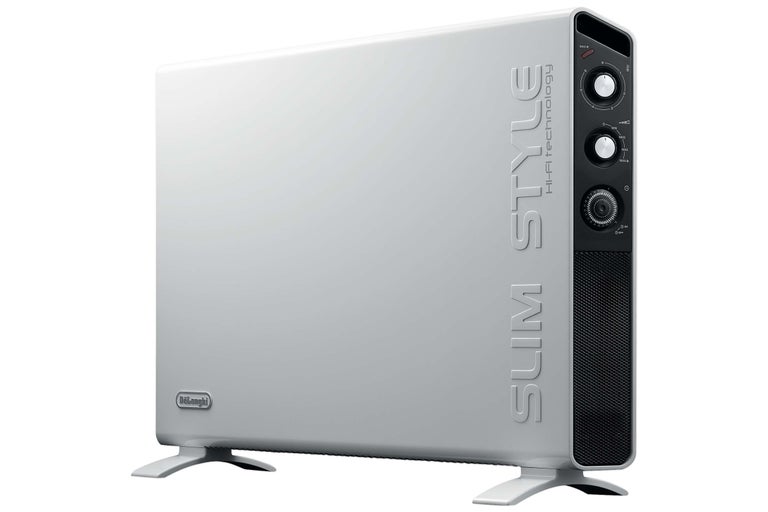

Convecteurs
Pour ce type de radiateur, des lamelles en aluminium, en cuivre ou en tôle d'acier sont fixées sur les tuyaux dans lesquels l'eau circule. L'air froid s'y réchauffe. Il en résulte une chaleur convective.
Avantages
- Ce système chauffe rapidement.
- En général, ces radiateurs sont légers et plus petits que les autres types, ils peuvent ainsi être installés dans des espaces réduits.
- Les convecteurs peuvent très bien être installés par ex. dans des plinthes devant de grandes portes de terrasse, des vitrines de magasins ou sous des bancs et des rayons de magasin.
Inconvénients
- Les convecteurs ne sont pas la solution idéale pour le climat ambiant. Ils favorisent une circulation de l'air élevée et font ainsi tourbillonner les particules de poussière dans l'air, ce qui est mauvais pour les personnes allergiques.
- Ils sont difficiles à nettoyer en raison des lamelles.

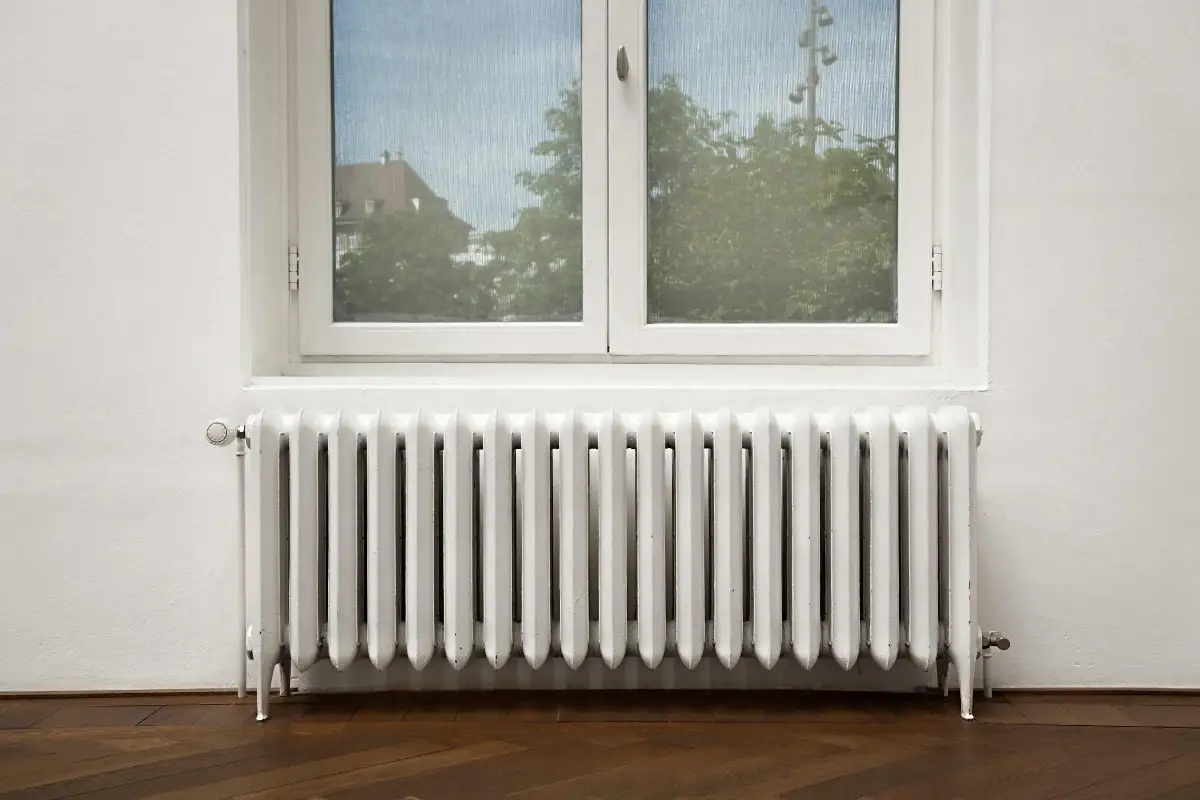

Radiateurs à colonnes
Dans ce cas, des éléments individuels et standardisés en tôle d'acier sont reliés entre eux dans le nombre souhaité.
Avantages
- Le montage de ce type de radiateur est pratique, il peut répondre à de nombreuses exigences en matière de puissance calorifique.
- Les radiateurs à colonnes sont un type de radiateur économique.
Inconvénients
- 70 % de l'émission de chaleur se fait sous forme de convection, ce qui a tendance à créer un climat ambiant désagréable.

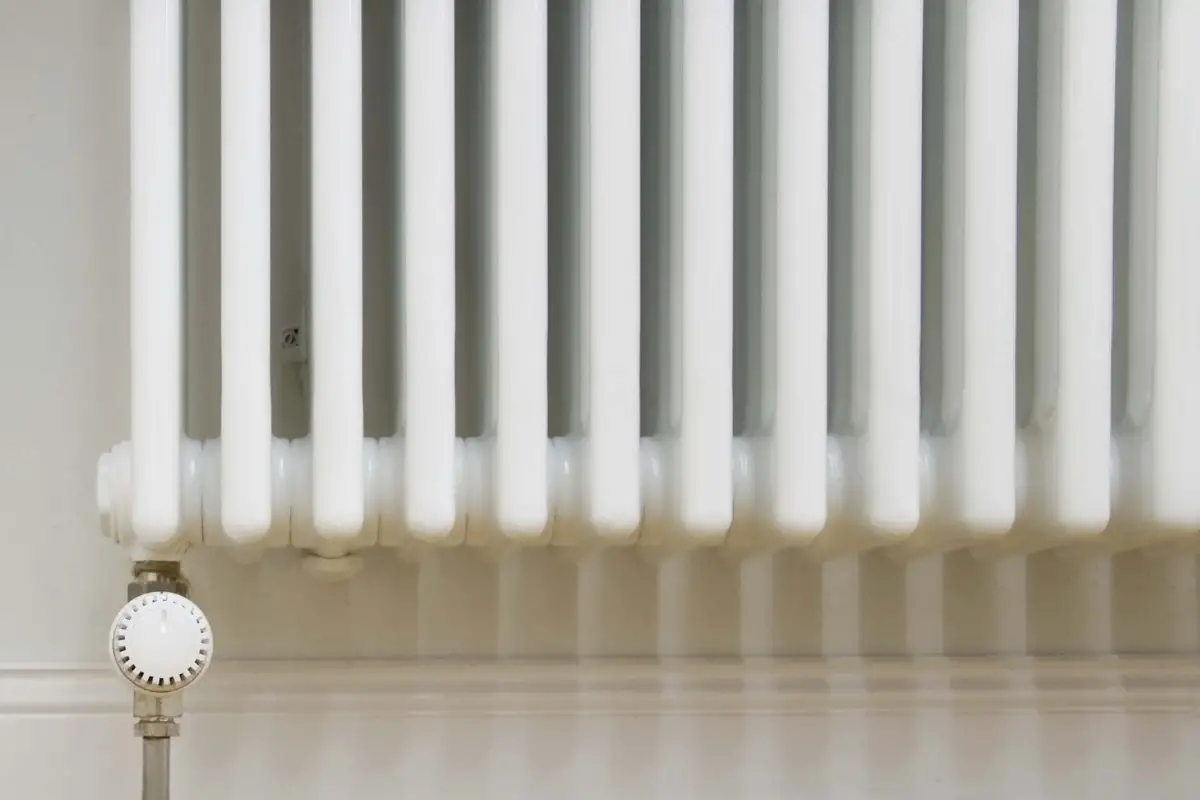

Radiateurs tubulaires
Les radiateurs tubulaires sont une évolution des radiateurs à colonnes.
Avantages
- Il s'utilisent de manière flexible et sont disponibles en différentes couleurs, hauteurs et profondeurs, avec des tubes installés les uns derrière les autres dans le nombre souhaité ou dans des formes spéciales.
- Les radiateurs tubulaires sont particulièrement appréciés sous la forme de sèche-serviettes pour les salles de bains, comme radiateurs d'appui de fenêtre avec des rangées de tubes disposées verticalement ou comme séparateurs de pièces décoratifs. Lorsqu'ils ne sont pas installés sur le mur, ils donnent alors leur pleine puissance.
- Bonne conductivité thermique
- Longue durée de vie
- Faciles à nettoyer
Inconvénients
- Comme pour les radiateurs à colonnes, la transmission de chaleur se fait à environ 70 % par convection, ce qui crée un climat ambiant désagréable.
Plancher chauffant
Le chauffage par le sol est particulièrement apprécié. La première question à se poser est de choisir un système humide ou sec.
La différence réside dans le fait que le système est installé au-dessus de la couche d'isolation dans la chape liquide ou dans des plaques de mousse et recouvert de dalles à sec.
Avantages
- La chaleur est générée de 2/3 par chaleur rayonnante = chaleur agréable, climat ambiant sans poussière avec une répartition uniforme de la chaleur
- Températures de départ réduites, de sorte que le fonctionnement peut se faire par une installation photovoltaïque
- Le chauffage est «invisible», créant plus d'espace dans la pièce pour d'autres éléments
Inconvénients
- Forte inertie des surfaces chauffantes au sol
- Coûts d'investissement plus élevés
- Suivant les installations, les modifications ultérieures sont la plupart du temps compliquées ou impossibles

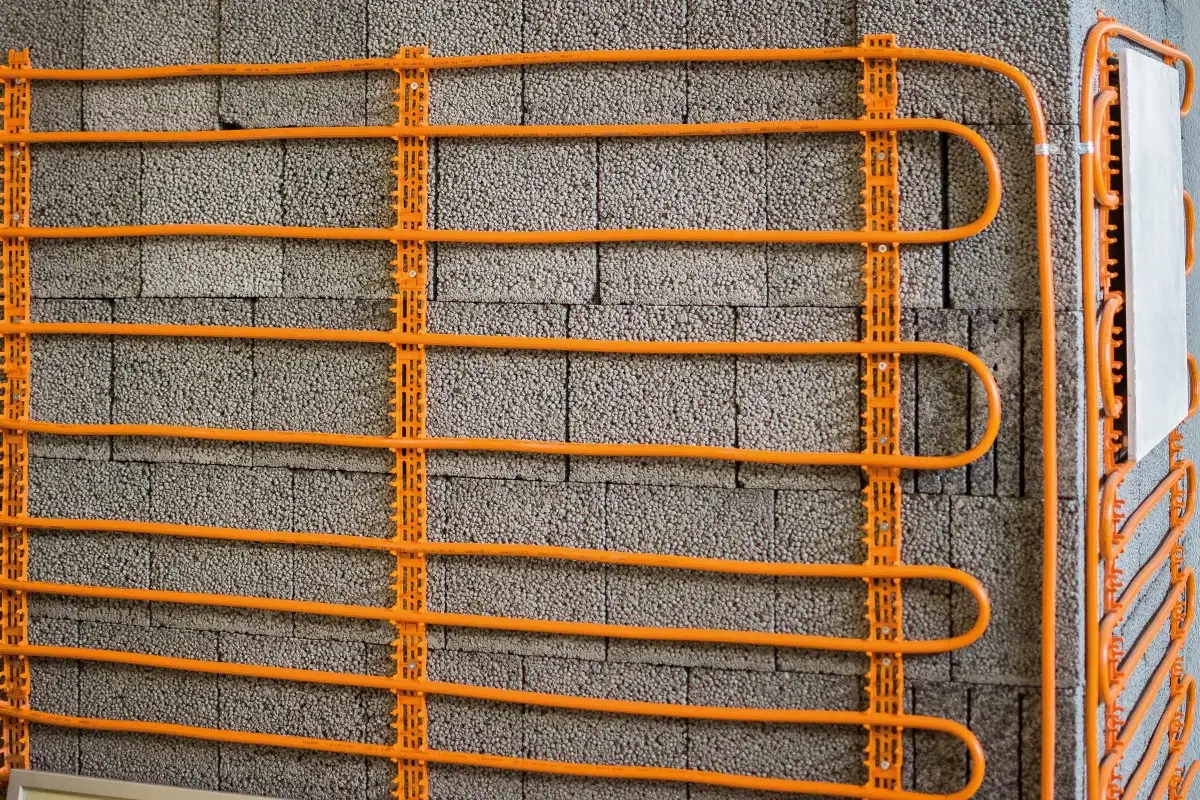

Chauffage mural
On ne le rencontre pas souvent, le chauffage mural. Il est installé de la même manière que le chauffage par le sol, mais verticalement.
Avantages
- La chaleur frappe le corps perpendiculairement, ce qui est agréable
Inconvénients
- Aucun meuble ne doit être placé devant les murs
- Les murs extérieurs doivent être bien isolés

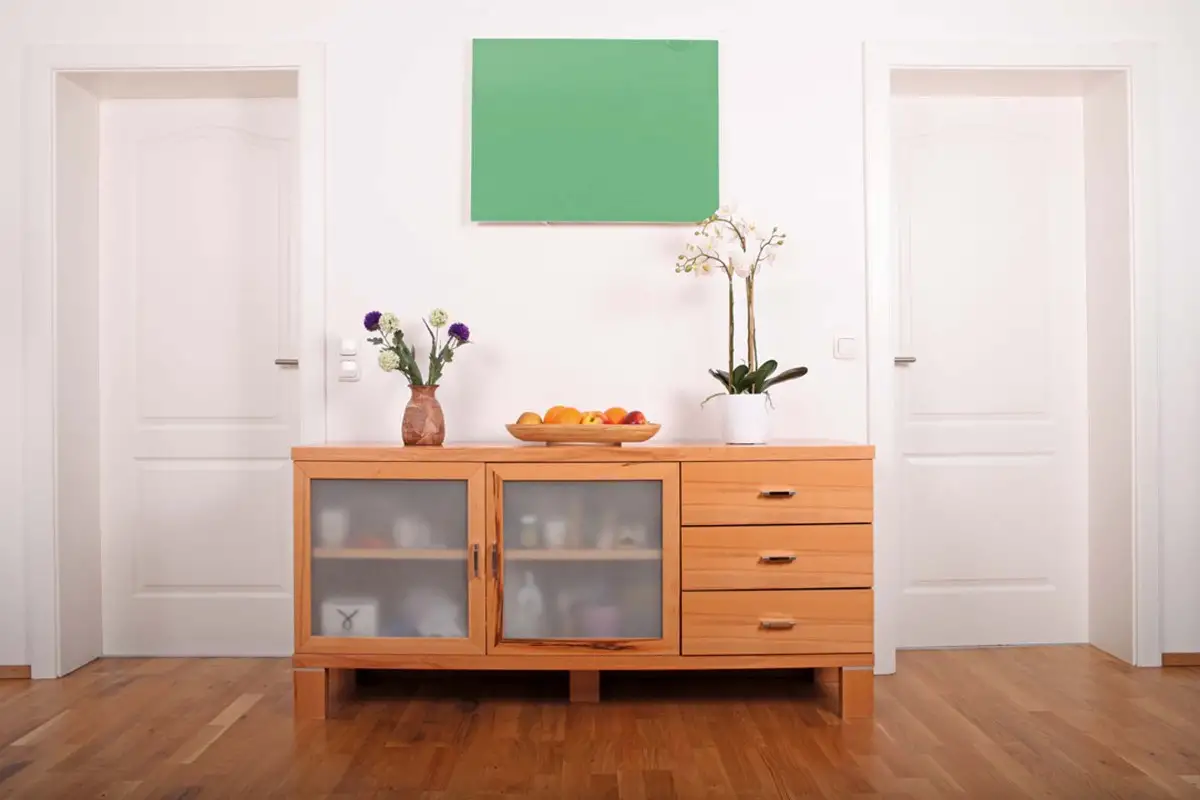

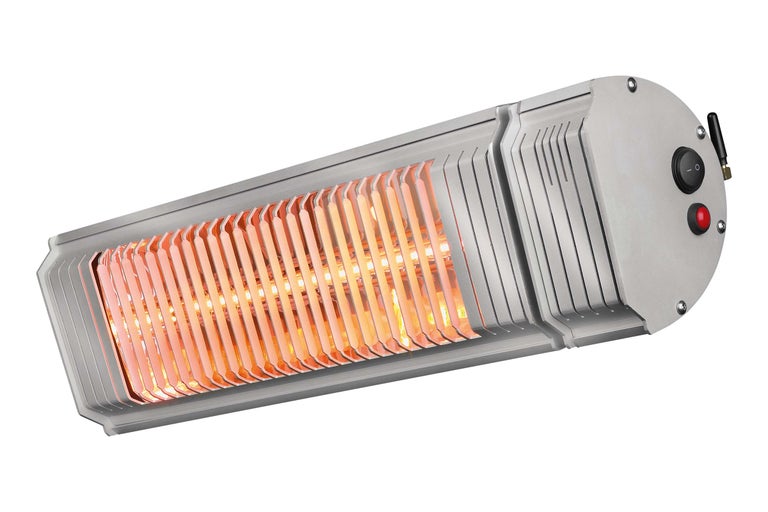

Radiateur/panneau infrarouge
Le chauffage infrarouge permet de chauffer efficacement. Tu peux ainsi économiser jusqu'à 50 % de tes coûts énergétiques par rapport aux systèmes de chauffage classiques. La chaleur est générée par des rayons infrarouges non visibles par l'œil humain. La chaleur est générée en illuminant le corps de chauffe. Tu peux piloter le système via un thermostat radio.
Avantages:
- Temps de préchauffage réduits
- Peut être alimenté en électricité à partir d'une installation photovoltaïque
- Aspect moderne, peut également être utilisé comme élément de décoration
- Peut être utilisé de façon temporaire
- Faibles coûts d'acquisition
- Peut être utilisé à l'intérieur et à l'extérieur
Inconvénients:
- Frais d'exploitation élevés
- Condition: la maison doit avoir un bon niveau d'isolation
Chauffage par le sol
Avec les radiateurs traditionnels, l'air est chauffé, monte, se refroidit et descend. De ce fait, beaucoup de poussière est soulevée, ce qui assèche l'air. La pièce est fraîche en bas et chaude en haut. C'est un gaspillage d'énergie, surtout dans les pièces hautes, car la plus grande partie de la chaleur est suspendue sous le plafond.
Les chauffages au sol chauffent la pièce par rayonnement. La pièce est plus chaude au sol et se refroidit vers le haut. Le sol n'est jamais chaud, mais uniformément tiède. Aucune poussière n'est soulevée et l'air ne s'assèche pas.
- Les chauffages au sol peuvent désormais être posés sur presque tous les supports et combinés avec presque tous les revêtements de sol.
- De plus, un chauffage par le sol permet d'abaisser facilement la température ambiante de 2 à 3 °C sans que le confort en soit affecté. Cela permet d'économiser de l'énergie et de l'argent!
- En tant que source de chaleur invisible, tu économises de la place dans la pièce, car il n'est plus nécessaire d'installer des radiateurs inesthétiques ou encombrants.
Chauffage par le sol à eau ou électrique? Nous te présentons les principales caractéristiques et différences des deux variantes.
Chauffage au sol électrique
Un chauffage par le sol électrique est composé de câbles de chauffage qui offrent une grande sécurité! Les câbles de chauffage sont fixés sur des trames autocollantes qui sont disponibles sous forme de rouleaux dans différentes longueurs et avec une largeur de 50 cm. Les bandes de trame peuvent être posés rapidement et avec précision. La faible hauteur de construction de 2,5 mm signifie que tu n'as pas besoin de surélever les portes pour la pose d'un chauffage par le sol électrique.
Si une rupture de câble devait survenir dans un chauffage électrique par le sol, la mise à la terre intégrée veille à ce que le système soit déconnecté immédiatement. Cela permet d'éviter tout risque.

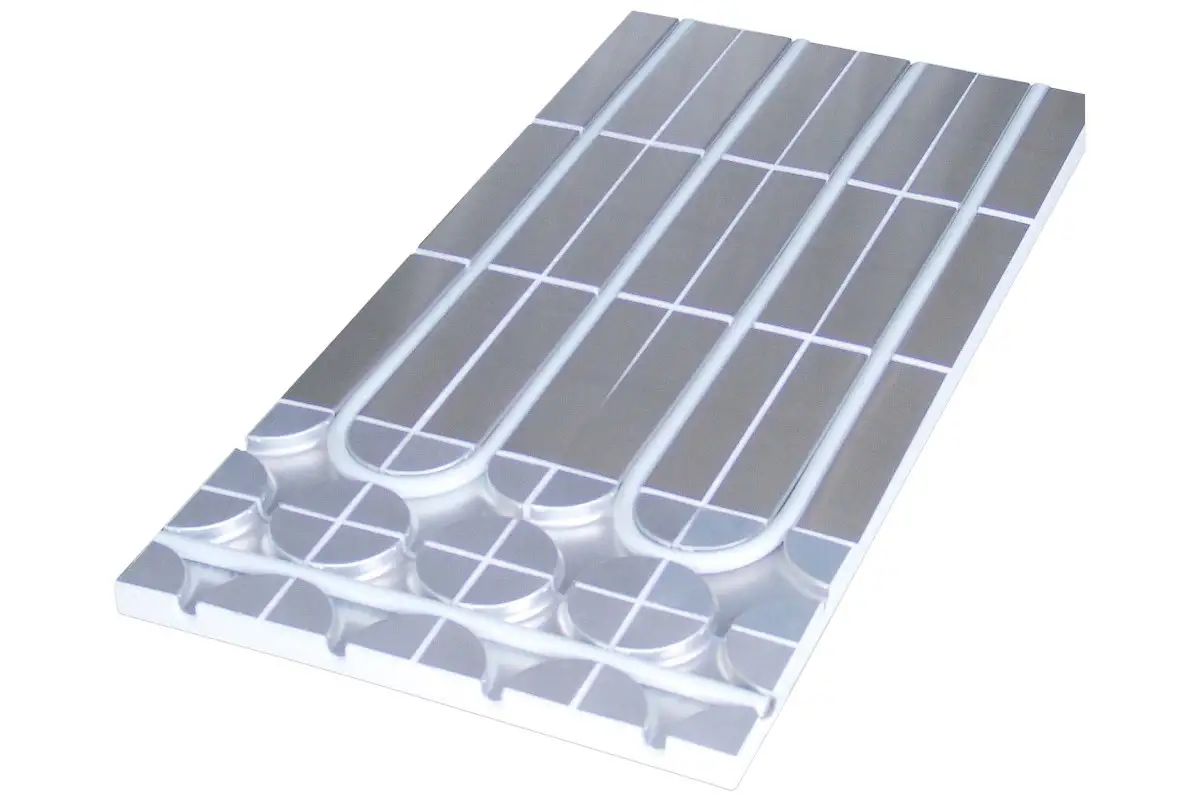

Chauffage au sol à eau
Le plancher chauffant à eau est composé d'un conduit PE-RT qui est appliqué sur un isolant thermique autocollant. Ces isolants sont également disponibles sous forme de rouleaux et simplifient considérablement la pose.
Le système de chauffage au sol hydraulique peut facilement et en toute sécurité être raccordé à ton système de chauffage existant et être régulé par un limitateur de température de retour. La hauteur de construction des modèles actuels est de 10 mm.
Réglage des chauffages par le sol
Afin de réguler la température du plancher chauffant, il existe toute une gamme de thermostats avec différentes fonctions, qui permettent de régler et de maintenir la température souhaitée. Tu peux également chauffer de cette façon les maisons de vacances et les caves et être ainsi préservé du gel, qu'importe la température extérieure.
Celui qui pense que l'on a toujours les pieds froids quand on a du carrelage au sol se trompe! En effet, le carrelage est le revêtement de sol qui se prête le mieux au chauffage au sol économe en énergie. Cela est principalement dû à sa faible résistance au passage de la chaleur. Grâce à la forte conductivité thermique du carrelage, il chauffe très rapidement toutes les pièces souhaitées.
Aménager des pièces avec des radiateurs design
Les radiateurs peuvent également être très esthétiques et être utilisés pour aménager l'espace d'habitation. Alors que les radiateurs de salle de bains ne sont à leur place que dans la salle de bains, les radiateurs design peuvent être utilisés dans différents espaces d'habitation, par ex. dans la cuisine ou dans le couloir.

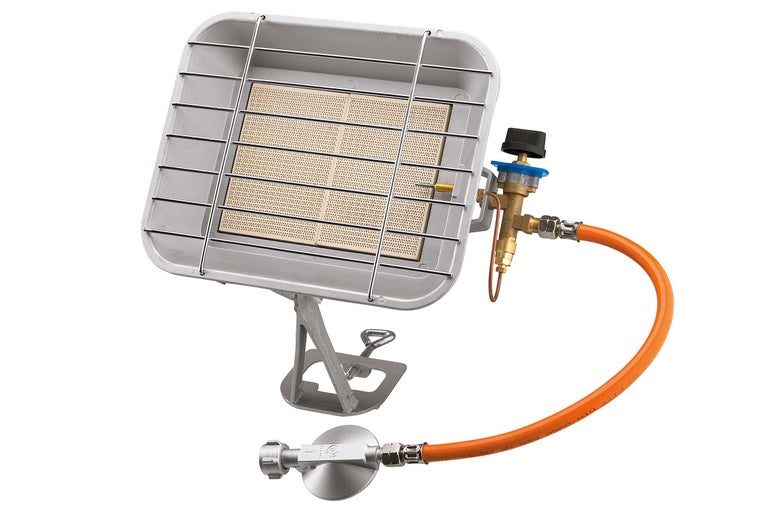

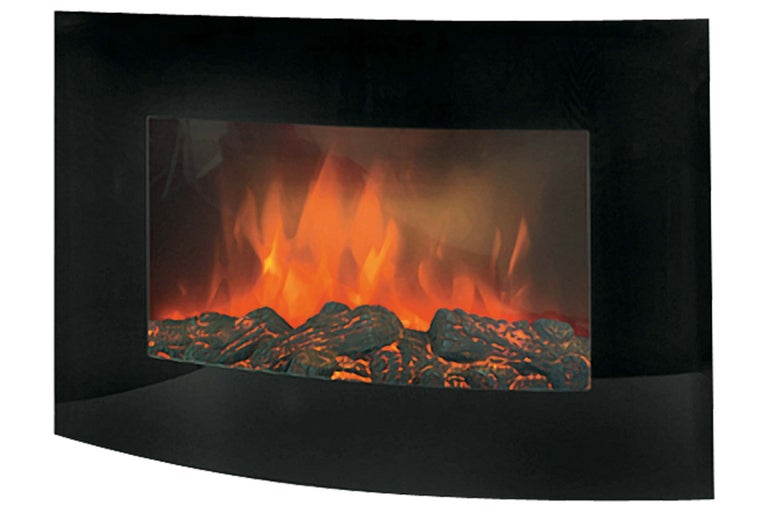

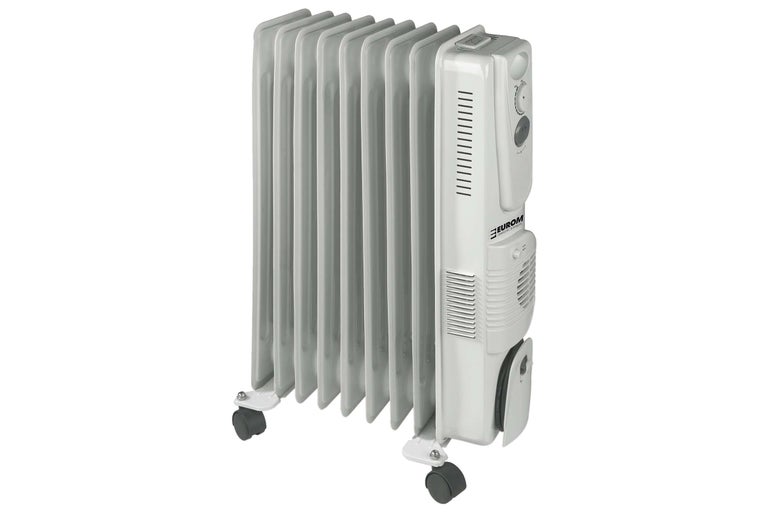

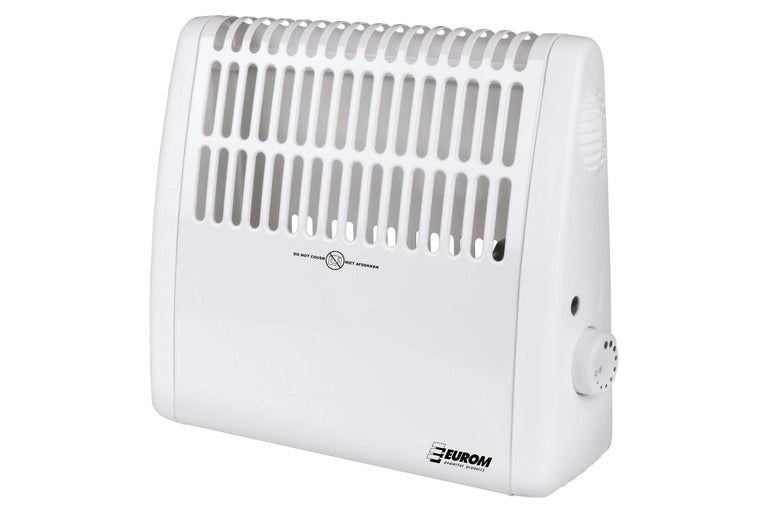

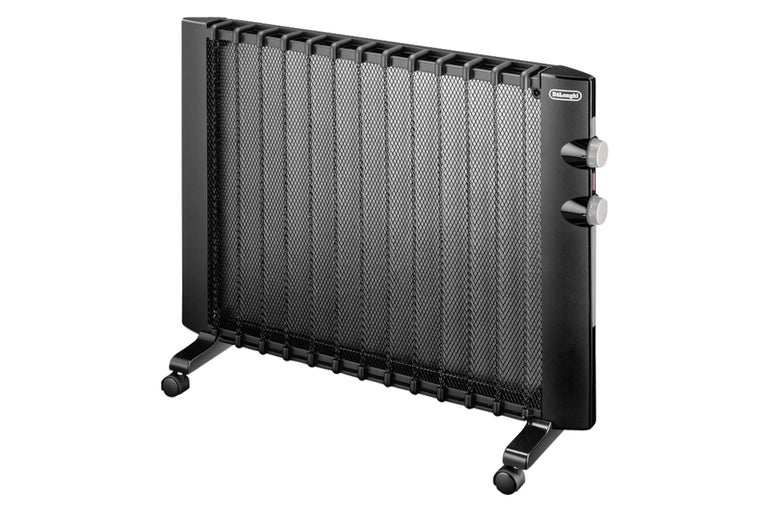

Appareils de chauffage mobiles
Qu'il s'agisse d'appareils de chauffage électriques, d'appareils de chauffage au gaz ou au diesel ou de cheminées électriques, les appareils de chauffage mobiles d'aujourd'hui te permettent d'économiser de l'argent et, dans le meilleur des cas, de réduire ta consommation d'énergie.
- Pas de frais d'installation, il suffit de brancher la fiche dans la prise et le tour est joué.
- Les appareils de chauffage électriques transforment l'électricité à 100 % en chaleur, ce qui est efficace et permet de réduire les coûts.

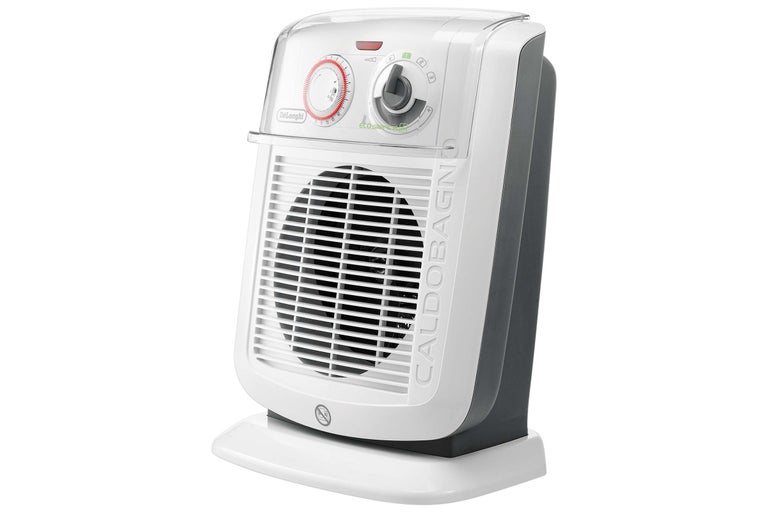

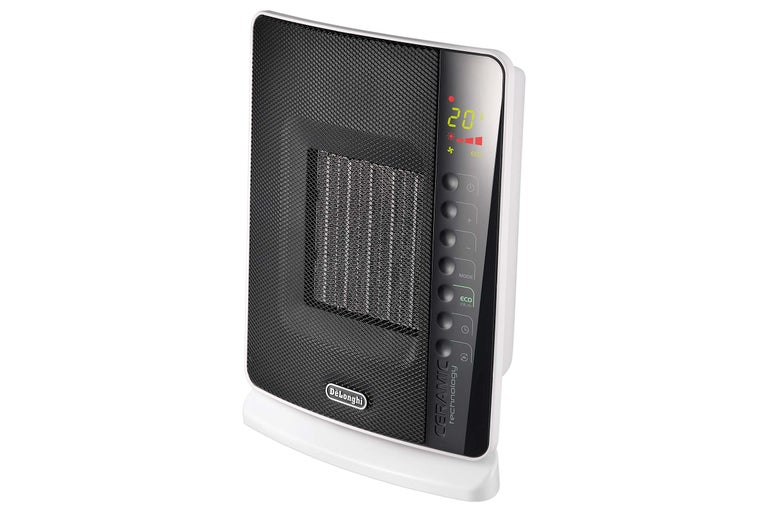

- Les radiateurs soufflants et les radiateurs chauffants peuvent être utilisés exactement là où ils sont nécessaires. Ils sont donc extrêmement flexibles et permettent de réduire les coûts.
- Tu peux utiliser des appareils de chauffage mobiles lorsque la chaleur existante du chauffage central ne suffit pas.
Les appareils de chauffage sont munis de nombreuses technologies pour répondre à différents besoins. Tu trouveras ici un aperçu des critères d'achat les plus importants.

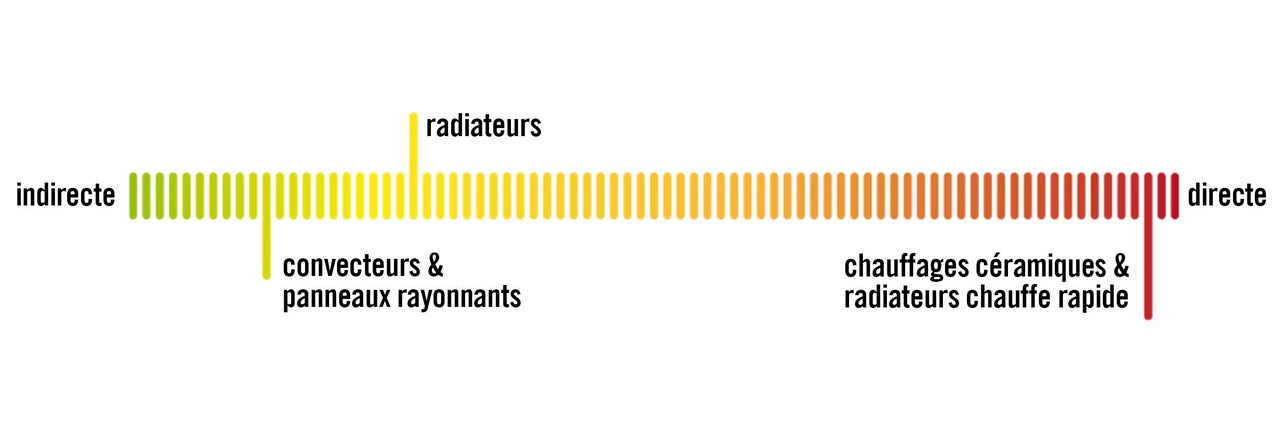

Chaleur directionnelle
Quelle est la conductibilité thermique lorsque tu te tiens directement devant l'appareil?

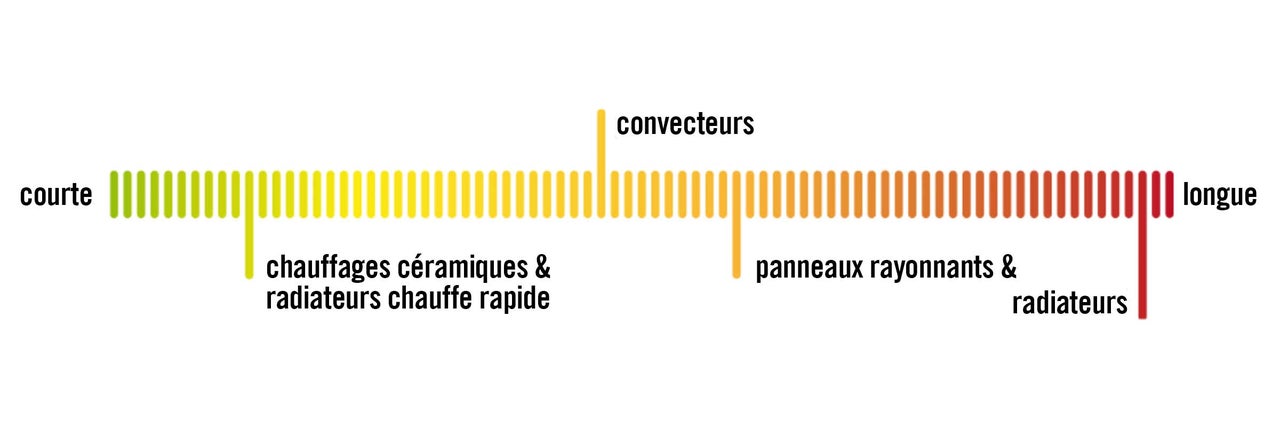

Chaleur durable
Quel appareil offre le plus de confort pour une utilisation de longue durée?

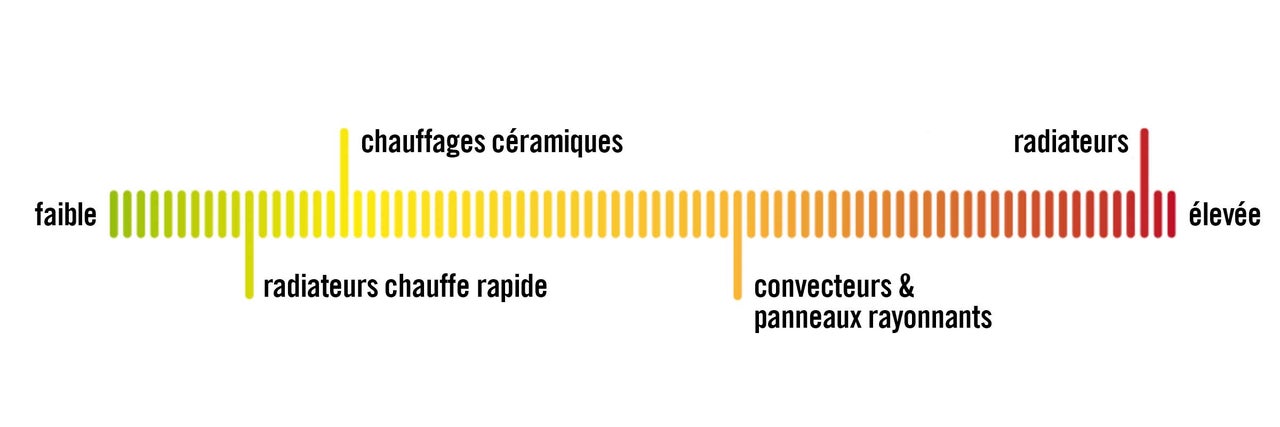

Chaleur uniforme
Quel appareil maintient la température à un niveau constant dans toutes les zones de la pièce?

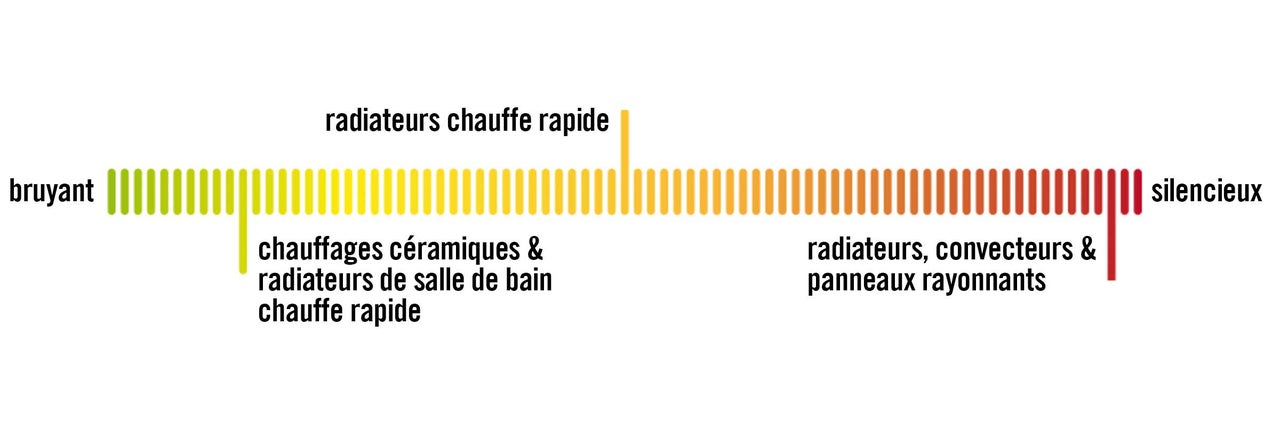

Chauffage silencieux
Quel est le niveau sonore de chacun des appareils?

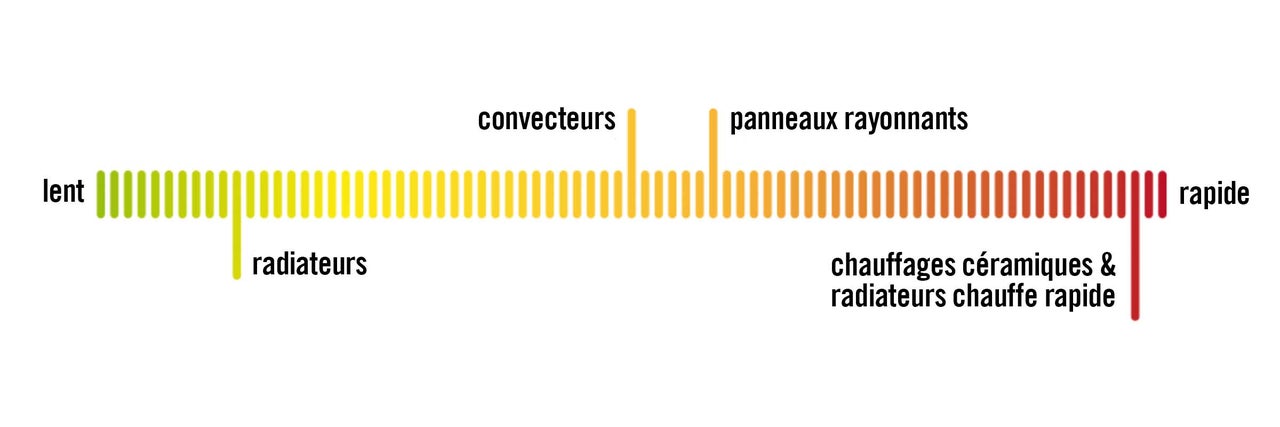

Chauffage instantané
Quel appareil permet de chauffer rapidement la pièce?
Commande intelligente du chauffage
Tout ce dont tu as besoin pour une commande de chauffage Smart Home est une passerelle SMART HOME by hornbach et des thermostats compatibles.
Le passage à une commande de chauffage intelligente est très simple: il suffit de débrancher les anciens thermostats, d'installer les thermostats intelligents et de se connecter à la passerelle via l'application et plus rien ne s'oppose à la commande par simple pression sur un bouton.
Tu peux passer au niveau supérieur en matière de commande intelligente du chauffage en ajoutant un thermostat d'ambiance intelligent, un contact de fenêtre ou un capteur de qualité de l'air.
Avec un thermostat d'ambiance intelligent, tu chauffes efficacement. Tu peux en effet tenir compte des prévisions météorologiques locales ou définir des températures préférentielles pour certaines heures de la journée.
Fixe un contact de fenêtre sur le cadre de ta fenêtre. Le contact de fenêtre réagit lorsque tu ouvres la fenêtre pour aérer, le radiateur peut ainsi être baissé automatiquement pendant la durée de l'aération.
Autre variante intelligente: grâce au géofencing, c'est-à-dire la commande en fonction du lieu, tu baisses le chauffage dès que tout le monde a quitté la maison. Lorsque le premier membre de la famille est sur le chemin du retour, le chauffage se remet en marche.

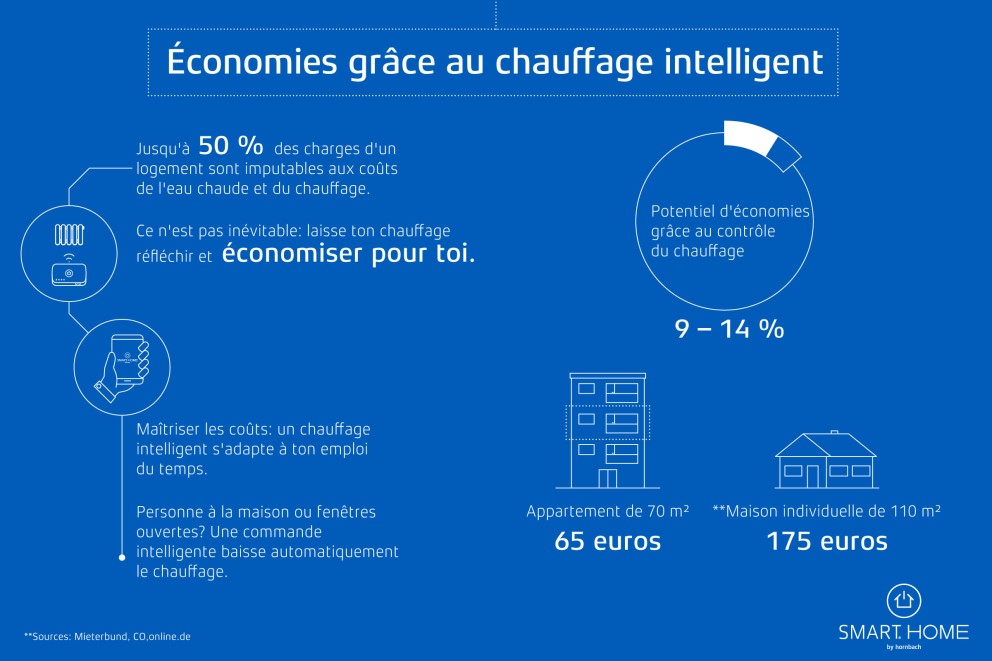

La commande intelligente du chauffage t'apporte quelques avantages:
- Grâce à la technologie Smart Home, chaque pièce peut être commandée individuellement et en économisant de l'énergie.
- Ton confort d'habitation personnel est considérablement amélioré grâce à une commande de chauffage centralisée.
- Les thermostats de radiateur peuvent être remplacés rapidement et facilement.
- Les thermostats de radiateur sont également idéaux pour les appartements en location, car ils ne nécessitent pas d'accès au chauffage central.
- Si les fenêtres sont ouvertes, une baisse de température est automatiquement déclenchée grâce au contact de fenêtre.
- De nombreux systèmes offrent un accès mondial via ton terminal mobile.
