Arbeiten an Stromleitungen Deines Hauses solltest Du grundsätzlich einem Fachmann überlassen. Hier geht Sicherheit vor. Aber Du kannst die Leitungen verlegen, wenn sie noch keinen Strom leiten. Das lässt Du dann vom Fachmann absegnen und anschließen. Wir zeigen Dir hier wie es geht.
Sämtliche Arbeiten an spannungsführenden Teilen dürfen nur durch hierfür qualifizierte Personen (Elektromeister) ausgeführt werden! Zu Deiner eigenen Sicherheit befolgst Du bitte die ausführlichen Sicherheitshinweise.
Ausschließlich Elektromeister dürfen
Hebe einen mindestens 70 cm tiefen, ebenen Graben aus. Steine sollten entfernt werden. Führe nun das Kabel in ein spezielles Kabelschutzrohr oder decke es später mit Kabelabdeckhauben ab. Verwende nur Kabel, die für die Erdverlegung zugelassen sind. Decke das verlegte Kabel zur Sicherheit mit einem Warnband „Achtung Starkstromkabel“ ab.
Fixiere das Kabel im Graben und schütte etwa 10 cm hoch Sand darauf. Zu Starkstrom-, Fernmelde- und Telekommunikationskabeln muss ein Abstand von mindestens 30 cm gehalten werden.
Bedecke den Kabelgraben anschließend, z. B. mit den abgehobenen Rasenstücken. Zum Personenschutz ist ein „Fehlerstrom-Schutzschalter“ zu installieren. Anschluss und Inbetriebnahme der Installation darf ausschließlich durch einen zugelassenen Elektromeister erfolgen.
Alle Kabel, egal auf welchem Untergrund, werden ausschließlich waagrecht oder senkrecht geführt.
Im Installationsrohr mit Kabelschellen
Aufputzinstallationen, bei denen Kabel in Rohren an Kabelschellen befestigt werden, bleiben sichtbar und werden vorwiegend in Kellerräumen, Garagen etc. verwendet. Bohre zunächst ein Loch, in dem die Klemmschelle mit einem Dübel und einer Schraube befestigt wird. Im Abstand von jeweils 30–40 cm sollten weitere Klemmschellen angebracht werden, wie im ersten Arbeitsschritt beschrieben.
Das Schutzrohr lässt sich nun leicht in die Klemmschellen einstecken.
In der Nähe eines Winkels solltest Du an beiden Seiten eine Klemmschelle befestigen, um dem Winkel Stabilität zu geben.
Mit Druckschellen
Aufputzinstallationen mit Druckschellen bleiben ebenfalls sichtbar; sie sind in verschiedenen Größen erhältlich. Die Schellen bestehen aus zwei Teilen und werden mit Schrauben in vorher gebohrten Dübellöchern befestigt. In senkrechter Richtung können die Abstände der Schellen etwas größer sein als in waagerechter Richtung.
Der obere Teil der Schelle wird direkt auf das Kabel gesteckt und rastet ein.
Wenn das Kabel die Richtung wechselt, sollten zu beiden Seiten Druckschellen dicht am Kabelbogen angebracht sein, um den Winkel zu stabilisieren.
Beim Verlegen von Kabeln unter Putz sollten zunächst die Schlitzbegrenzungen ausgemessen und angerissen werden. Die Installationsbereiche findest Du in unserem Projekttipp „Grundlagen Elektroinstallation“. Zum leichteren Austausch der Kabel können diese auch in Leerrohren verlegt werden. Nun kannst Du einen Schlitz für das Kabel oder das Leerrohr leicht mit Schlitzmeißel und Fäustel in die Wand stemmen.
Mit einer Mauernutfräse kommst Du schneller voran; durch eine automatische Absaugung wird die Staubentwicklung deutlich begrenzt. Zunächst die Schlitzbegrenzungen ausmessen und anreißen. Das Kabel oder das Leerrohr wird in der Nut in größeren Abständen mit Nagelschellen fixiert.
Spachtel abschließend den Schlitz mit Wand- und Deckenputz wieder zu.

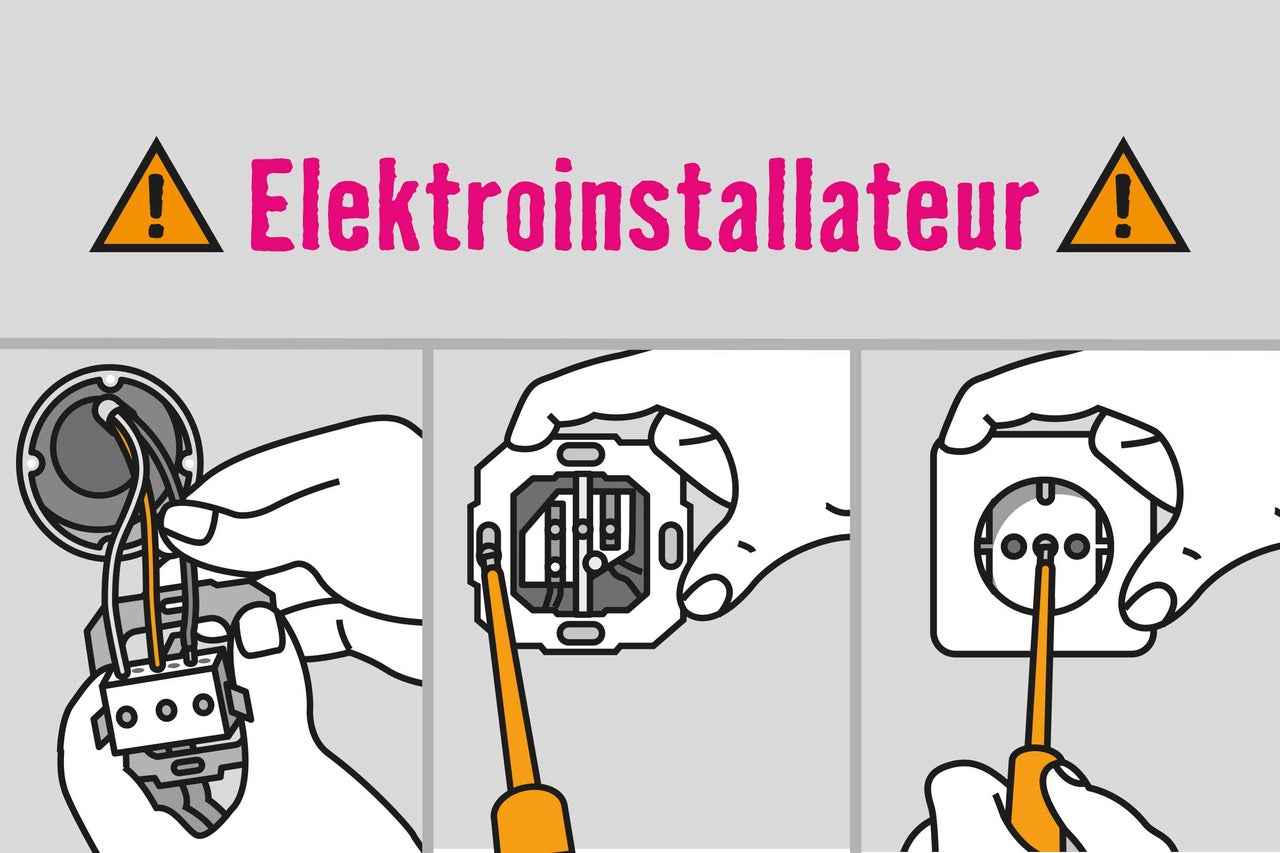

Die letzten Schritte – das Anschließen der Installationskomponenten – dürfen nur Elektromeister vornehmen.
