Ob Teichpumpe, Gartenbeleuchtung, Elektrogrills oder Werkzeuge. All das benötigt auch außerhalb des Hauses Strom. Erdkabel sind hierfür eine gute Lösung. Durch die unterirdische Verlegung werden Stolperfallen vermieden und der Strom steht dauerhaft zur Verfügung. Im Vergleich zu normalen Stromkabeln, sind Erdkabel deutlich widerstandsfähiger gegen Nässe und Kälte. Einmal verlegt halten sie so über viele Jahre. Wir zeigen Dir, worauf es dabei ankommt.

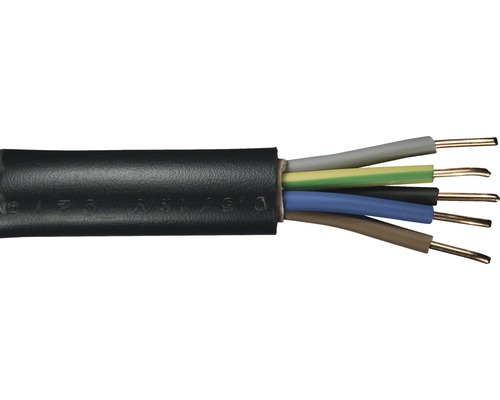

Erdkabel sind spezielle Stromkabel. Wichtig ist, dass sie gut gegen Feuchtigkeit isoliert sind. Daher solltest Du darauf achten, dass das Kabel mit NYY oder NYCWY gekennzeichnet ist. Diese Kabel enthalten Kupferadern und Kupferleiter. Die Leitungen müssen außerdem festgelegte Schutzstandards für Feuchträume erfüllen. Achte daher auch auf die Schutzart. IP 44 gilt hierbei als Mindeststandard. Je höher diese Zahl jedoch ist, desto besser geschützt ist das Kabel vor Nässe. IP 66 gilt als wasserdicht.

Normalerweise reichen dreiadrige Erdkabel. Manchmal lohnt es sich allerdings, gleich eine fünfadrige Leitung zu verlegen. Damit hast Du später etwas mehr Spielraum, wenn ungeplante, zusätzliche Geräte angeschlossen werden sollen.

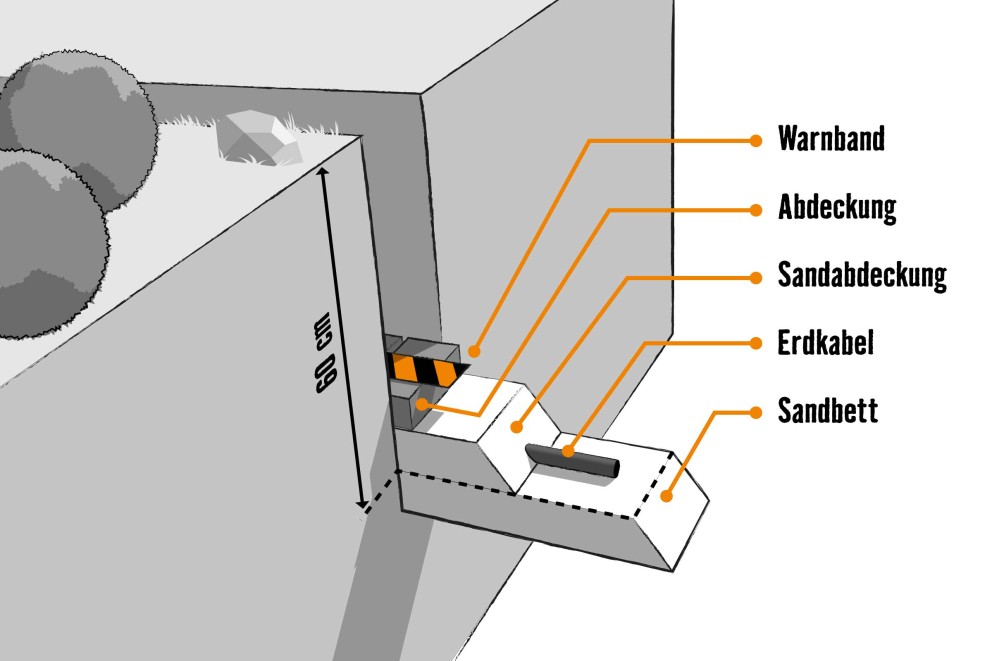

Normalerweise solltest Du Erdkabel in einer Tiefe von 60 cm verlegen. Ab hier beginnt der frostfreie Bereich und das Kabel ist vor Erschütterungen und Beschädigungen durch Gartenwerkzeuge geschützt. Auch wird so die mechansiche Belastung verringert. Am Ende des Kabels kannst du spezielle, wetterfeste Gartensteckdosen nutzen.

Abschluss- und Installationsarbeiten solltest Du immer einer Elektrofachkraft überlassen. Denn Sicherheit steht bei Arbeiten mit Strom an erster Stelle.

Außerdem muss Deine Installation im Außenbereich aus Sicherheitsgründen über einen gesonderten Stromkreis laufen. Dieser trennt im Notfall die Stromzufuhr von der Hauptleitung, um größere Schäden und Unfälle zu vermeiden. Zusätzlich sollte ein so genannter FI-Schalter integriert werden. Dieser unterbricht bei Problemen die Stromzufuhr, indem er die Leitung vom restlichen Stromnetz trennt.

Darüber hinaus solltest Du ein Warnband mit in den Graben legen. So wird vermieden, dass es bei späteren Arbeiten in dem Bereich zu Unfällen oder Beschädigungen der Leitung kommt.

2. Leitungen markieren

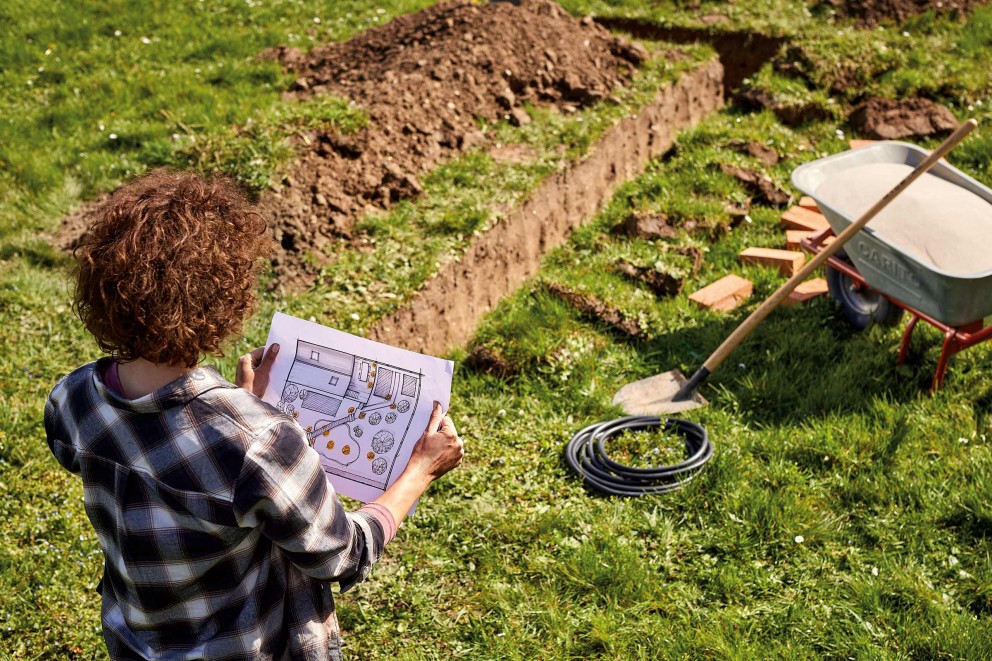

Sobald der Plan steht, kannst Du ihn auf Deinen Garten übertragen. Stecke hierfür den Verlauf der Erdkabel ab und markiere alle Wege.

3. Graben ausheben

Anschließend kannst Du beginnen die Gräben entlang der Markierung auszuheben. Dafür kannst du z. B. einen Spaten verwenden. Achte auf die richtige Tiefe, damit die Kabel gut geschützt sind. Du solltest mit 10 cm mehr als die Verlegetiefe rechnen, da unter das Erdkabel noch eine Sandschicht gefüllt wird.

4. Sandbett einfüllen

Eine 10 cm dicke Sandschicht unter dem Kabel dient als weiterer Schutz und sollte von Dir vor dem Kabel in die Gräben gefüllt werden.

5. Erdkabel einlegen

Anschließend kannst Du das Erdkabel vorsichtig auf der Sandschicht platzieren.

9. Erde einfüllen

Zum Schluss füllst Du alles wieder mit Erde auf und trittst es gut fest. Alle weiteren Anschlussarbeiten solltest Du einer Elektrofachkraft überlassen.
