Markiere die Terrassenfläche mit einer gespannten Maurerschnur oder einem Markierungsspray. In Länge und Breite je 20 cm hinzurechnen. Ein Mauerwinkel hilft beim rechten Winkel.
Anleitung
WPC-Feinsteinzeug-Terrasse bauen
Holz ist Dir zu langweilig? Wie wär‘s mit einer WPC-Feinsteinzeug-Terrasse? HORNBACH hat für Dich nicht nur eine riesige Auswahl an Feinsteinzeugplatten, sondern liefert Dir außerdem eine Schritt für Schritt Anleitung, mit der es Dir sicher leicht fällt, Deine eigene WPC-Feinsteinzeug-Terrasse zu bauen. Also, ran ans Projekt mit der HORNBACH Meisterschmiede!
5 Tag(e)
1 – 3
WPC-TerrassendielenZum Sortiment
Das brauchst Du
Material
WPC-Terrassendielen
Terrassenplatten & Gehwegplatten
Terrassendielenzubehör
Pflasterfugenmörtel, Big Bags & Plattenl ...
Einfassungen
Baumit Garten- und Landschaftsbaubeton F ...
FLAIRSTONE Universalvlies 25 x 1 m Stärk ...
Terrassenlager mit Fugenkreuz inkl. Höhe ...
Dübel
Schrauben
Konsta Schaumstoffdehnungsprofil grau, Ø ...
Unterkonstruktionen
Konsta Seitenabschluss Aluminium 28x42x2 ...
von
Werkzeuge
Maßband, Meter & Maßstab
Akkuschrauber
Wasserwaagen
Rüttelplatten & Vibrationsstampfer
Bügelsägen
Winkelschleifer
Plattenheber Stahl verzinkt 300-500 mm
Maurerschnur rot 50 m
Bosch Professional Schlagbohrmaschinen
Gehörschutz
Profile
Schreinerwinkel
Schubkarren
Hämmer
Richtlatten, Putzlatten & Abziehlatten
Klebebänder & Kreppbänder
Zugsägen, Kappsägen & Gehrungssägen
Rührwerke
Frankfurter Schaufel for_q profi_Line mi ...
Baueimer & Mörtelkübel
von
Planung und Vorbereitung
Terrassenfläche markieren
01
Terrassenfläche ausheben
02
Hebe die Fläche so tief aus, dass der gesamte Aufbau mit der Oberkante der Platten die gewünschte Höhe unter der Terrassentür hat. Es wird ein Gefälle von 2 % benötigt, das vom Haus weg führt. Die Fläche mit der Rüttelplatte verdichten.

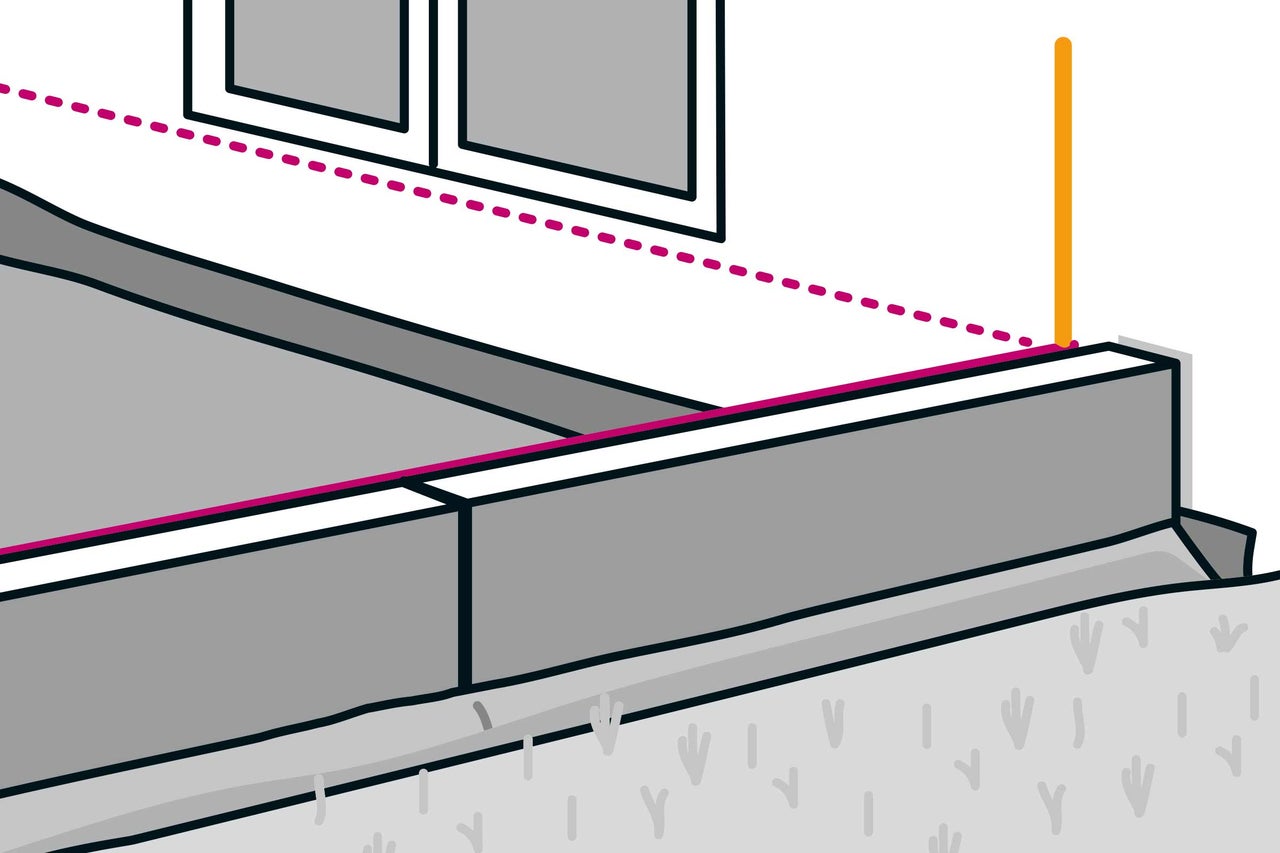

Terrassenoberkante ausrichten & Gefälle markieren
03
Spanne auf Höhe der fertigen Terrassenoberkante Schnüre und richte sie waagerecht aus. Markiere den Randstein nach einem Meter Terrassenbreite 2 cm unterhalb der Schnur mit Klebeband. Wiederhole diesen Schritt nach jedem weiteren Meter Terrassenbreite um weitere 2 cm bis zum Ende der Terrasse. Befestige nun die Schnur in Höhe der Markierungen. So erhältst Du ein gleichmäßiges Gefälle von 2 %.
Terrassenoberkante ausrichten & Gefälle markieren
04
Die Randsteine werden – je nach Terrassenaufbau und Randsteinhöhe – auf der verdichteten Bodenfläche oder auf der Frostschutzschicht gesetzt. Stecke mit Maurerschnüren das exakte Maß der Randsteininnenkanten mit Gefälle ab. Rühre den Landschaftsbaubeton erdfeucht an und trage ihn als 4 bis 5 cm dicken Streifen für den ersten Randstein auf die Bodenfläche auf. Den Stein setzen, mit dem Gummihammer in den Beton einklopfen und dabei mit der Wasserwaageausrichten. Forme mit der Kelle einen Betonkeil von ca. 10 cm Höhe und setze darauf weitere Randsteine entlang der gespannten Schnüre. Die Randsteine können mit einem Winkelschleiferzugeschnitten werden.
Terrassenuntergrund verdichten
05
Abhängig vom Terrassenbelag kann nun in den Innenraum weiteres Frostschutzmaterial gefüllt und verdichtet werden. Berücksichtige dabei, dass auf den Frostschutz noch eine 4 cm dicke Schicht Pflastersplitt kommt. Falls die Terrassenplatten direkt auf der Splittschicht verlegt werden, muss sie planeben und mit Gefälle angelegt sein. Bei der Verlegevariante mit Stelzlagern bestehen noch Ausgleichsmöglichkeiten durch die Höhenverstellbarkeit der Stelzlager.
Abziehlehren für Splittoberfläche verlegen
06
Zum Herstellen einer ebenen Splittfläche werden Abziehlehren verlegt und auf die benötigte Höhe gebracht. Am besten geht das, indem Du zuerst für jede T-Schiene einen Damm aus Splitt aufschüttest und jeweils eine T-Schiene in den Splitt drückst. Jetzt anhand der Schnüre mit dem nötigen Gefälle die Abziehlehren gleichmäßig ausrichten.
Pflastersplitt auffüllen & abziehen
07
Fülle den Raum zwischen den Abziehlehren mit Pflastersplitt auf und ziehe die Fläche mit einem Abziehbrett oder einer Setzlatte ab. Dann auf einen weiteren Abschnitt Splitt auffüllen und wie zuvor abziehen. Danach können die Schnüre entfernt werden.
Gefälle einstellen
08
Spanne auf Höhe der fertigen Terrassenoberkante Schnüre und richte sie waagerecht aus. Markiere den Randstein nach einem Meter Terrassenbreite 2 cm unterhalb der Schnur mit Klebeband. Wiederhole diesen Schritt nach jedem weiteren Meter Terrassenbreite um weitere 2 cm bis zum Ende der Terrasse. Befestige nun die Schnur in Höhe der Markierungen. So erhältst Du ein gleichmäßiges Gefälle von 2 %.
Platten und Dielen kombinieren

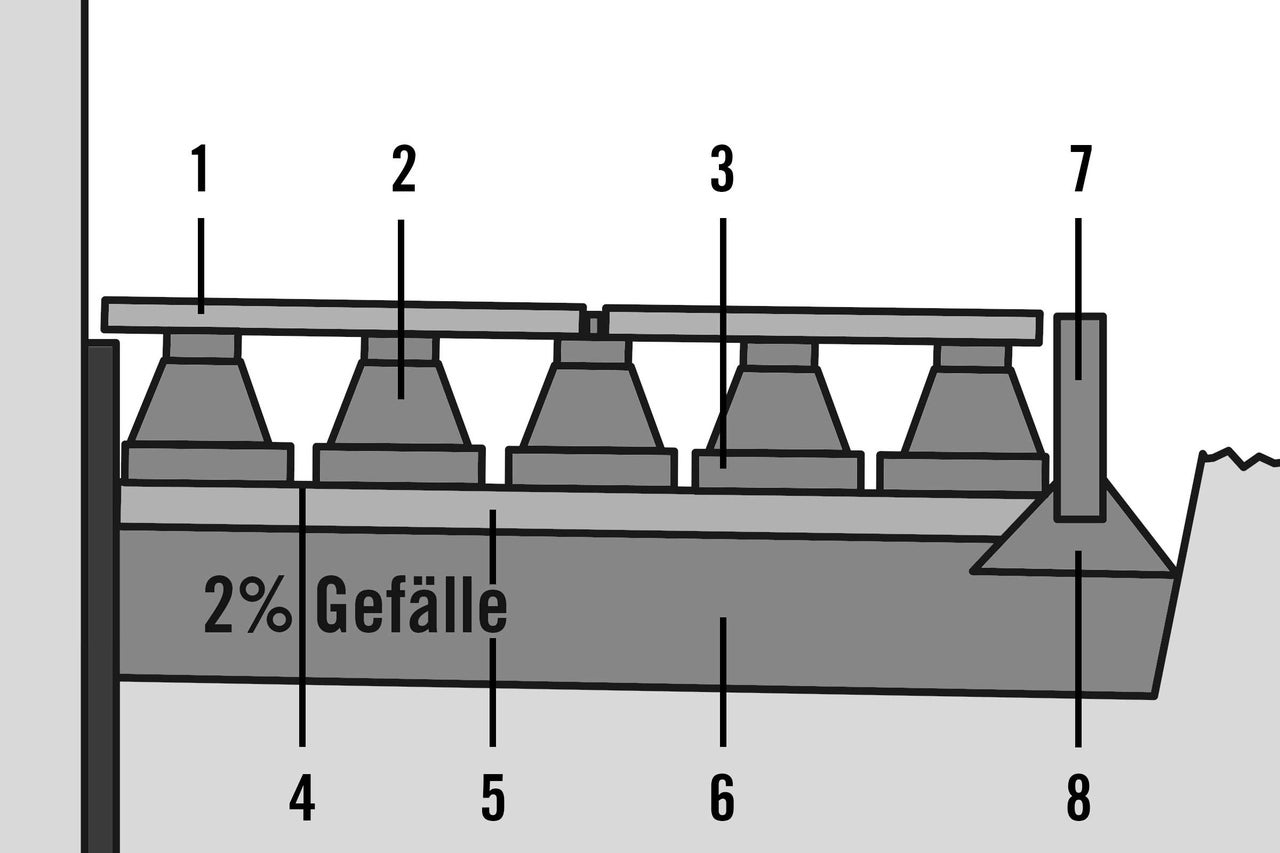

Terrassenaufbau Stelzlager
01
Wenn Du Feinsteinzeug-Terrassenplatten und WPC-Terrassendielen kombinierst, sind verstellbare Stelzlager besonders gut geeignet. Die Einfassung mit Randsteinen wird zuvor hergestellt. Lege auf die vorbereitete Splittfläche zuerst ein Universal-Vlies als Unkrautschutz aus. Zum Verlegen der Feinsteinzeug-Platten werden darauf Betonplatten als Grundlage für die Stelzlager ausgelegt. Auf 2 % Gefälle achten!
(1) Terrassenplatte
(2) Stelzlager
(3) Betonplatte
(4) Universalvlies
(5) Pflastersplitt
(6) Frostschutzmaterial
(7) Randstein
(8) Betonkeil

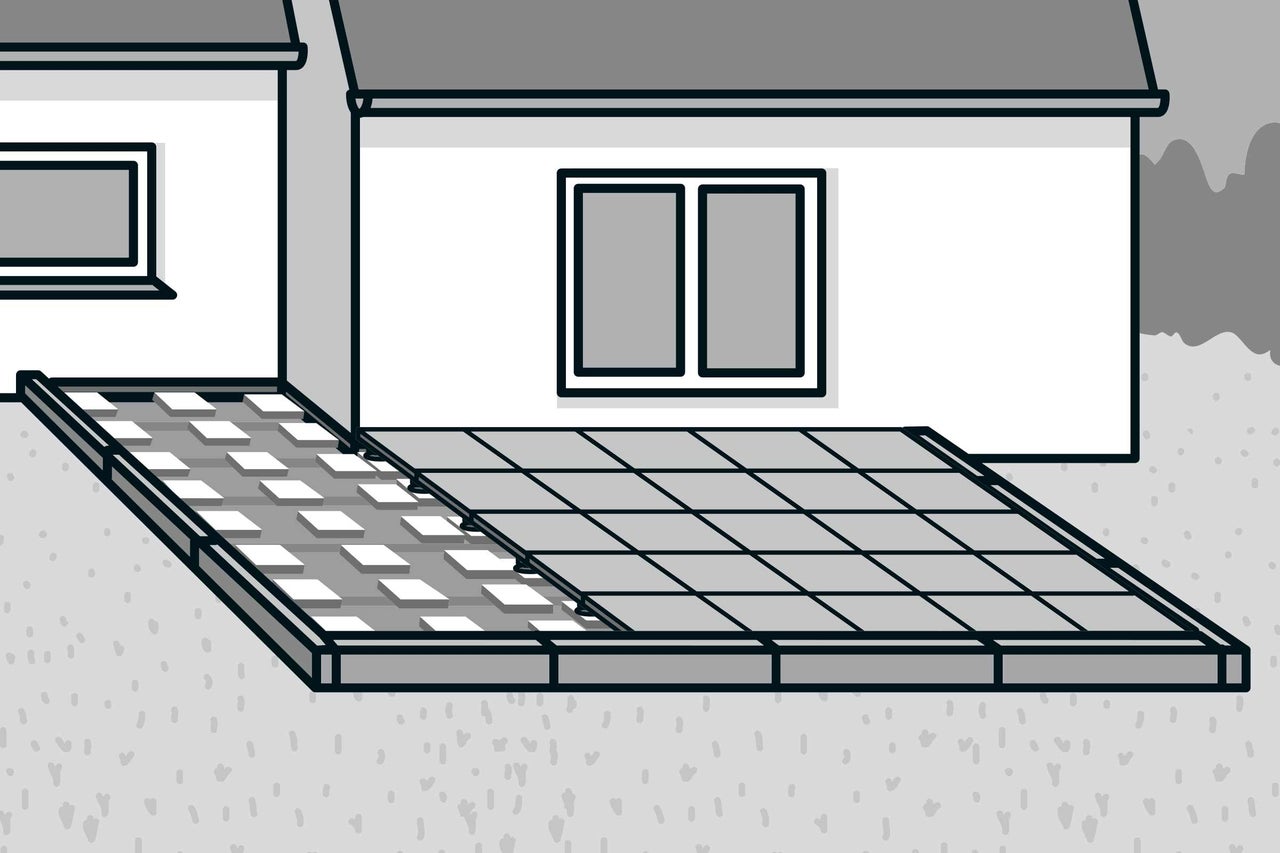

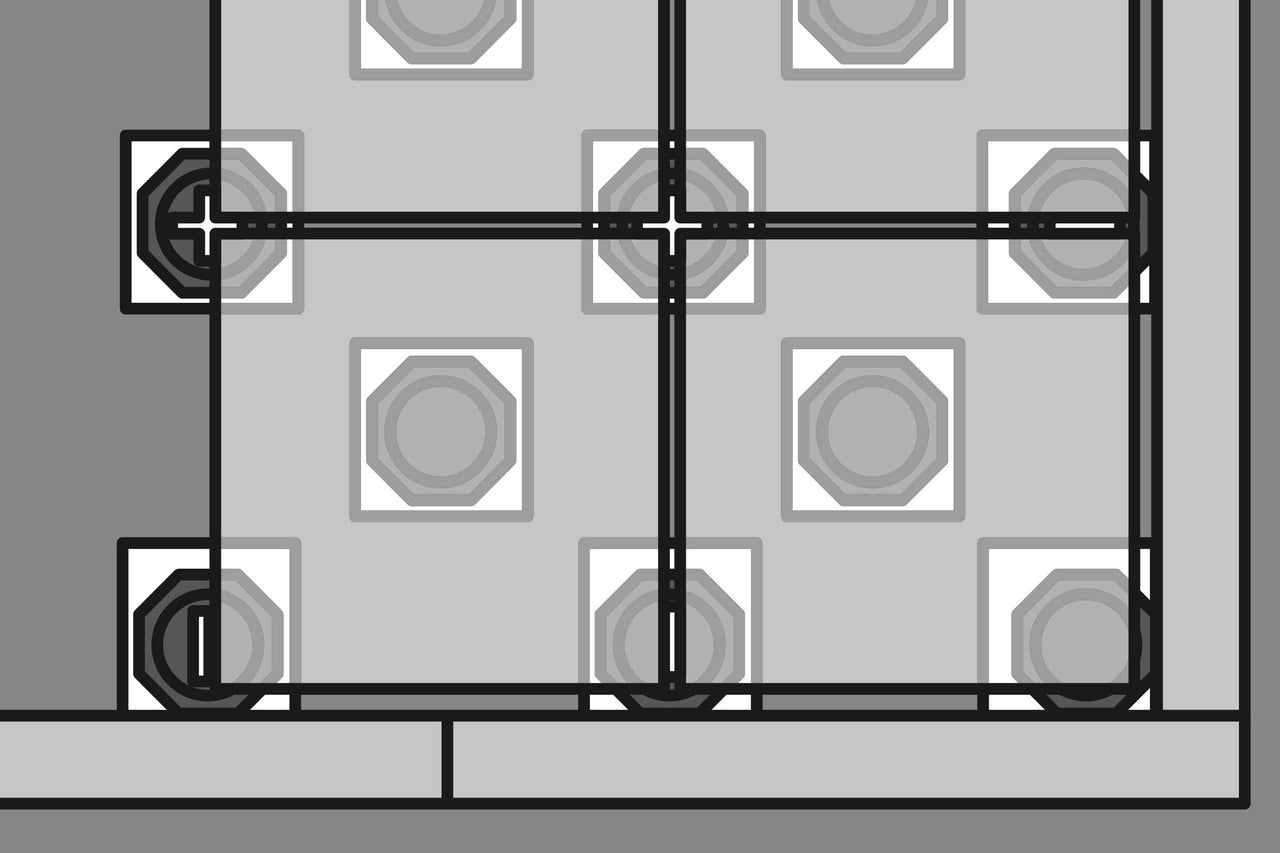

Terrassen-Verlegemuster planen
02
Der Abstand der Betonplatten richtet sich nach dem Format der Terrassenplatten (siehe Verlegeschema). Trennstege an Stelzlager nach Bedarf teilweise oder komplett entfernen.
Feinsteinzeug-Platten auf Stelzlager verlegen

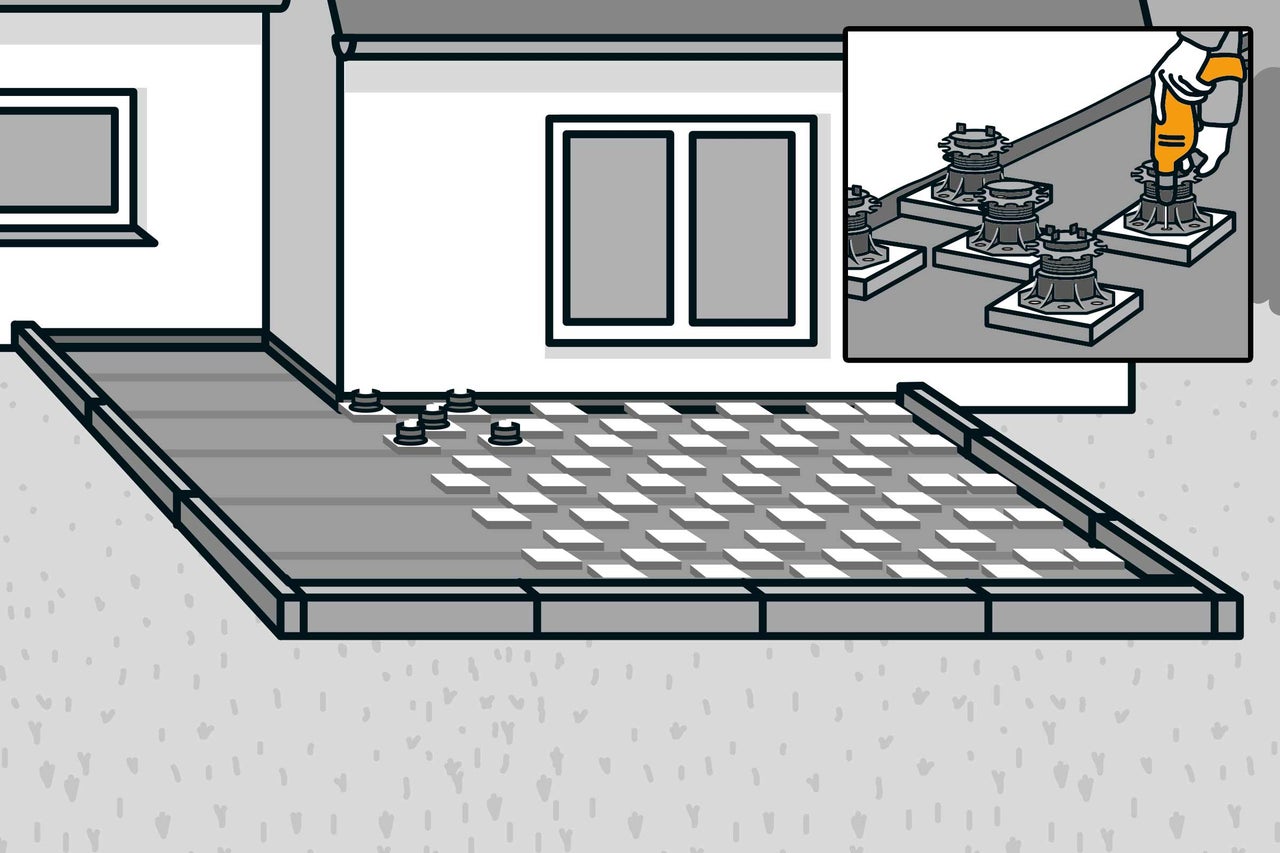

Betonplatten und Stelzlager verlegen
01
Verlege die Betonplatten immer in einer Flucht. Am besten geht das Verlegen mit einem Plattenheber. Am Rand und in den Ecken müssen die Trennstege (Fugenstege) an den Lagern teilweise oder komplett entfernt werden. Du kannst sie an den Sollbruchstellen leicht abknicken. Platziere die Stelzlager an den Rändern so weit außen wie möglich, damit die Terrassenplatten so großflächig wie möglich aufliegen. Die Stelzlager werden mit den Betonplatten verschraubt. Bohre dazu zwei Löcher in die Betonplatte, stecke die Dübel ein und verschraube die Stelzlager mit Edelstahlschrauben mit den Betonplatten.
Betonplatten und Stelzlager verlegen
02
Beginne nach dem Verschrauben des ersten Stelzlagers das Verlegen mit einem Stelzlager in einer Ecke. Stelle die Höhe des Stelzlagers so ein, dass die Plattenoberfläche mit der Randsteinoberkante bündig abschließt. Lege eine Platte mit einer Ecke auf das Lager und positioniere die drei anderen Lager. Arbeite am besten reihenweise und richte die Reihen genau in einer Flucht aus.

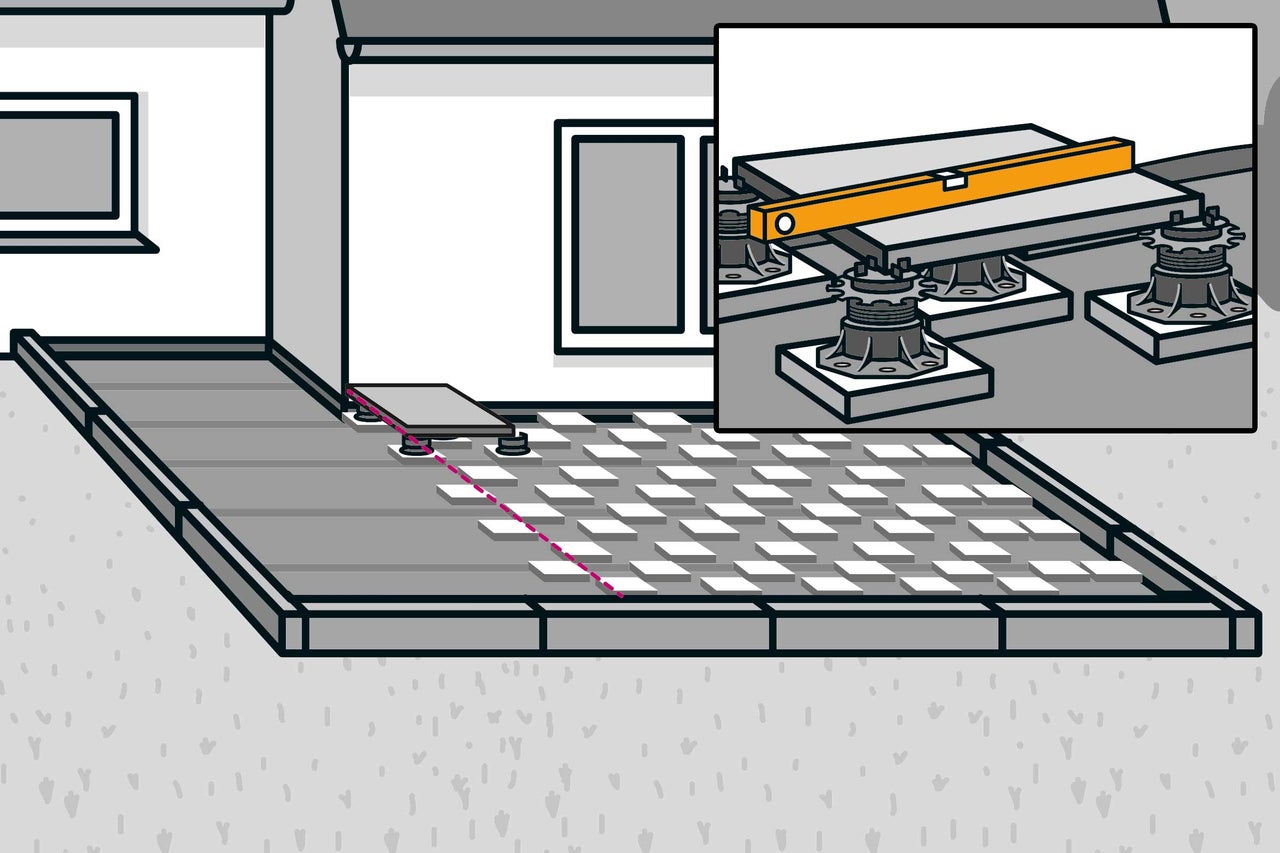

Flucht der Terrassenplaten überprüfen
03
Lege immer wieder eine Setzlatte auf die Plattenreihe, um die Flucht zu prüfen. Ein unregelmäßiger Verlauf der ersten Plattenreihe wirkt sich auf die gesamte Terrassenfläche aus und kann später nicht mehr korrigiert werden.
WPC-Terrassendielen auf Stelzlager verlegen

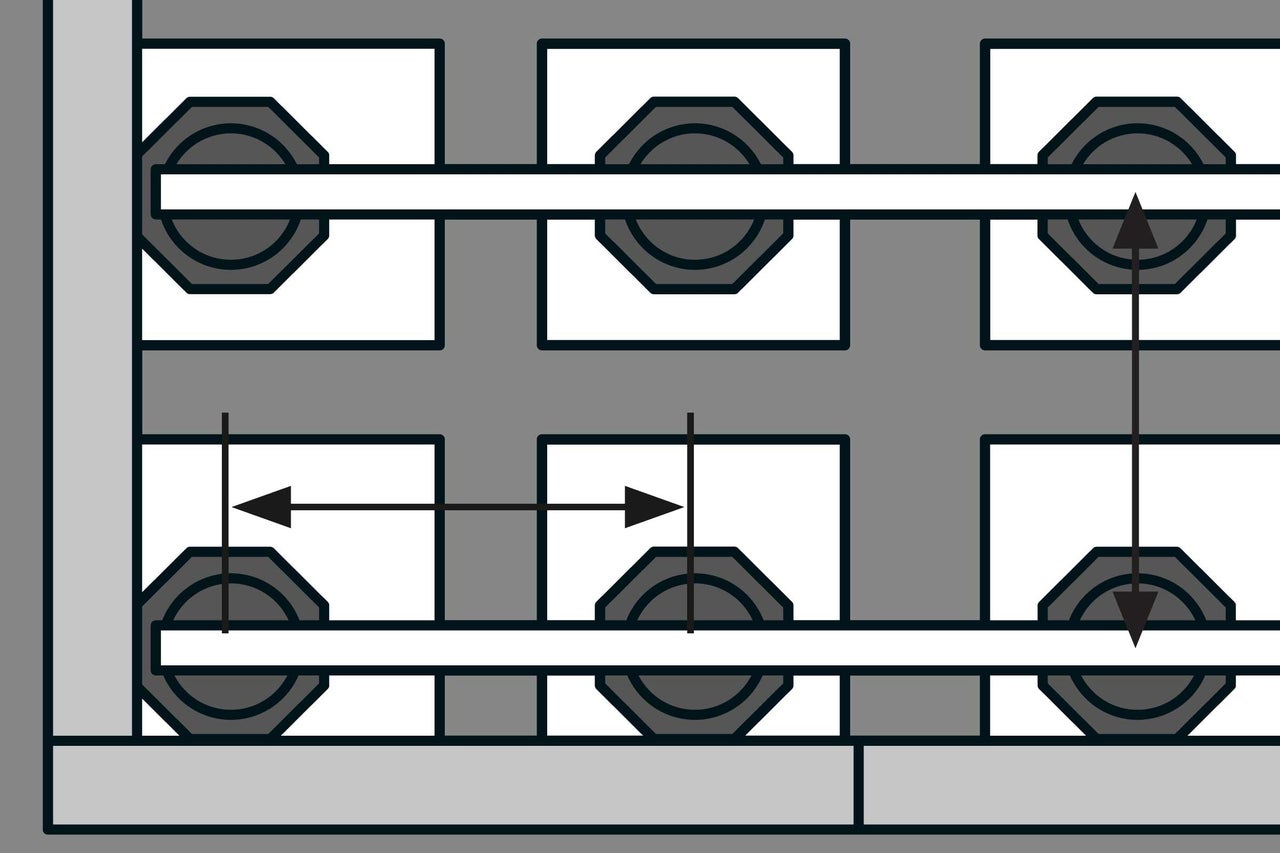

Betonplatten für WPC-Unterkonstruktion verlegen
01
Für die Montage der WPC-Terrassendielen werden ebenfalls Betonplatten für das Aufstellen von Stelzlagern verlegt. Ordne die Betonplatten im Abstand des verwendeten Materials an. Die Abstände der WPC-Unterkonstruktion sind abhängig vom jeweiligen Material und der Materialdicke.
Stelzlager für WPC-Unterkonstruktion platzieren
02
Platziere die Stelzlager an den Rändern soweit außen wie möglich, damit die WPC-Unterkonstruktion so großflächig wie möglich aufliegt.

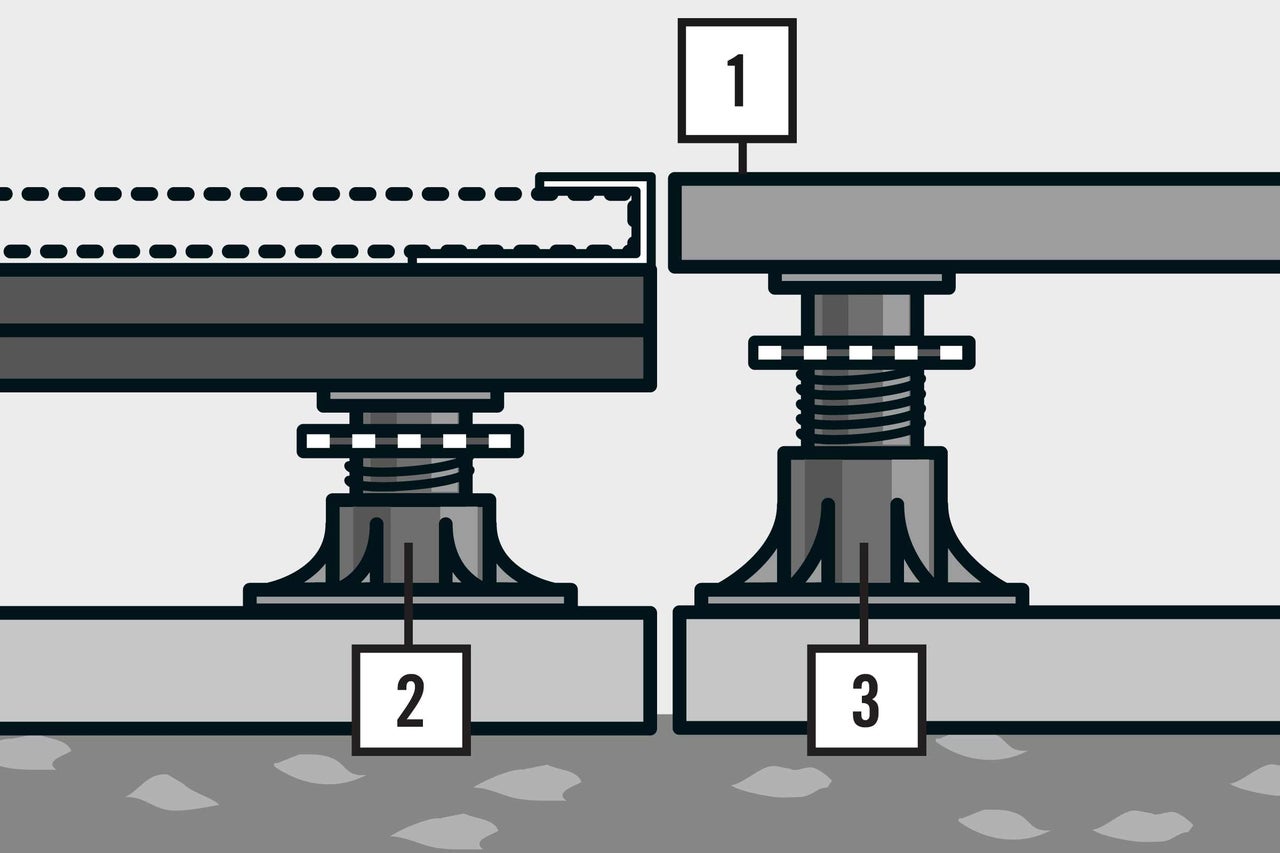

Unterkonstruktion in einem Stück herstellen
03
Die Stelzlager für WPC-Unterkonstruktionen unterscheiden sich von den Stelzlagern für Feinsteinzeugplatten. Beide sind jedoch soweit verstellbar, dass die Beläge in der Höhe angeglichen werden können. Der Vorteil: Der Unterbau kann für beide Beläge in einem Stück hergestellt werden.
(1) Seitenabschlussprofil
(2) WPC-Stelzlager
(3) Feinsteinzeug-Stelzlager

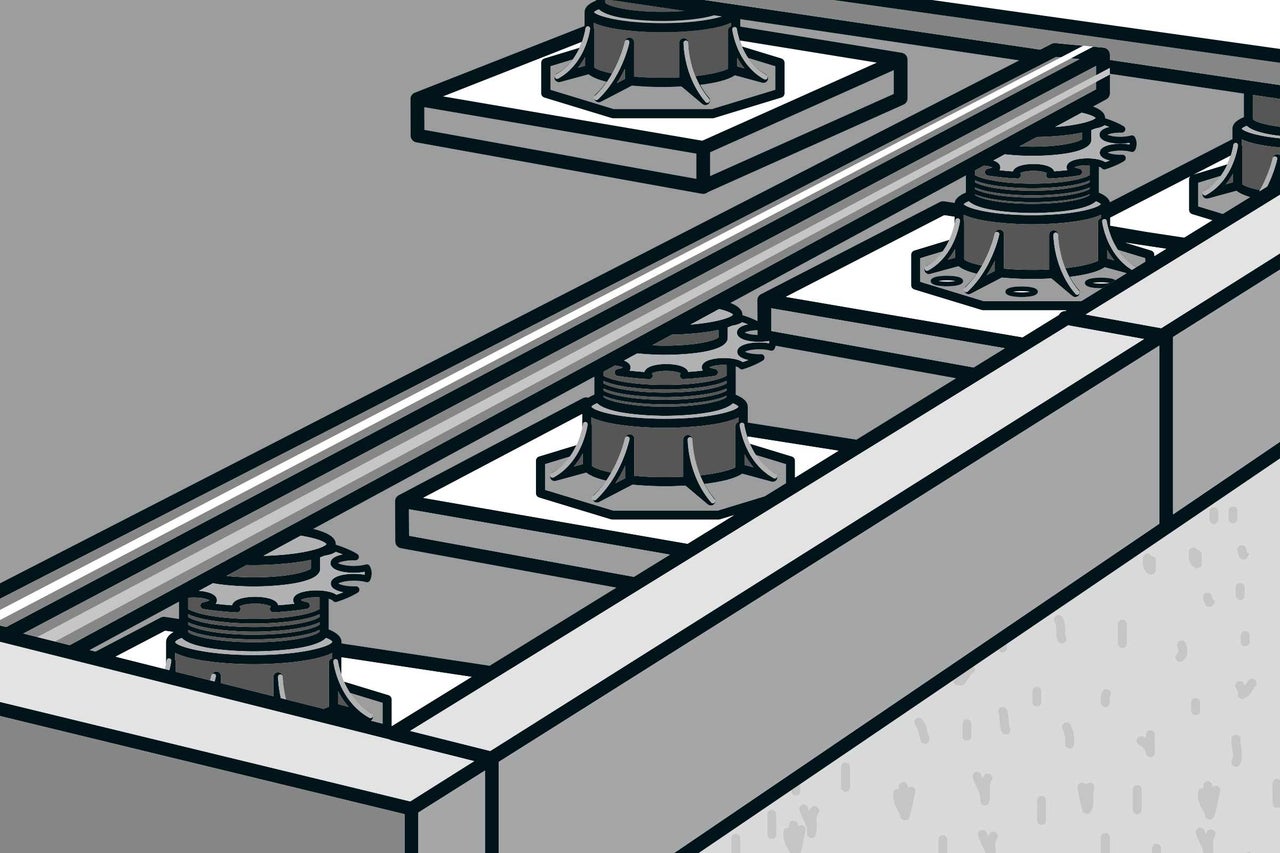

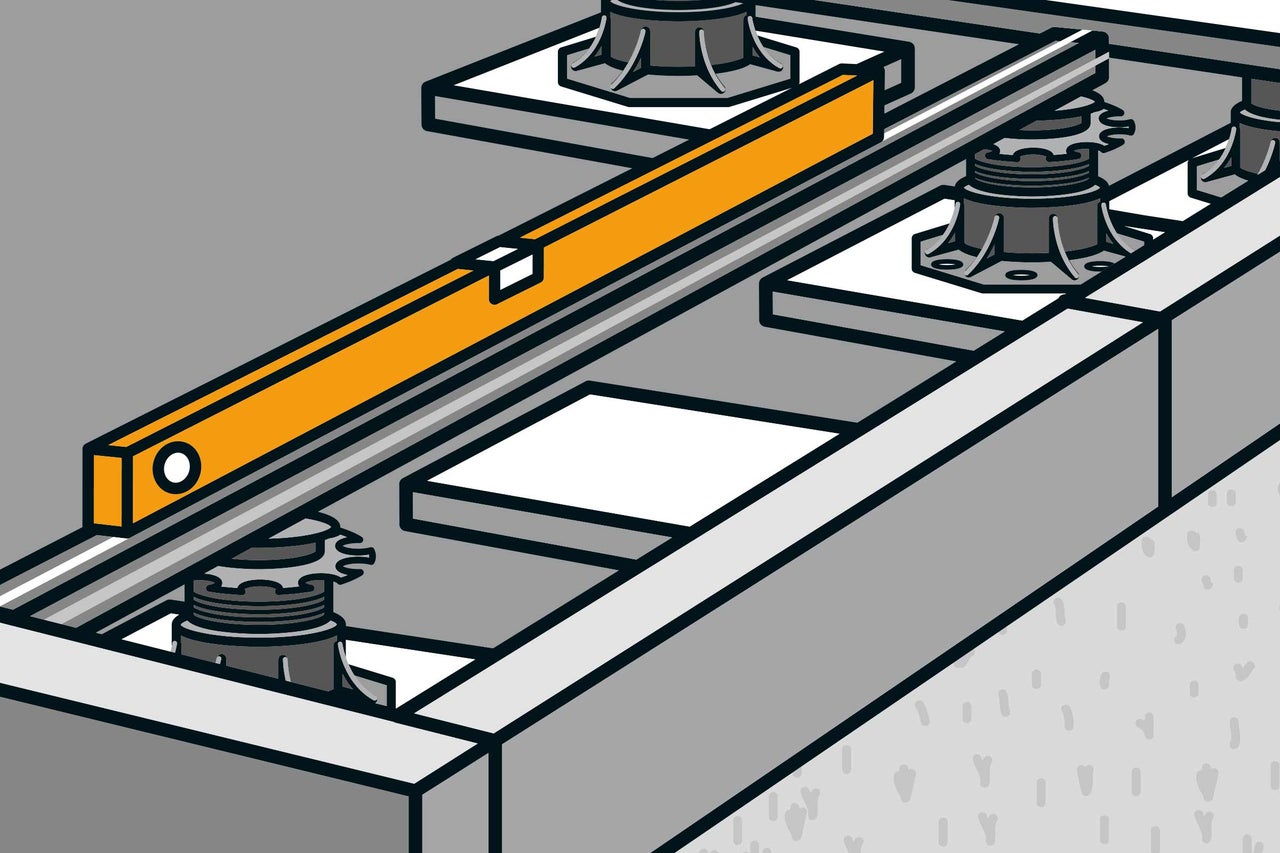

Stelzlager montieren & WPC-Unterkonstruktion auflegen
04
Montiere die Stelzlager reihenweise. Die beiden äußeren Lager werden dabei zuerst aufgestellt. Dann eine WPC-Unterkonstruktion auf die benötigte Länge zusägen und auf die beiden Lager auflegen. Stelle nun die Höhe der Lager an den Stellrädern so ein, dass nach dem Auflegen des Seitenabschlussprofils eine ebene Fläche mit den Feinsteinzeugplatten und den Randsteinoberkanten entsteht. Verschraube die beiden Lager mit Dübeln und Edelstahlschrauben mit den Betonplatten.
Mittlere Stelzlager für Terrassen-Unterkonstruktion montieren
05
Jetzt kannst Du das mittlere Lager einsetzen, auf die Höhe einstellen und verschrauben. Die Unterkonstruktion darf sich nicht verbiegen – je nach Länge der Unterkonstruktion sind mehrere Lager nötig, siehe Herstellerangabe. Je nach Verlegerichtung der WPC-Terrassendielen werden die Ränder mit passenden Profilleisten versehen.

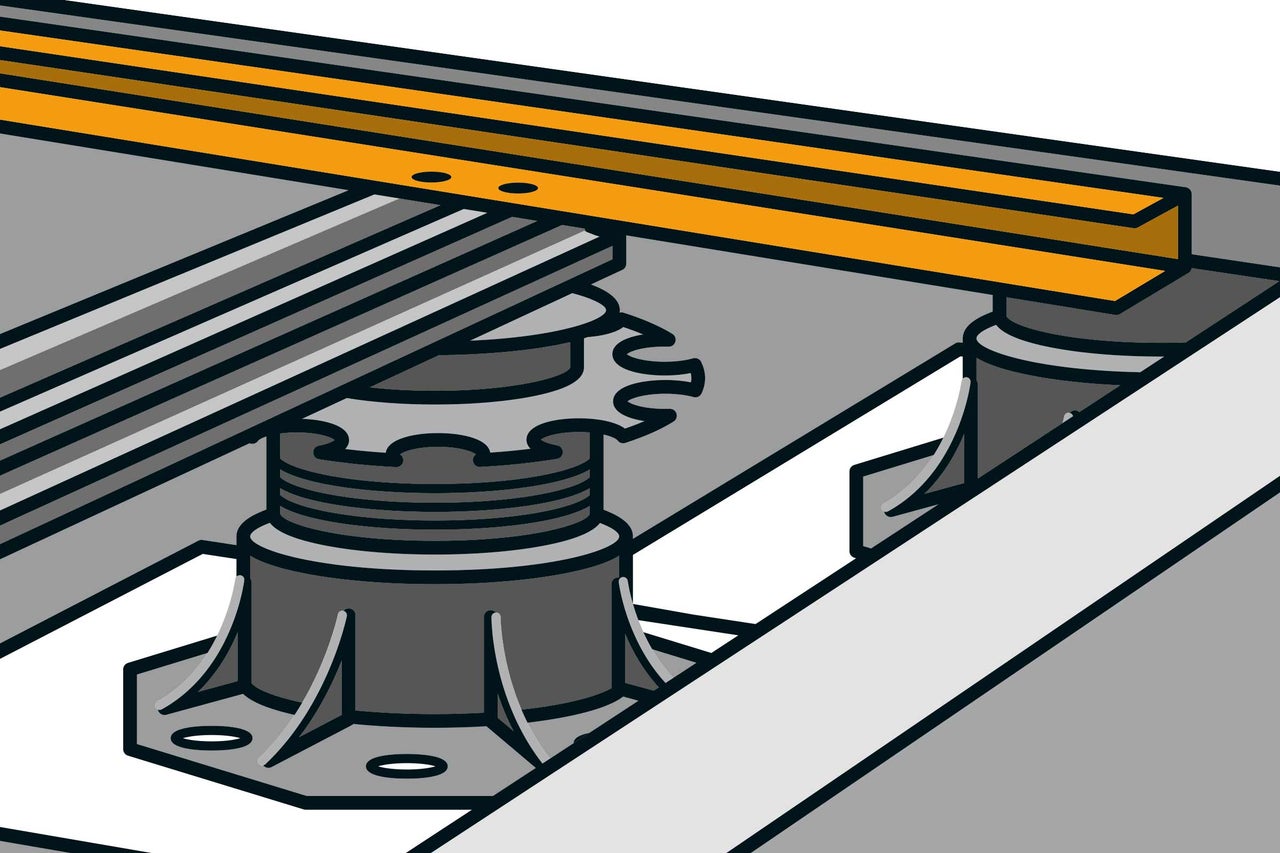

Erste WPC-Diele mit Seitenabschlussprofil befestigen
06
Die erste WPC-Diele am Übergang zum Feinsteinzeug-Belag kann nicht mit einem Montageclip befestigt werden; befestige sie deshalb mit einem Seitenabschlussprofil: Schneide das Profil mit einer Metallbügelsäge auf die benötigte Länge zu und verschraube es mit der Unterkonstruktion.

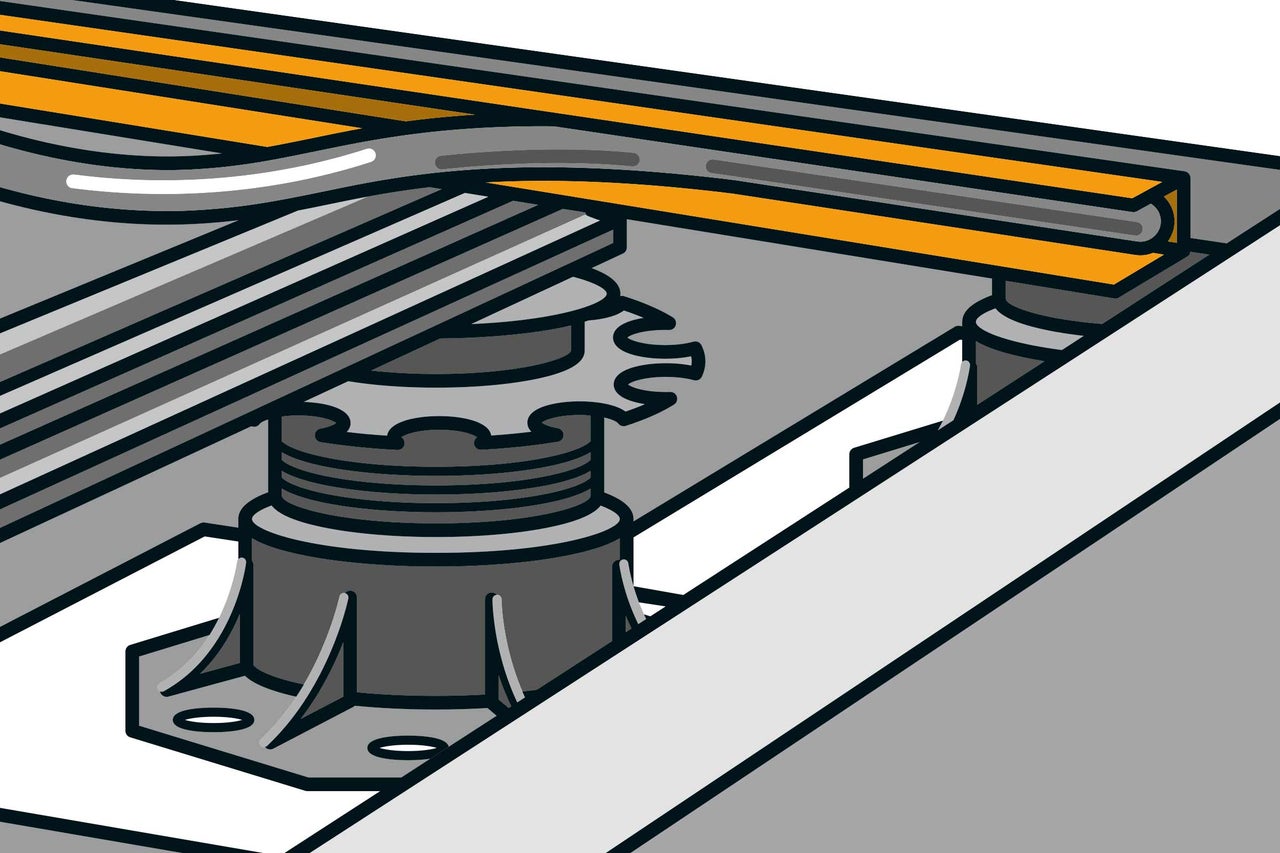

Dichtschnur in Seitenabschlussprofil einlegen
07
Zum Ausgleich von Materialausdehnungen werden in die Profile Dichtschnüre eingelegt. Schiebe nun die erste Diele in das Seitenabschlussprofil.
Weitere WPC-Dielen mit Montage-Clips befestigen
08
Mit einem weiteren Seitenabschlussprofil kannst Du die Dielenenden abdecken: Platziere das Profil bereits bei der ersten Diele und stecke die Dielenenden ein. Befestige die nächsten WPC-Dielen mit Montage-Clips. Sie werden auf die Unterkonstruktion aufgesteckt und in die WPC-Nut eingeschoben, aber nicht verschraubt. Die Abstände zwischen den Dielen entstehen durch die Clipse.

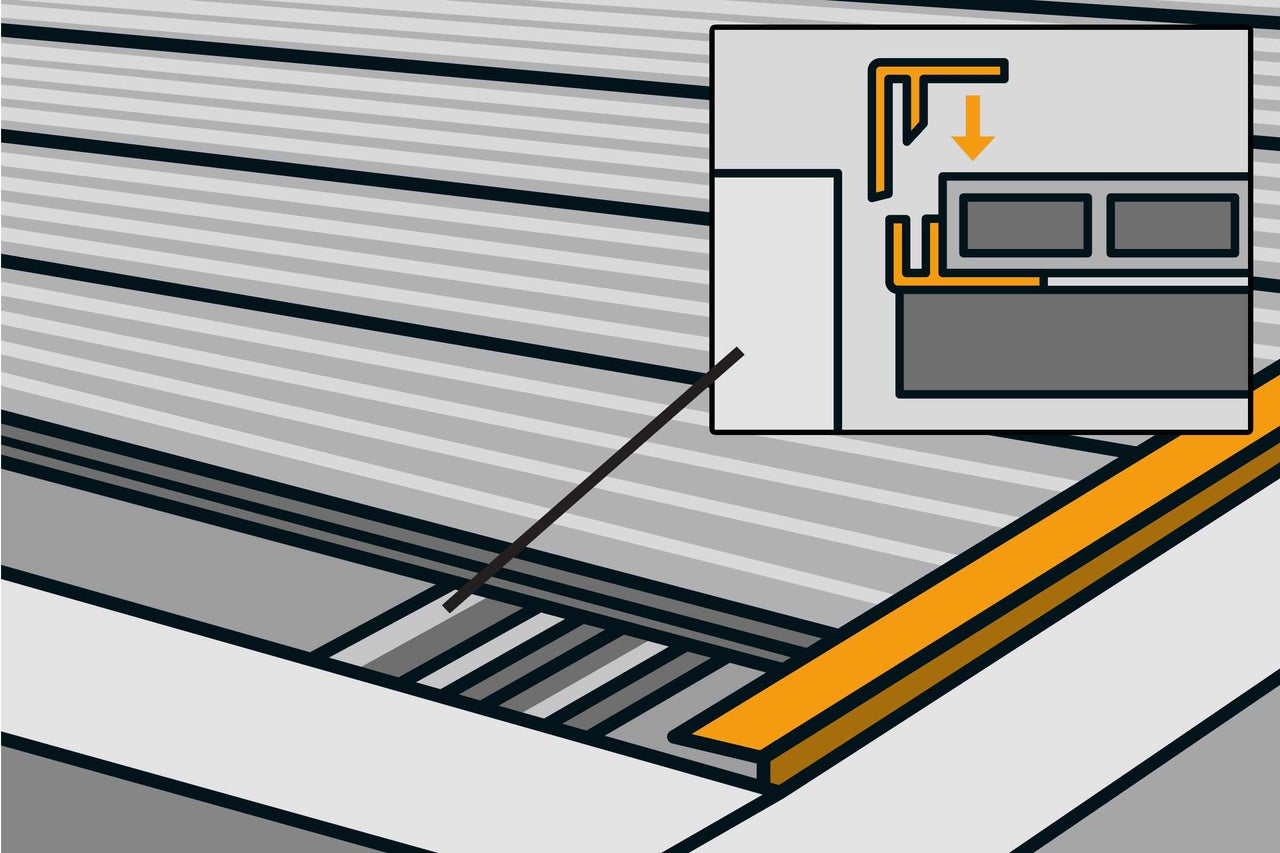

Letzte WPC-Diele mit Profilleiste befestigen
09
Die letzte Diele (ggf. zugeschnitten) wird am äußeren Seitenrand ebenfalls mit einer Profilleiste befestigt. Das Profil besteht aus einem Trägerteil, das vor der Montage der letzten Diele auf die Unterkonstruktion geschraubt wird. Dann die letzte Diele einsetzen und das Deckprofil aufclipsen. Verwende hier 2-teilige Seitenabschlussprofile.
Abstände zu den Randsteinen einhalten
Halte die nötigen Abstände zu den Randsteinen ein, damit der Terrassenaufbau gut hinterlüftet ist. Beachte auch die speziellen Verlegeempfehlungen der Hersteller.
