Welche Wasserleitungen gibt es?
Im Haus und Garten gibt's verschiedene Wasserleitungen mit unterschiedlichen Aufgaben. Wir stellen Dir hier die wichtigsten vor:
-
-
-
Wasserleitung selbst verlegen erlaubt?
Nur der Hauptwasseranschluss und alle Wasserleitungen, die direkt mit dem Wasserzähler verbunden sind, müssen von einem Sanitärinstallateur verlegt werden. Alle anderen Wasserleitungen kannst Du selbst verlegen und auch Armaturen anschließen. Halte immer die Vorschriften ein, für Trinkwasser sind diese streng. Prüfe alle Wasserleitungen vor dem Gebrauch, denn bei fehlerhafter Installation können Versicherungen die Leistungen kürzen.
Abwasserrohre verlegen
Schallschutz wird bei der Entwässerung immer wichtiger. Spezielle HT-Rohre, z. B Skolan Safe®, können aufgrund einer anderen Materialzusammensetzung, größeren Materialstärke sowie spezieller Beschichtungen den Luft- und Körperschall reduzieren. Auch Verbindungen, Muffen, Abzweigungen etc. gibt es in der schallreduzierenden Flüsterrohrvariante.
| HT-Rohr | schallreduzierendes HT-Rohr, z. B. Skolan Safe® | |
|---|---|---|
| Material | Polypropylen (PP) | mineralverstärktes Polypropylen (PP) |
| Farbe | grau | lichtgrau RAL 7035 |
| Materialstärke bei DN 110 (mm) | 2,7 | 5,3 |
| Schalldruckpegel (je kleiner, desto besser) | 26 dB | 20 dB |
Es gibt besonders robuste, selbstreinigende und gegen Säuren und Laugen resistente Rohrsysteme, z. B. Artikel der Serie KG 2000. Das KG 2000 ist ein modernes System mit Vollwandtechnik. Dadurch hat das System eine hohe Schlagzähigkeit und Abriebfestigkeit – es ist also echt hart im Nehmen und besonders langlebig.
Die richtigen Rohre verwenden
Verwende fürs Abwasser beim Wasserleitungen verlegen ausschließlich Rohre, die als Abwasserrohre gekennzeichnet sind und ggf. die notwendige Zulassung haben. Neben dem PA-Zeichen müssen Material und Durchmesser angegeben sein.
KG-Rohre dürfen nicht im Haus verbaut werden, da diese bei Überhitzung giftige Dämpfe entwickeln. Umgekehrt eignen sich HT-Rohre nicht für den Außenbereich.
Abwasserrohre führen Wasser ab, stehen nicht unter Druck und haben einen größeren Durchmesser.
| Sanitärgegenstand | Durchmesser der Abflussleitung in mm bei Einzelanschluss |
|---|---|
| Waschbecken, Handwaschbecken | 40 |
| Küchenspülbecken, Geschirrspülmaschine, Waschmaschine bis 6 kg, Dusche, Badewanne, Urinal, Bodenablauf | 50 |
| Waschmaschine 6-12 kg, Bodenablauf DN70 | 70 |
| Toilette, Bodenablauf DN 100 | 100 |
Diese Rohrdurchmesser werden für Einzelanschlüsse an ein Fallrohr mit 110 mm Ø verwendet. Sind mehrere Entwässerungsobjekte am gleichen Strang an das Fallrohr angeschlossen, nimmst Du den nächsthöhere Rohrdurchmesser. Das gilt auch, wenn die Anschlussleitung mehrmals die Richtung ändert.
Bei zu groß gewählten Durchmessern haben Feststoffe eine zu geringe Schwimmtiefe. Schmutzstoffe lagern sich dadurch ab und setzen das Rohr zu. Bei zu klein gewähltem Durchmesser kann sich das Rohr vollständig mit Wasser füllen und durch den Luftabschluss zur Absaugung des Geruchverschlusses führen.
Doch welchen Weg nimmt das Abwasser? Was sollte man beim Wasserleitungen verlegen beachten? Die Anschlussleitung führt vom Siphon oder Wasserablauf bis zum nächstgrößeren Rohr, der Fallleitung. Vom Fallrohr aus gelangt das Wasser aus den verschiedenen Stockwerken in die Sammelleitung. Das Fallrohr wird über das Dach entlüftet, damit kein Sog entsteht und das Wasser optimal abfließen kann. Die Sammelleitung führt das Wasser in die Grundleitung. In der Grundleitung wird das Wasser in den Kanal eingeleitet. Sie befindet sich außerhalb des Gebäudes. Mit Hilfe von Revisionsschächten kann man regelmäßig die Rohre kontrollieren und reinigen. Für mehrstöckige Häuser sind Umgehungsleitungen vorgeschrieben, die bei einem Abwasserstau genutzt werden.
Rückstausperren verhindern, dass Abwasser die Leitungen hochgedrückt wird, z. B. bei starken Regenfällen oder verstopften Kanälen. Überlasse den Rückstauschutz am besten dem Fachmann!
Wasserleitungen planen
Mach Dir am besten für alle Wasserleitungen einen Plan, wo die Leitungen verlaufen sollen. Achte auf kurze Wege, geeignete Rohrdurchmesser und trage sorgfältig alle benötigten Leitungen in Deinen Verlegeplan ein.
Ist das Gefälle größer, fließt das Wasser zu schnell ab und Schwemmstoffe können sich absetzen. Ein kleineres Gefälle verlangsamt den Fluss des Abwassers so sehr, dass es die Schwemmstoffe nicht mehr mit sich führen kann. Beides führt über kurz oder lang zu Rohrverengungen und Verstopfung.
Beachte außerdem, dass Abzweigungen nicht in einem Winkel gegen die Fließrichtung gebaut werden dürfen, sondern mit weniger als 45° mit dem Fluss. Bei Fallrohren sind bis 88° in Fließrichtung möglich. Dein neues Rohrsystem hält sehr lange, wenn Du immer die richtigen Durchmesser nimmst.
Wasserleitungen Aufputz oder Unterputz verlegen?
Wasserleitungen mit lösbaren Verbindungen solltest Du nur Aufputz (vor der Wand) mit Rohrschellen verlegen. Verwendest Du unlösbar verbundene Wasserleitungen, kannst Du diese Unterputz (in der Wand) verlegen. Dafür machst Du Mauerschlitze in die Wände. Vorwand-Installationen findet man häufig im Bad, wenn Rohre auf einer Wand verlegt und dann mit mit Gipskartonplatten im Trockenbau verkleidet und gefliest werden.
Mit KG- und HT-Rohren allein kannst Du noch kein Abwassersystem bauen. Hierfür benötigst Du noch viele weitere Einzelteile. Eine Auswahl findest Du in dieser Grafik, viele weitere in unserem Sortiment.
Kaltwasserleitungen verlegen
Frostschäden vermeiden
Kaltwassersysteme draußen solltest Du rechtzeitig vor dem Frost entleeren. So vermeidest Du Frostschäden am System im Winter. Setze dazu am tiefsten Punkt des Systems einen Kugelhahn, z. B. in einem Revisionsschacht.
Anleitungen rund ums Wasserleitungen verlegen
In unseren Anleitungen erklären wir Dir Schritt für Schritt, wie Du Wasserleitungen verlegen kannst: Abwasserrohre verlegen im Haus und Kaltwasserleitungen verlegen im Garten.
Trinkwasserleitungen verlegen
Wie kommt das Wasser ins Haus? Hier findest Du Informationen rund ums Thema Trinkwasser.
Zuleitungssysteme bringen das Trinkwasser an Orte, wo es sonst nicht zur Verfügung steht. Die Rohre von Zuleitungen stehen beim Wasserdurchlauf ständig unter Druck, um ein gleichmäßiges Fließen zu gewährleisten.
Sie sind aus einem dünneren Material und mit geringerem Durchmesser als Ableitungen gefertigt, meist aus Kunststoff, Edelstahl oder Kupfer. Kalk und Lochfraß können Kunststoff nichts anhaben. Zudem gibt es für Trinkwasserleitungen strenge Vorschriften. Die musst Du unbedingt beachten. Verwende ausschließlich Rohre mit der Zulassung für Trinkwasser. Vergiss außerdem nicht, Rohrleitungen aus Metall zu erden!
Wasserleitungen verbinden

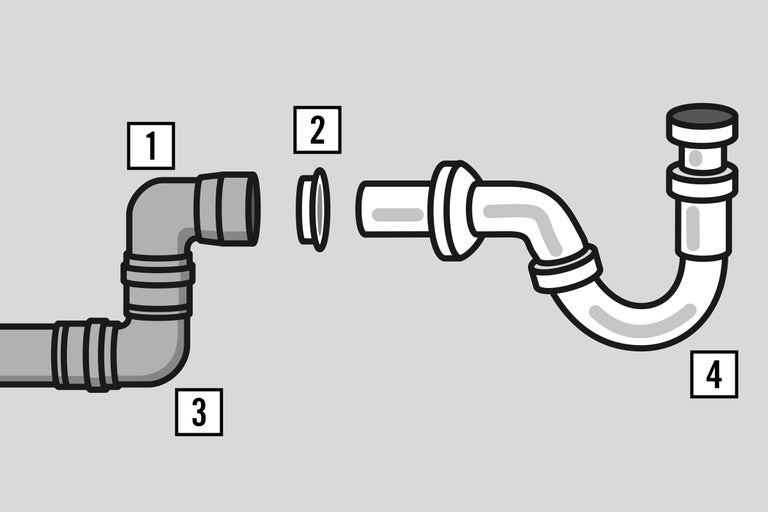

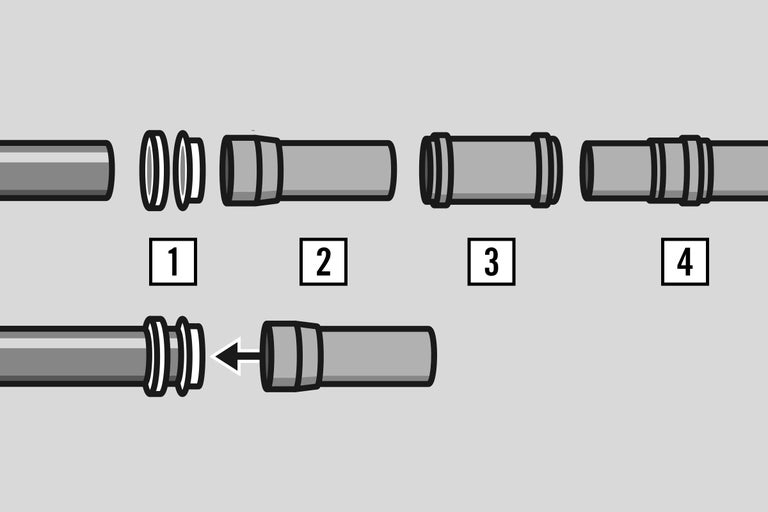

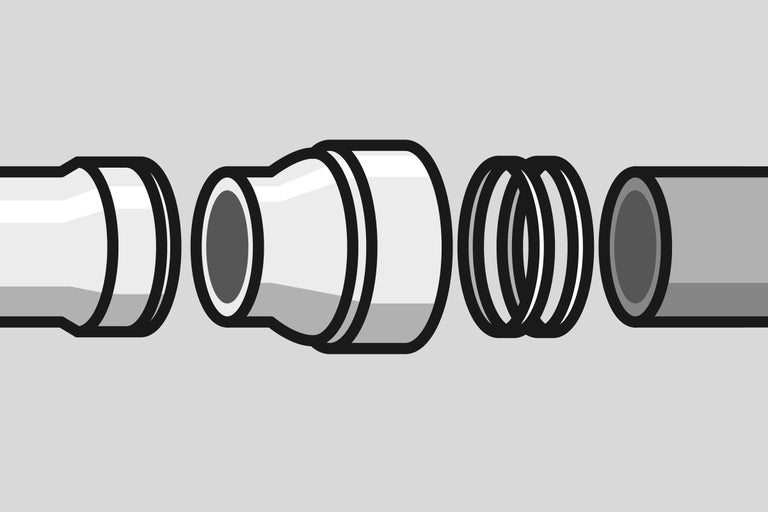

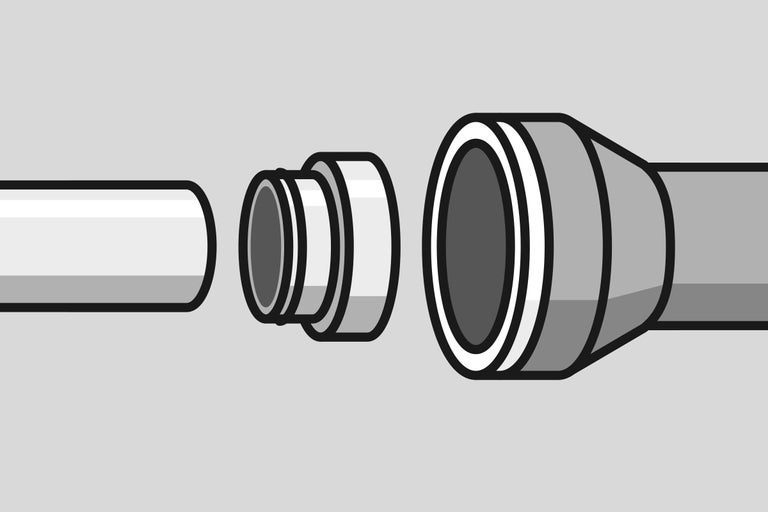

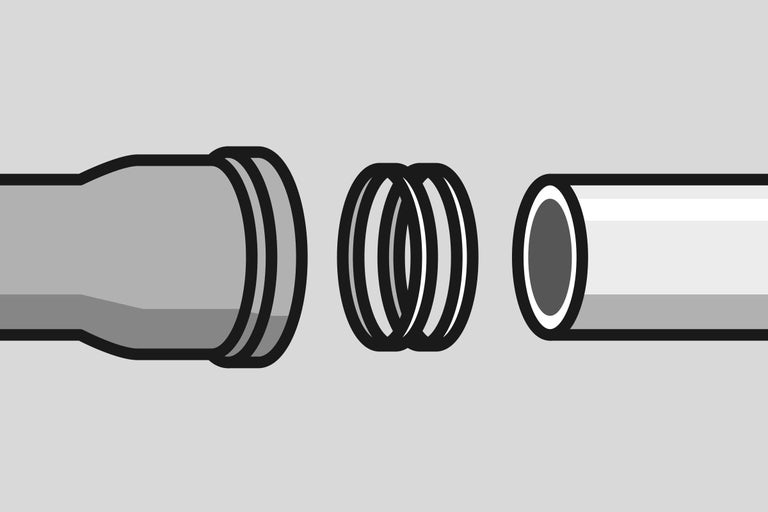

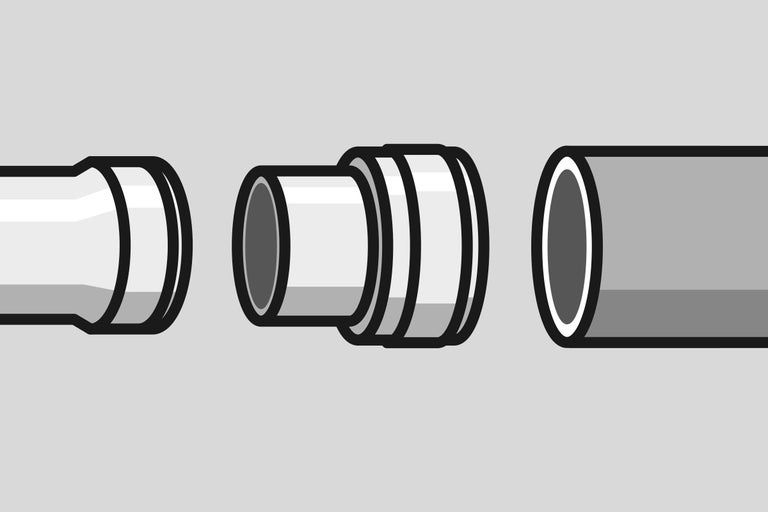

Es gibt viele verschiedene Rohrverbindungen, die sich im Material, in der Größe und im Außendurchmesser unterscheiden. Dazu zählen Übergänge, Verbinder, Bögen, Abzweige, Endkappen und Siphonbögen. Wir zeigen Dir, wie Du KG-Rohre und HT-Rohre mit anderen Teilen verbinden kannst.
Willst Du weitere Rohre fürs Wasserleitungen verlegen miteinander verbinden? Auch hier haben wir hilfreiche Tipps für Dich in unserem Ratgeber "Rohre verbinden".
Wasserleitungen dämmen
Achtung, Legionellen!
Legionellen sind Bakterien, die eine Lungenentzündung hervorrufen können. In ungedämmten Brauchwasserleitungen bilden sie sich besonders gerne. Wenn Wasser in Trinkwasserleitungen länger steht und zwischen 25 und 45 °C warm ist, vermehren sich Legionellen sehr gut. Achte daher auf eine gute Dämmung Deiner Rohre.
Regenwasserrohre verlegen
In der Regel werden Schmutz- und Regenwasser in getrennten Rohrsystemen abgeführt. Die beiden dürfen meist gar nicht zusammengeleitet werden. Falls dies ausnahmsweise doch der Fall sein sollte, spricht man von Mischwassersystemen.

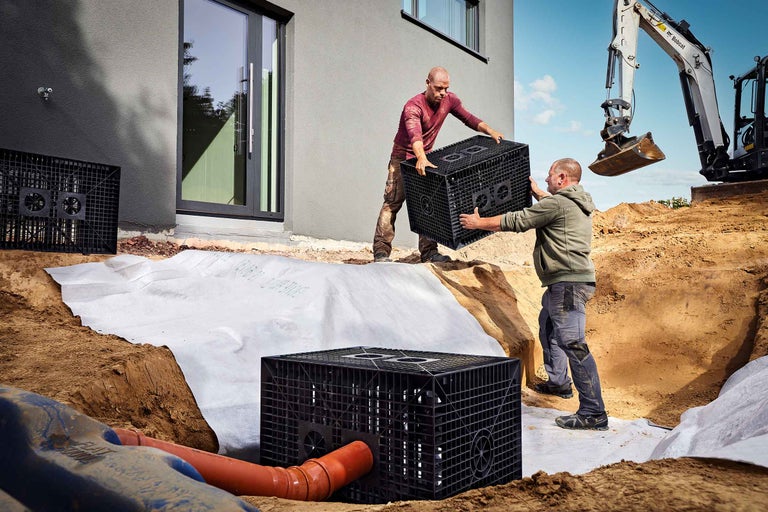

Regenwasser, z. B. vom Dach, darf man in den meisten Gemeinden nicht der Kanalisation zuführen, sondern muss es versickern lassen. So kann es ins Grundwasser gelangen und dem natürlichen Wasserkreislauf erhalten bleiben. Man kann Regenwasser auch hervorragend rund ums Haus nutzen: für die Bewässerung im Garten, die Toilettenspülung oder die Waschmaschine.
Genehmigungen einholen
Wasser in die Mischwasser- bzw. Schmutzwasserkanalisation einzuleiten, muss von der zuständigen Behörde genehmigt werden. Je nachdem, wie umfangreich Dein Bauvorhaben ist, brauchst Du eventuell einen Fachmann oder weitere Genehmigungen. Erkundige Dich bei Deiner zuständigen Behörde, ob dies der Fall ist.
