Alle Teile nach Maßplan zuschneiden, die Schnittkanten mit 120er Schleifpapier oder einer Fräse anfasen. Die Streifen und der Rahmen sollten vor dem Zusammenbau gestrichen werden. Halte stets die vom Hersteller vorgegebenen Trockenzeiten für Farben und Lacke ein. Beachte, dass der Materialbedarf für eine Raumhöhe von 3,0 m berechnet wurde. Für andere Höhen kürze das Material entsprechend und berechne Anzahl und Maße der Einzelteile neu.
Anleitung
Trennwand-Tisch selber bauen
Essen am Schreibtisch, Arbeiten in der Küche. Kennst Du? Ja, eine kleine Wohnung bringt die ein oder andere Schwierigkeit mit sich – vor allem bei der Raumaufteilung. Was Du brauchst, ist eine flexible Lösung. Durch die Lattenkonstruktion schaffst Du eine Trennung. Durch die Rollfüße am Holztisch kannst Du wählen: mal mehr Platz für Deine Hausarbeit, mal mehr um Deine Freunde zu bewirten.
2 Tag(e)
2
Möbelbau & HolzplattenZum Sortiment
Das brauchst Du
Material
Werkzeuge
Handkreissägen
Fräser & Senker
Bohrmaschinen
Maßband, Meter & Maßstab
Ringmaulschlüssel-Satz WGB, 8-tlg
von
Planung und Vorbereitung
01
Pfostenträger anbohren
02

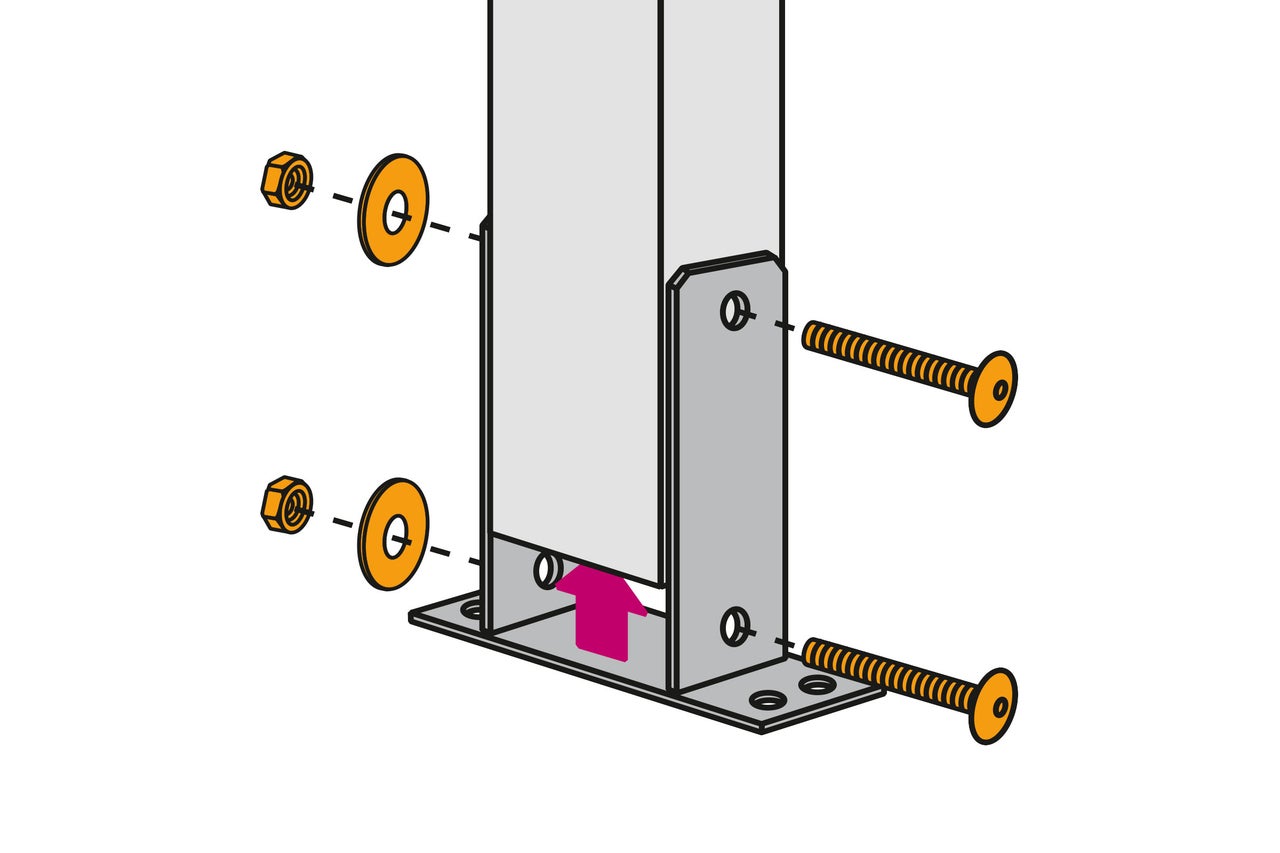

Stecke die Pfostenträger auf die Enden der Balken und zeichne die Bohrlöcher an. Durchbohre die Balken an der Markierung mit einem 8-mm-Holzbohrer. Stecke anschließend die Pfostenträger wieder auf die Enden der Balken und verschraube sie mit je zwei Schlossschrauben mit Mutter und einer Unterlegscheibe mit den Balken. Ziehe die Muttern mit einem 13-mm-Maulschlüssel fest.
03

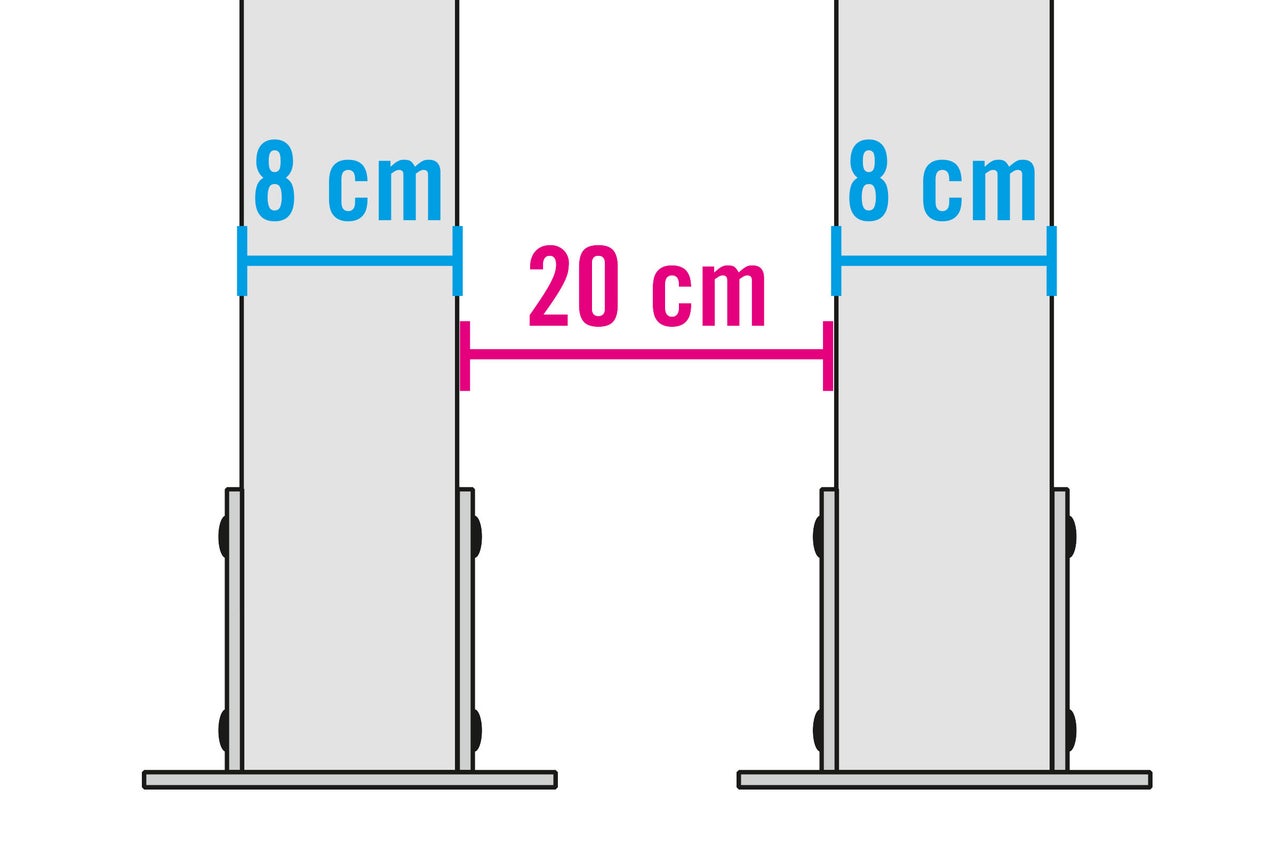

Richte die Balken mithilfe von Keilen in einer Flucht senkrecht zwischen Boden und Decke aus: die beiden ersten Pfosten mit einem Abstand von 20 cm, der nächste Pfosten mit einem Abstand von 112 cm und den vierten Balken wieder mit einem Abstand von 20 cm. Prüfe noch einmal die Flucht, richte die Pfosten mit einer Wasserwaage aus und befestige sie dann am Boden und an der Decke.
Arbeitsschritte
Winkel montieren
04

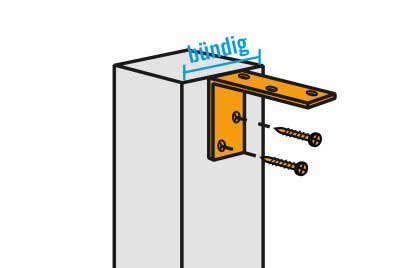

Halte einen Winkel mit dem kurzen Schenkel an ein Tischbein – im rechten Winkel, mittig und oben bündig. Zeichne die Bohrlöcher an. Bohre an den Markierungen die Schraubenlöcher vor und verschraube den Winkel mit 2 x Schrauben am Tischbein. Montiere auf diese Weise einen Winkel an jedem Tischbein.
Lenkrollen montieren
05

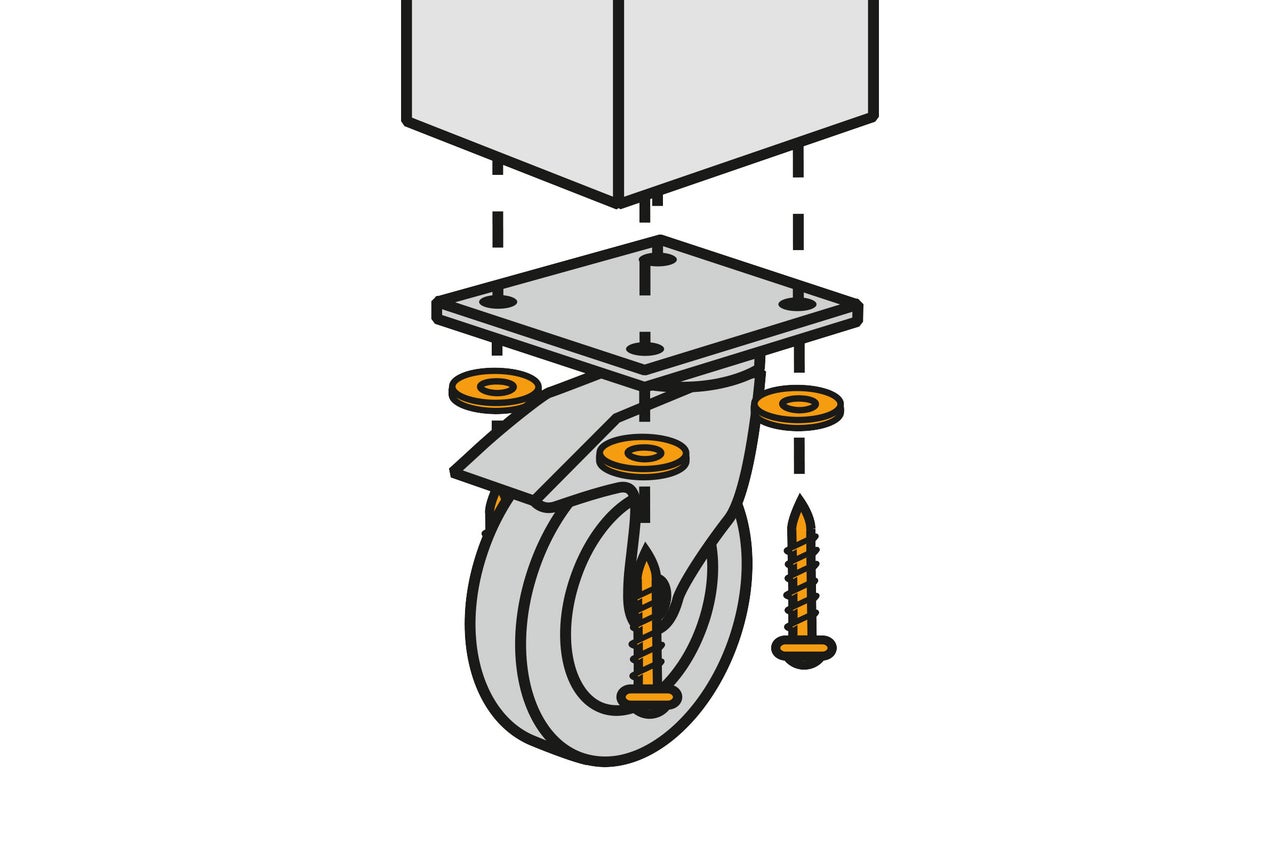

Richte eine Lenkrolle mittig auf der Stirnseite eines Tischbeines aus. Zeichne die Bohrlöcher an. Bohre an den Markierungen die Schraubenlöcher vor und verschraube die Lenkrolle mit 4 Unterlegscheiben und 4 Schrauben – schraube dabei etwas zur Mitte hin, damit die Schrauben nicht seitlich aus dem Tischbein herauskommen. Montiere auf diese Weise eine Lenkrolle an jedem Tischbein.
Winkel montieren
06

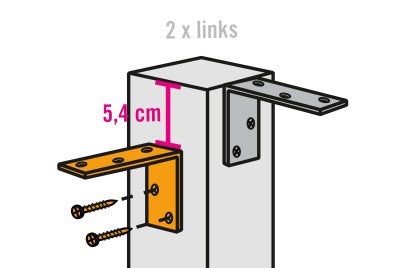

Drehe eines der Tischbeine mit montiertem Winkel eine viertel Umdrehung im Uhrzeigersinn und montiere auf die gleiche Weise einen weiteren Winkel, allerdings mit einem Abstand nach oben von 5,4 cm. Montiere auf diese Weise an einem weiteren Tischbein einen Winkel.
07

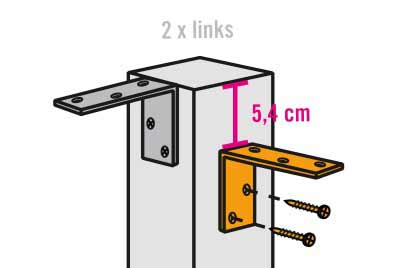

Drehe die beiden übrigen Tischbeine mit montiertem Winkel eine viertel Umdrehung gegen den Uhrzeigersinn und montiere auf die gleiche Weise je einen Winkel, wieder mit einem Abstand nach oben von 5,4 cm. So erhältst Du zwei linke und zwei rechte Tischbeine.
Tischplatte montieren
08

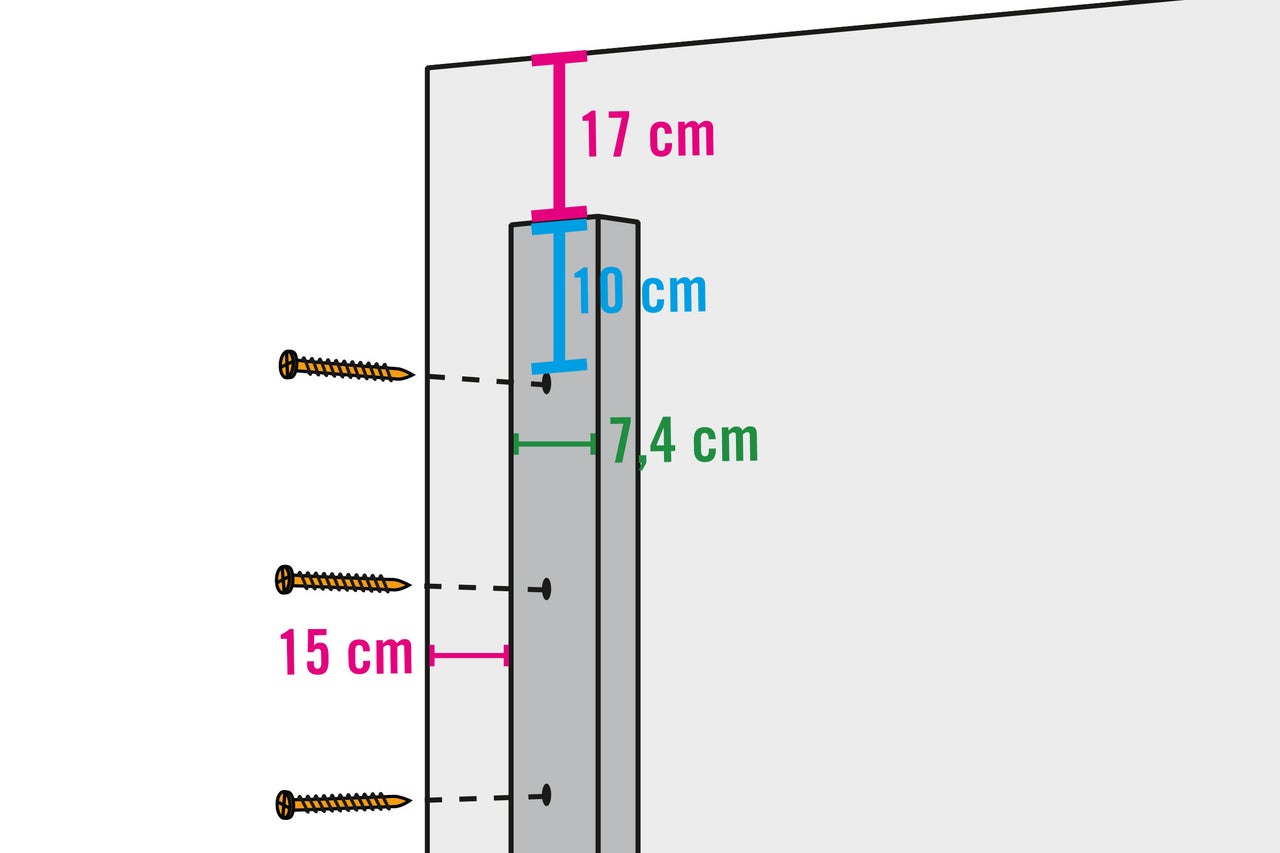

Bohre mit einem 4-mm-Holzbohrer in jedes Stützbrett vier Schraubenlöcher mit je 10 cm Abstand nach außen, dazwischen gleichmäßig verteilt. Lege dann die Tischplatte mit der Unterseite nach oben flach hin – lege eine Decke oder Pappe unter, um die Oberfläche zu schützen. Platziere ein Stützbrett an der kurzen Seite der Tischplatte mit je 17 cm Abstand nach rechts und links und 15 cm Abstand nach außen. Achte darauf, dass das Stützbrett parallel zur Tischkante verläuft. Verschraube das Stützbrett mit 4 Schrauben mit der Tischplatte. Montiere das zweite Stützbrett auf der gegenüberliegenden Seite auf die gleiche Weise.
09

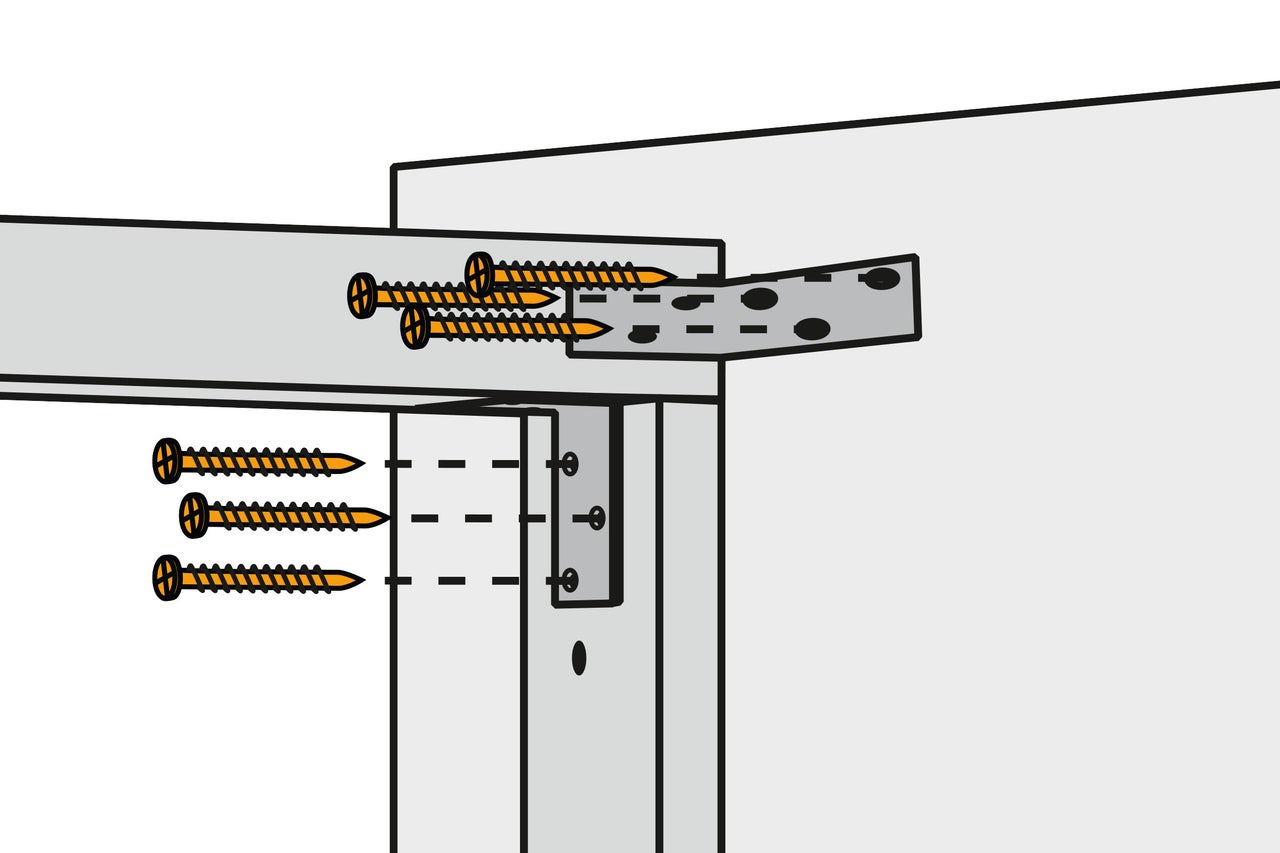

Befestige anschließend die Tischbeine an der Tischplatte: Richte die Tischbeine so aus, dass sie bündig am Stützbrett anliegen – ein Winkel liegt auf dem Stützbrett auf, der andere zeigt zur Tischmitte. Verschraube nun die Winkel mit je 3 Schrauben mit den Stützbrettern und der Tischplatte. Montiere die Tischbeine auf der gegenüberliegenden Seite auf die gleiche Weise, nur spiegelverkehrt. Der Tisch ist fertig.
Streifen anbringen
10

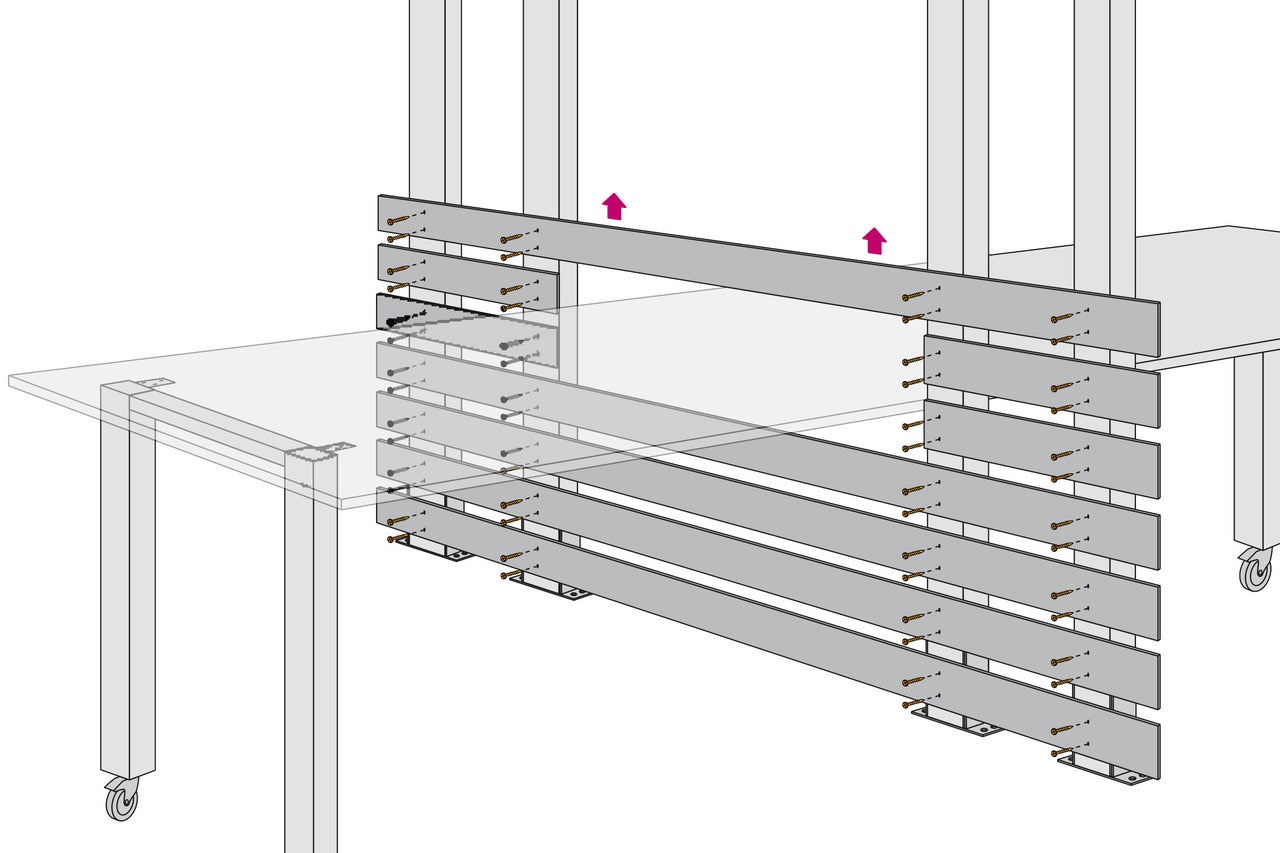

Schiebe den fertigen Tisch zwischen die Pfosten der Unterkonstruktion. Bevor Du die Streifen montierst, solltest Du Dir 3 Klötzchen mit einer Höhe von je 4 cm als Abstandshalter bauen. Bevor Du die Streifen montierst, solltest Du die Bohrlöcher markieren, vorbohren und senken. Lege dazu alle Streifen bündig nebeneinander aus und markiere sie mithilfe einer Richtlatte dezent bei 12 cm, 40 cm, 160 cm und 188 cm, gemessen von der linken Kante. So erhältst Du ein sauberes Schraubenbild. Der erste Streifen wird mit einem Abstand von 4 cm zum Boden an der Unterkonstruktion montiert. Es empfiehlt sich, die zuvor gebauten Abstandshalter unter den ersten Streifen auf den Boden zu legen. Fixiere den Streifen mit einem seitlichen Überstand von je 8 cm am rechten Balken und verschraube ihn mit 2 Schrauben am linken Balken. Setze die Verschraubung nach rechts bis zum vierten Balken fort.
Montiere auf diese Weise und mithilfe der Abstandshalter 3 weitere Streifen. Über dem vierten Streifen folgen zwei Reihen mit kurzen Streifen. Auch diese werden vorgebohrt, gesenkt und mit einem seitlichen Überstand von 8 cm an den Rahmen befestigt – ebenfalls mit einem Abstand von 4 cm nach unten.
11

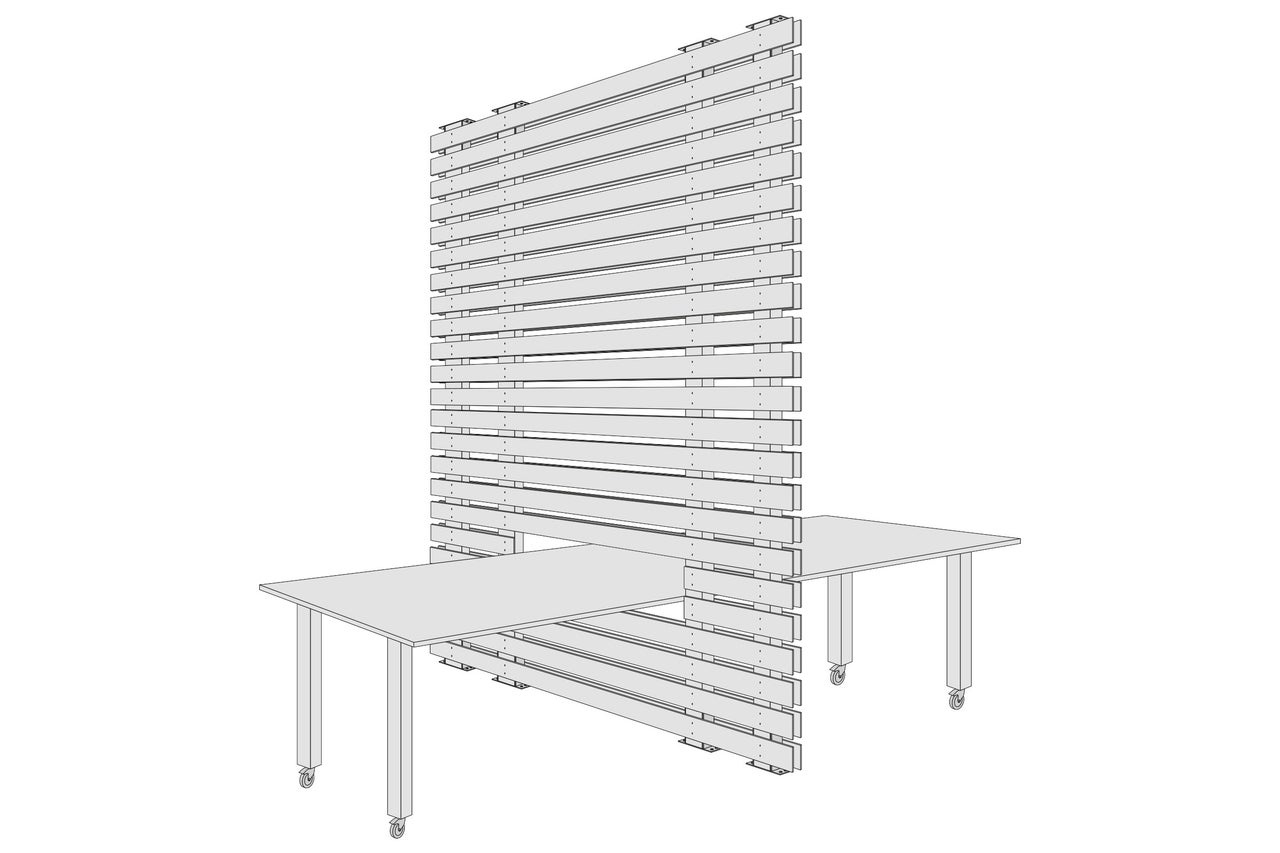

Anschließend folgen wieder die langen Streifen; vervollständige die Verkleidung bis unter die Decke. Anschließend werden auf der anderen Seite der Unterkonstruktion nach demselben Prinzip die übrigen Streifen montiert.
