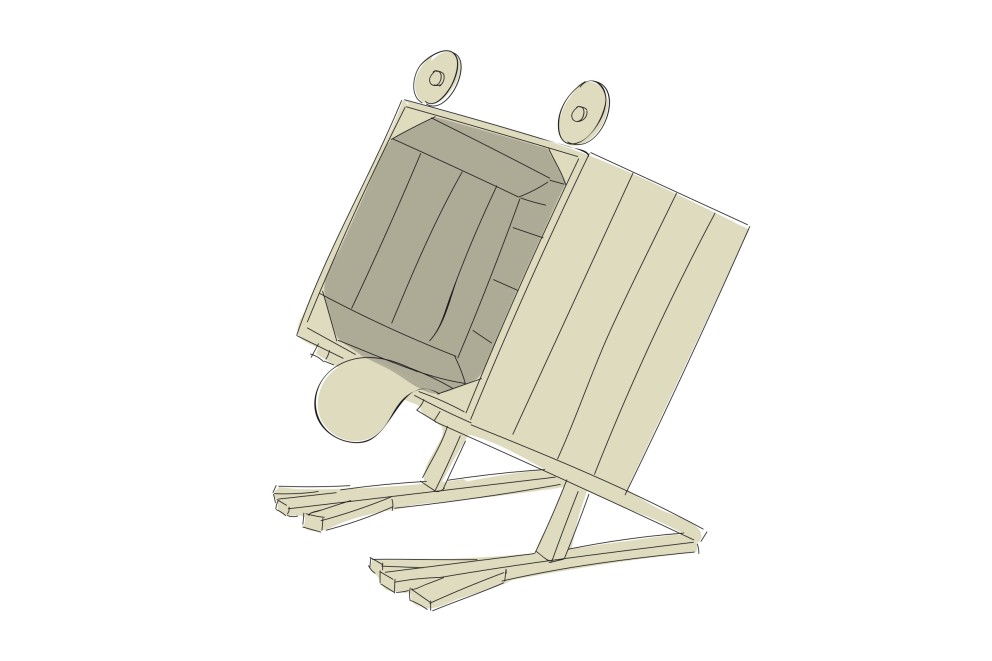

Spielzeugkiste Frosch selber bauen
Ein Frosch im Kinderzimmer? Dieses Haustier ist ausdrücklich erwünscht und sehr pflegeleicht.Den großartigen Aufbewahrungskünstler und perfekten Mitbewohner fürs Kinderzimmer, die Spielzeugkiste Charles von BUILDIFY, kannst Du Dir mit unseren Materialien selbst zimmern.
3 Std. Bau, 0,5 Tage Farbe & Lack
1
AufbewahrungZum Sortiment
Das brauchst Du
Material
Buildify Holzkiste Obstkiste mittel, unb ...
Konsta Kantholz Fichte gehobelt 24x44x25 ...
Senkkopfschrauben
Unterlegscheibe DIN 9021, 6,4 mm galv.ve ...
Lampen Verteilerbaldachin Holz kiefer/na ...
Tarrox Filzgleiter 22x6 mm rund braun 16 ...
Bastelfilz Pastell 20x30 cm 10 Bogen
Ponal Holzleim Wasserfest 120 g
HORNBACH Vorstreichfarbe weiß 375 ml
Buntlacke
von
Werkzeuge
Akkuschrauber
Vorbohrer Wolfcraft Ø 4,5 mm mit Senker
Bohrsenker Wolfcraft Ø 4-10 mm 6-kt
Japansäge Ryoba Heckenrose 250 mm
von
Vorbereitung
Zuschnitt des Kantholzes
Zur Vorbereitung der Spielzeugkiste Charles musst Du das Kantholz 24x44x2500 mm für die Beine wie folgt zuschneiden:
Du brauchst 4 x 24x44x400 mm und 1 x 24x44x600 mm
Solltest Du Hilfe mit dem Zuschnitt benötigen, kannst Du dein Kantholz auch gleich bei uns im Markt entsprechend zuschneiden lassen.
Benötigte Farben und Lacke
Um die Kiste zu lackieren benötigst Du die Farben:
1 x Farbton „caipirinha grün“ – 375 ml
1 x Farbton „RAL 9010 reinweiß“ – 125 ml
Diese kannst Du dir direkt bei uns im Markt mischen lassen

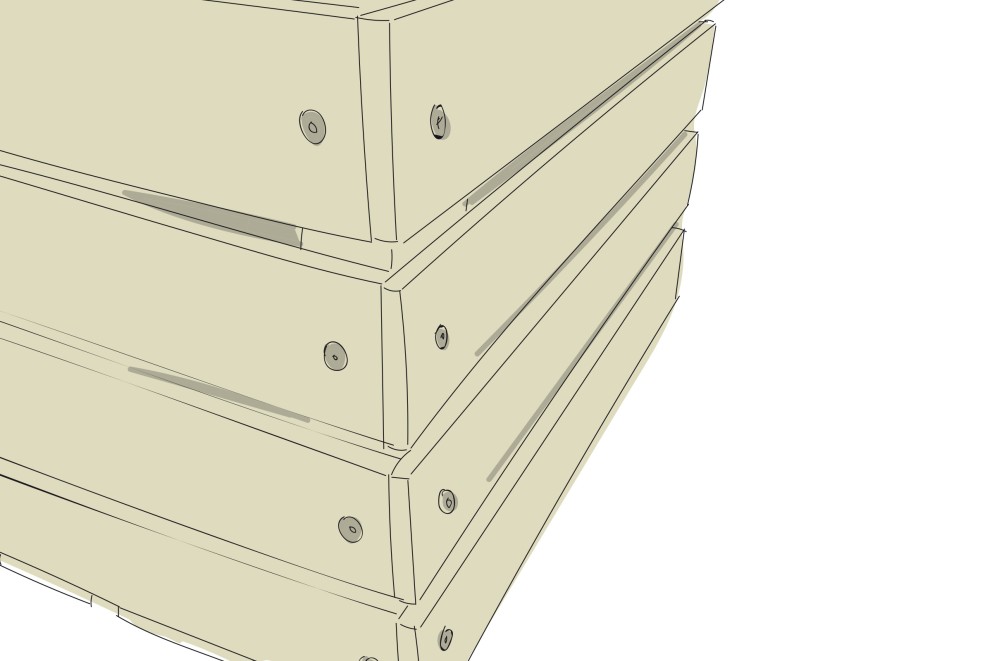

Kisten vorbohren
Zuerst die Kiste stabilisieren: Die Kiste vorbohren und anschließend jedes Leisten-Ende mit je einer Schraube (4,5x20 mm) am Dreikantholz fixieren (ca. 25 mm vom Rand der Kiste entfernt).

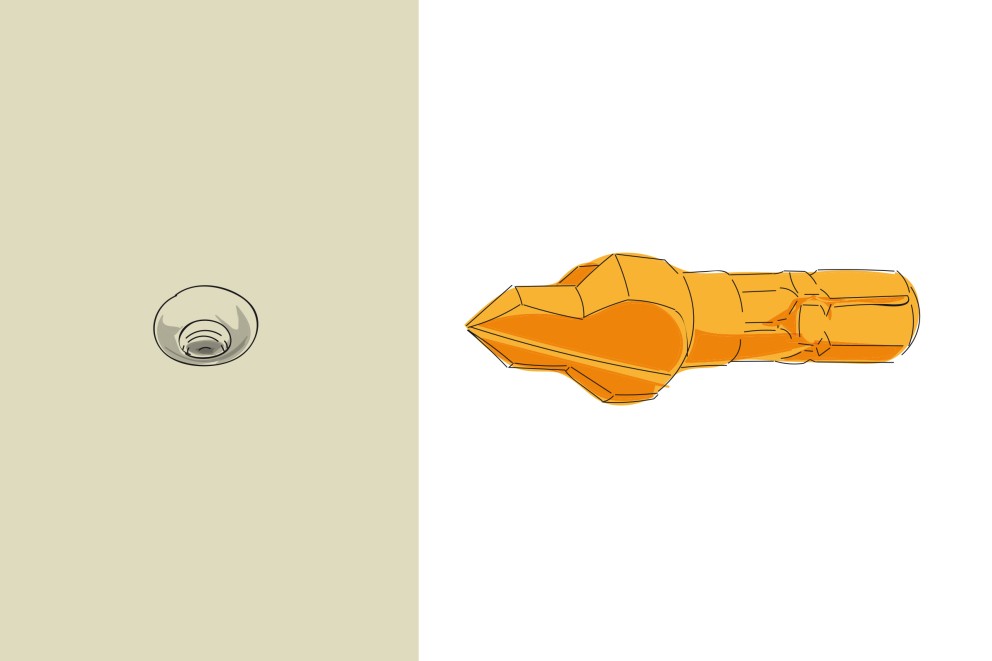

Tipp: Bohren
Für das Bohren empfiehlt sich ein „Bohrsenker“. Dieser sorgt für ein konisches Bohrloch, in dem die Schrauben später perfekt versenkt werden können. Der Schraubenkopf steht dadurch nicht über und Du vermeidest Risse im Holz!
Arbeitsschritte
Kiste streichen
01
Bitte die Hinweise zur Vorbehandlung des Holzes unter „Farbliche Gestaltung“ beachten. Danach die Kiste innen und außen je zwei Mal mit der Farbe „caipirinha grün“ streichen. Die beiden Verteilerbaldachine (Augen) zwei Mal mit der Farbe „RAL 9010 reinweiß“ streichen.
Kanthölzer verbinden
02
Für die Fußkonstruktion je zwei der Kanthölzer (24x44x400 mm) durch das Tischband verbinden ...
Kanthölzer fixieren
03
... und mit je sechs Schrauben (3,5x16 mm) fixieren.
"Zehen" markieren
04
Die „Zehen“ des Frosches mit einer Länge von ca. 120 mm auf dem Kantholz (24x44x600 mm) markieren.
"Zehen" sägen
05
Diesen Vorgang drei Mal wiederholen bis Du insgesamt vier „Zehen“ hast. Den ersten „Zeh“ als Schablone für die drei folgenden „Zehen“ verwenden.
Schnittkanten schleifen
06
Die Schnittkanten der „Zehen“ schleifen.
"Zehen" vorbohren
07
In der Mitte der Außenseite die „Zehen“ mit einem Loch vorbohren (zur Orientierung siehe Schritt 10).
Tipp: Bohren
Für das Bohren empfiehlt sich ein „Vorbohrer mit Senker“. Dieser sorgt für ein konisches Bohrloch, in dem die Schrauben später perfekt versenkt werden können. Der Schraubenkopf steht dadurch nicht über und Du vermeidest Risse im Holz!
"Zehen" verleimen
08
Die „Zehen“ an der kurzen Seite, die auf das „Fuß“-Kantholz treffen, verleimen und am unteren „Fuß“ anbringen (zur Orientierung siehe Schritt 10).
"Zehen" verschrauben
09
Die „Zehen“ auf dem unteren „Fuß“-Kantholz mit je einer Schraube fixieren (4,5x50 mm).
"Zehen" verschrauben
10
Diesen Arbeitsschritt vier Mal wiederholen.
Kantholz markieren
11
Das übrige Kantholz in der Mitte (160 mm vom jeweiligen Rand entfernt) markieren...
Stützhölzer sägen
12
...und an der markierten Stelle zersägen, um zwei Kanthölzer zu erhalten.
Bohrloch für oberes Fußholz markieren
13
Auf dem oberen „Fuß“-Kantholz ein Bohrloch in der Mitte markieren, 220 mm vom rechten Rand entfernt.
"Fuß"-Kantholz vorbohren
14
Das „Fuß“-Kantholz aufklappen und an der markierten Stelle vorbohren.
Stützholz platzieren
15
Das Stützholz platzieren.
Stützholz verschrauben
16
Mit je einer Schraube (4,5x50 mm) die Stützhölzer und die „Fuß“-Kanthölzer von oben verschrauben.
Bohrloch für unteres "Fuß"-Holz anzeichnen
17
Das Bohrloch für das untere „Fuß“-Holz in der Mitte des Stützholzes anzeichnen.
Vorbohren
18
Die markierten Stellen vorbohren.
"Fuß" verschrauben
19
Den „Fuß“ mit dem Stützholz verschrauben (4,5x50 mm).
"Füße" platzieren
20
Die „Füße“ parallel zu den Kistenenden platzieren und die Bohrlöcher anzeichnen. Beachte dafür die Markierungen im Bild.
Kiste vorbohren
21
Die Kiste an den entsprechenden Stellen vier Mal vorbohren.
"Füße" anschrauben
22
Die „Füße“ mit vier Schrauben (4,5x30 mm) an der Kiste fixieren.
"Augen" anbohren
23
Die beiden „Augen“ (Verteilerbaldachine) mit jeweils einem Loch vorbohren.
"Augen" verschrauben
24
Die beiden „Augen“ mit je einer Schraube (4,5x30 mm) an der Oberseite der Kiste fixieren (zur Orientierung siehe Schritt 24.1). Die Pupillen (Filzgleiter) aufkleben.
"Zunge" zurechtschneiden
25
Den Filz in Zungenform ausschneiden, dann durch die erste Rille der Kiste ziehen und nach vorne umklappen.
"Zunge" anbringen
26
An der Unterseite der Kiste den Filz mit zwei Schrauben (6,3x9 mm) und jeweils einer Unterlegscheibe (6,4 mm) befestigen.
Sicherheitshinweise
- Alle Möbelstücke dürfen nicht zum Klettern oder Turnen benutzt werden. Um Sturzunfällen vorzubeugen, insbesondere Kindern das Risiko bewusst machen.
- Bei allen Arbeitsschritten geeignete Schutzausrüstung tragen.
- Sägeraue Oberflächen vor dem Möbelbau abschleifen, um Verletzungsgefahren (z.B. Spreißeln) vorzubeugen.
- Wird das Möbelstück für das Kinderzimmer gebaut, für Kinderspielzeug geeignete Lacke verwenden.
- Die Obstkisten sind nur für die Aufbewahrung leichter Gegenstände geeignet. Um einer Holzspaltung vorzubeugen, die Bohrlöcher mit einem Bohrsenker vorbohren.
- Die Spielzeugkisten nicht als Sitzmöbel verwenden. Um Sturzunfällen vorzubeugen, insbesondere Kindern das Risiko bewusst machen.
