An Rohrbögen muss der PE-Schlauch je nach Rohr-Radius ein- oder mehrmals keilförmig eingeschnitten werden.
Je nach Einkerbung wird die Rohrisolierung am Winkel eingekerbt.
Anleitung
Rohre isolieren
Dass die Rohre mitheizen, ist zwar richtig, aber ein falsches Argument gegen die Isolierung. Denn sie heizen unkontrolliert. Es ist kostensparender, alle Leitungen zu isolieren, denn mangelnde Dämmung kann zu 15% höherem Brennstoffverbrauch führen. Also, worauf wartest Du noch? Ab an die Heizungsrohre und los geht‘s!
RohrisolierungZum Sortiment
PE-Schlauch an Rohrbögen
Das brauchst Du
Material
PE-Rohrisolierung angeschlitzt 15x9 mm
Clipse für PE-Schläuche 50 Stück
PE-Tape 10 m x 50 mm x 3 mm
von
Werkzeuge
Arbeitsschritte
01
02

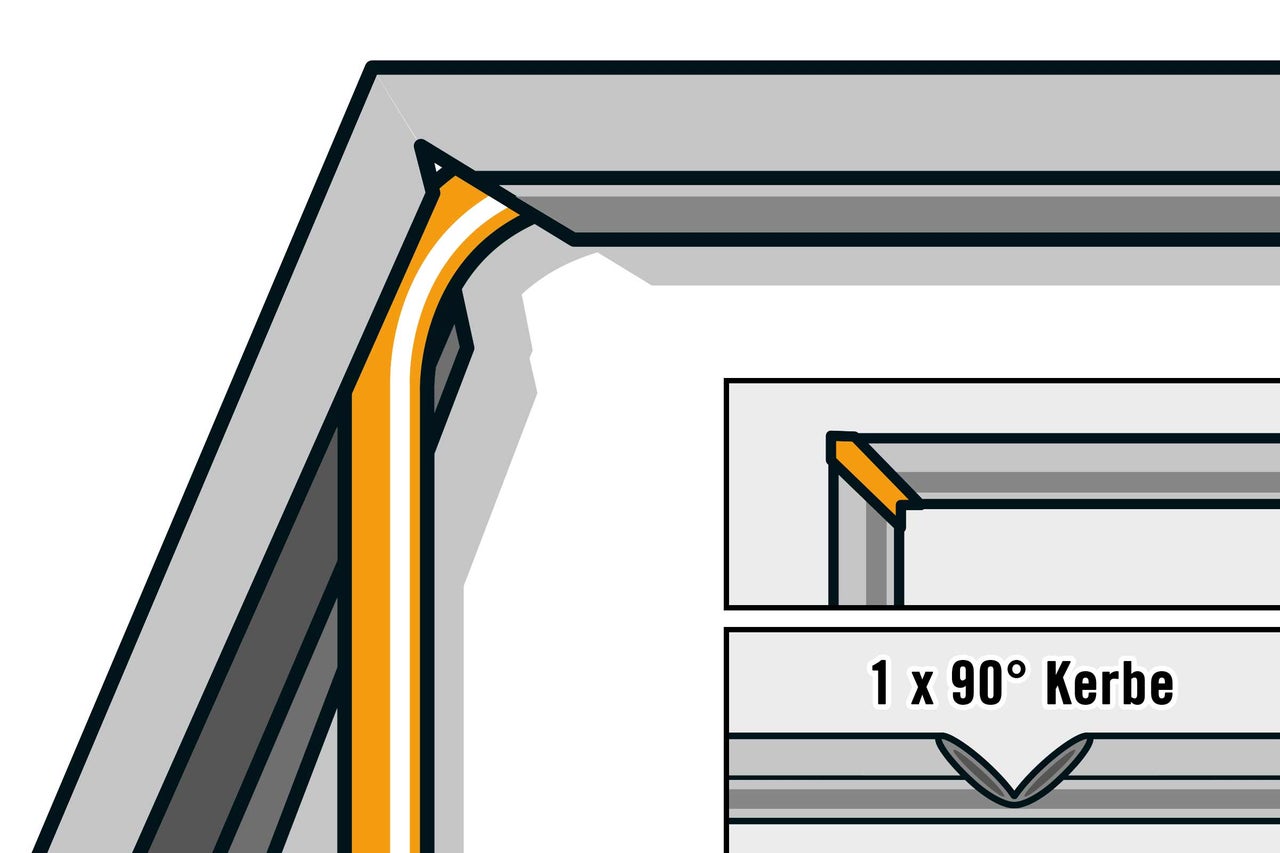

Für einen Radius bis 2 cm wird mithilfe der Gehrungslade ein 90°-Keil aus dem PE-Schlauch herausgeschnitten. Den PE-Schlauch nicht ganz durchschneiden.
Die Gehrungslade gibt die richtige Schnitttiefe vor.
03

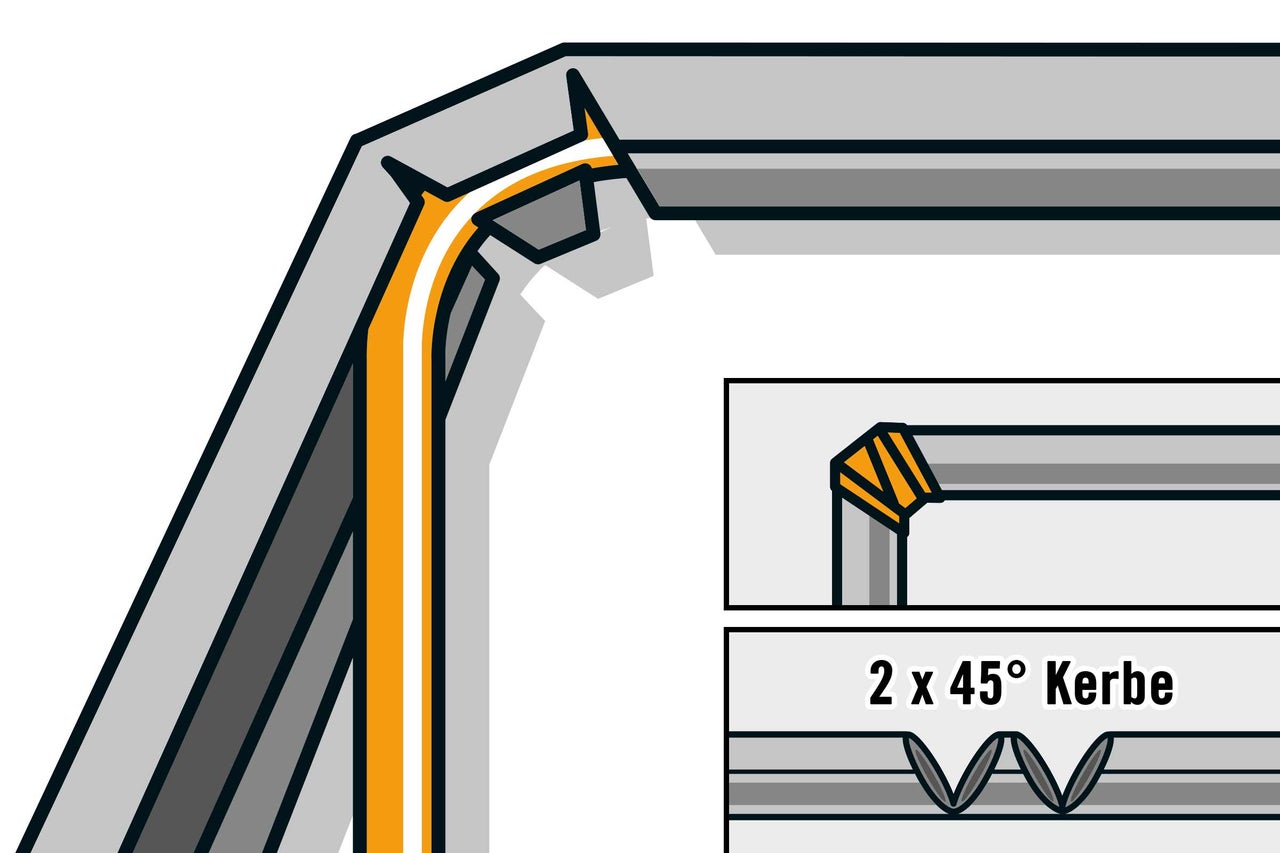

Bei Radien von 2 bis 5 cm schneidet man zwei Keile mit je 45° heraus.
04

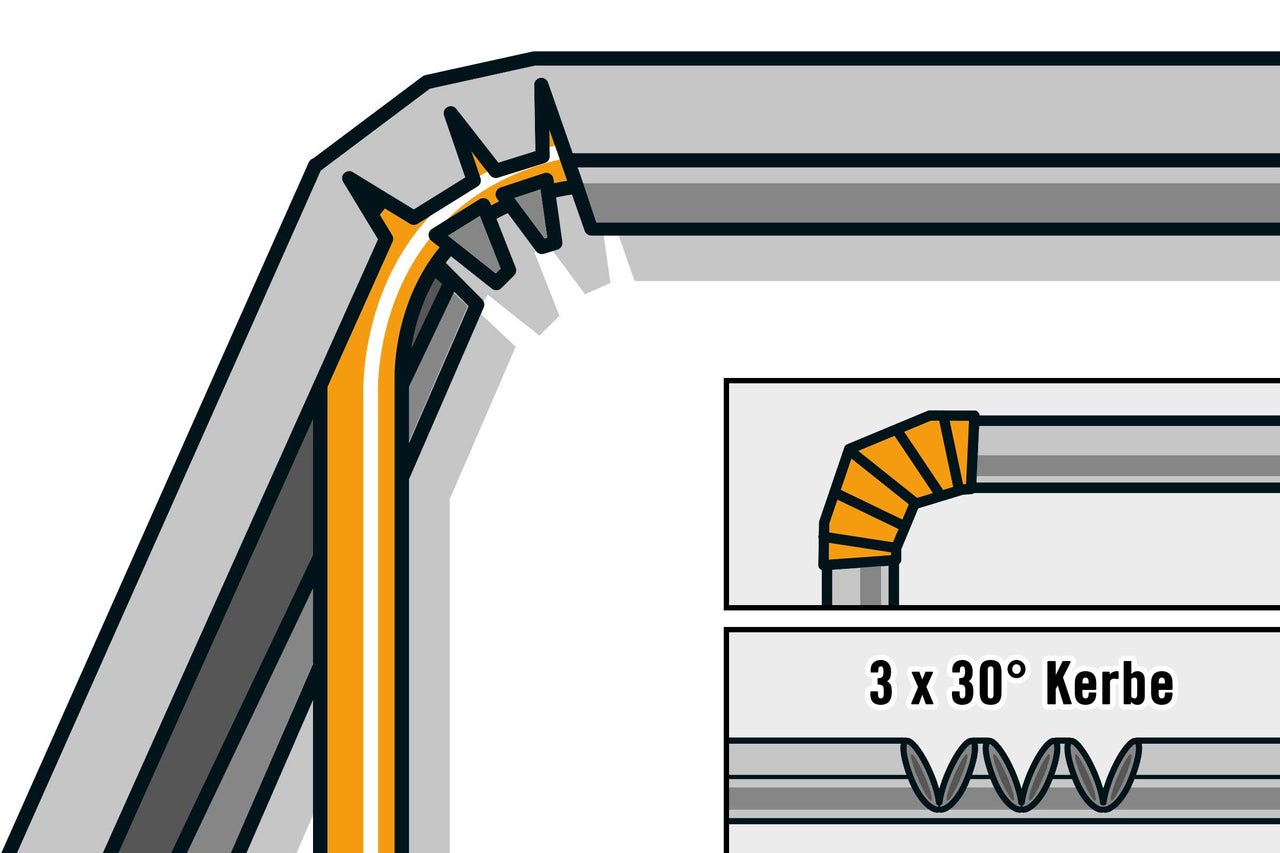

Bei noch größeren Radien sollten drei Keile mit je 30° herausgeschnitten werden. Über die Abstände zwischen den Keilausschnitten lassen sich die PE-Schläuche an jeden Radius anpassen.
Mineralwollschalen an Rohrbögen
Das brauchst Du
Material
Werkzeuge
Messer
Markierstifte Set 3-tlg
Maßband, Meter & Maßstab
Gehrungslade Heckenrose Kunststoff 250 m ...
von
Arbeitsschritte
05
Für einen kleinen Radius bis 2 cm werden in der Gehrungslade zwei Rohrschalenenden im 45°-Winkel zugeschnitten.
06
Stülpe die Rohrschalen über die Rohre, schiebe sie dicht aneinander und verbinde sie.
07
Für Radien über 2 cm schneidest Du aus der Rohrschale zwei 45°-Keile heraus – die Rohrschale dabei nicht vollständig durchtrennen.
08
Stülpe nun die Rohrschalen über das Rohr und verschließe sie mit alukaschiertem Klebeband. Verklebe auch die Längsstöße mit alukaschiertem Klebeband.
Tipp
Bei Rohrschellen wird der Abstand zur zuletzt verlegten Schale gemessen und eine Rohrschale mit diesem Maß abgeschnitten. Ab der Rohrschelle eine weitere Rohrschale anfügen. Die Rohrschalen dicht zusammendrücken und den Stoß mit Aluminiumband umwickeln.
PE-Rohre und Mineralwolleschalen an Abzweigungen
Das brauchst Du
Material
Werkzeuge
Messer
Markierstifte Set 3-tlg
Maßband, Meter & Maßstab
Gehrungslade Heckenrose Kunststoff 250 m ...
von
Arbeitsschritte
09
Nicht flexible Isolierschläuche wie PE-Rohre oder Mineralwolleschalen werden an T-Abzweigungen in der Gehrungslade keilförmig zugeschnitten.
10
Lege das durchgehende Rohr mit dem Längsschlitz nach oben in die Gehrungslade. Schneide dann einen Keilausschnitt im 90°-Winkel bis zur Schlauchmitte aus.
11
Das Gegenstück ebenfalls mit dem Längsschlitz nach oben in die Gehrungslade legen und im 90°-Winkel „anspitzen“.
12
Verbinde nun beide Enden miteinander, sodass das angespitzte Ende genau in den Keil passt. Zum Schluss verklebst Du die Verbindung mit passendem Klebeband.
Tipp
Der Längsschlitz sollte beim Schneiden in der Gehrungslade oben sein.
