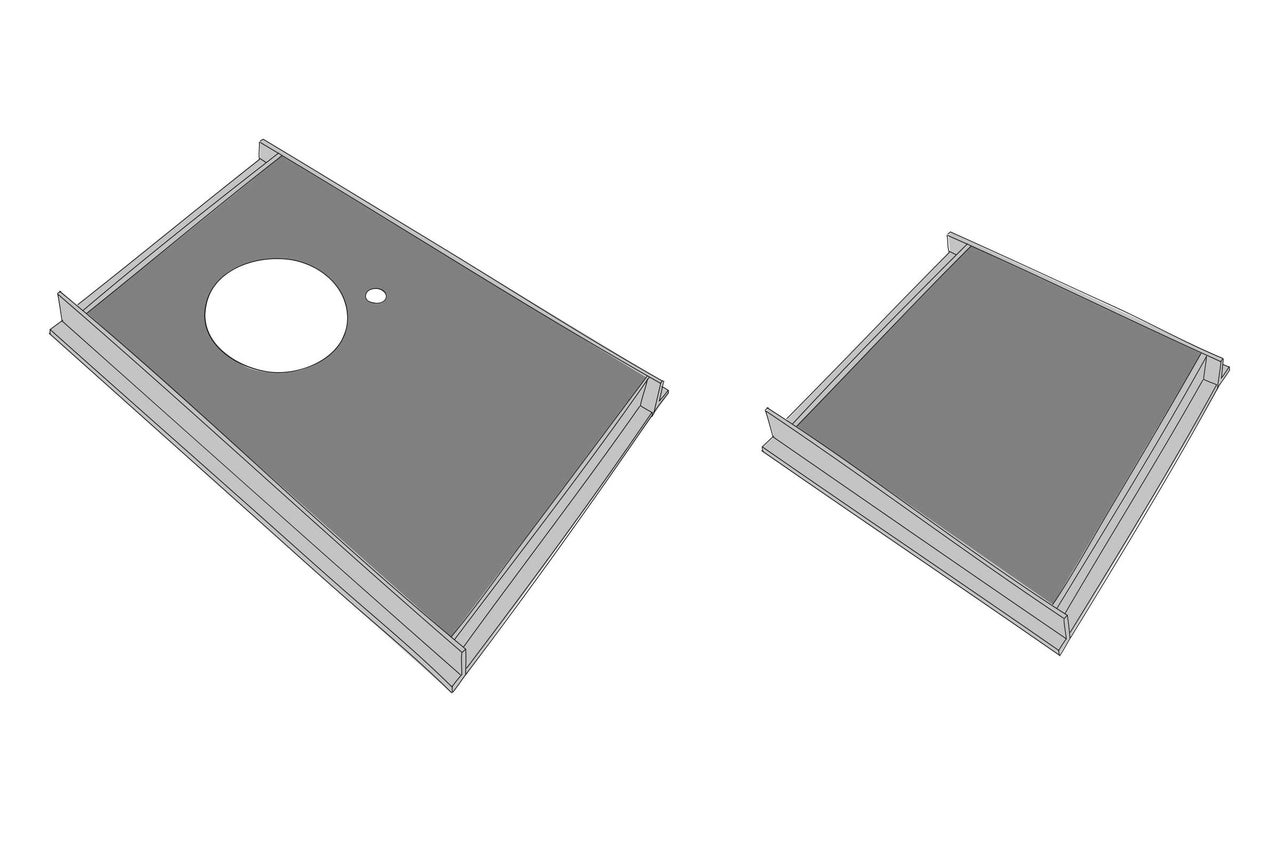

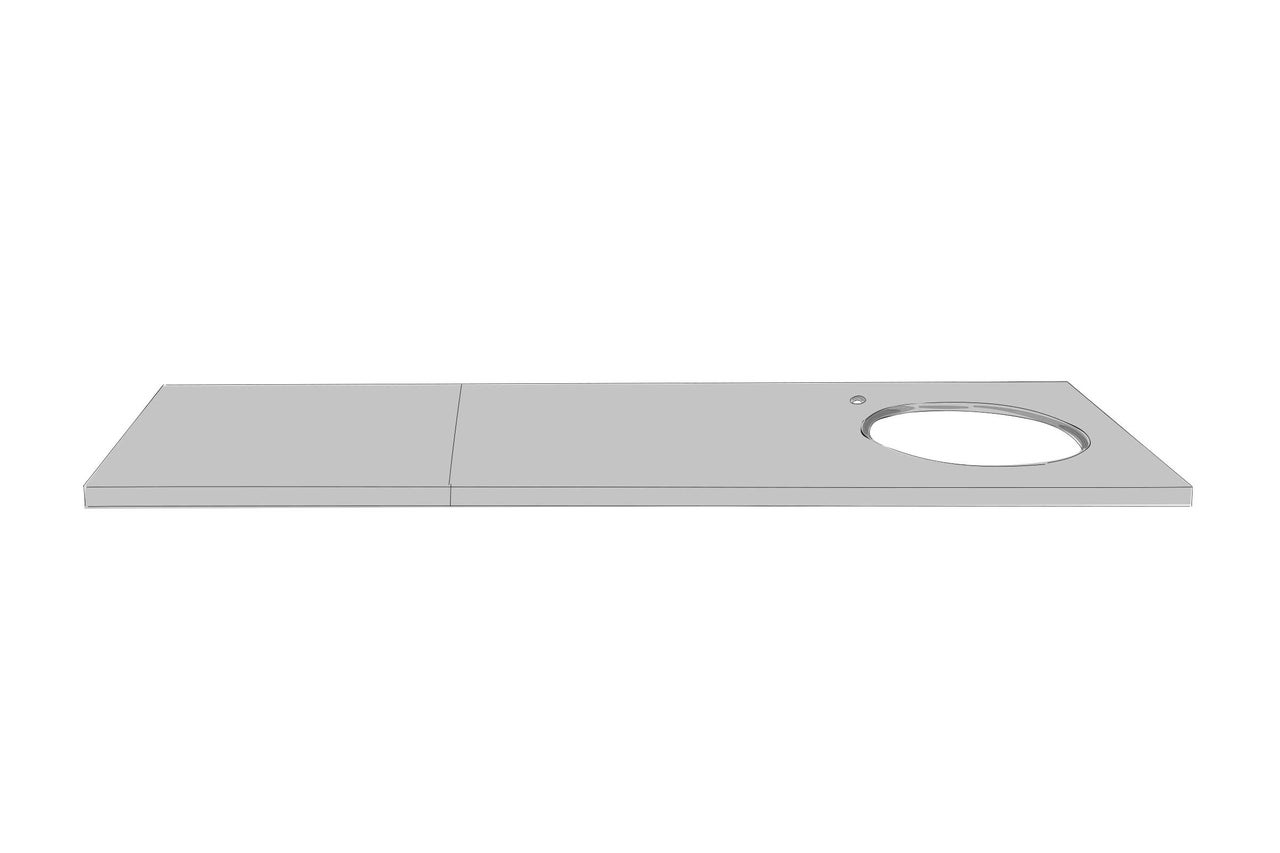

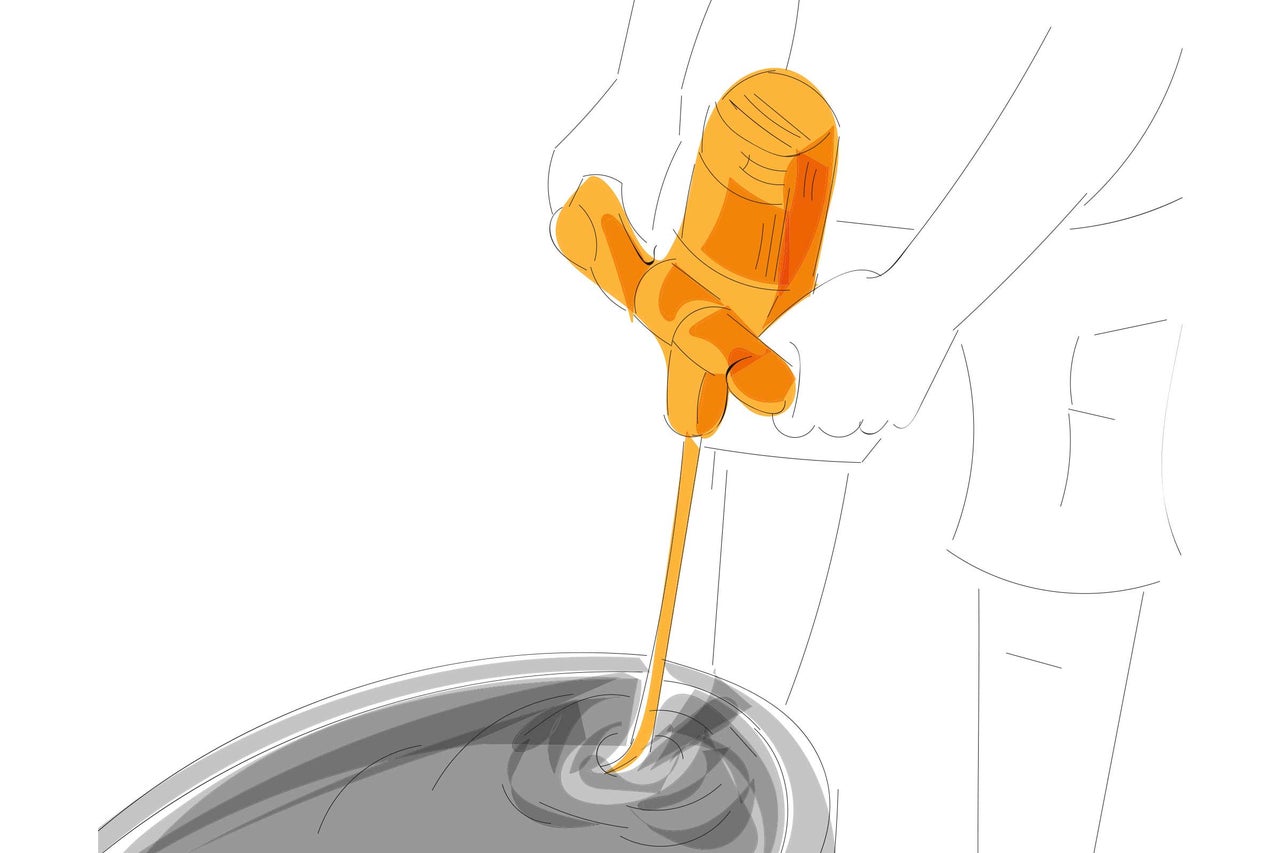

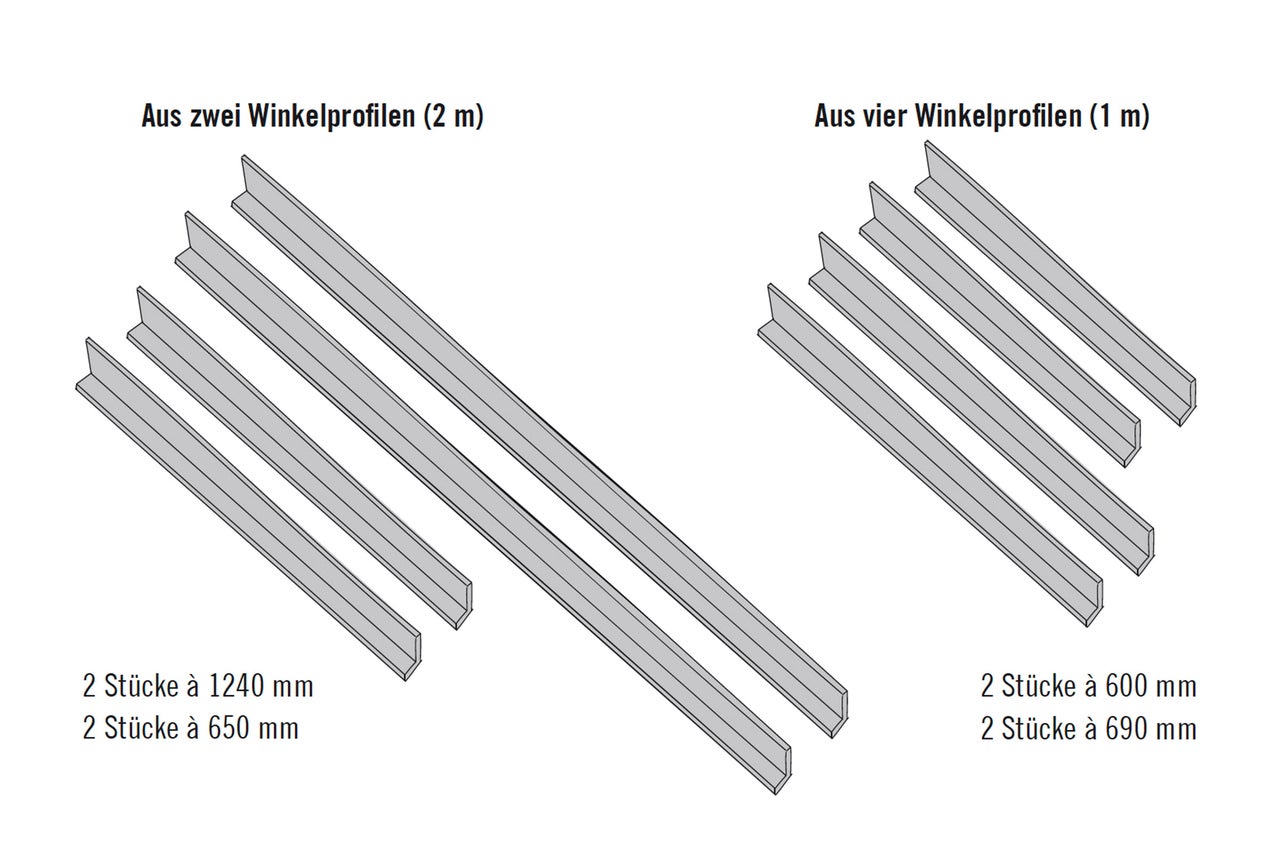

Maße:

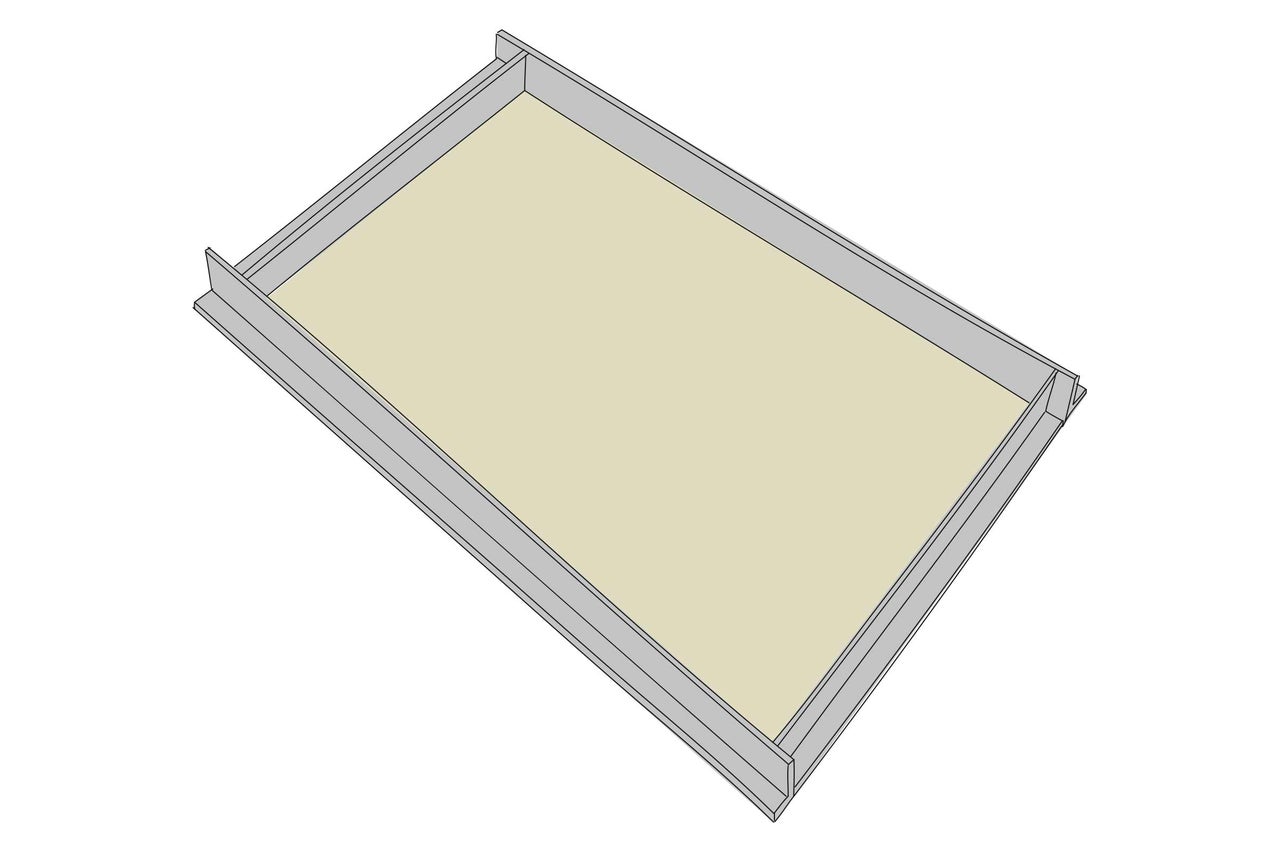

• Große Betonplatte 40x650x1200 mm
• Kleine Betonplatte 40x600x650 mm

Zuschnittsliste Siebdruckplatten (18 mm):

• Rückwand: 1 Stück à 1134x767 mm
• Bodenplatte: 1 Stück à 1134x583 mm

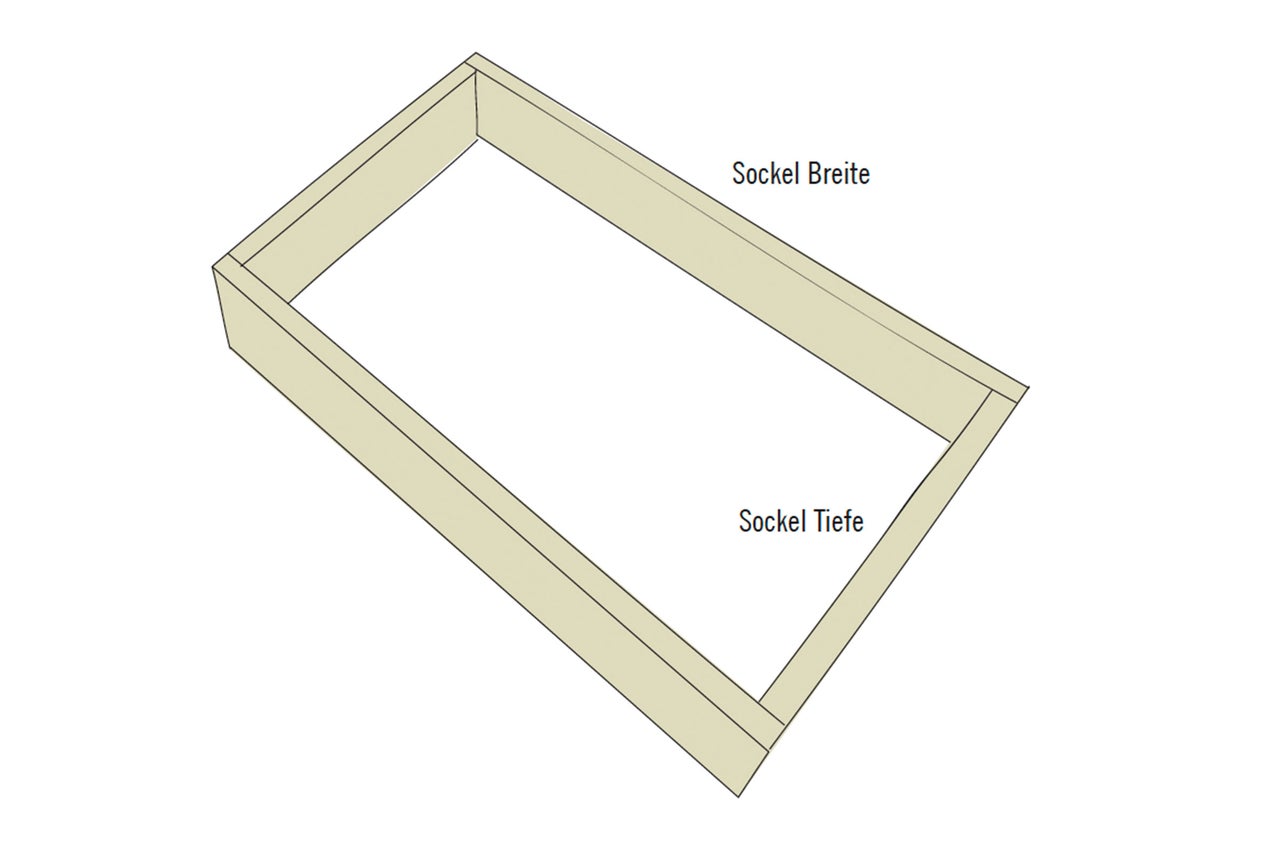

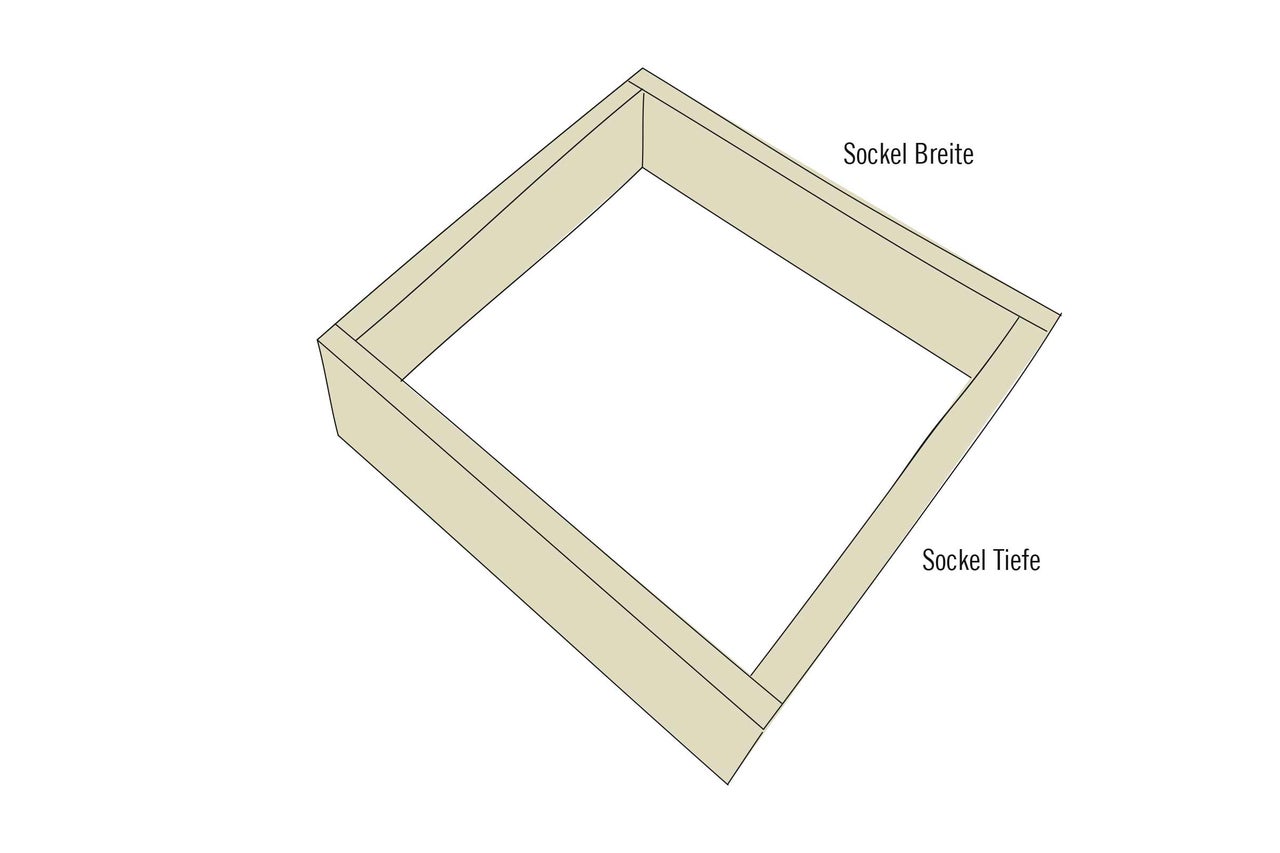

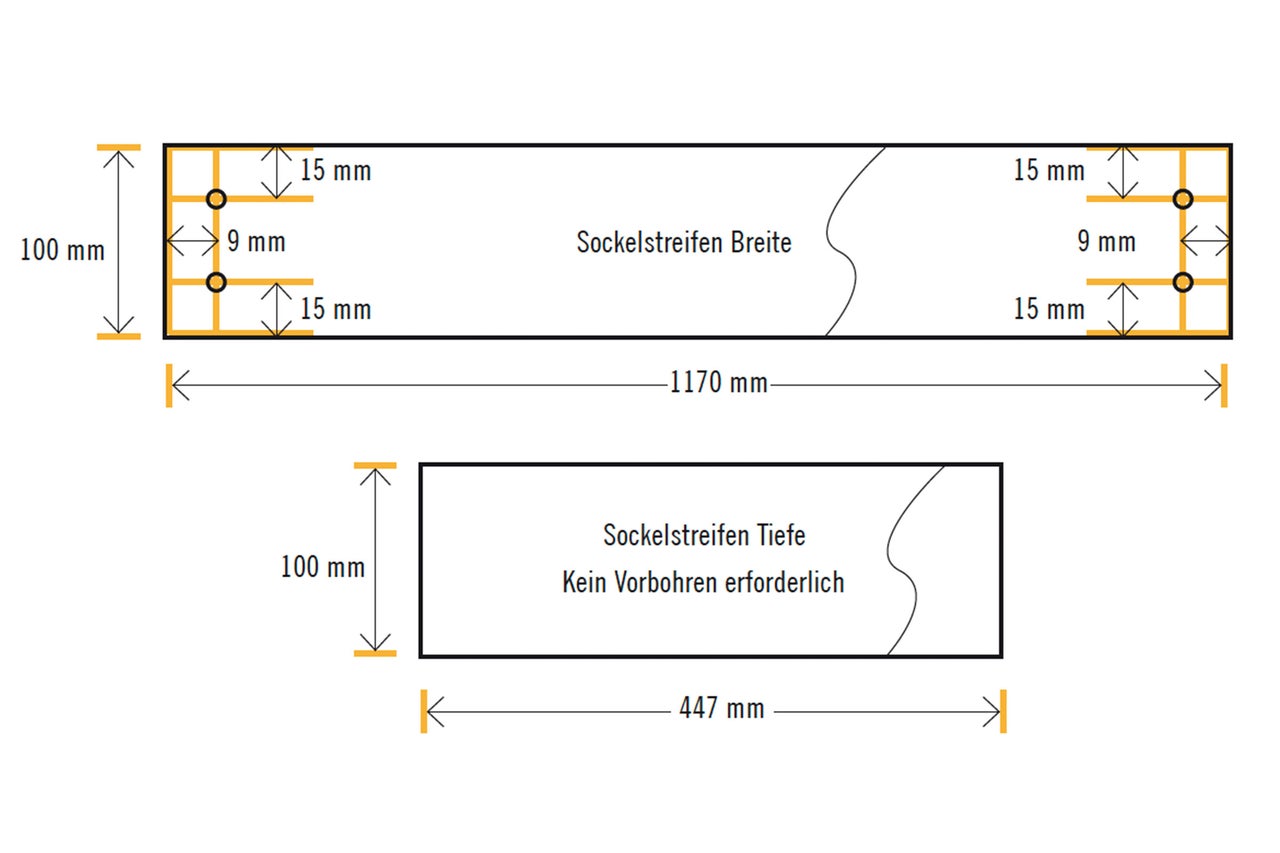

• Sockelstreifen: 2 Stücke à 447x100 mm (Tiefe)
• Sockelstreifen: 2 Stücke à 1170x100 mm (Breite)
• Zwischenwand: 1 Stück à 565x749 mm
• Seitenwände: 2 Stücke à 583x785 mm
• Querstreben: 2 Stücke à 1134x100 mm

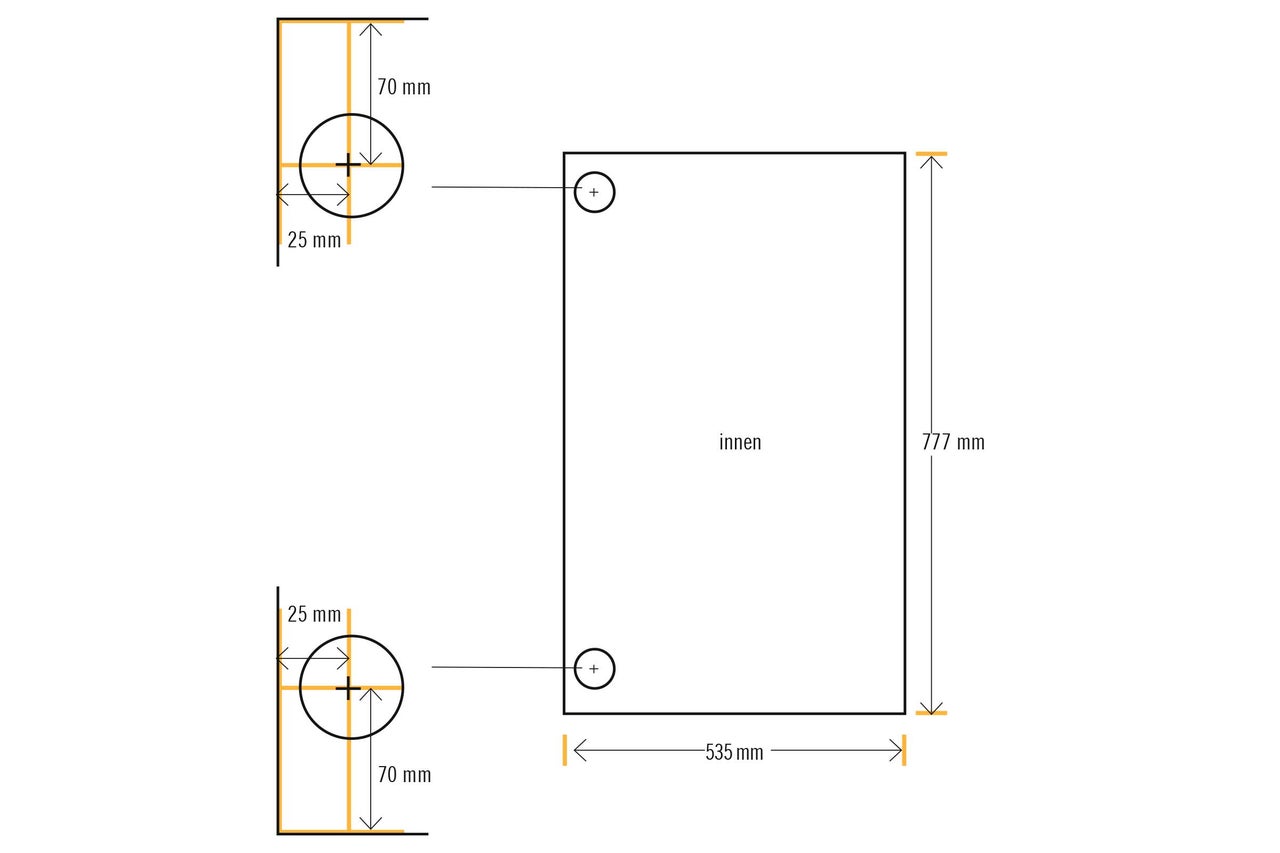

• Tür: 1 Stück à 537x777 mm
• Einlegeboden: 1 Stück à 603x565 mm

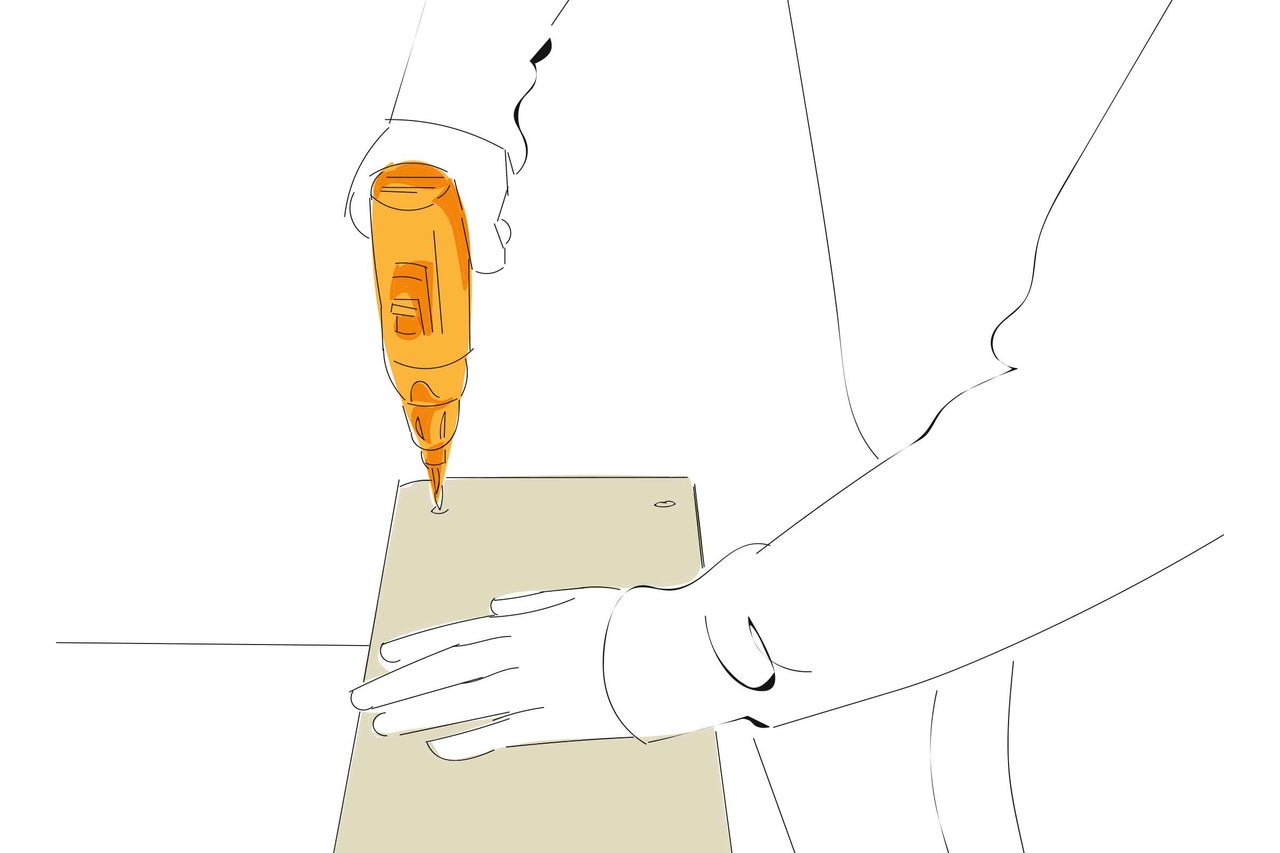

Die Siebdruckplatten so vorbohren und senken, dass ihre glatten Seiten später das Innere des Korpus bilden und die strukturierte Oberfläche nach außen zeigt.

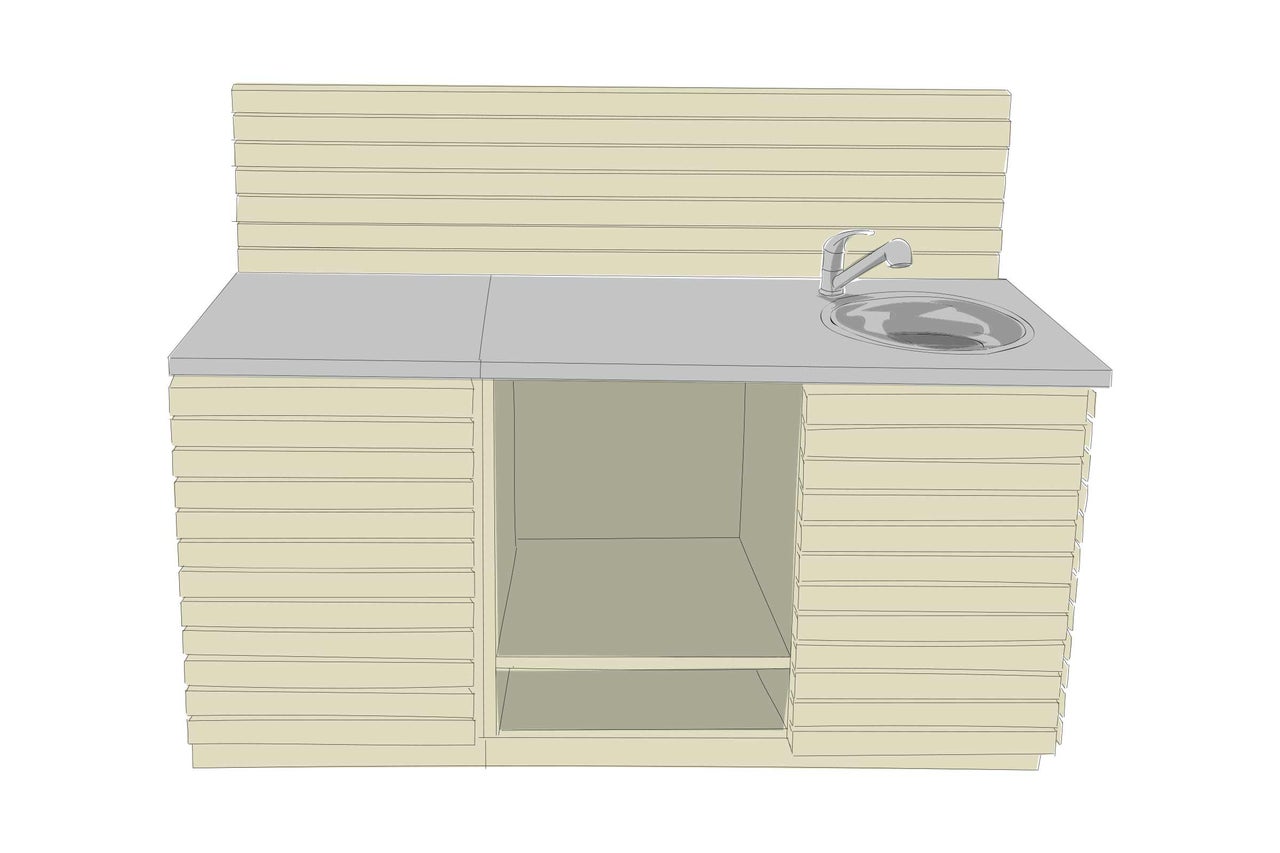

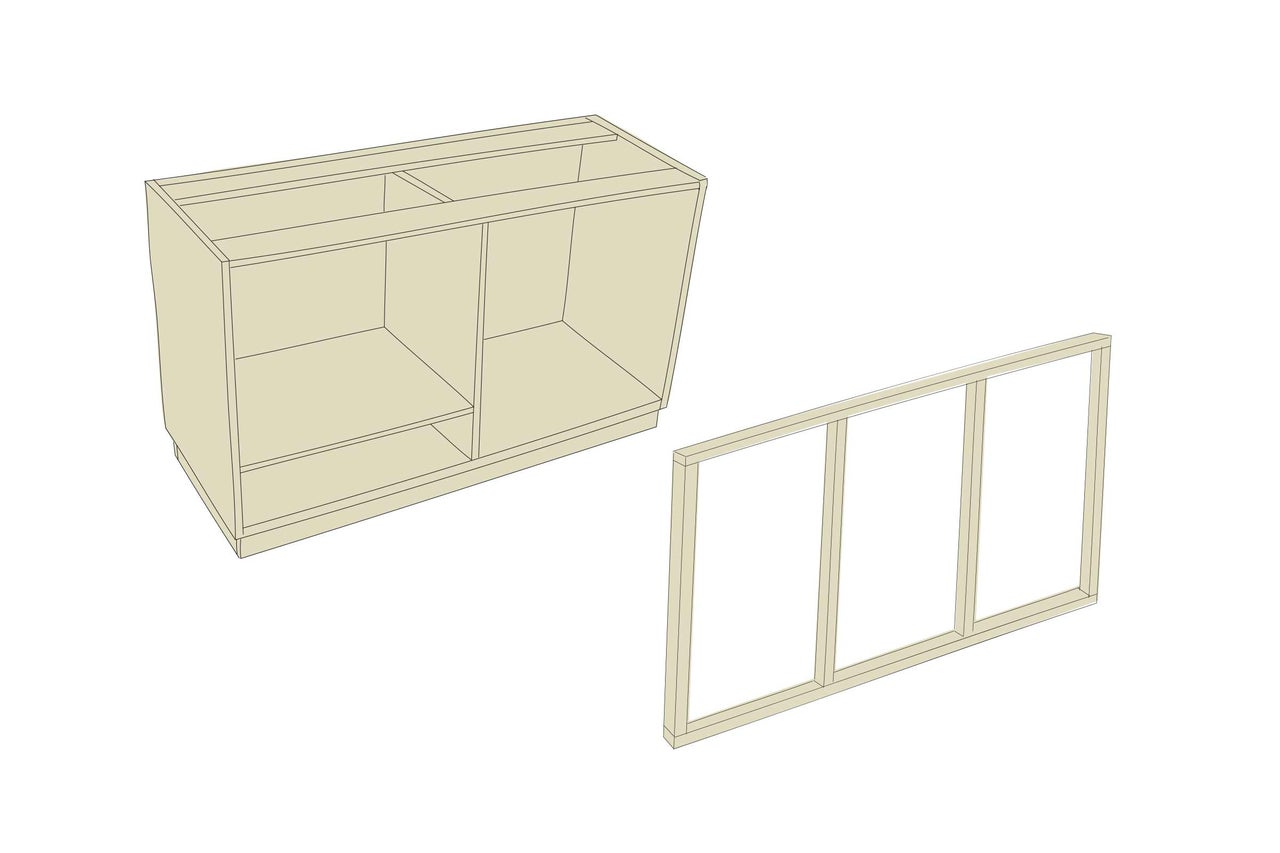

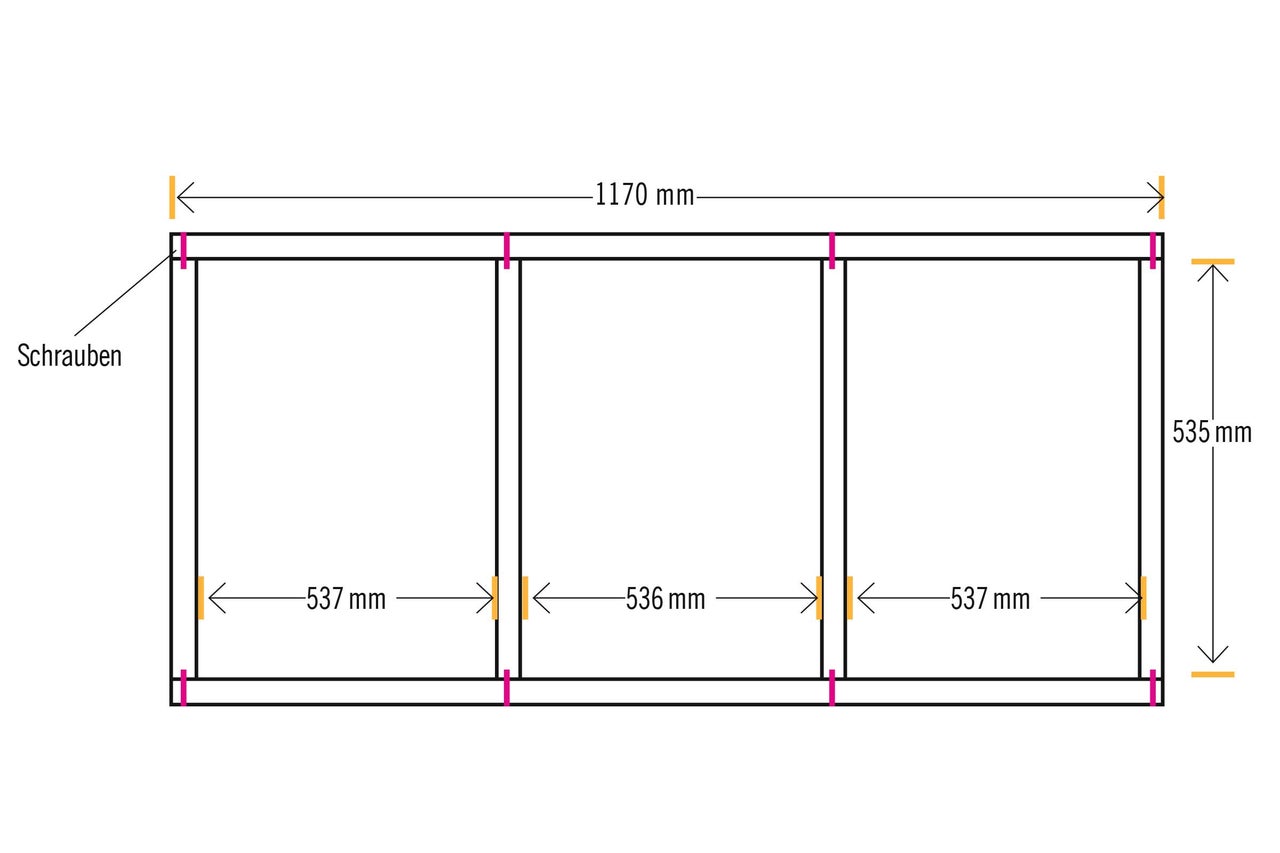

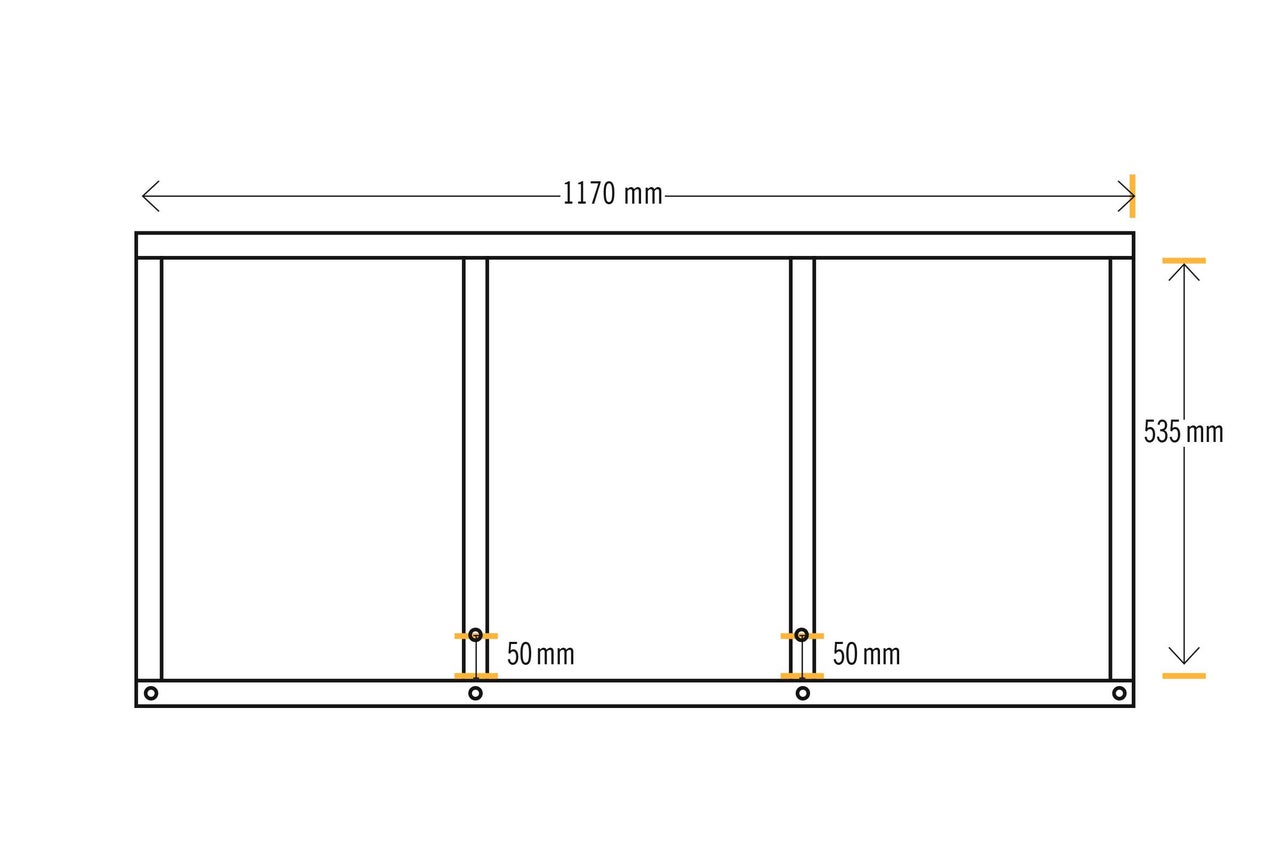

Zuschnittliste Latten für Spritzwand (Furnierschichtholz 24x40x2400 mm):

• lang: 2 Stücke à 40x1770mm
• kurz: 4 Stücke à 40x535 mm

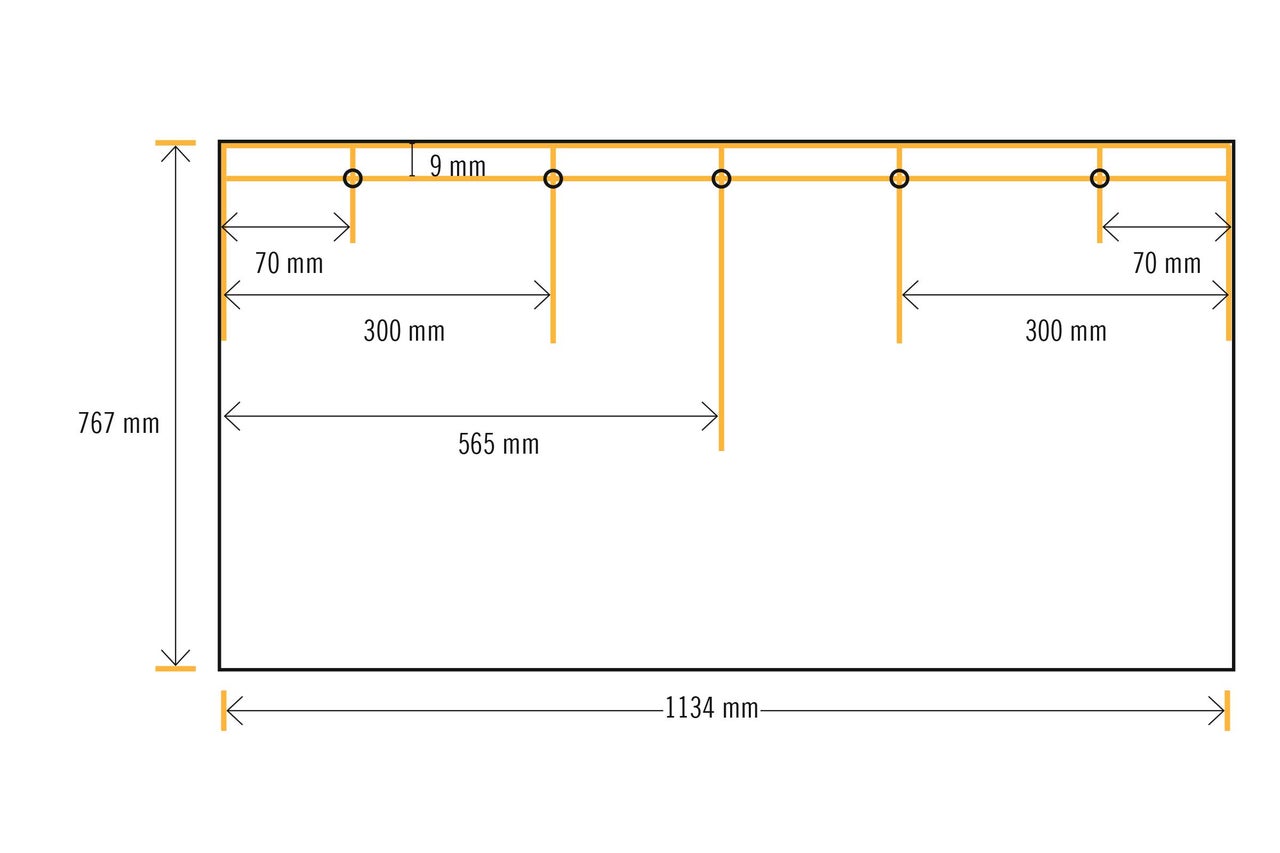

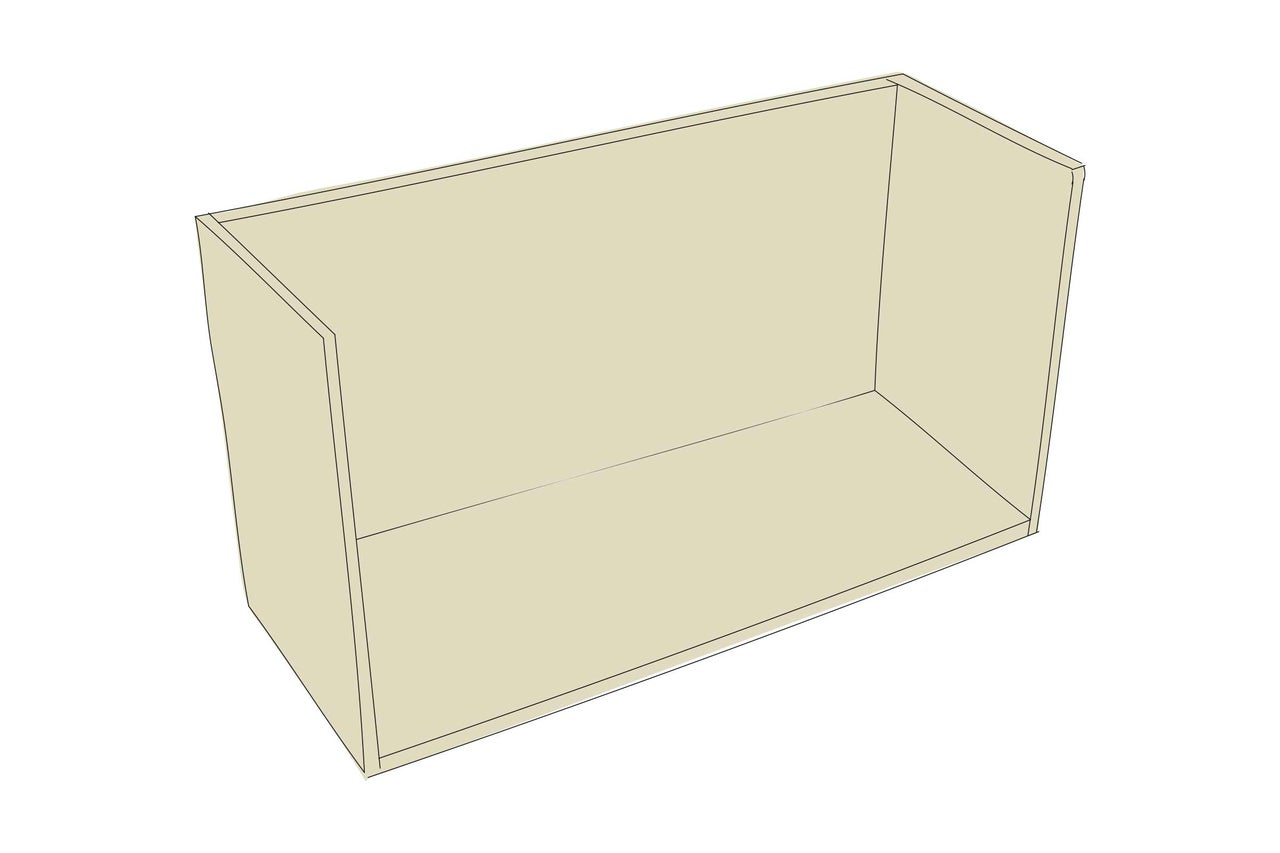

Durch diese Bohrlöcher verschraubst Du später die Querstreben mit der Rückwand.

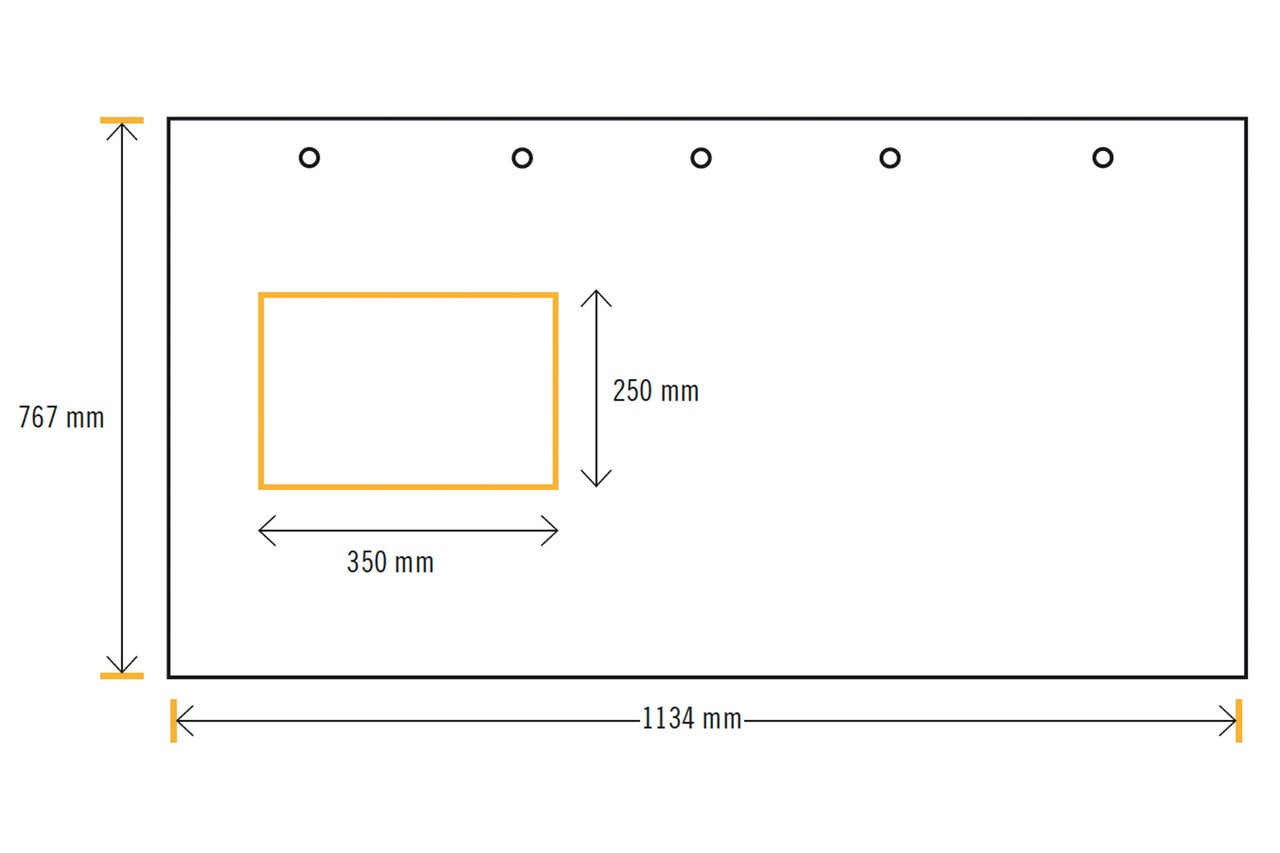

Möchtest Du später einen Kühlschrank auf dem Einlegeboden platzieren? Dann empfiehlt es sich, eine Lüftungsfläche von ca. 250x350 mm aus der linken Seite der Rückwand auszusägen.

(Beachte für die genaue Platzierung der Lüftungsfläche auch die Maßangaben des Kühlschranks.)

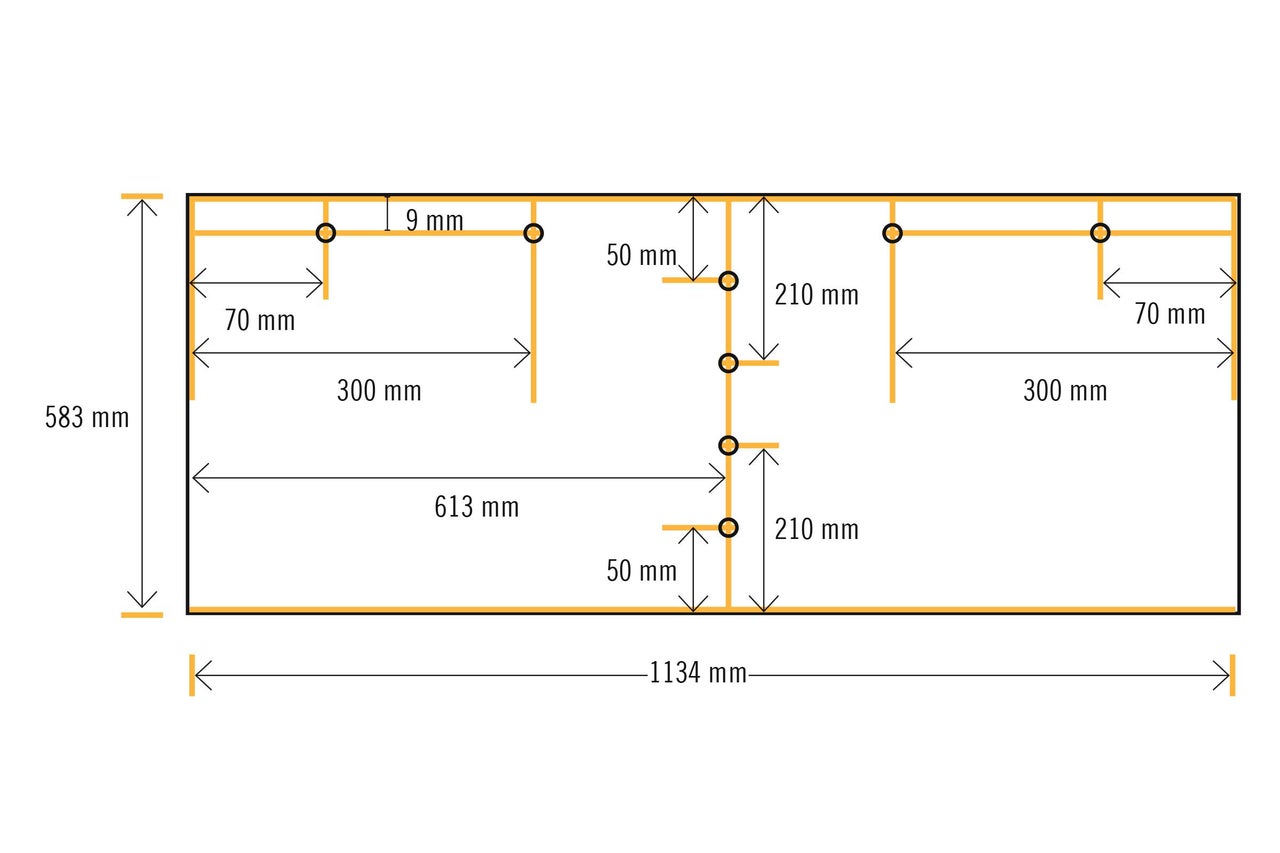

Durch diese Bohrlöcher verschraubst Du später die Bodenplatte mit der Rückwand.

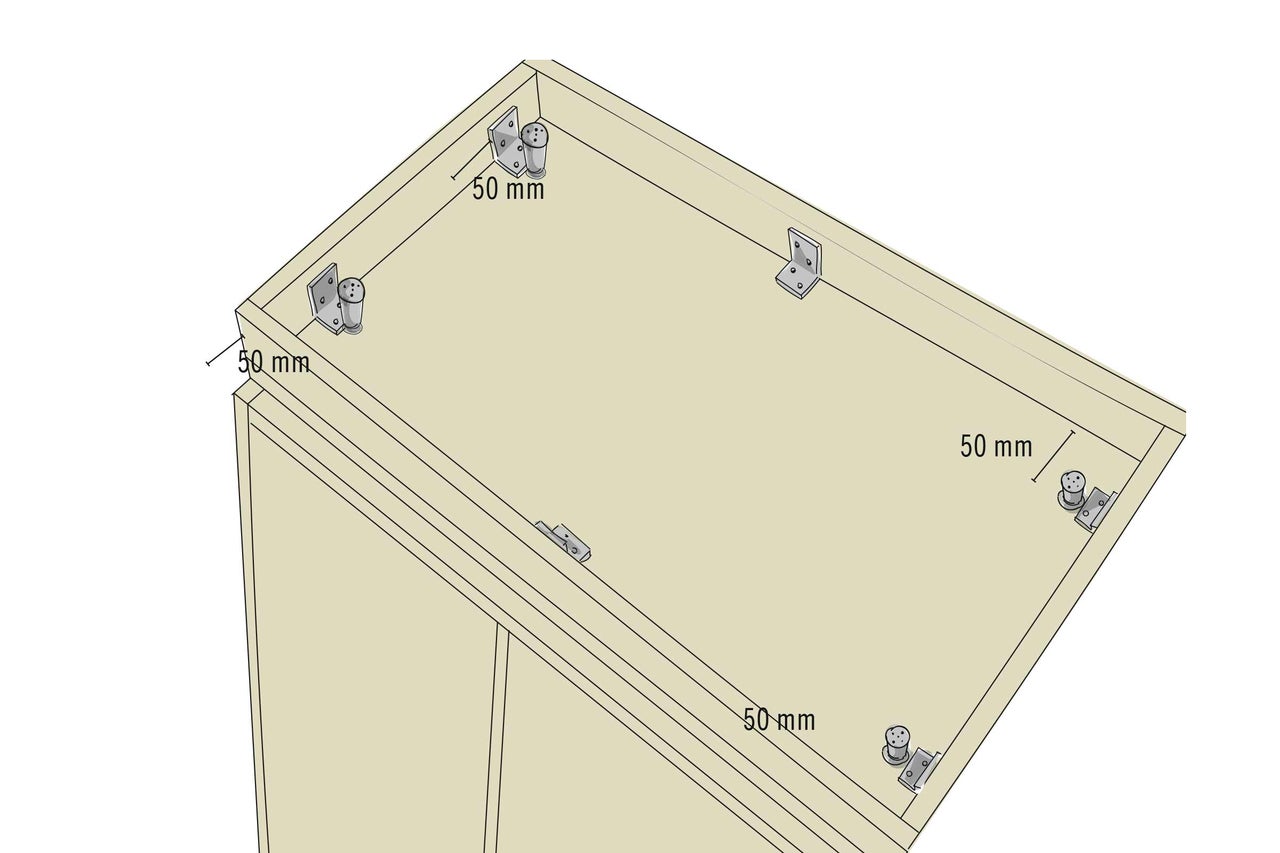

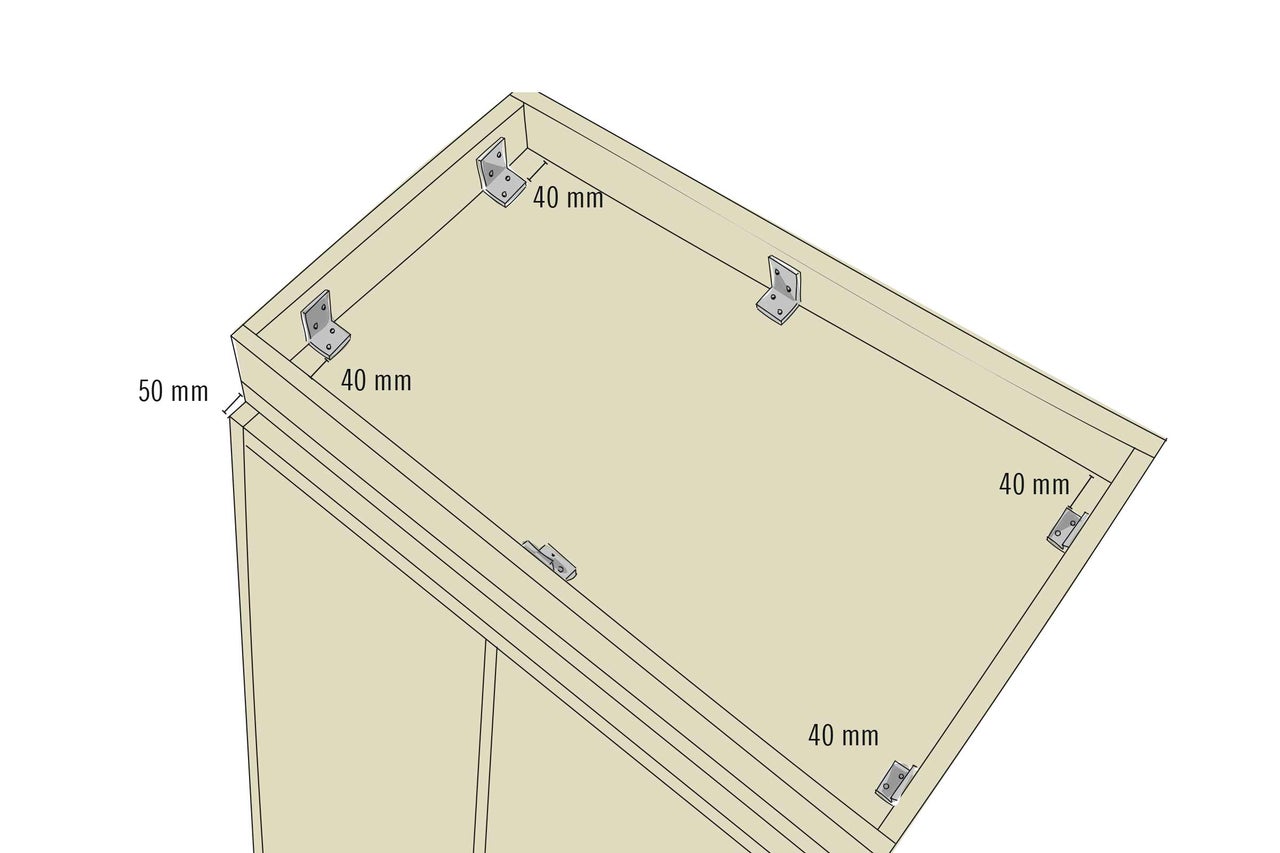

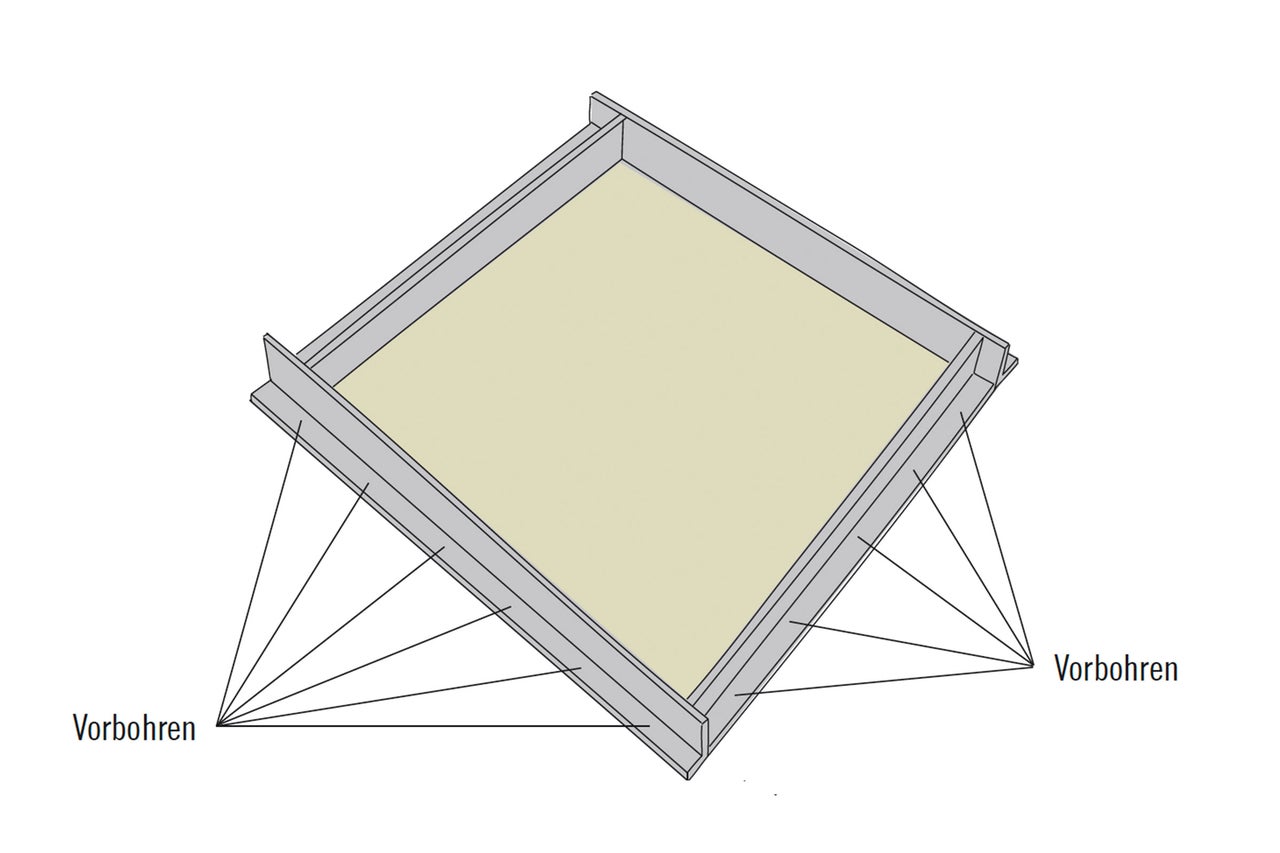

Durch diese Bohrlöcher verschraubst Du später den Sockel auf dem der Spülenschrank steht.

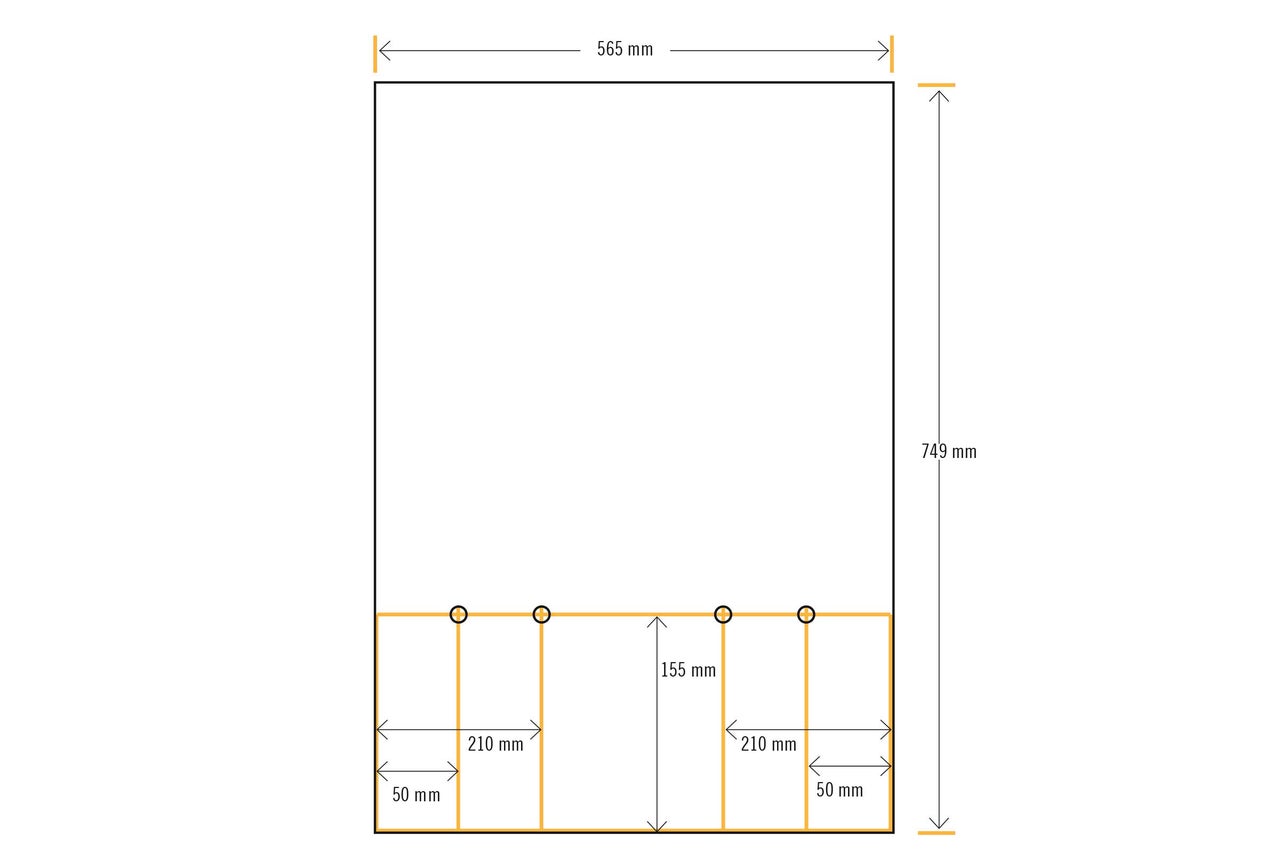

Durch diese Bohrlöcher verschraubst Du später diese Zwischenwand mit dem Einlegeboden.

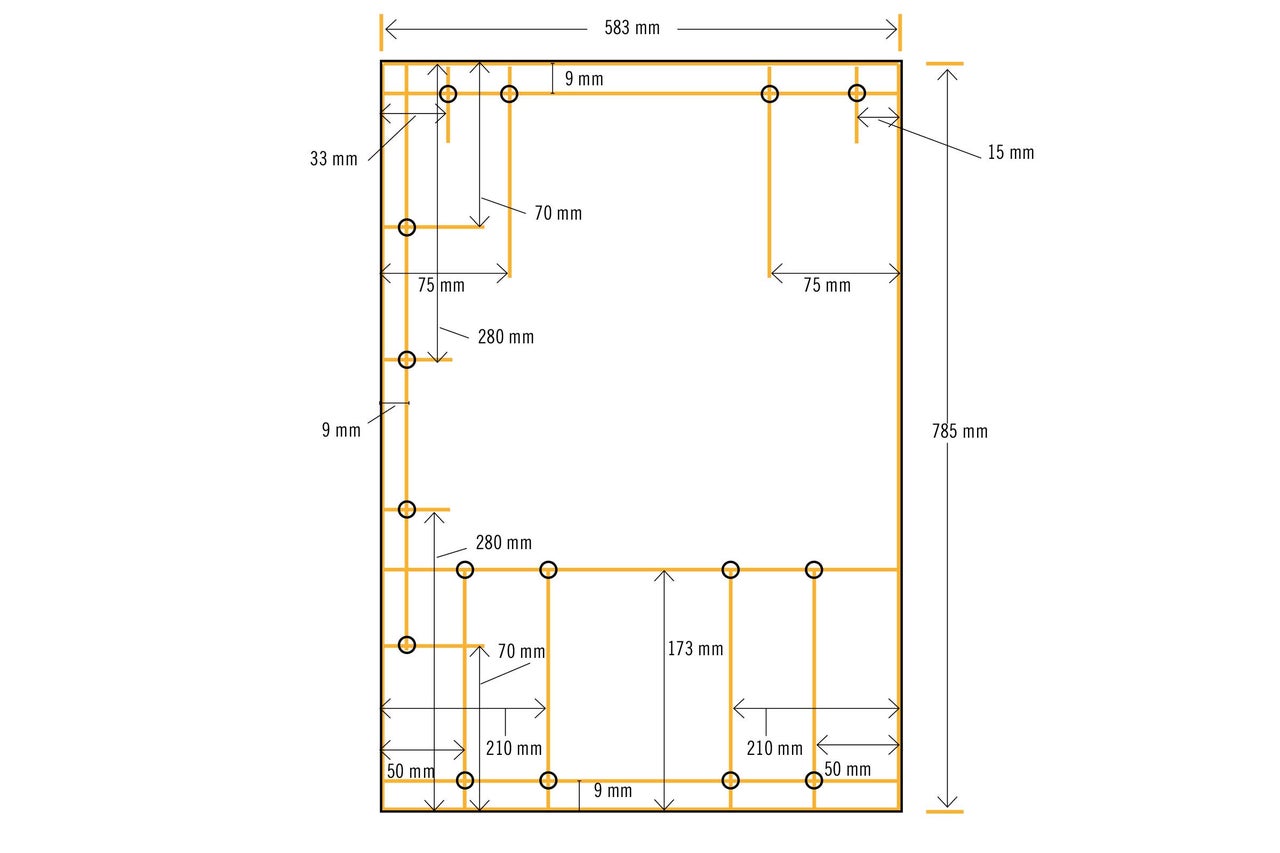

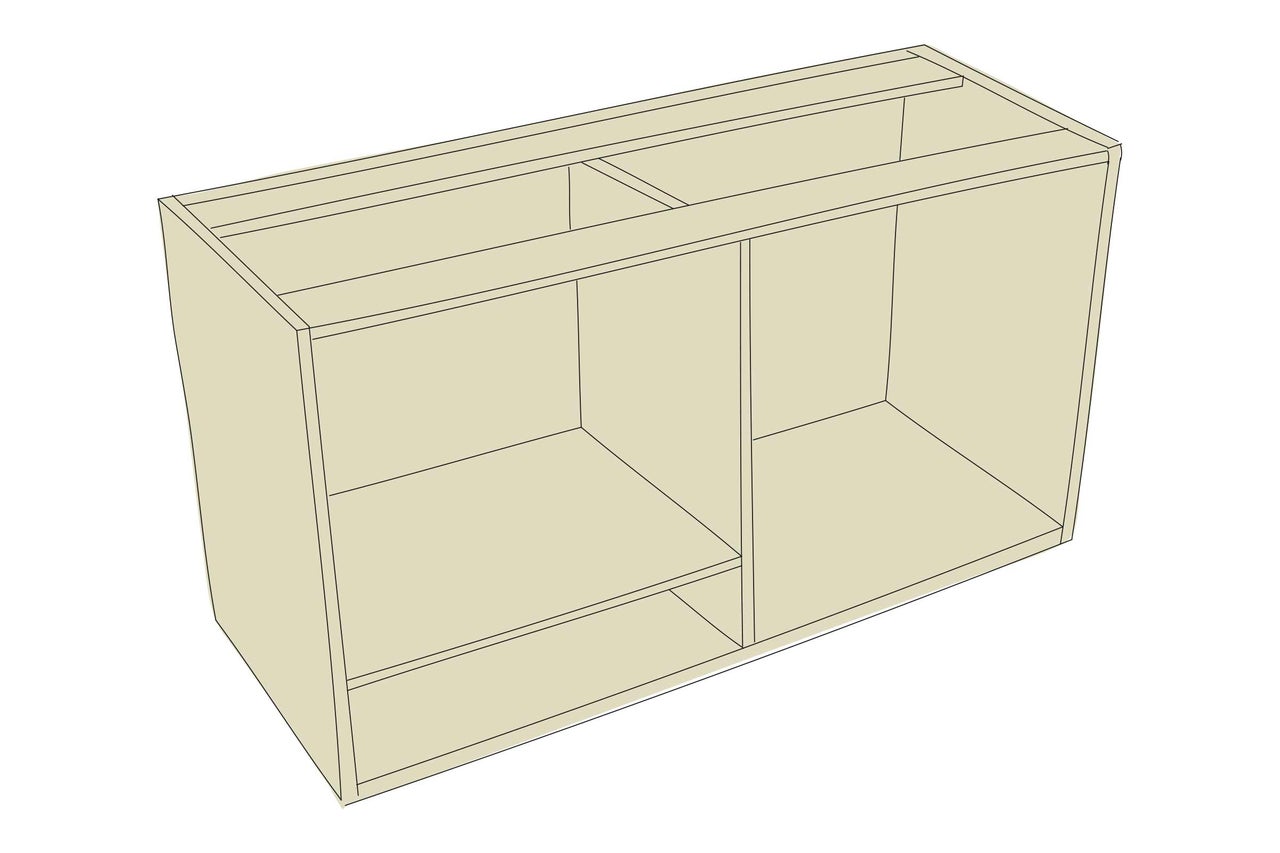

Durch diese Bohrlöcher verschraubst Du diese linke Seitenwand später mit der Bodenplatte, der Rückwand und den Querstreben.

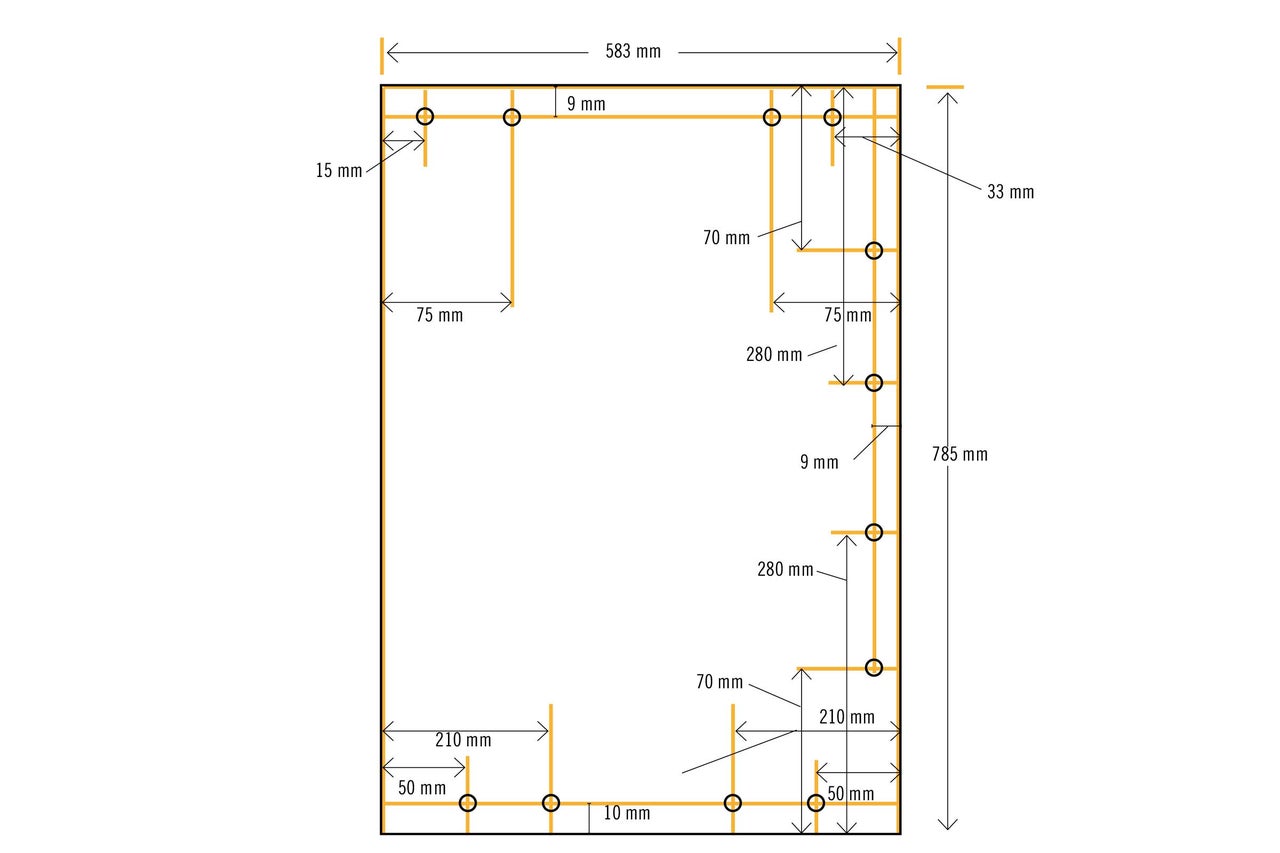

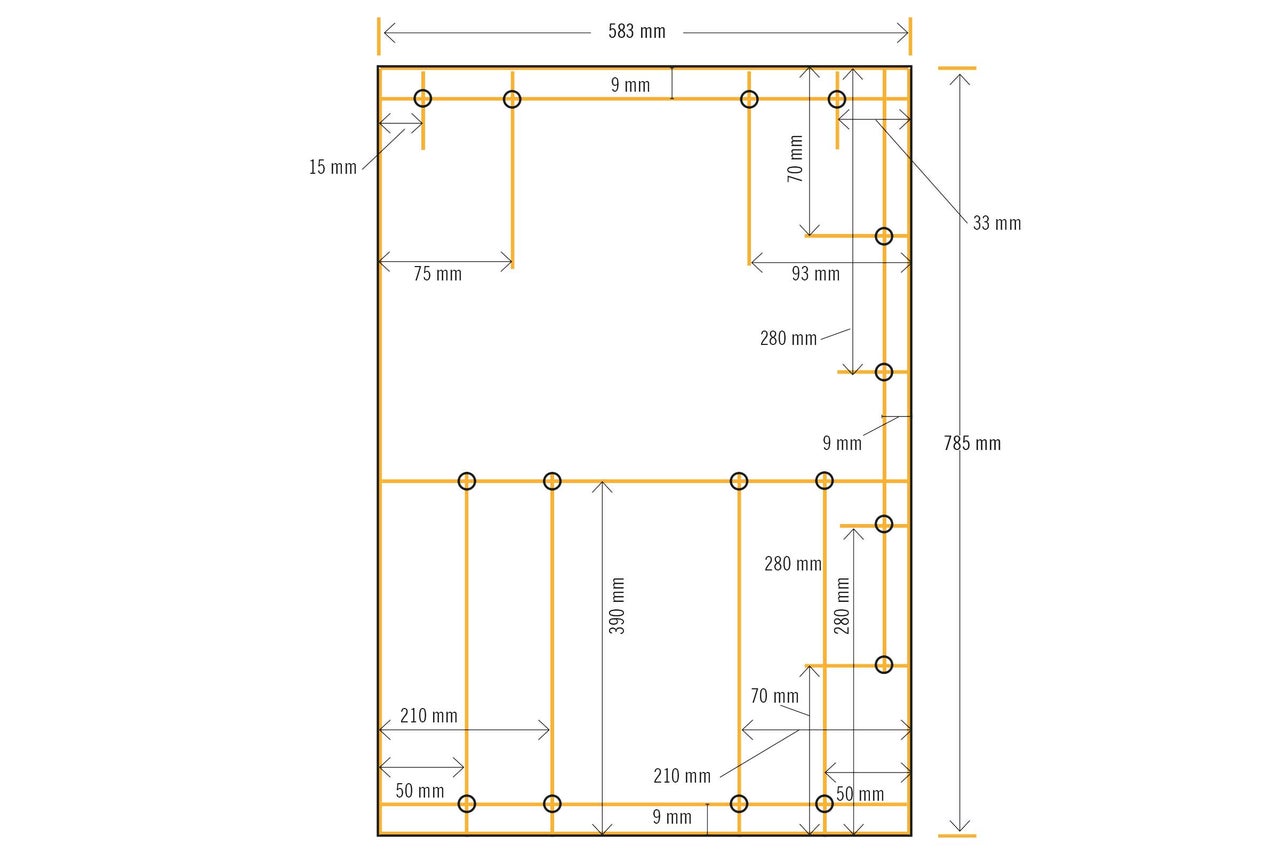

Durch diese Bohrlöcher verschraubst Du diese rechte Seitenwand später mit der Bodenplatte, der Rückwand und den Querstreben. Die vorgebohrte, linke Seitenwand kann spiegelverkehrt (!) als Bohrschablone verwendet werden: Dazu die Löcher ohne Senker durchbohren und anschließend auf der Rückseite (spätere Außenseite) senken.

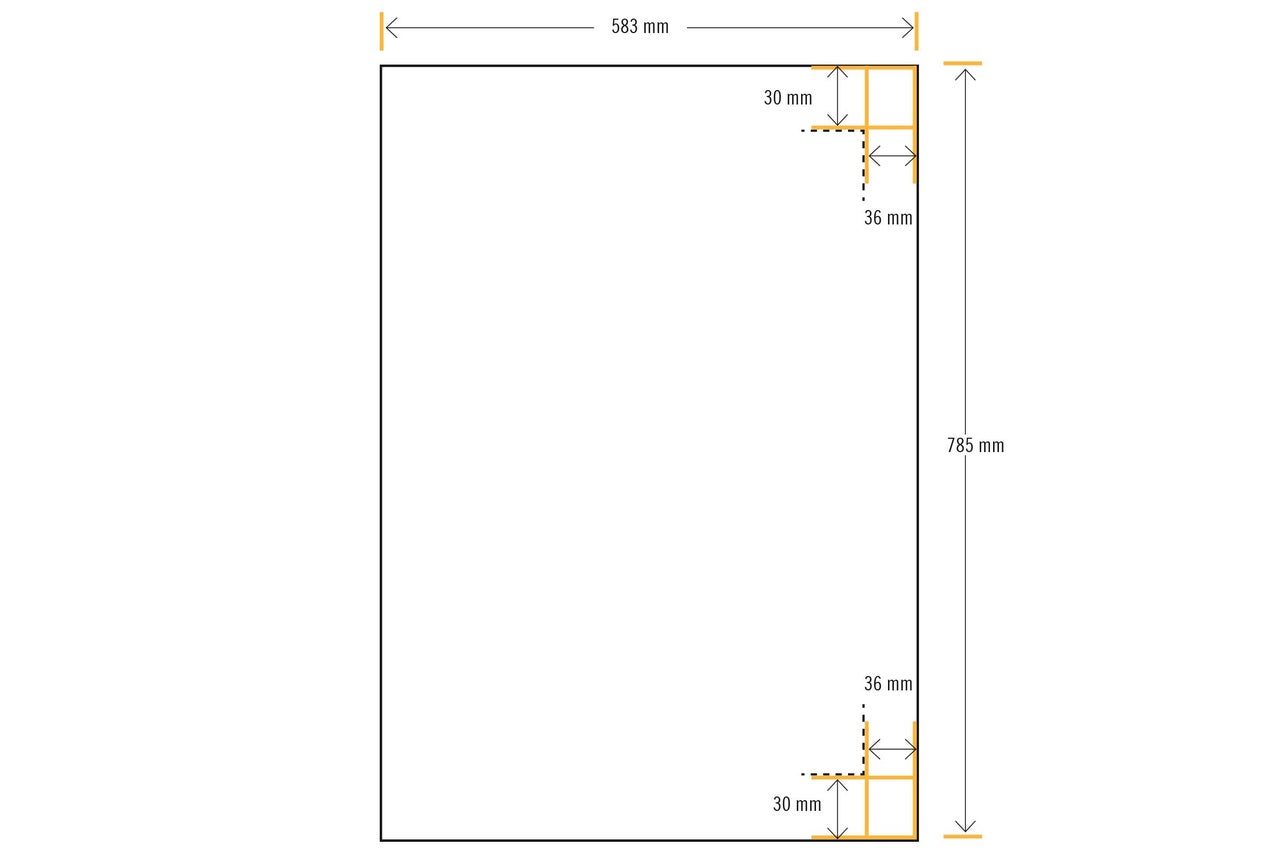

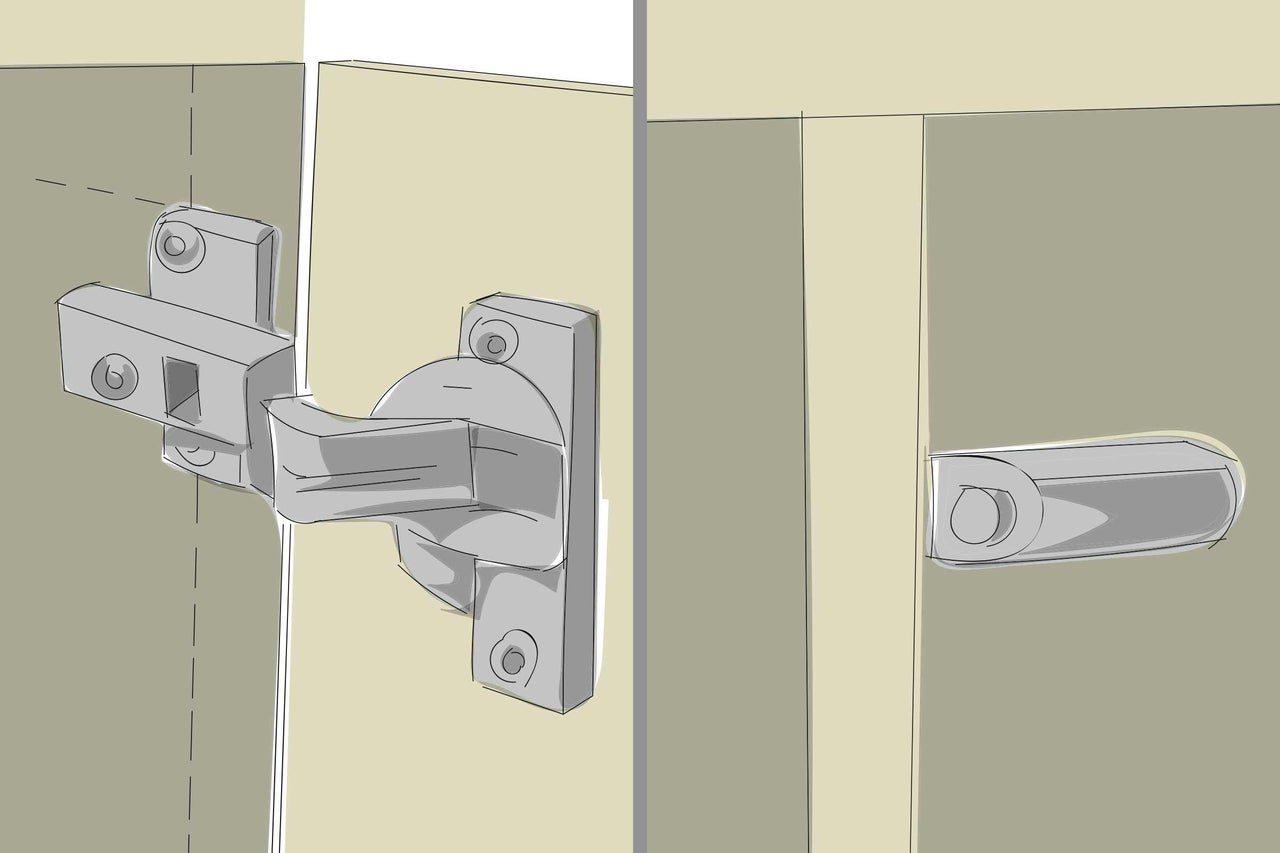

Auf der Innenseite der rechten Seitenwand mit dem Bleistift die Linien (gestrichelt dargestellt) entsprechend der Skizze anzeichnen. Diese Linien brauchst Du später zum Einpassen der Türscharniere.

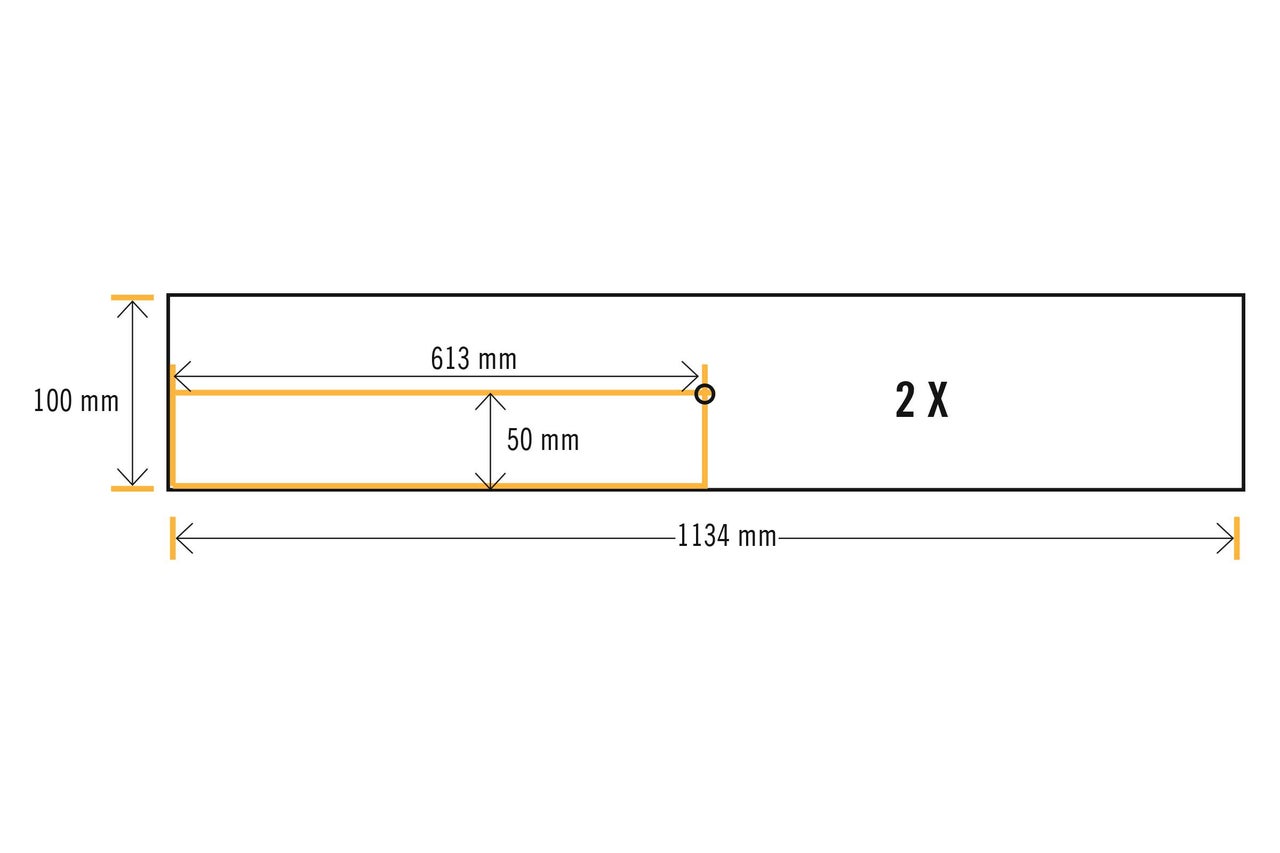

Durch diese Bohrlöcher verschraubst Du später diese Querstreben mit den beiden Seitenwänden.

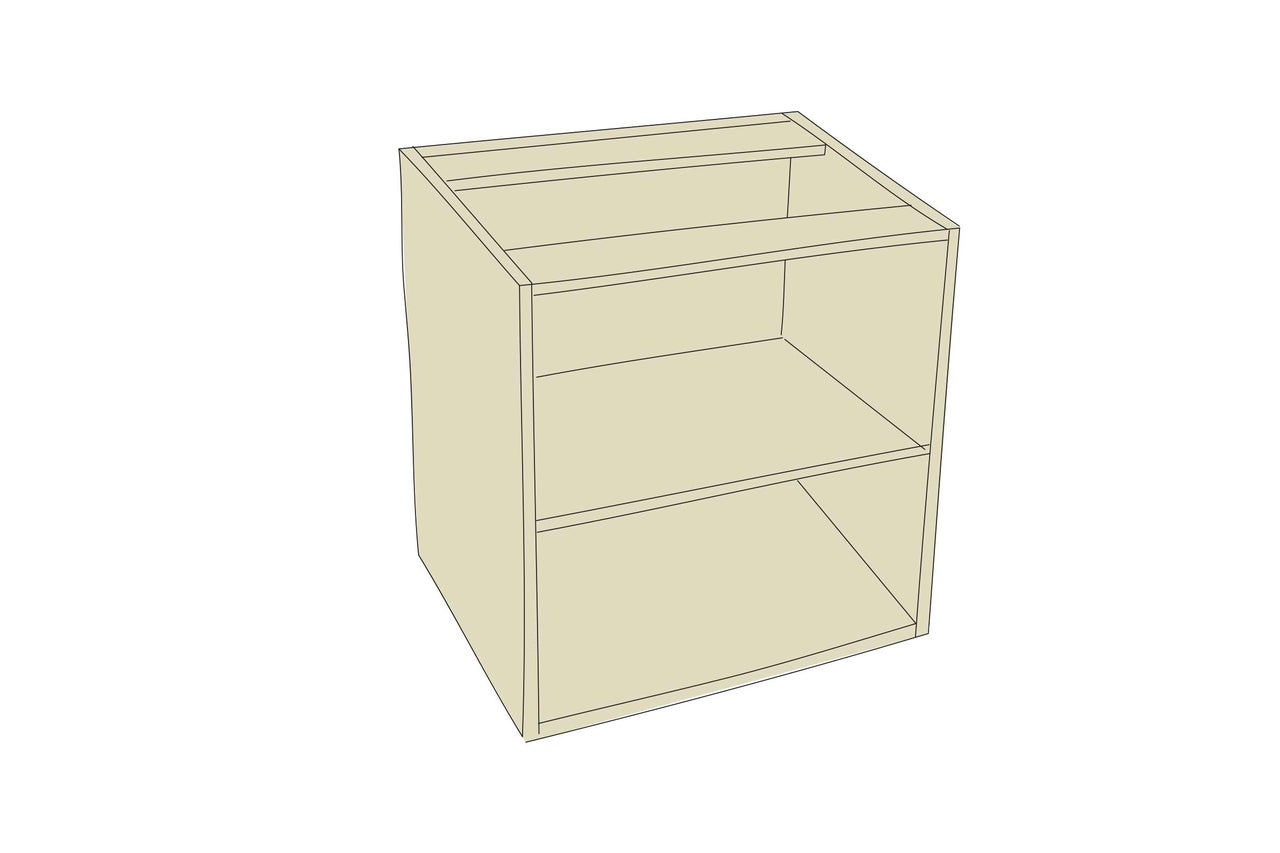

Zuschnittliste Siebdruckplatten (18 mm):

• Rückwand: 1 Stück à 564x767 mm
• Bodenplatte : 1 Stück à 564x583 mm

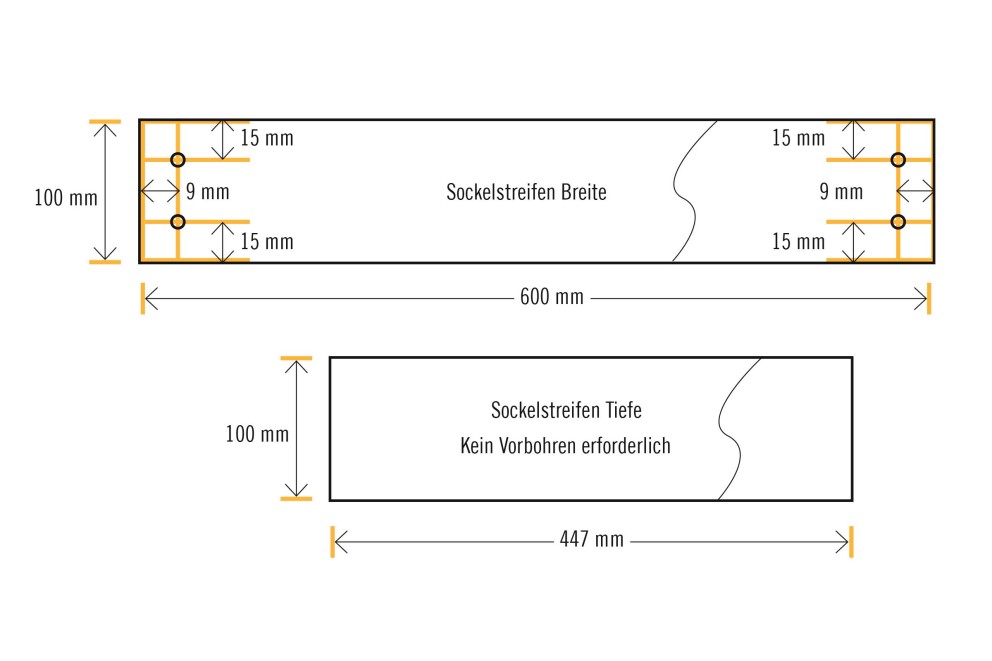

• Sockelstreifen: 2 Stücke à 447x100 mm (Tiefe)
• Sockelstreifen: 2 Stücke à 600x100 mm (Breite)
• Seitenwände: 2 Stücke à 583x785 mm

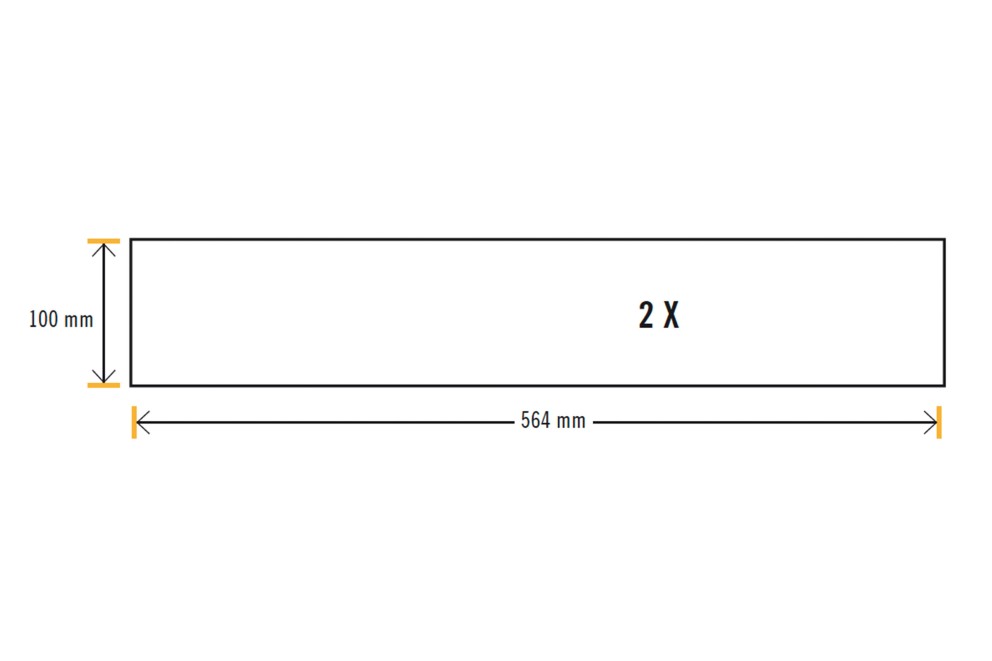

• Querstreben: 2 Stücke à 564x100 mm

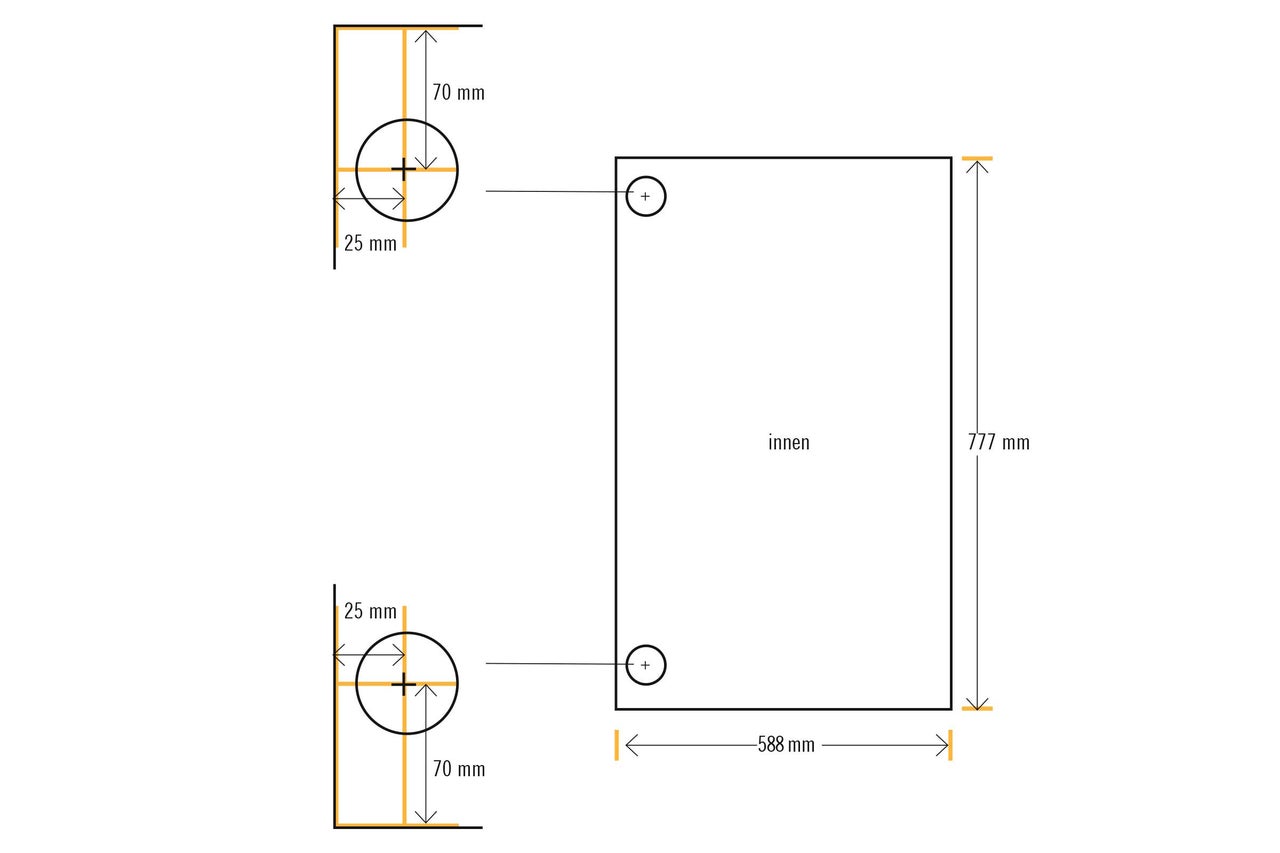

• Tür: 1 Stück à 588x777 mm

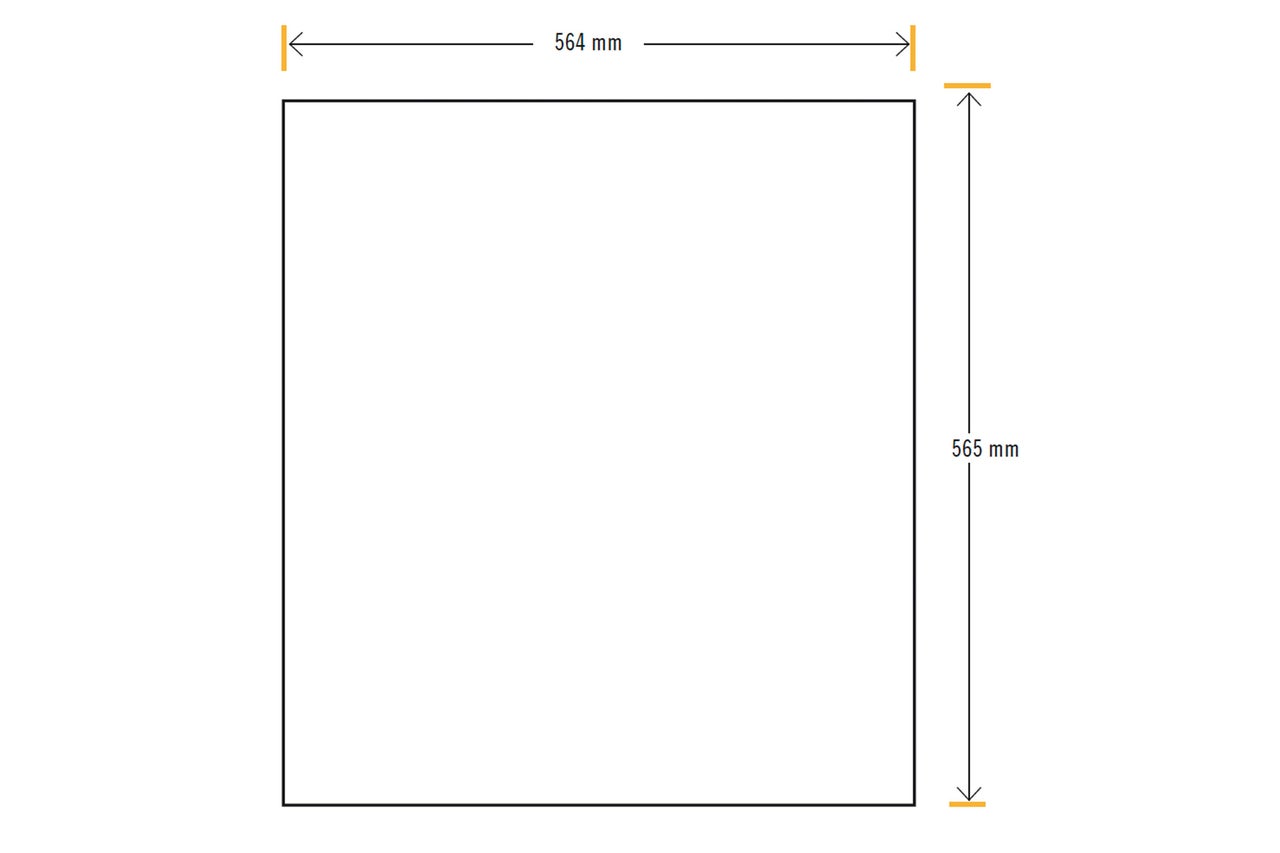

• Einlegeboden: 1 Stück à 564x565 mm

Die Siebdruckplatten so vorbohren und senken, dass ihre glatten Seiten später das Innere des Korpus bilden und die strukturierte Oberfläche nach außen zeigt.

Durch diese Bohrlöcher verschraubst Du später die hintere Querstrebe mit dieser Rückwand. (Zur Orientierung siehe auch Illustration am Anfang dieser Anleitung.)

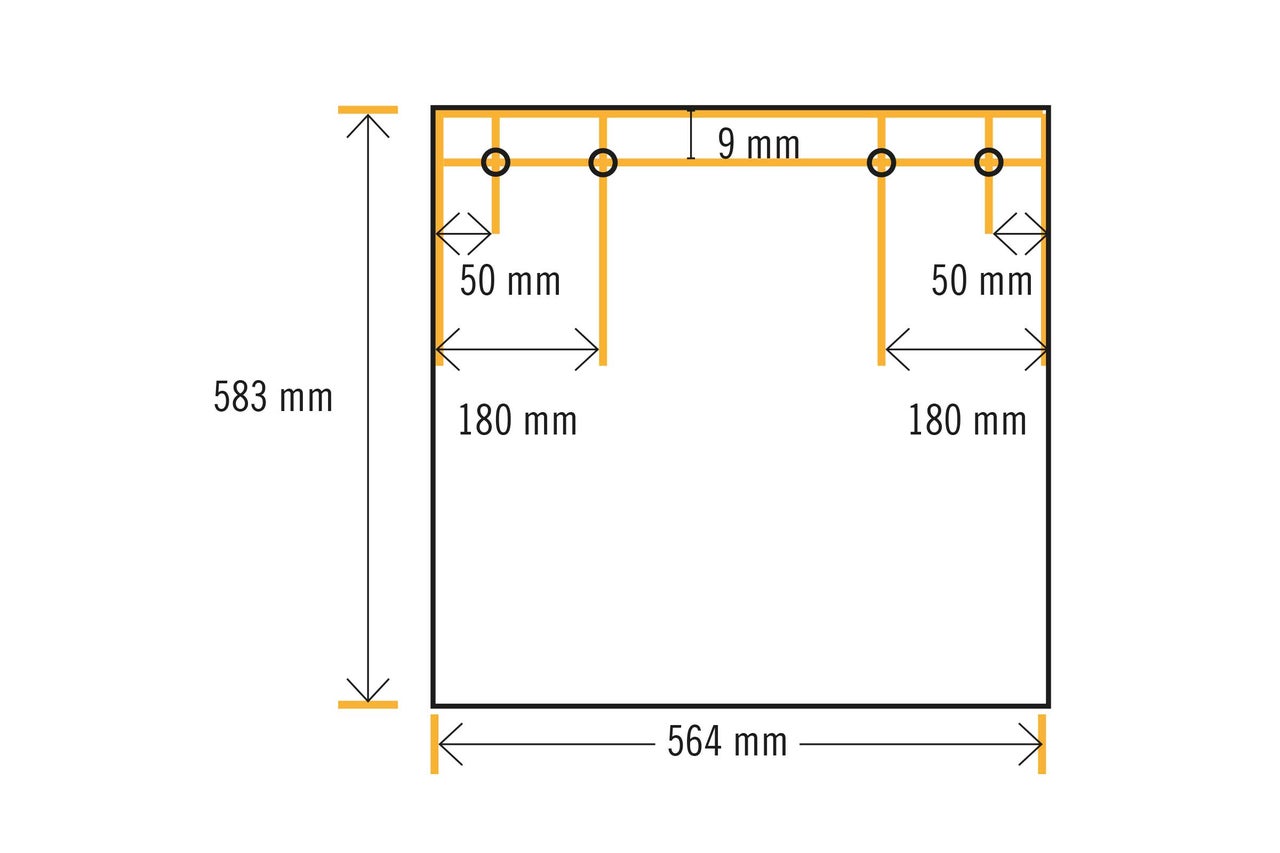

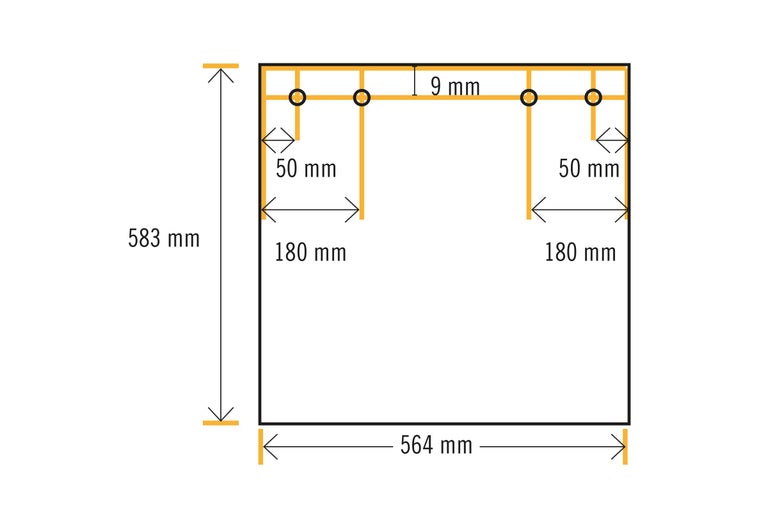

Durch diese Bohrlöcher verschraubst Du später diese Bodenplatte mit der Rückwand.

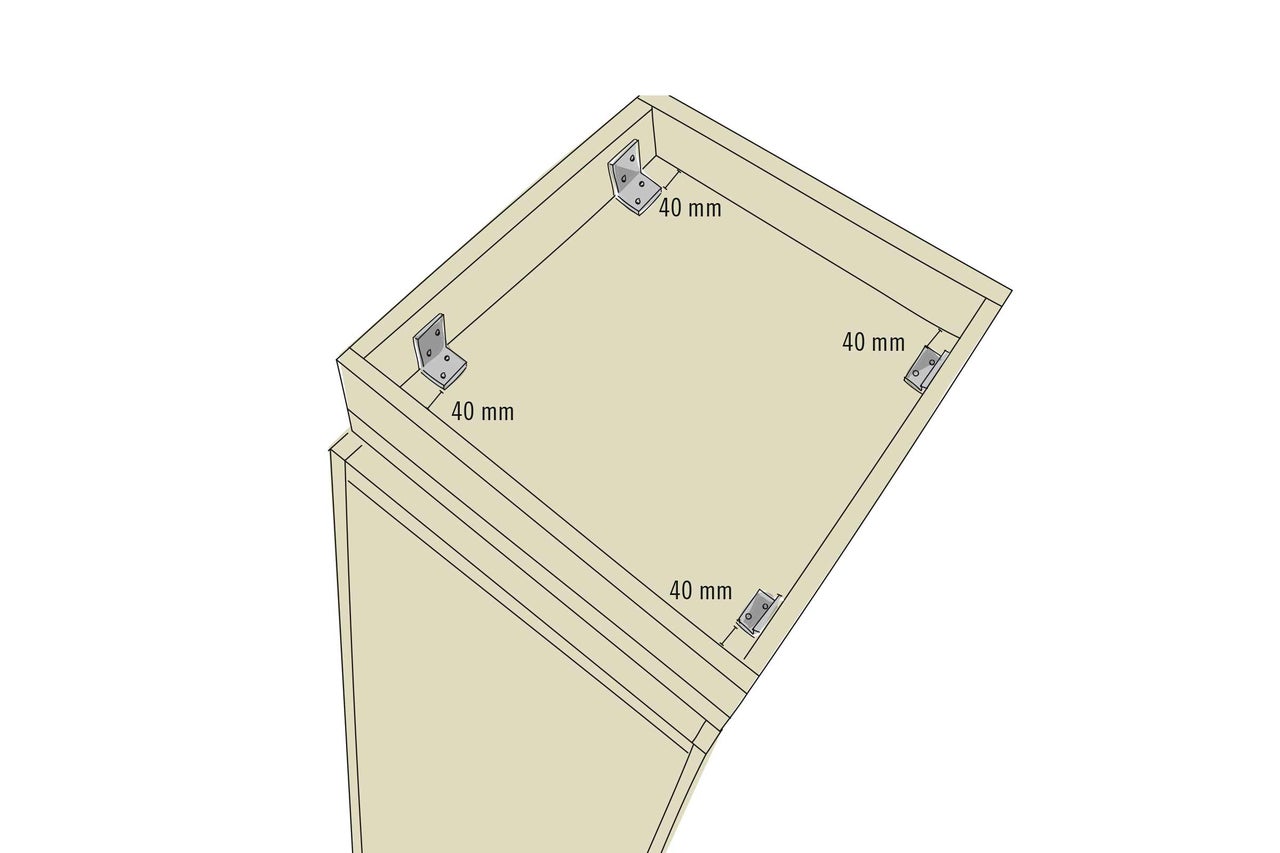

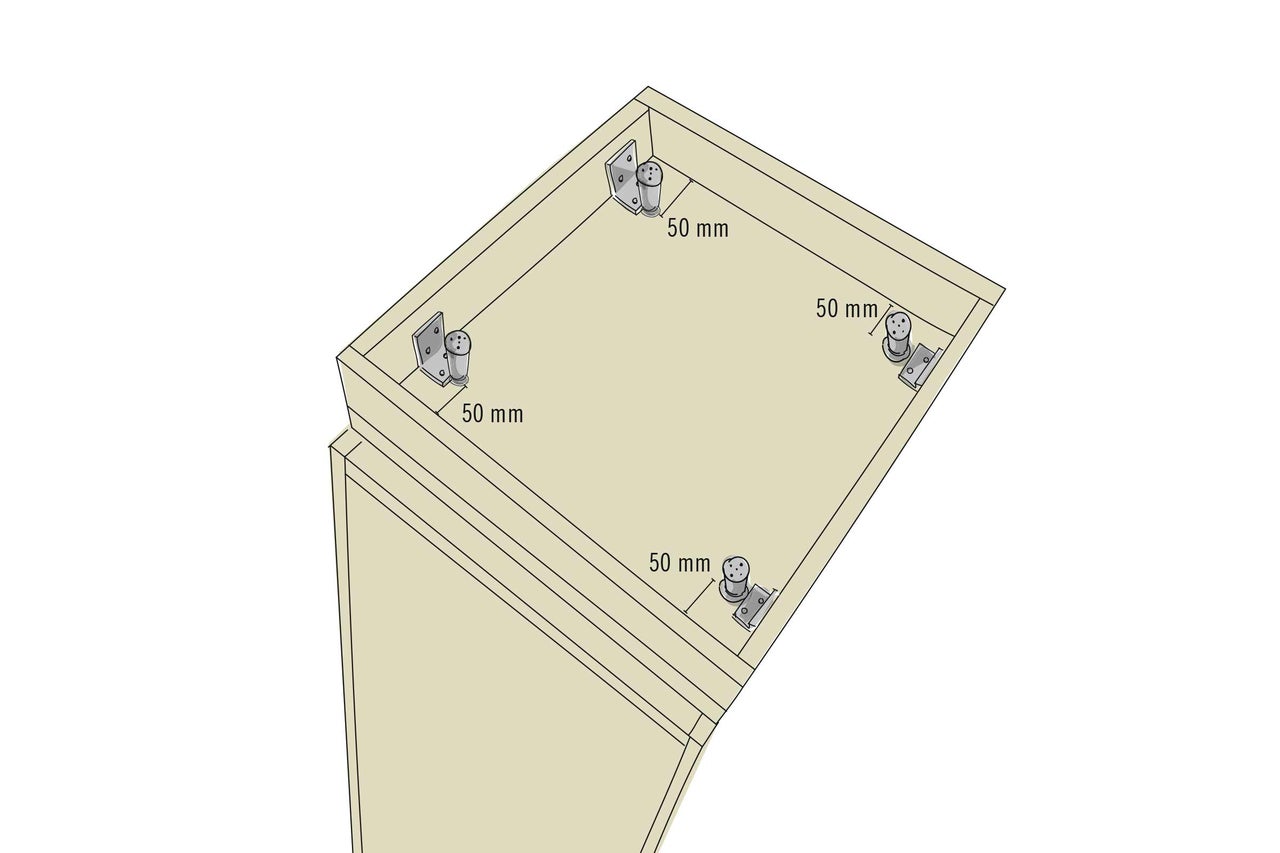

Durch diese Bohrlöcher verschraubst Du später den Sockel, auf dem der Küchenschrank steht.

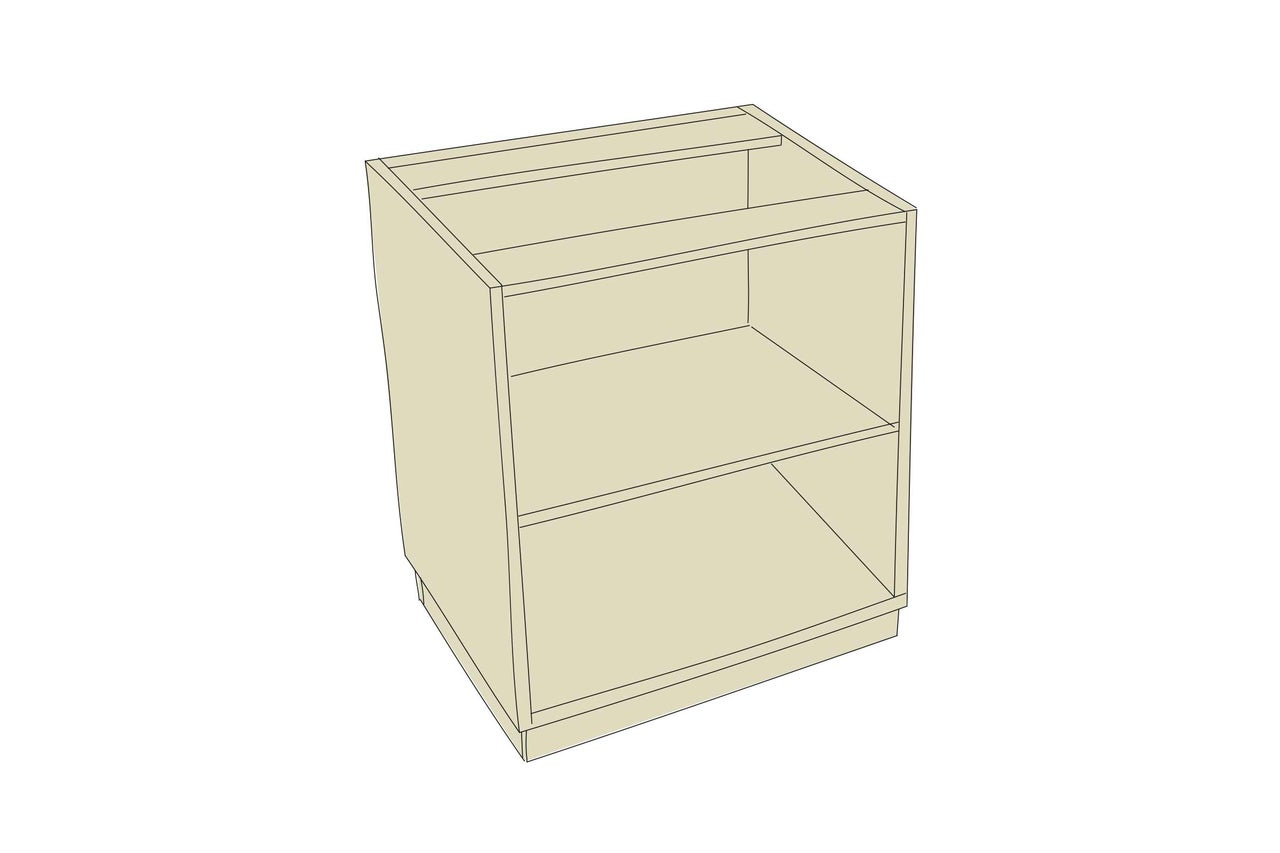

Diese beiden Querstreben verschraubst Du später mit den beiden Seitenwänden, die hintere zusätzlich mit der Rückwand.

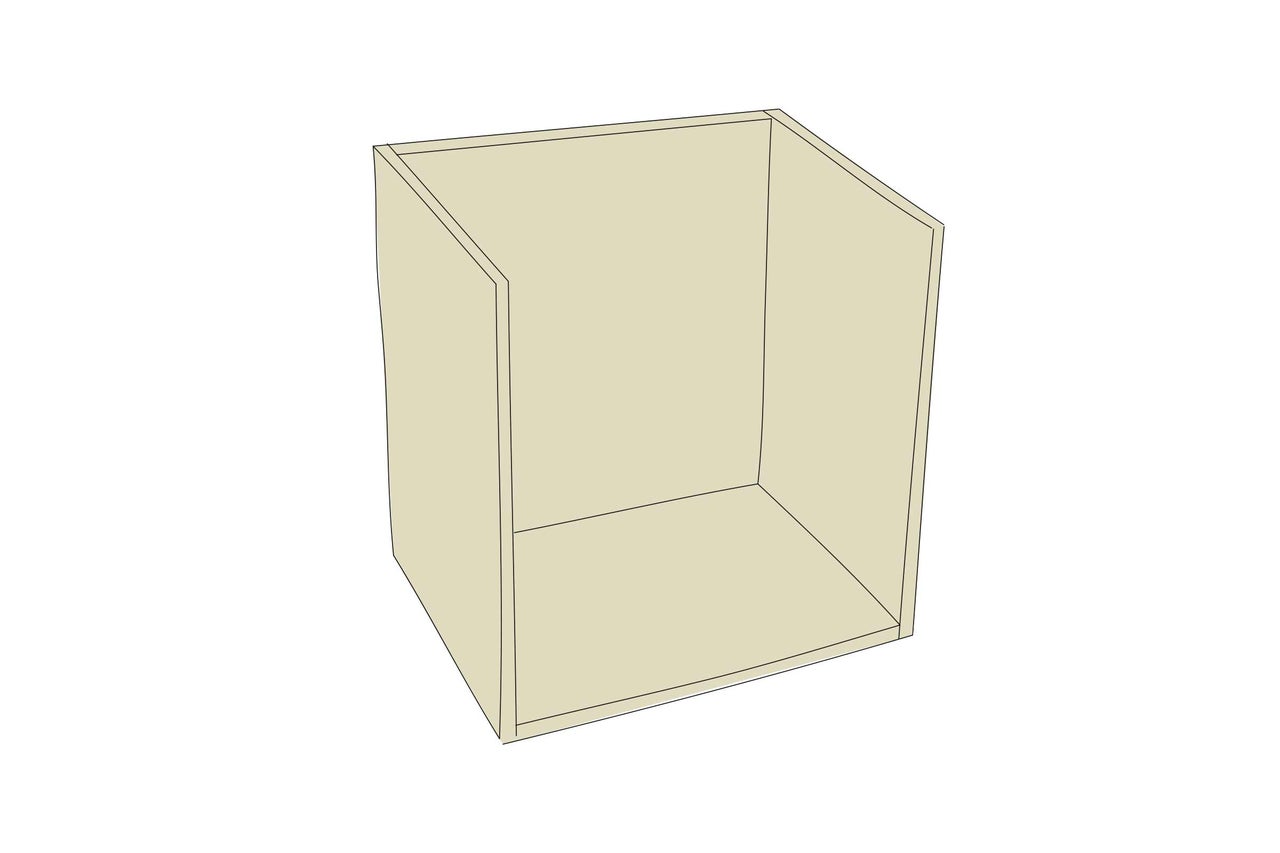

Durch diese Bohrlöcher verschraubst Du später den Korpus des Spülenschrankes.

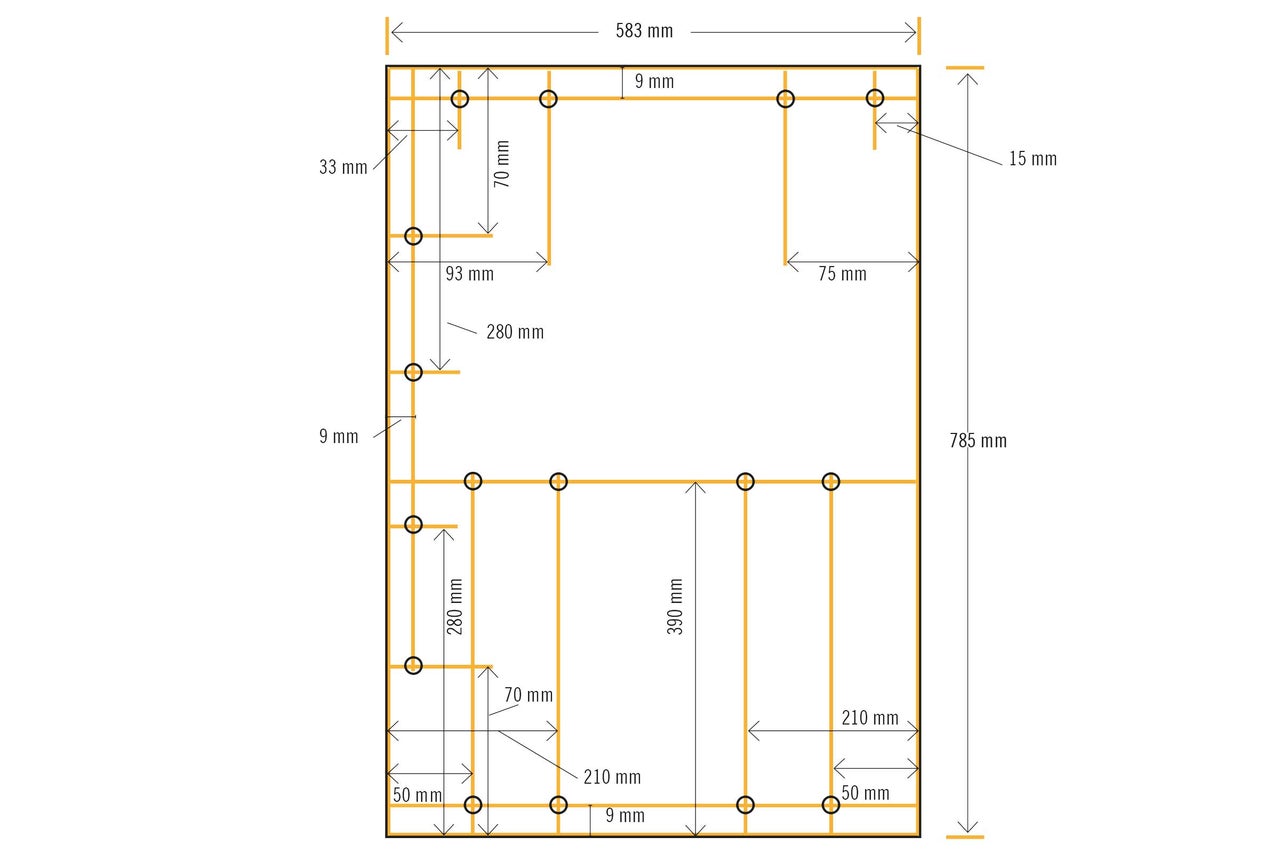

Die vorgebohrte, linke Seitenwand kann spiegelverkehrt als Bohrschablone verwendet werden: Dazu die Löcher ohne Senker durchbohren und anschließend auf der Rückseite (spätere Außenseite) senken.

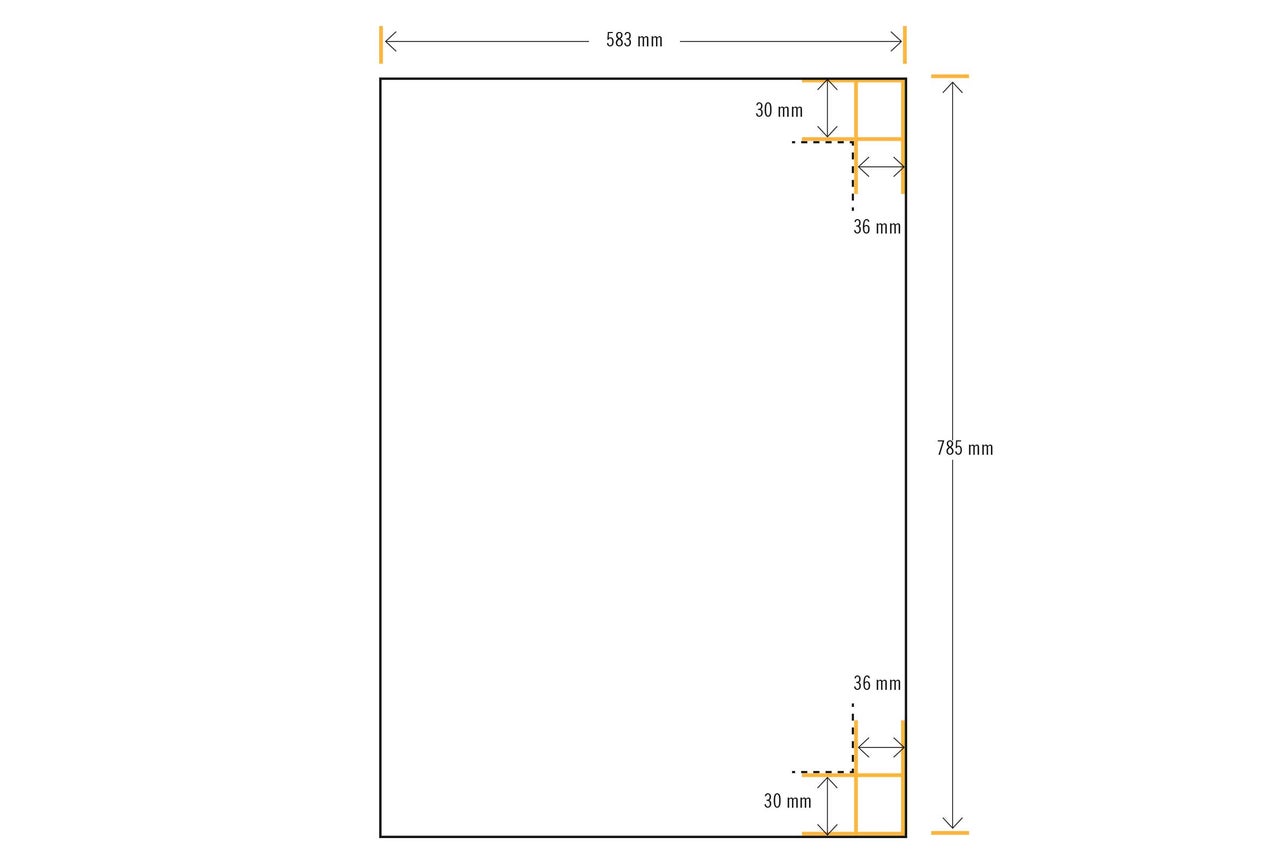

Auf der Innenseite der rechten Seitenwand mit dem Bleistift die Linien (gestrichelt dargestellt) entsprechend der Skizze anzeichnen. Diese Linien brauchst Du später zum Einpassen der Türscharniere.

Zuschnittsliste Rhombusleisten Spülenschrank:

• Seitenwand rechts: 12 Stücke à 583 mm
• Rückwand: 12 Stücke à 1170 mm
• Tür: 12 Stücke à 537 mm

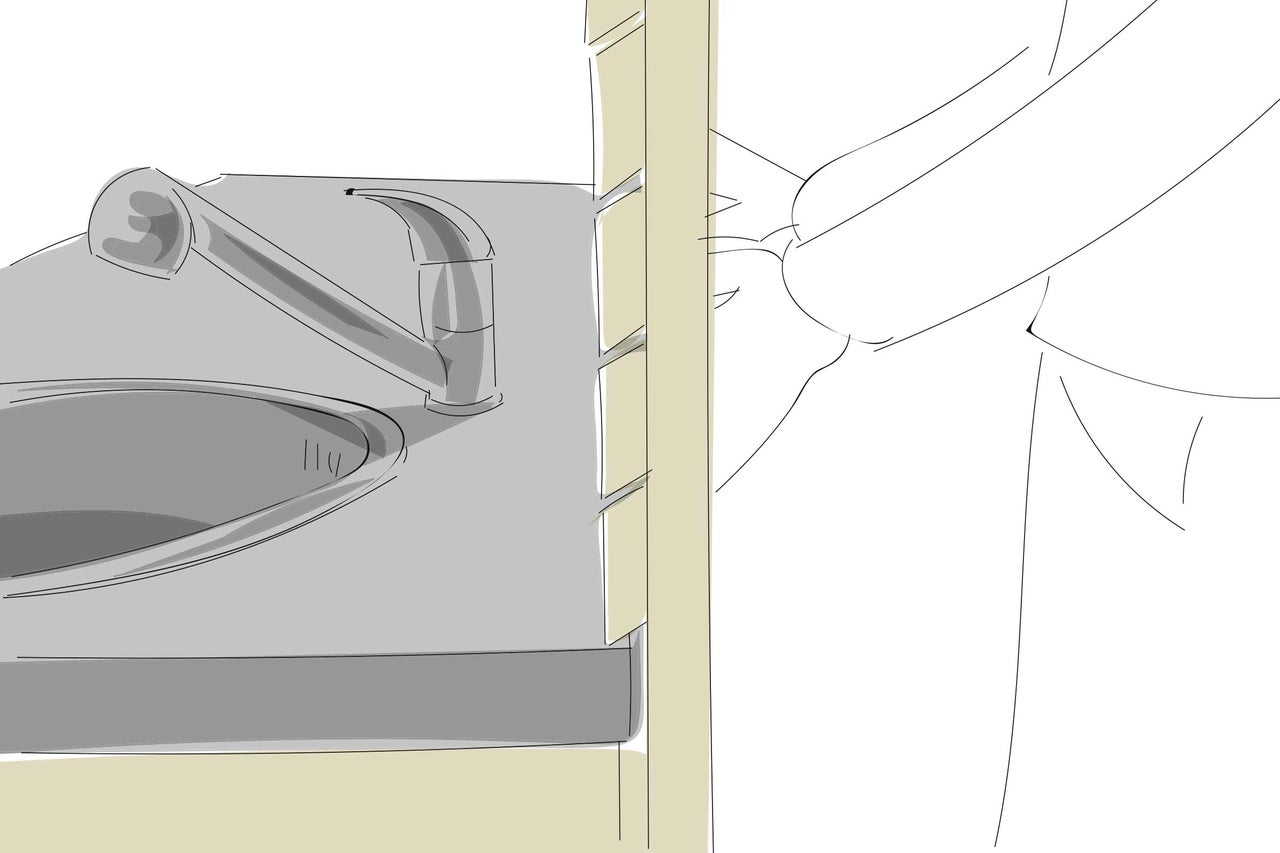

• Spritzwand: 7 Stücke à 1770 mm

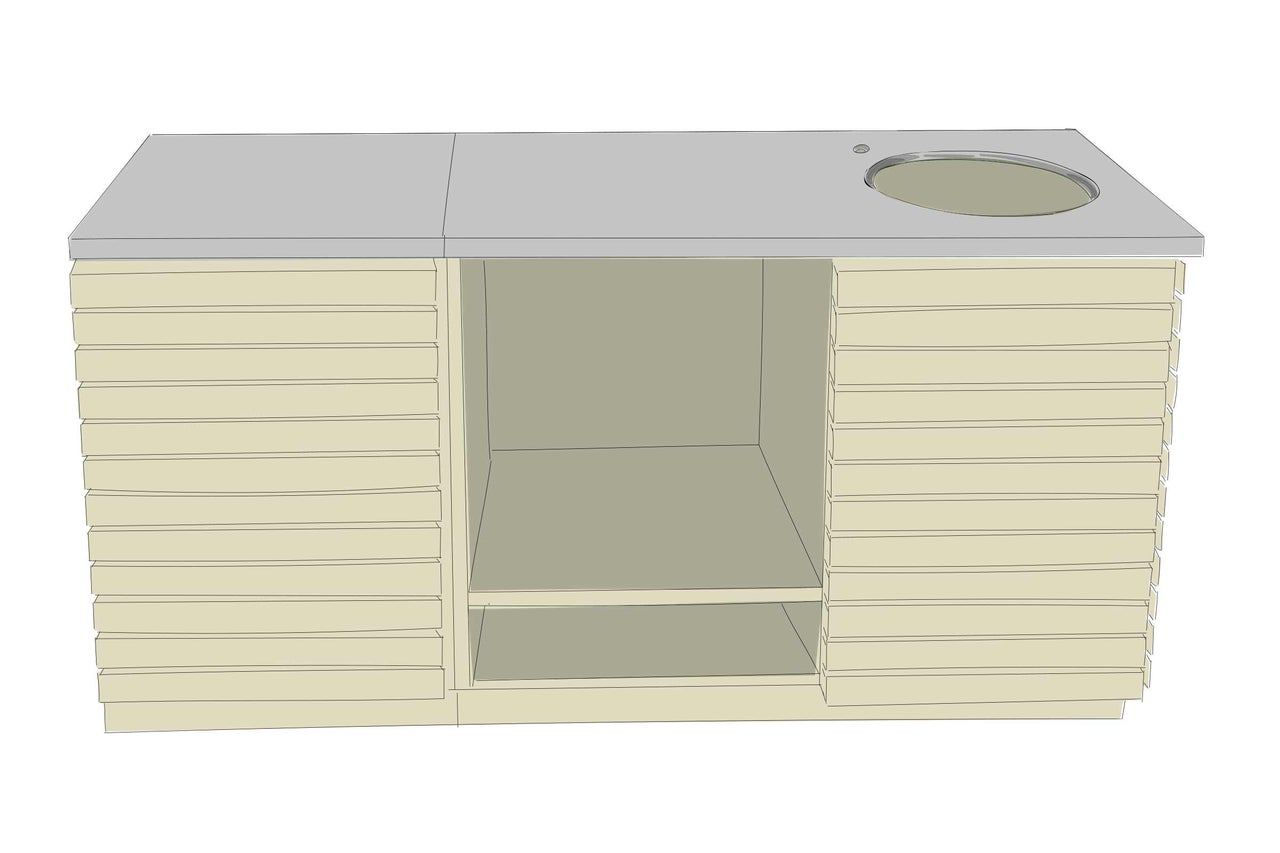

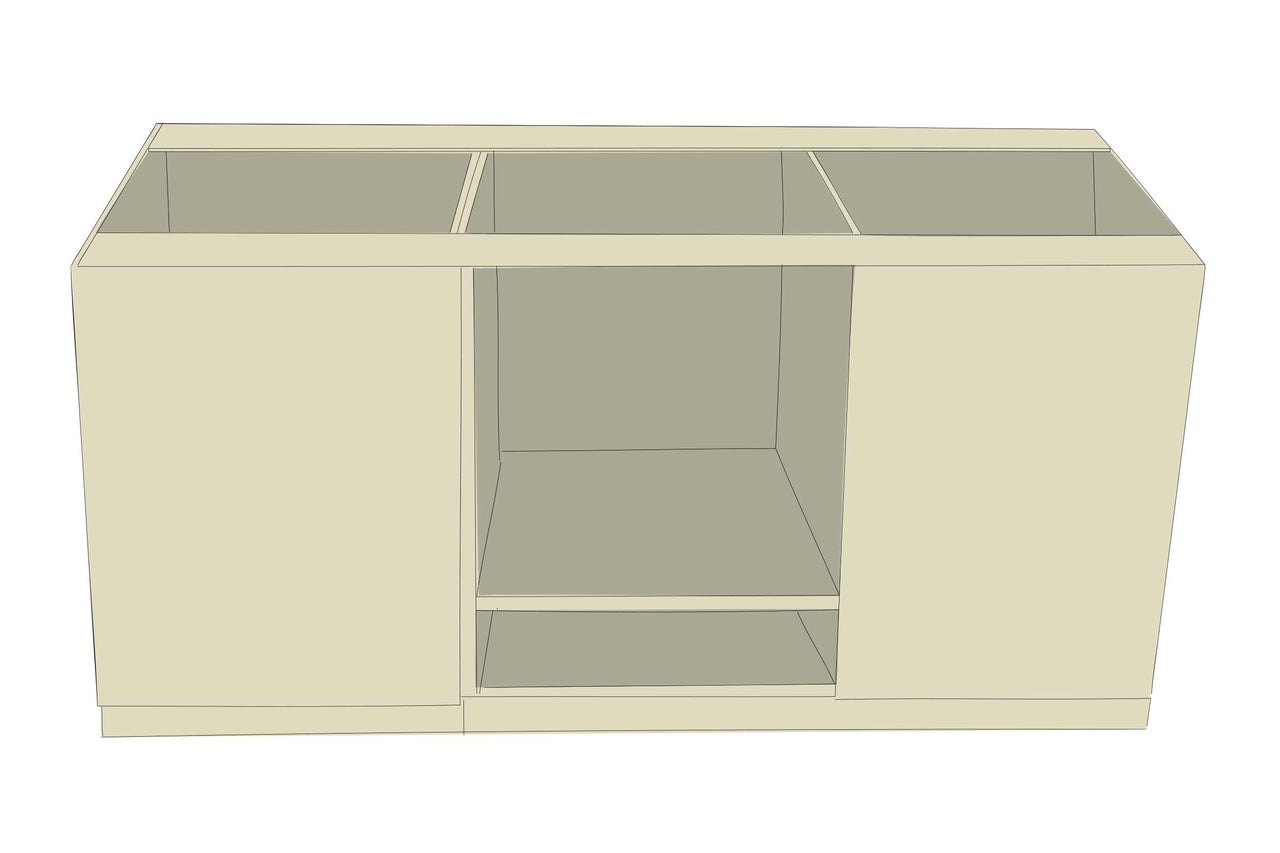

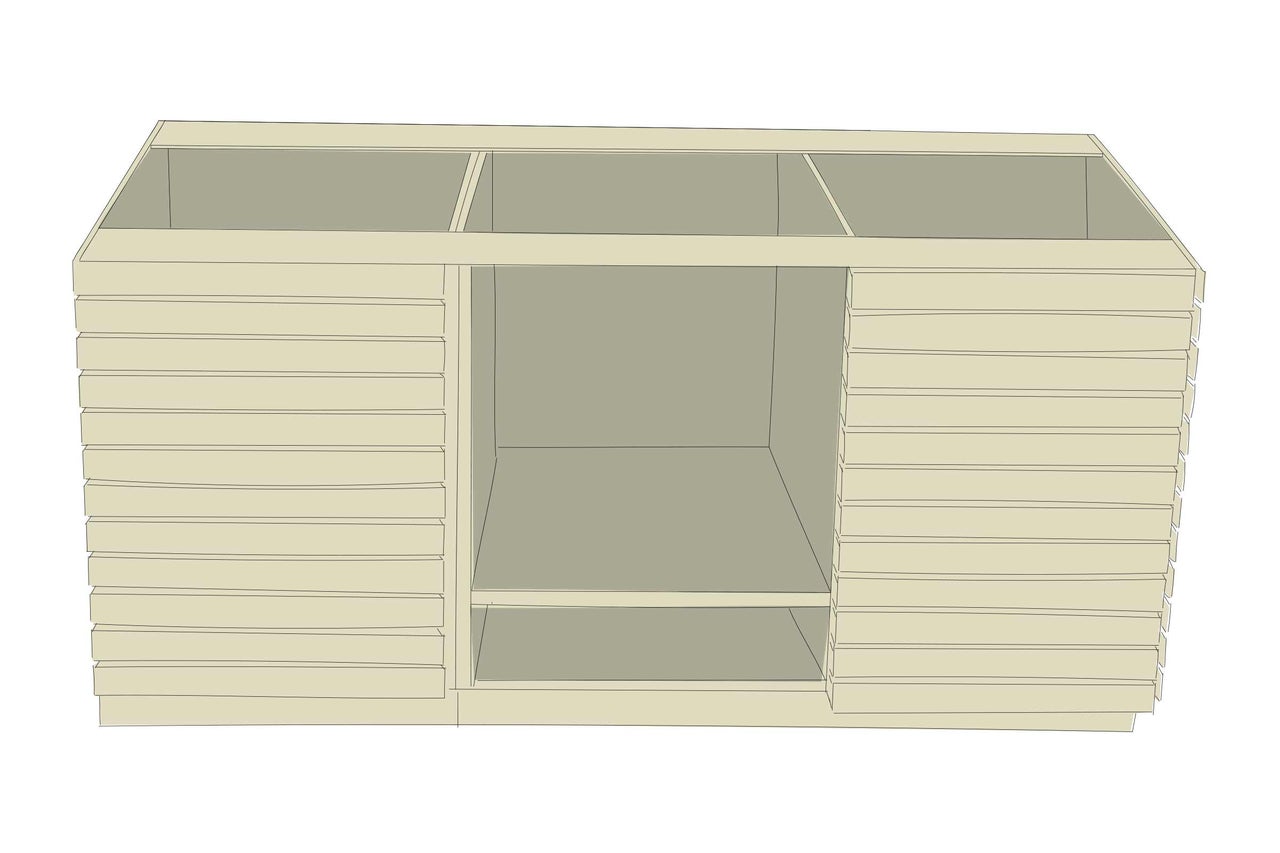

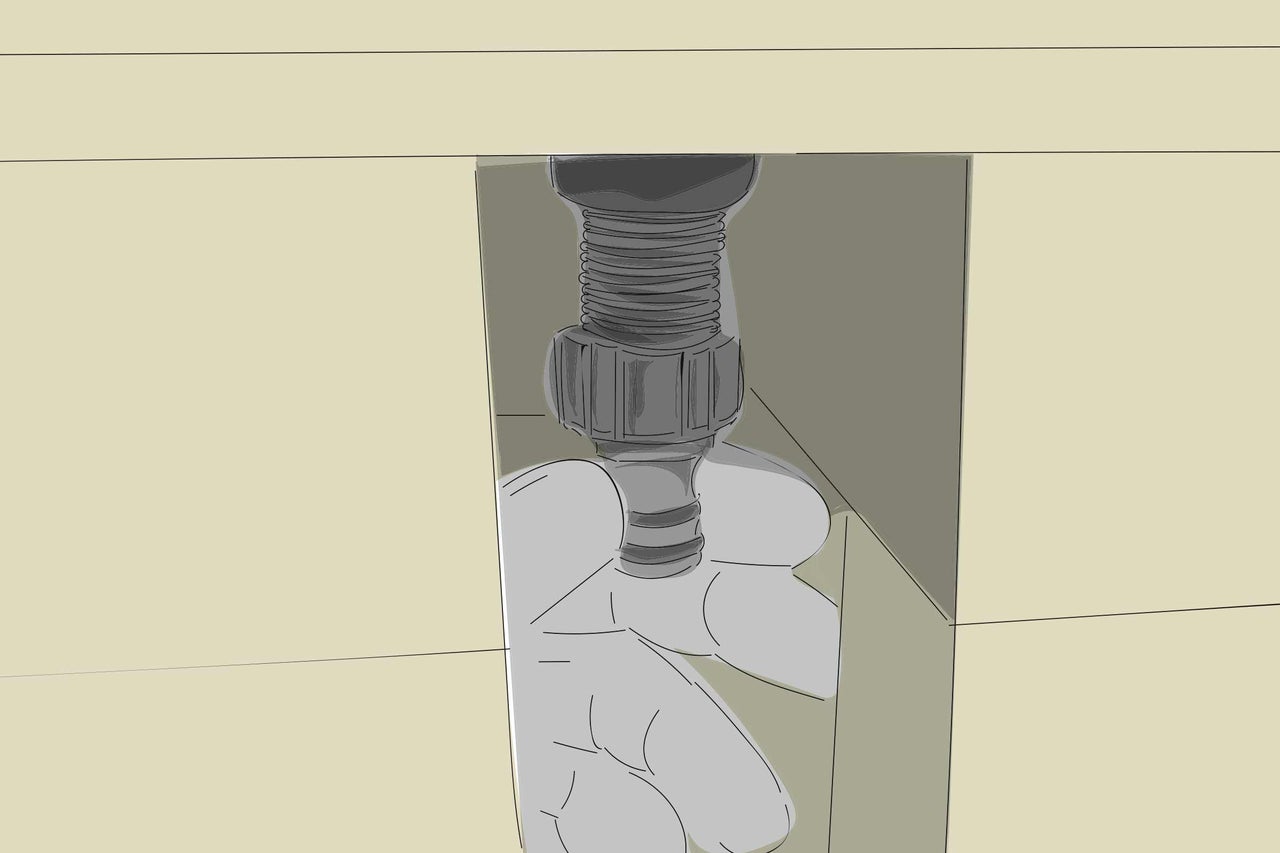

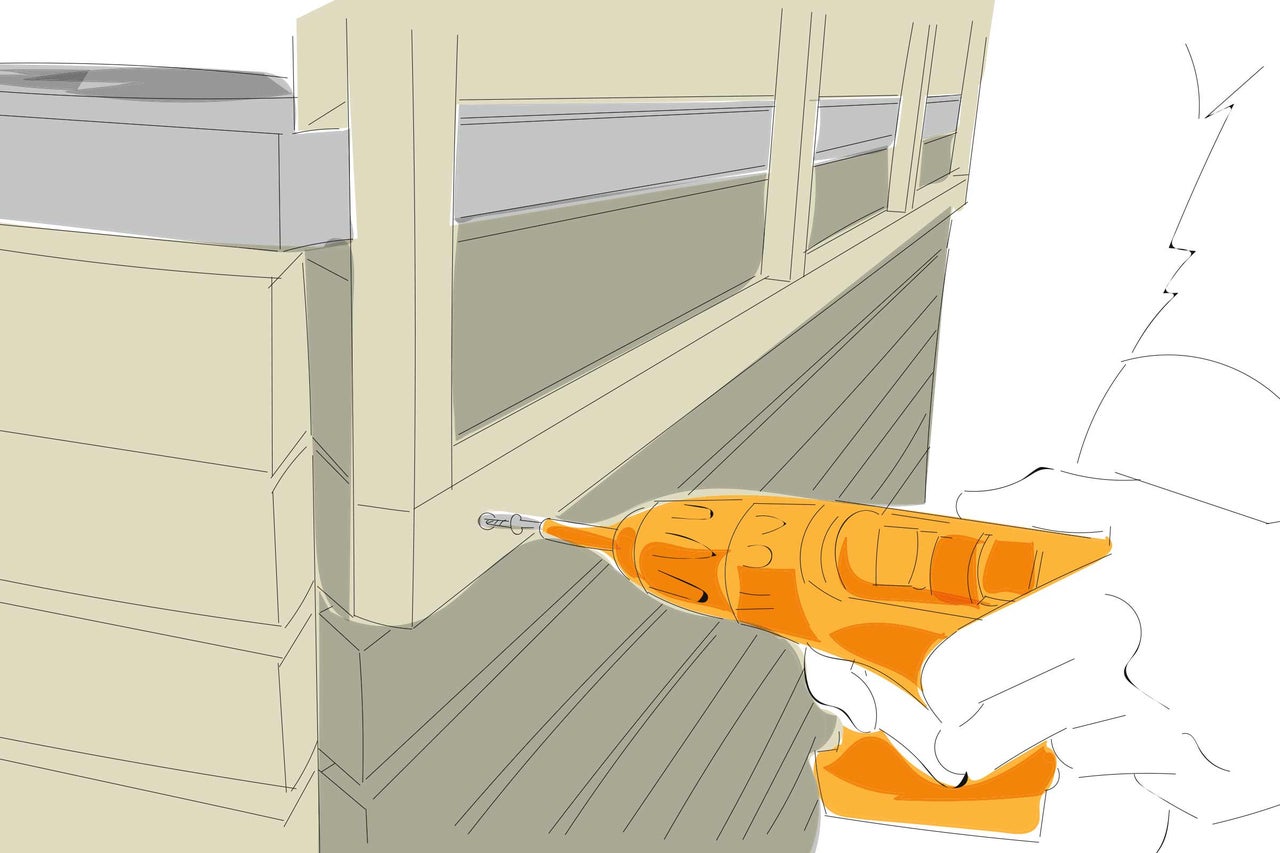

Info: Der Rücksetzer verbindet später den Spülenschrank (Teil 2) mit dem Küchenschrank (Teil 3).

Zuschnittliste Rhombusleisten Küchenschrank:

• Rückwand: 12 Stücke à 600 mm
• Tür: 12 Stücke à 588 mm

Zuschnittliste Rhombusleisten Grillschrank:

• Seitenwand links: 10 Stücke à 583 mm
• Rückwand: 10 Stücke à 1008 mm
• Rechte Tür: 10 Stücke à 493 mm
• Linke Tür: 10 Stücke à 493 mm

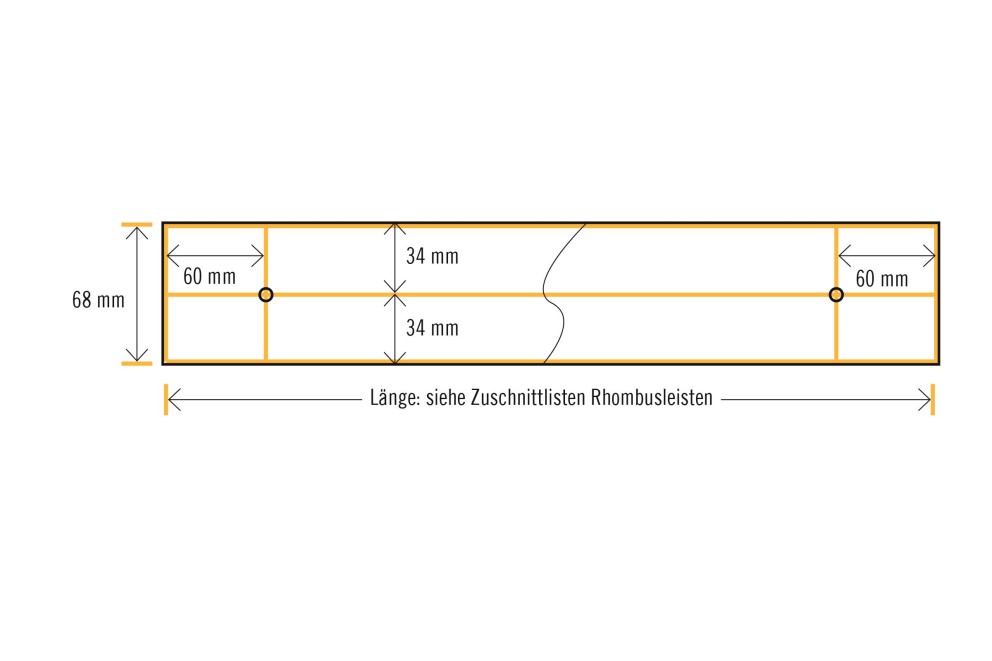

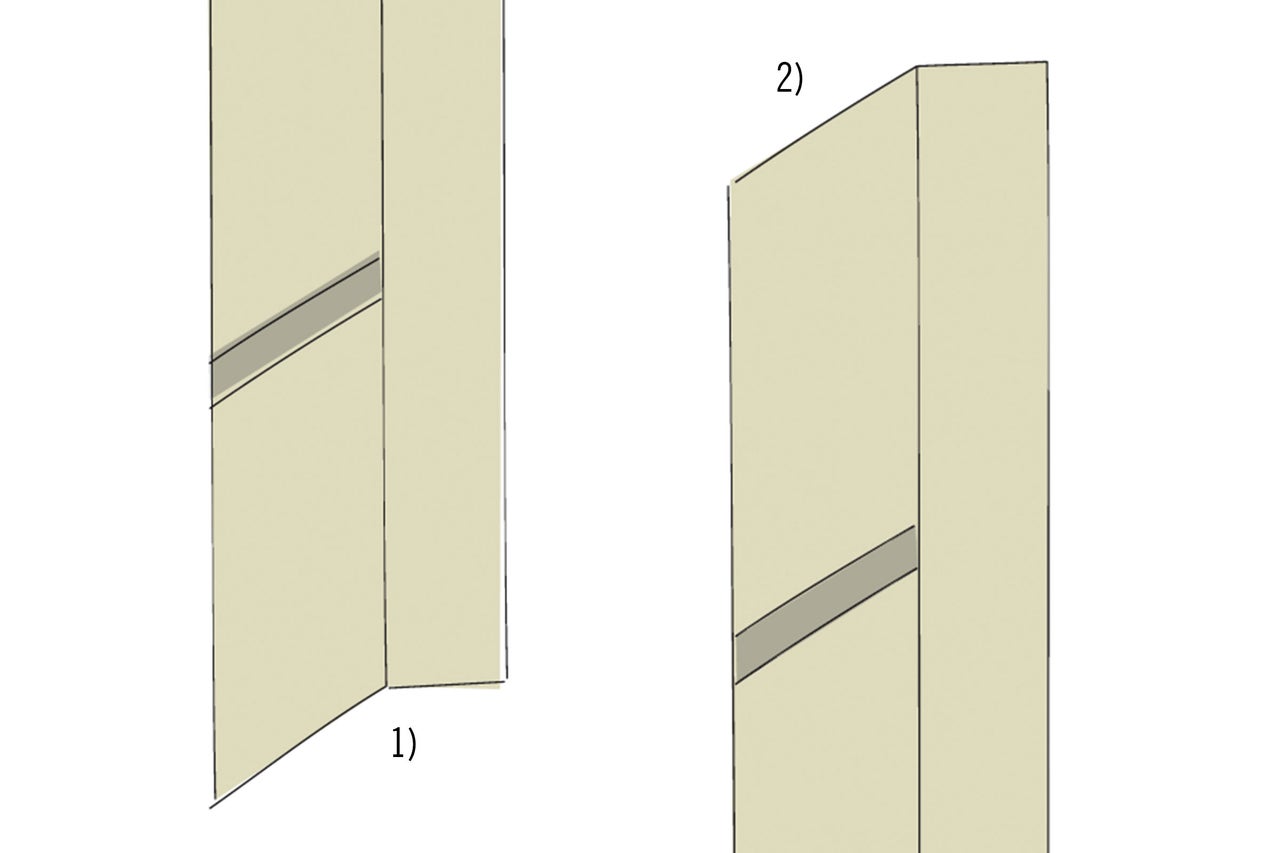

Jede Rhombusleiste entsprechend der Skizze von vorne vorbohren. Beachte, dass einige Rhombusleisten vor dem Vorbohren an die Aussparung für den Wasseranschluß angepasst werden müssen.
