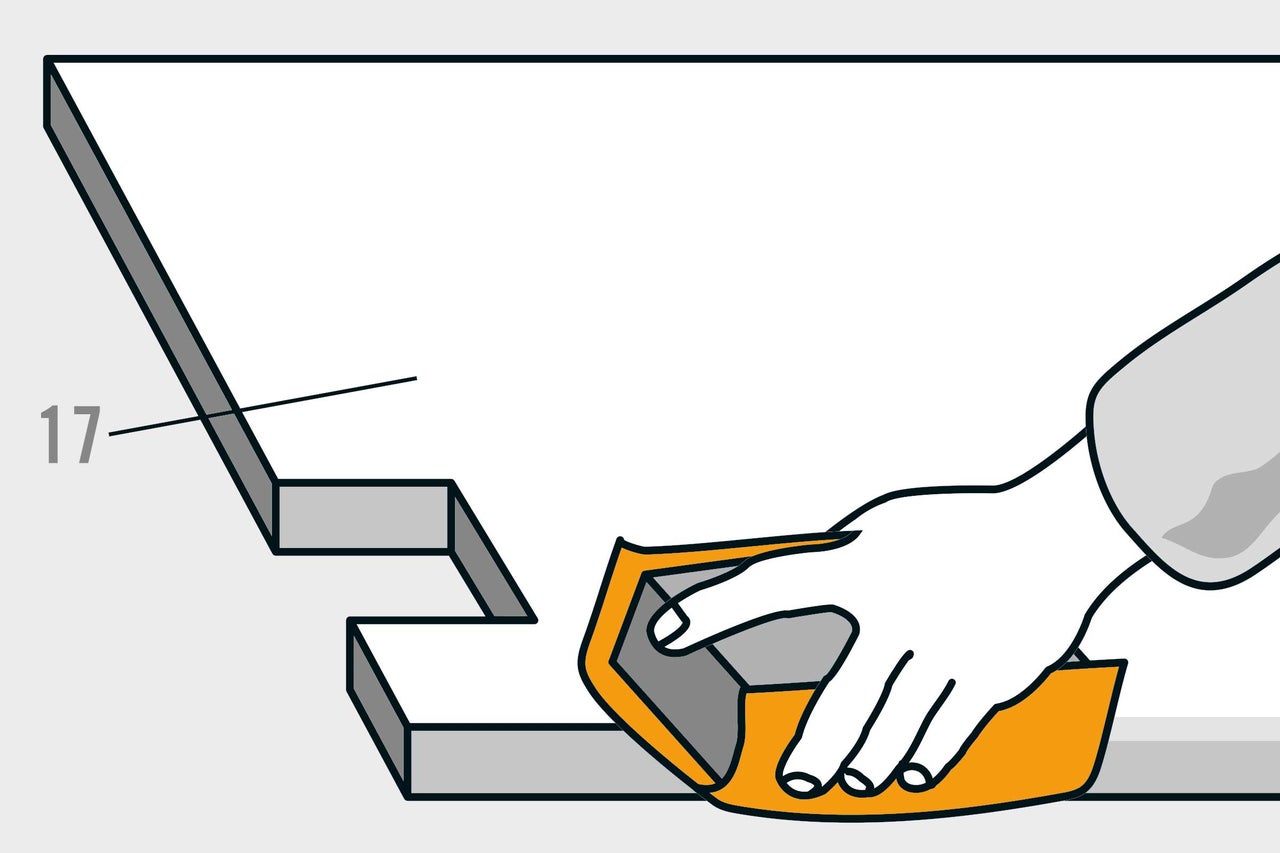

Schneide alle Holzteile zu. Die Masse findest Du in der folgenden Tabelle. Die Schnittkanten mit 120er Schleifpapier anfasen. Denk daran, alle Verschraubungen richtig auszumessen, vorzubohren und die Bohrungen anzusenken, um Risse im Holz zu vermeiden. Noch schneller geht's mit unserem Zuschnittservice.

Outdoorbar selber bauen as 01
Nr. Bauteil Menge Material
1 Bodenholz 5 Kantholz Douglasie 70 x 70 x 1450 mm
2 Querholz 1 Kantholz Douglasie 70 x 70 x 2140 mm
3 Bodenbrett 9 Glattkantbrett Douglasie 18 x 145 x 2140 mm
4 Pfosten 2 Kantholz Douglasie 70 x 70 x 2300 mm*
5 3 Kantholz Douglasie 70 x 70 x 2200 mm*
6 2 Kantholz Douglasie 70 x 70 x 2250 mm*
7 Träger 2 Unterkonstruktion Douglasie 45 x 70 x 1550 mm
8 Pfette 3 Unterkonstruktion Douglasie 45 x 70 x 2220 mm
9 Kopfband 4 Unterkonstruktion Douglasie 45 x 70 x 310 mm*

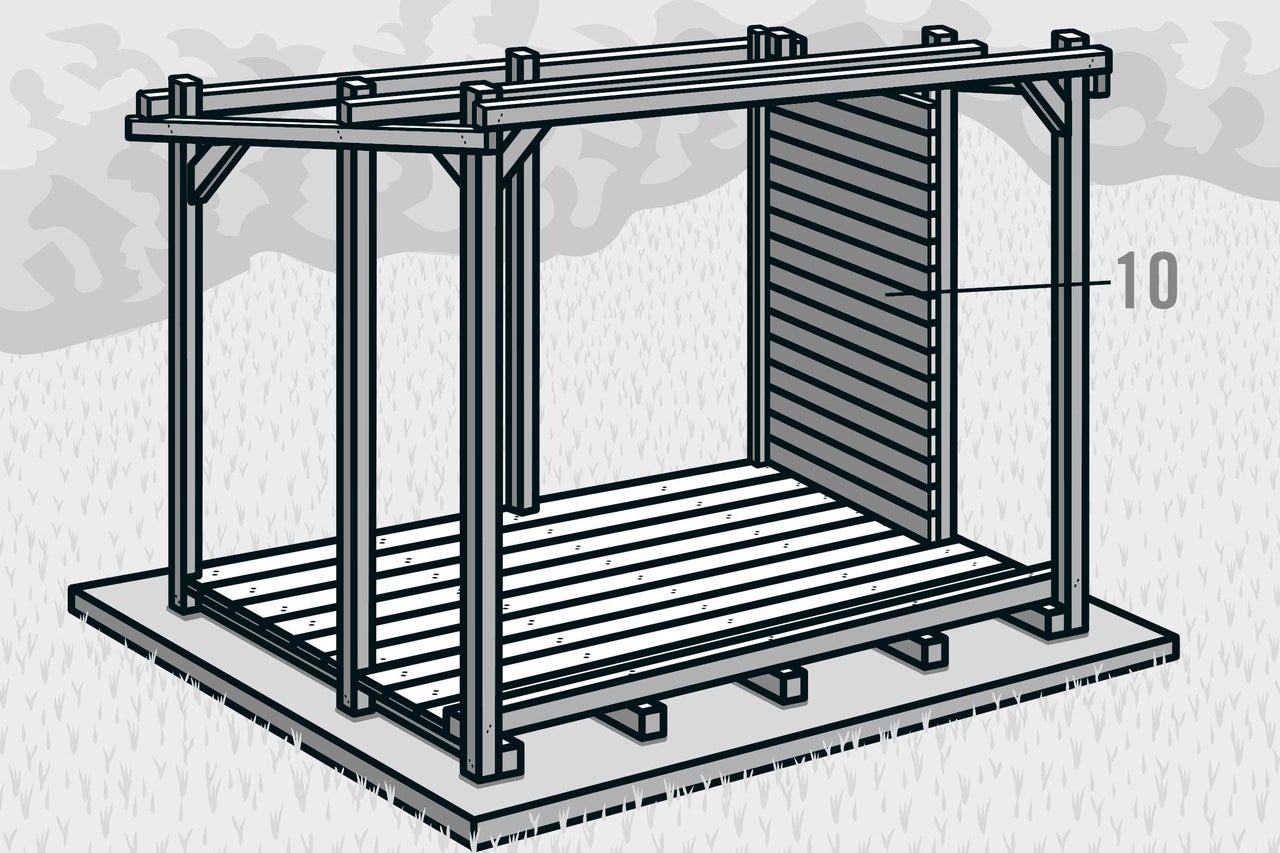

10 Verkleidungsbrett 21 Profilholz 12,5 x 96 x 850 mm**
11 Kantholz 1 Unterkonstruktion Douglasie 45 x 70 x 1960 mm
12 Verkleidungsbretter 20 Profilholz 12,5 x 96 x 1035 mm**
13 10 Profilholz 12,5 x 96 x 2140 mm
14 Kantholz 5 Unterkonstruktion Douglasie 45 x 70 x 2140 mm

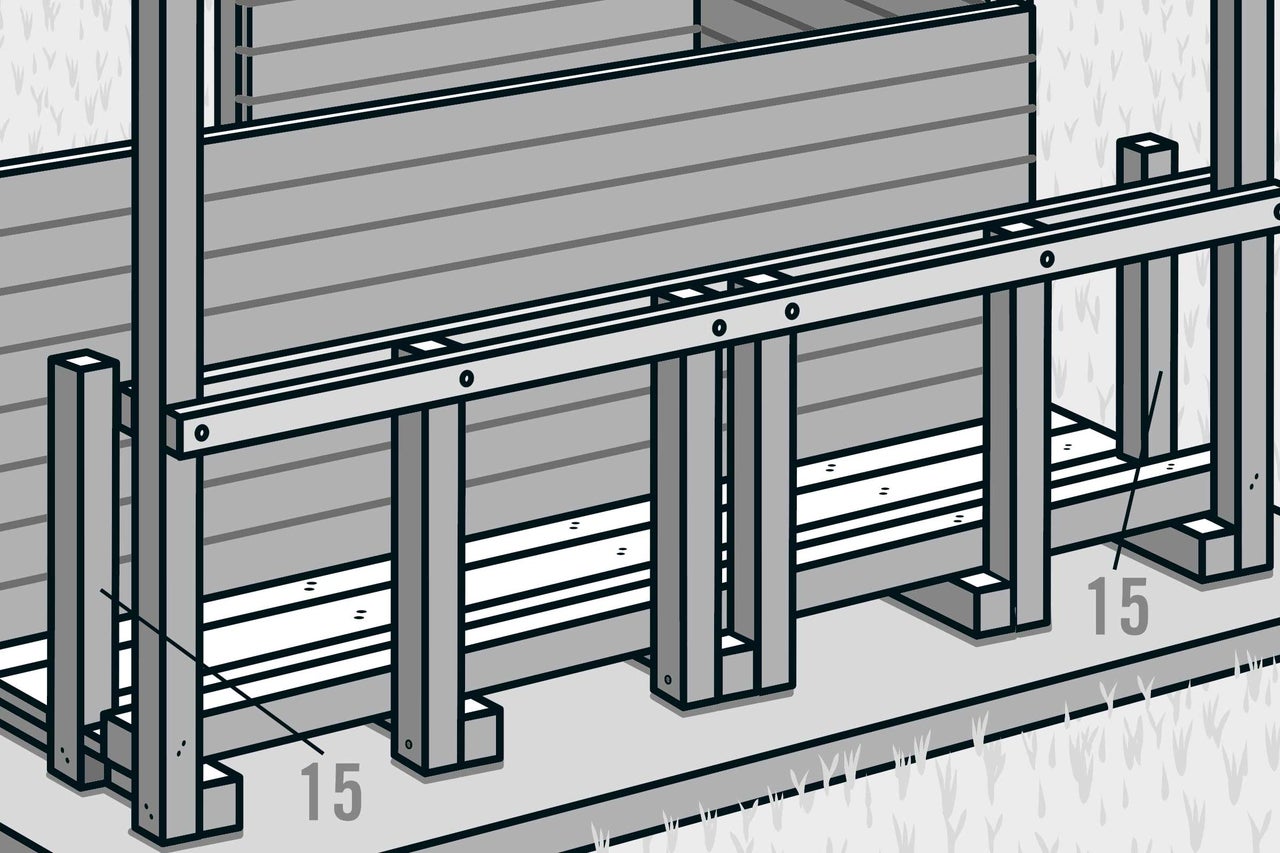

15 Stütze 6 Kantholz Douglasie 70 x 70 x 740 mm
16 4 Kantholz Douglasie 70 x 70 x 652 mm
17 Sitzfläche 1 Siebdrucksperrholz 24 x 2140 x 400 mm
18 Winkelstütze 2 Siebdrucksperrholz 24 x 200 x 200 mm*

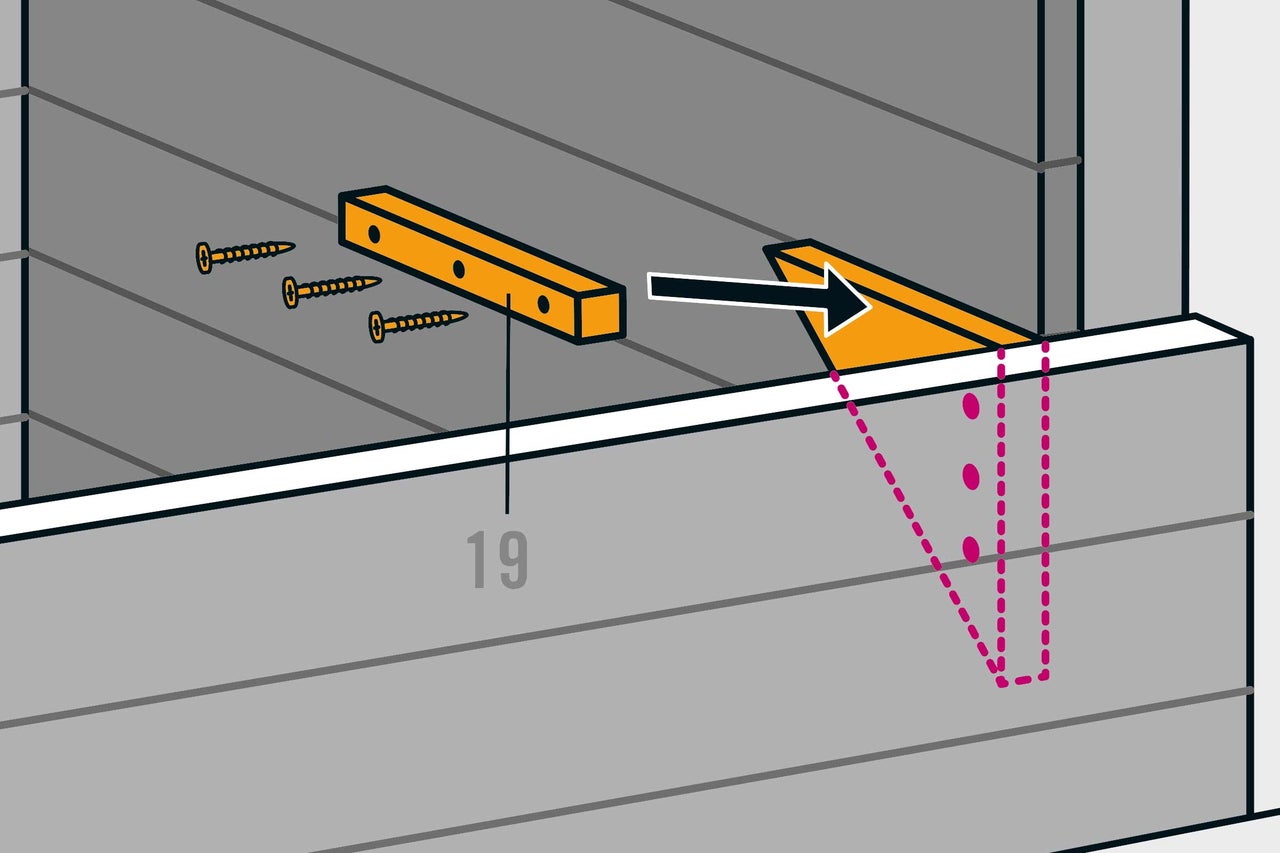

19 Kantholz 2 Kantholz 40 x 40 x 200 mm
20 Thekenplatte 1 Kantholz 40 x 40 x 200 mm
21 Kantholz 2 Kantholz 40 x 40 x 160 mm
22 Kantholz 2 Siebdrucksperrholz 24 x 2140 x 250 mm
23 Regalbrett 2 Siebdrucksperrholz 24 x 300 x 300mm
24 Dachsparre 5 Unterkonstruktion Douglasie 45 x 70 mm

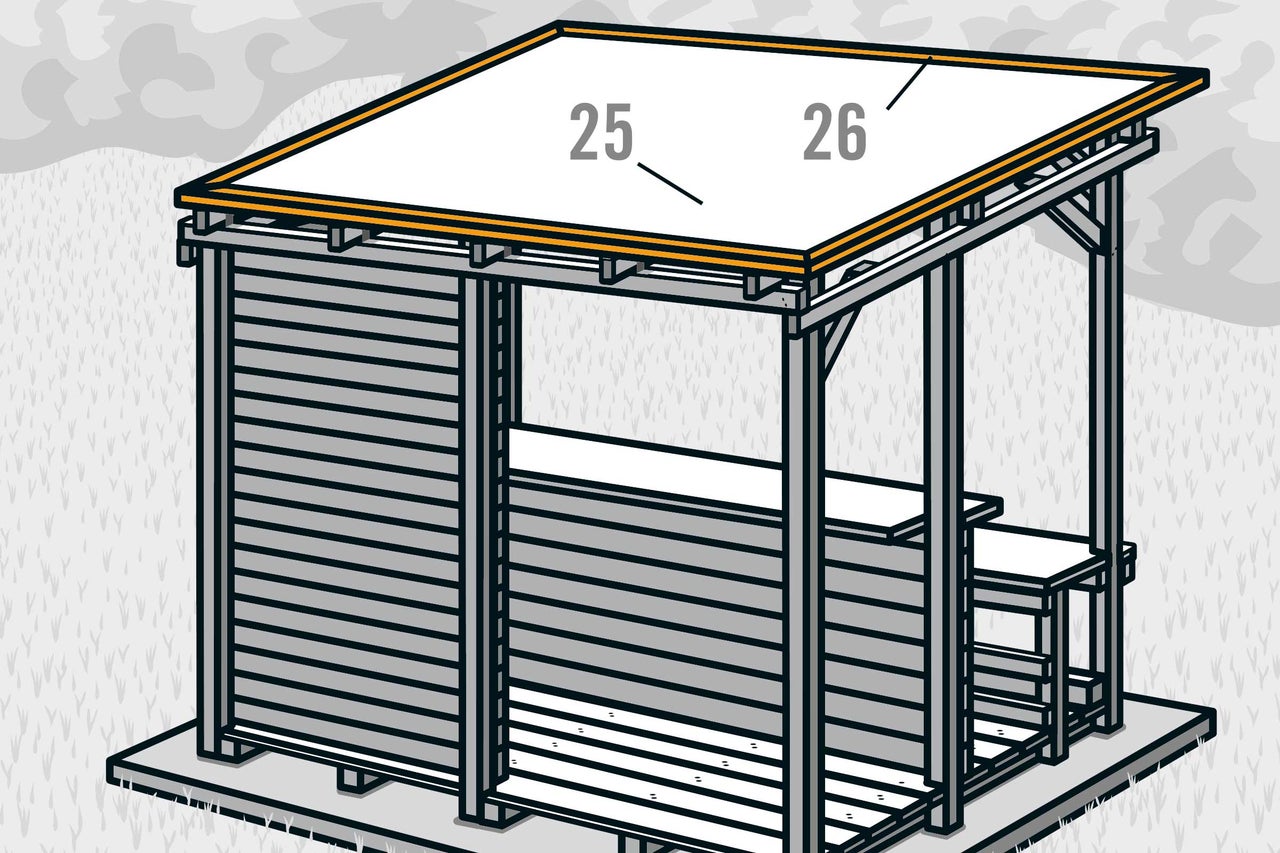

25 Trägerfläche 20 Schalbrett 19 x 98 x 2340 mm
26 Dachkantenwinkel 4 Dachkantenwinkel 2340 und 1940 mm**
27 Dachpappe 4,53qm Dachpappe
28 Dachabdeckung 4,53qm Bitumenschindeln

* endgültiger Zuschnitt bei Montage

** Maß am Objekt nachprüfen

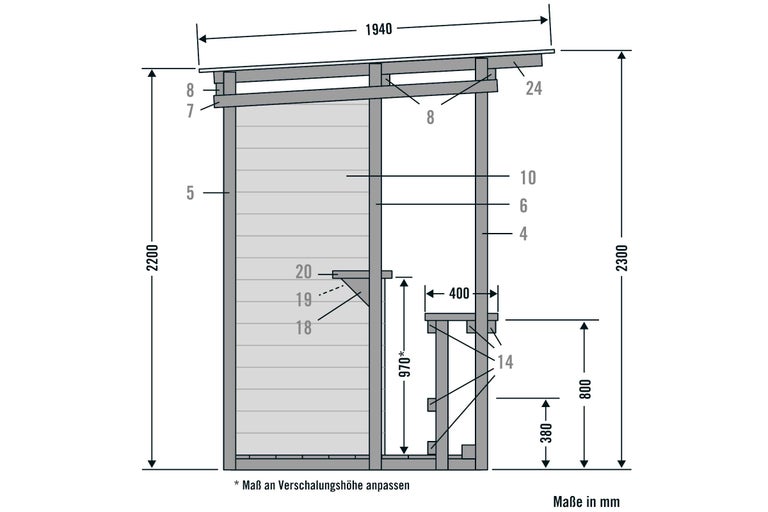

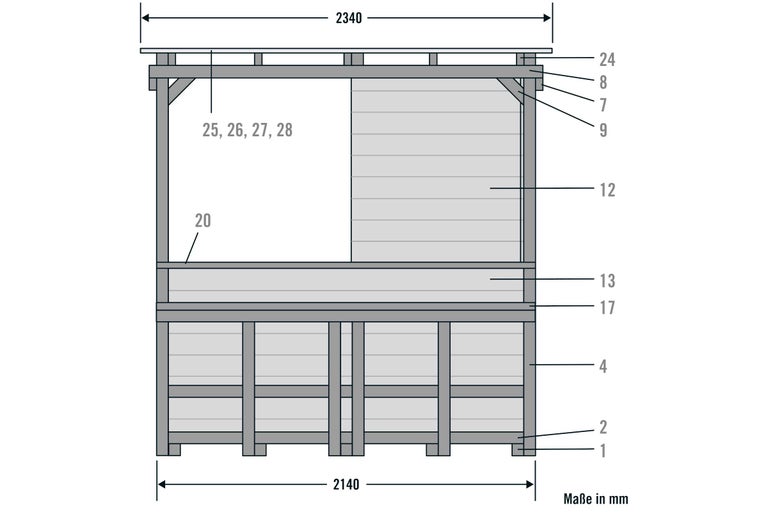

Seitenansicht von rechts

Outdoorbar selber bauen as 02

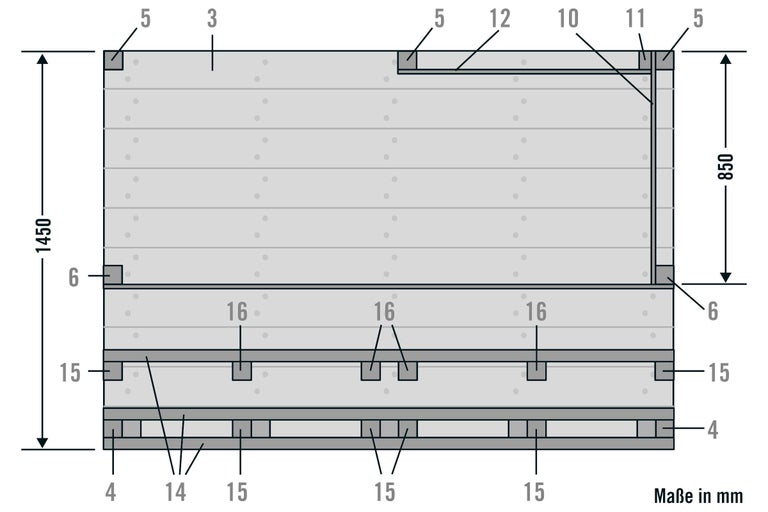

Draufsicht innen (ohne Dach und ohne Sitzfläche der Bank)

Outdoorbar selber bauen as 03

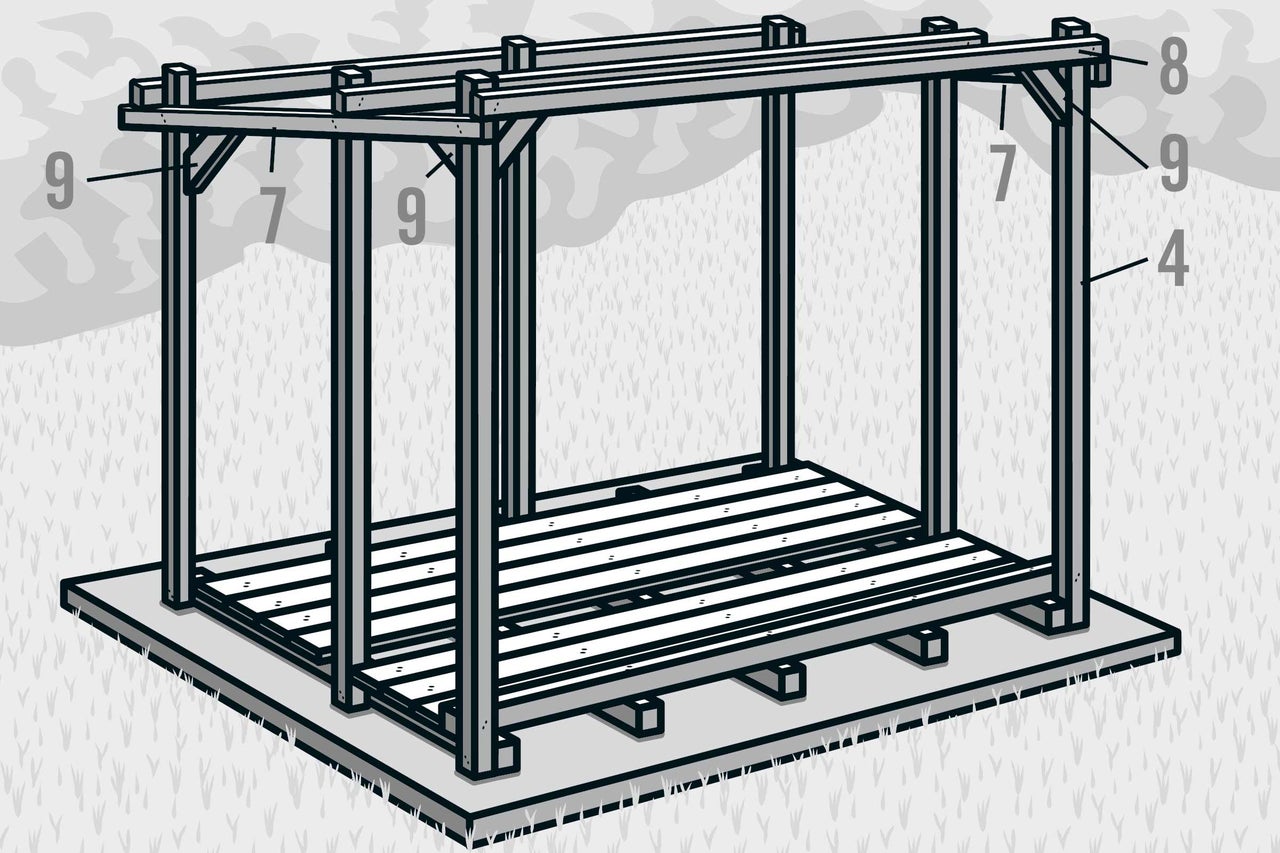

Lege die drei Pfetten (8) außen bündig auf die beiden Träger (7) und verschraube sie mit den Pfosten (4) (5) und (6) mit Schrauben 4x80 mm. Für mehr Stabilität werden Kopfbänder verschraubt: rechts und links zwischen den vorderen Pfosten (4) und der vorderen Pfette (8) sowie links zwischen dem Träger (7) und den Pfosten (4) und (5). Die angeklemmten Stützlatten können nun wieder entfernt werden.

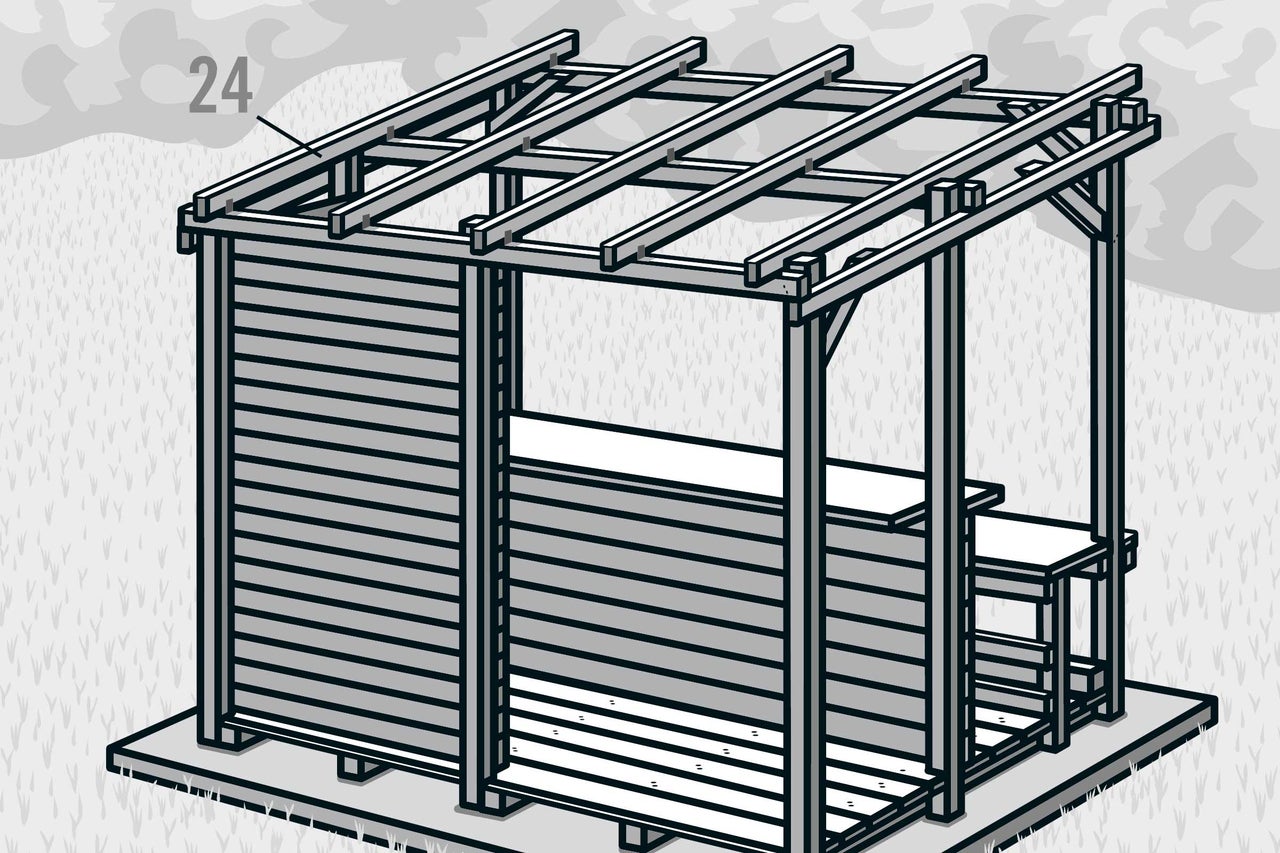

Lege den mittleren Dachsparren am mittleren Pfosten (5) an, richte ihn parallel zu den beiden anderen Sparren aus und verschraube ihn ebenfalls mit Winkelverbindern auf den Pfetten. Richte die beiden letzten Sparren mittig zwischen den drei ersten Sparren aus und verschraube auch sie mit Winkelverbindern auf den Pfetten. Ragen jetzt noch Pfosten (4), (6) oder (5) über die Dachsparren (24) hinaus? Dann schneide sie oben bündig (schräg) mit den Sparren ab.
