Vor der Markisenmontage an Dachsparren legst Du die Montageposition fest: Achte darauf, dass die Markise ungehindert ausfahren kann. Bestimme die Dachsparren, an denen die Halterungen befestigt werden – das sind üblicherweise die beiden vom Rand aus gesehen nächstliegenden Sparren. Große Markisen brauchen auch in der Mitte eine Halterung. Richte Dich nach der Anzahl der Konsolen, die mit der Markise geliefert werden. Das sind jedoch nur Wandkonsolen. Bei der Dachsparrenmontage werden zusätzliche Deckenhalter und Dachsparrenhalterbenötigt. Zudem brauchst Du noch passende Gewindeschrauben mit Muttern und Unterlegscheiben zum Verschrauben an den Dachsparren. In den meisten Fällen sind 12-mm-Gewindeschrauben geeignet.
Anleitung
Markise am Dachsparren montieren
In diesem Video der Meisterschmiede zeigen wir Dir, wie Du Deine neue Markise am Dachparren montierst. Mit Sonnenschutz und Sichtschutz ist es draußen einfach viel schöner. Los geht‘s!
0,125 Tag(e)
1 – 3
MarkisenZum Sortiment
Das brauchst Du
Material
Werkzeuge
Bosch Professional Schlagbohrmaschinen
Maßband, Meter & Maßstab
Richtlatten, Putzlatten & Abziehlatten
Messer, Cutter & Scheren
Leitern
Wasserwaagen
Steckschlüsselsätze
Holzbohrer Set Alpen 8-tlg
Sechskant-Stiftschlüssel Set 8-tlg
Ratschenring-Maulschlüssel-Satz WGB 5-tl ...
von
Montage vorbereiten
01
02

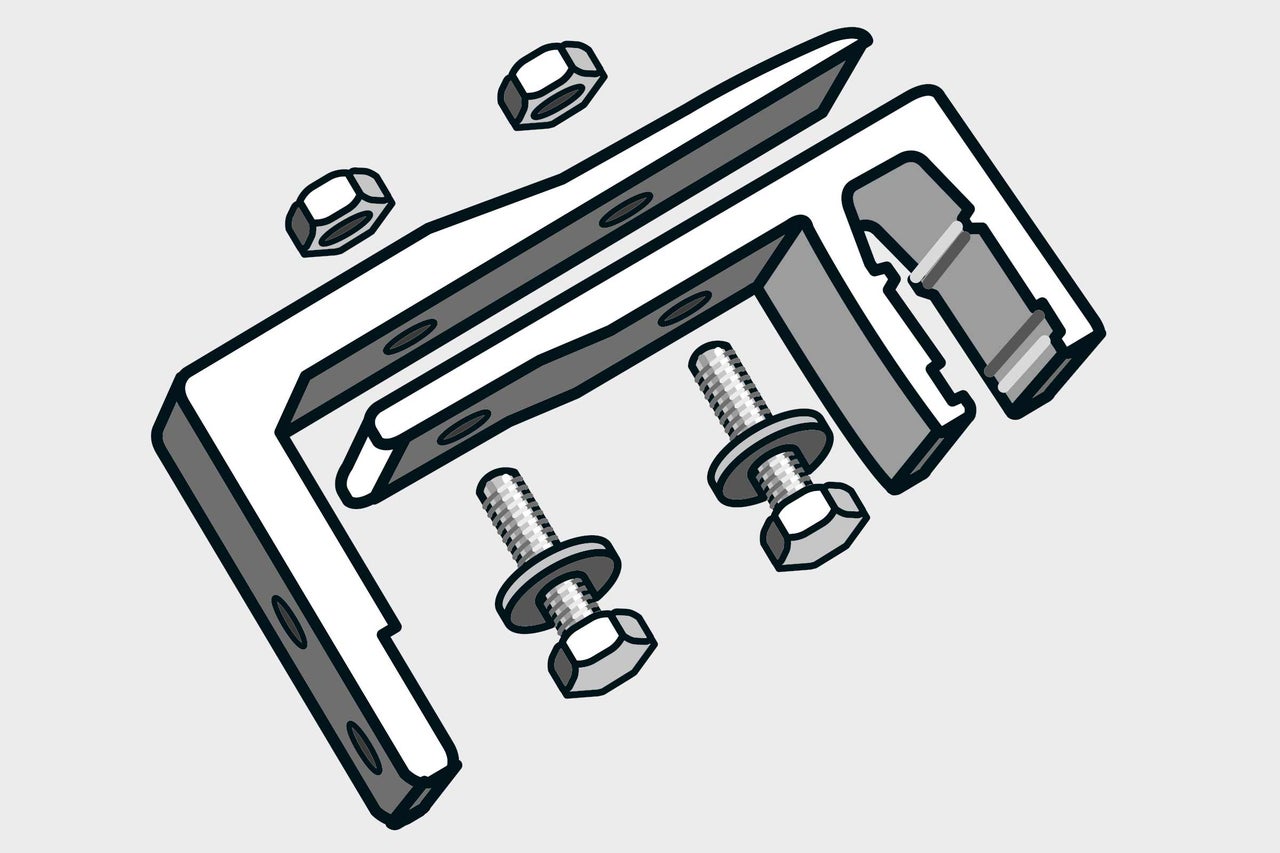

Lege die Markise bereit, jedoch mit Abstand zum Haus, damit du noch ungehindert die Leitern aufstellen kannst. Öffne die Verpackung mit einer Schere; auch die Verpackungsfolie nur mit einer Schere öffnen. Mit einem Cutter-Messer kannst Du leicht den Stoff beschädigen. Lege die Markise so ab, dass die Gelenkarme vom Haus weg zeigen und der Stoff nach oben. Baue nun für jede Befestigung eine Wandkonsole und einen Deckenhalter zusammen. Verschraube diese mit den beiliegenden Gewindeschrauben, Unterlegscheiben und Muttern.
03

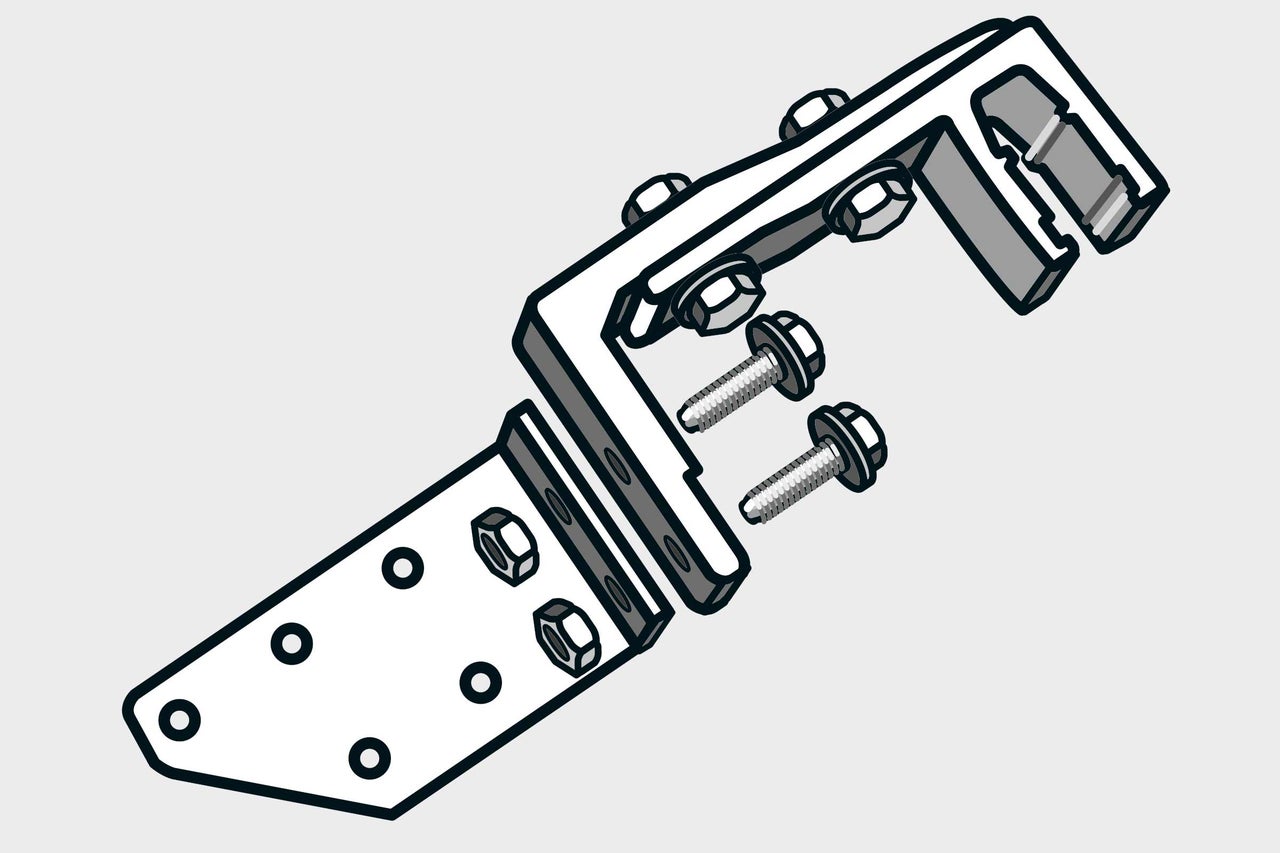

Schraube an jeden Deckenhalter einen Dachsparrenhalter, ebenfalls mit den beiliegenden Gewindeschrauben, Unterlegscheiben und Muttern. Die Halterungen sind nun für die Montage vorbereitet.
Dachsparrenhalter anbringen
04

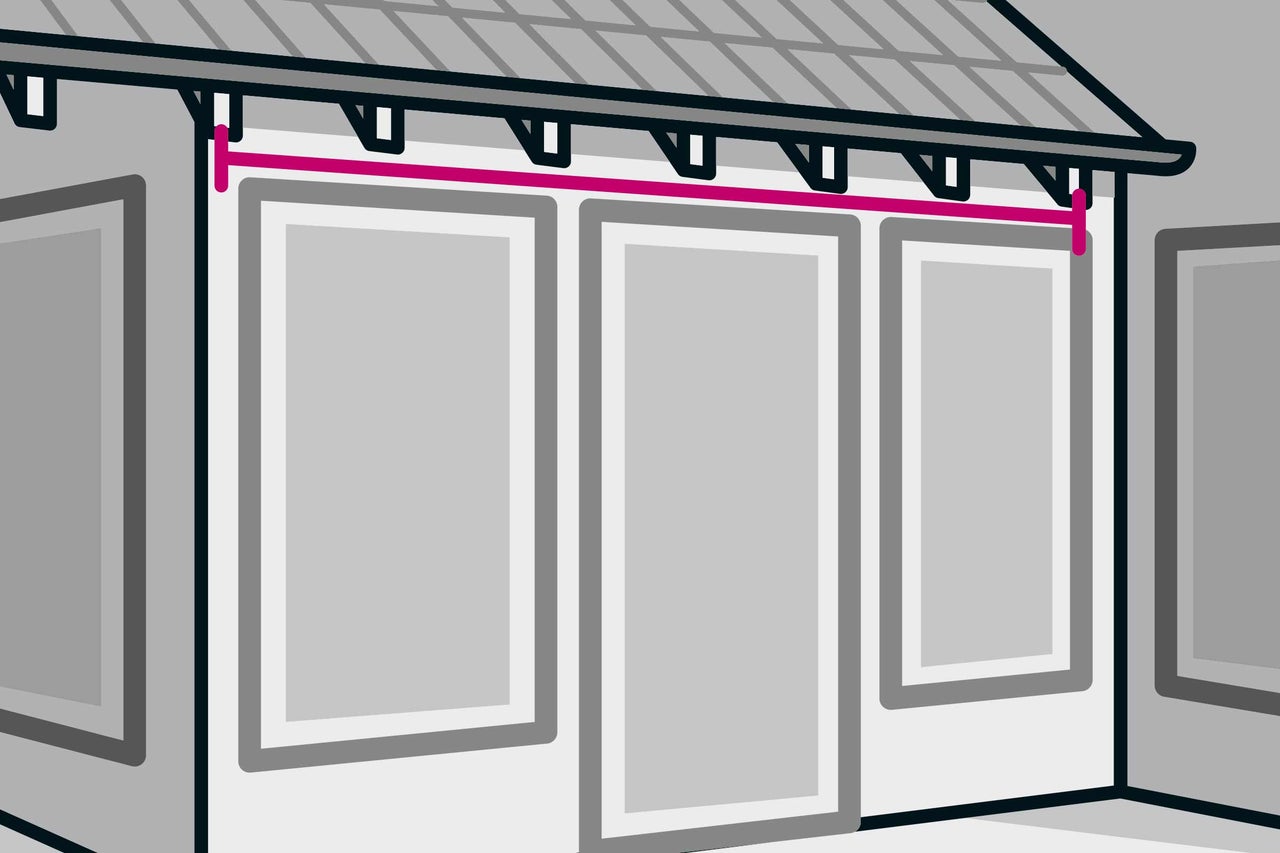

Lege nun die Position der Halterungen an den Sparren fest. Beachte, dass darunterliegende Fenster und Türen noch zu öffnen sind und die Markise nicht an den Sparren anstößt. Montiere die Halterungen auch nicht zu weit vorne, um Risse durch die Bohrlöcher im Sparren zu vermeiden.
05

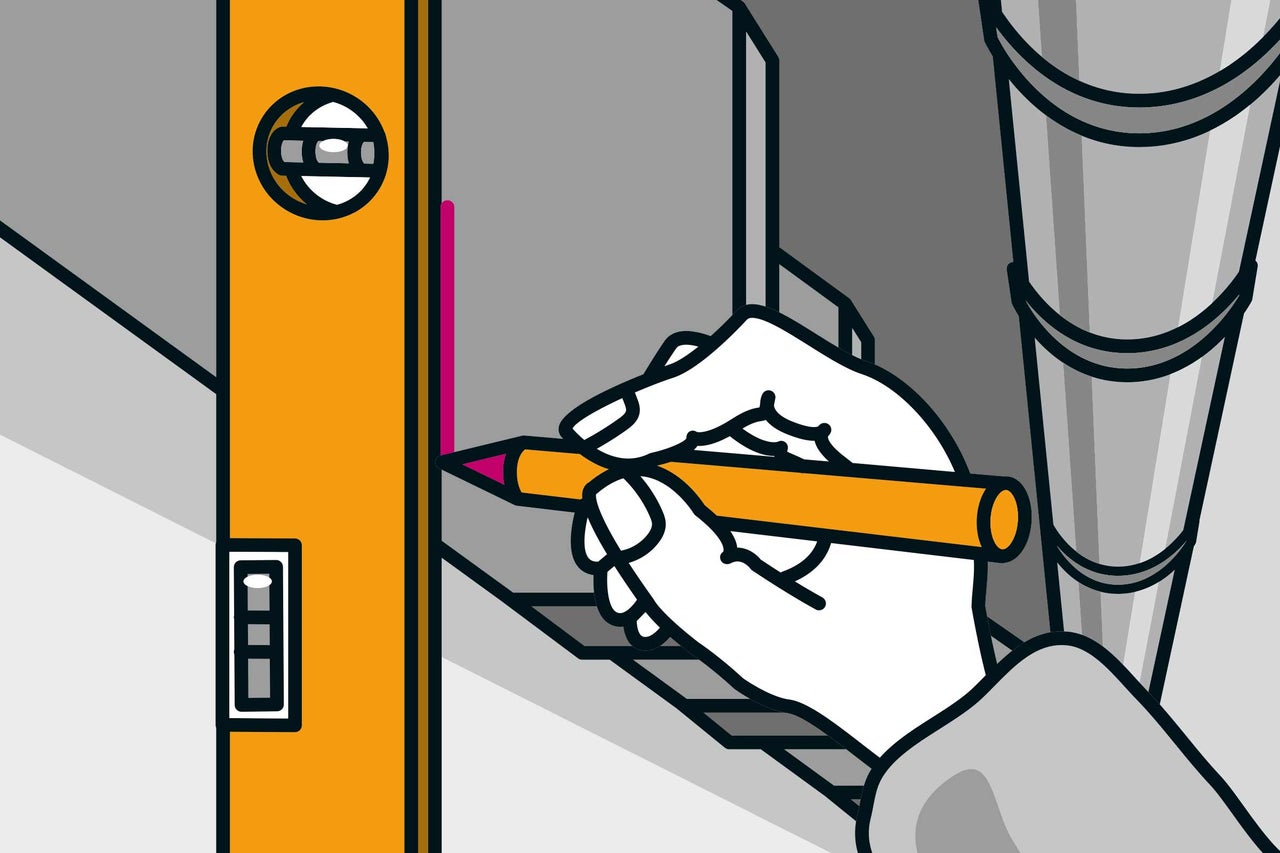

Zeichne die Vorderkante der Halterung mit einem senkrechten Strich auf dem Sparren an.
06

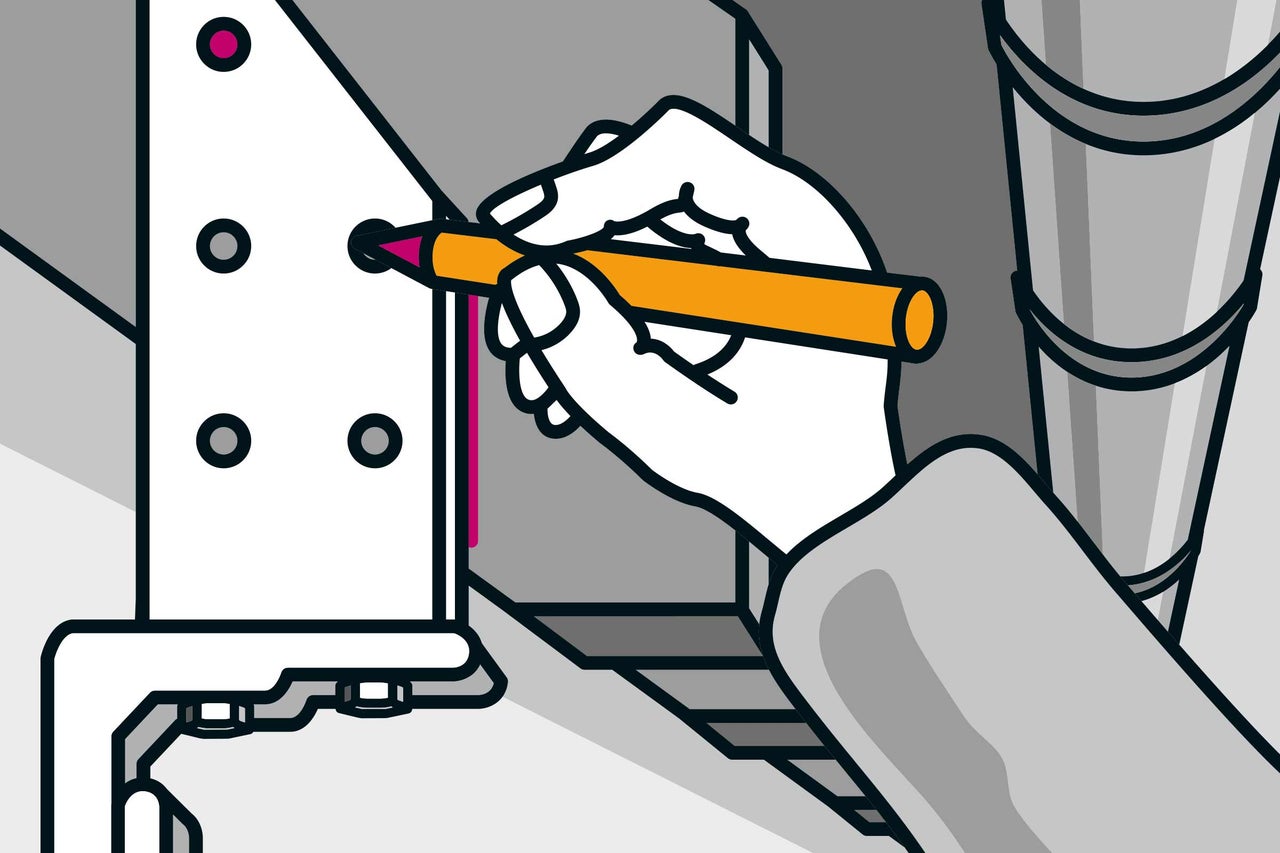

Jetzt mithilfe der Halterung zwei Bohrlöcher anzeichnen.
07

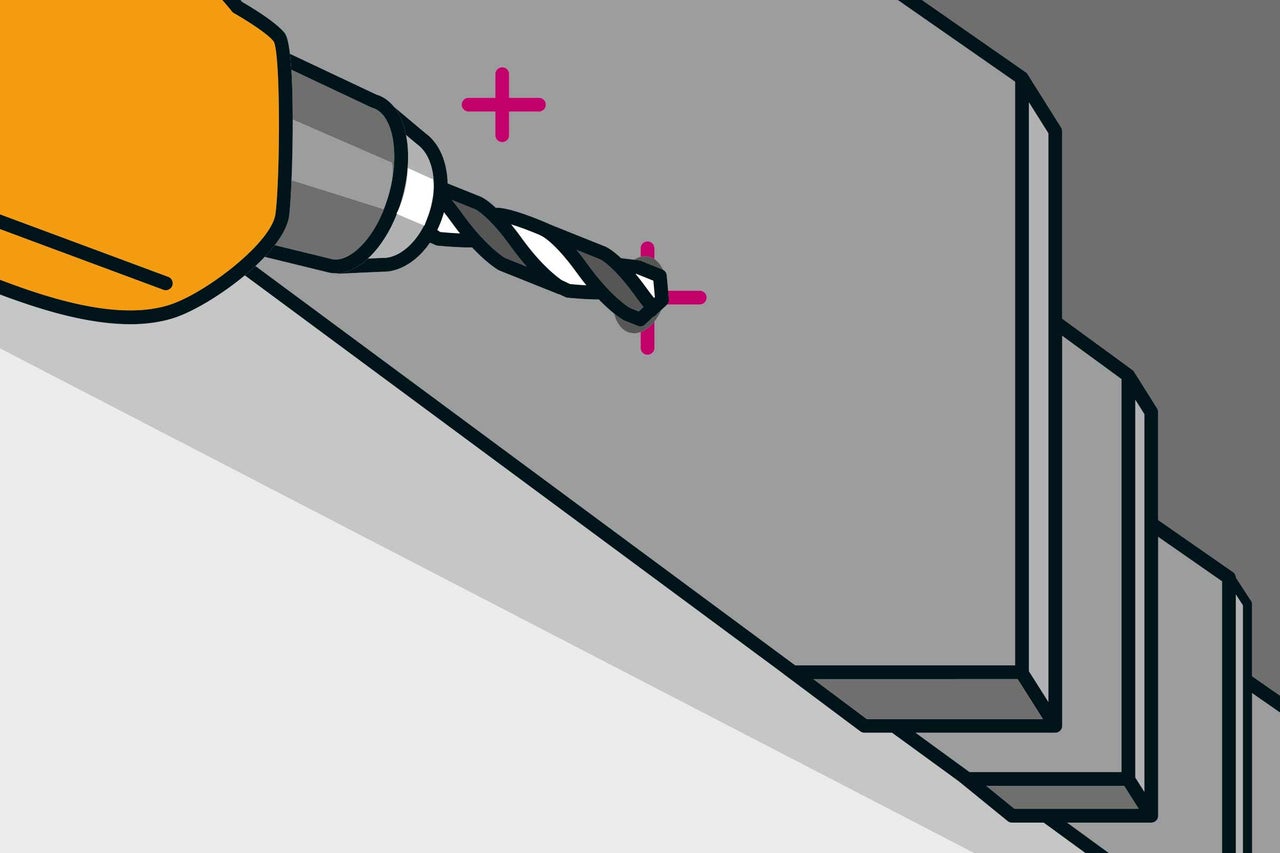

Bei Verwendung von z. B. 12-mm-Gewindeschrauben bohrst Du mit einem 13-mm-Bohrer den Sparren komplett durch. Achte darauf, waagerecht zu bohren.
08

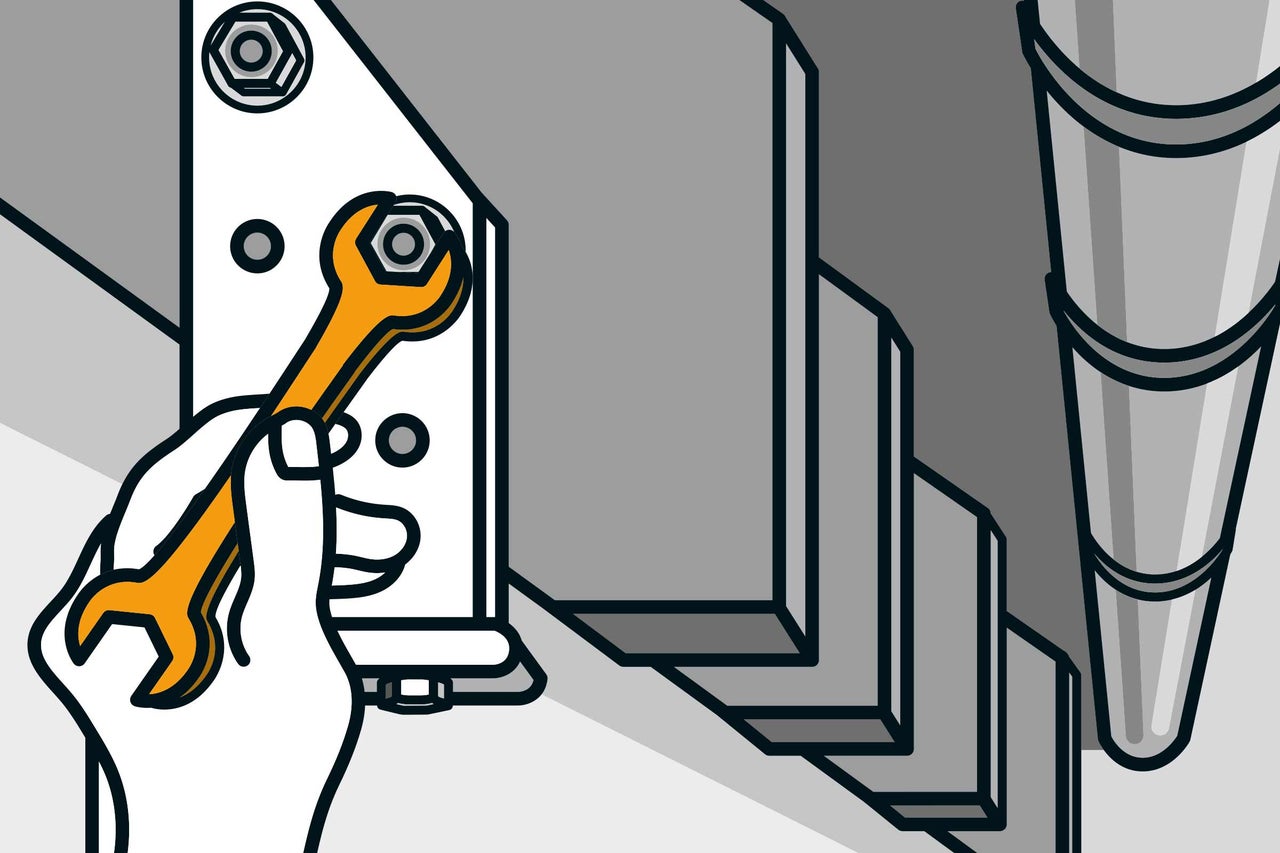

Verschraube die erste Halterung am Sparren; drehe die Schrauben aber noch nicht fest, damit die Halterung beweglich bleibt.
09

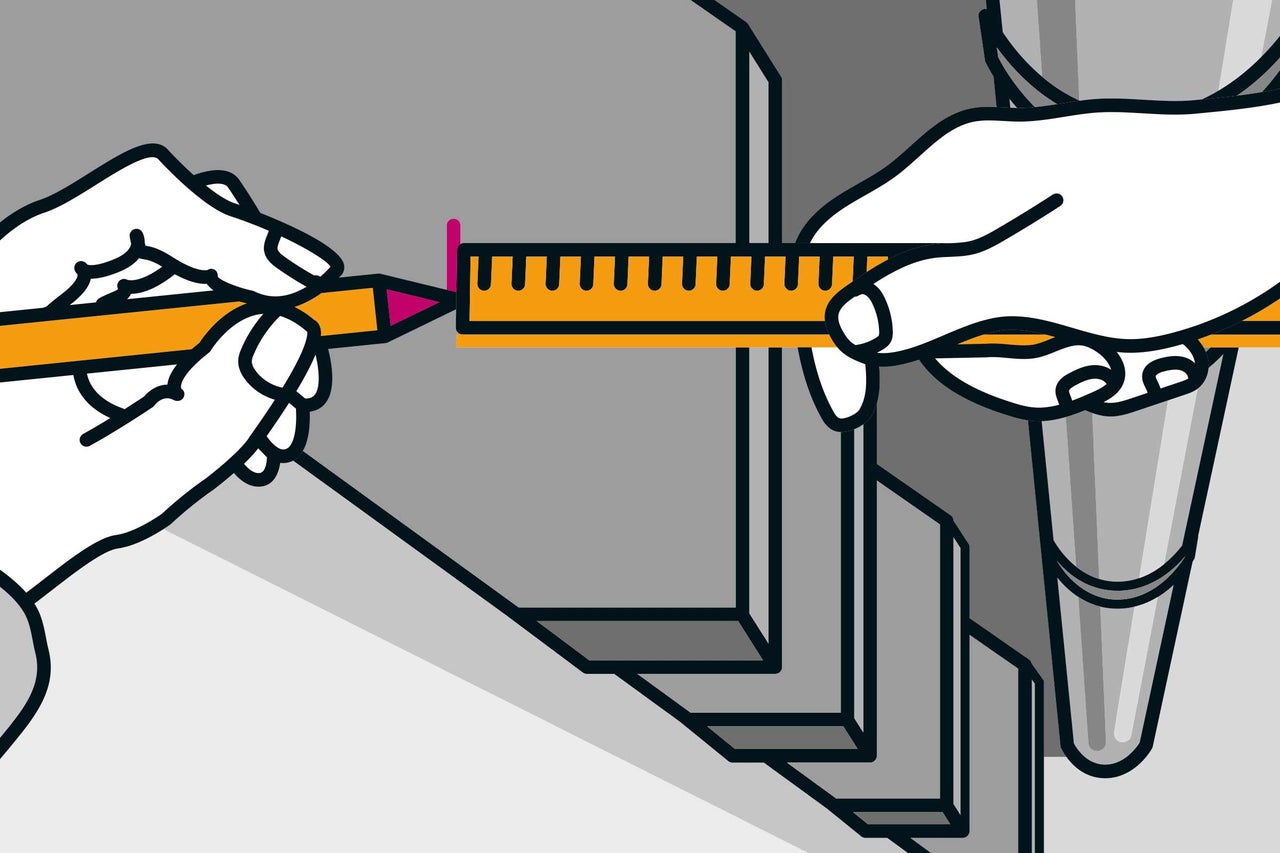

Am zweiten äußeren Sparren ebenfalls die Position der Halterung anzeichnen. Der Abstand zur Wand muss gleich sein, damit die Markise später parallel zur Wand verläuft. Halte die Halterung an die Markierung und bestimme mit angelegter Richtlatte und Wasserwaage die Höhe für die zweite Halterung. Markiere diese auf dem Sparren. Jetzt die Bohrlöcher bohren und die zweite Halterung am Sparren locker verschrauben.
Markise befestigen
10

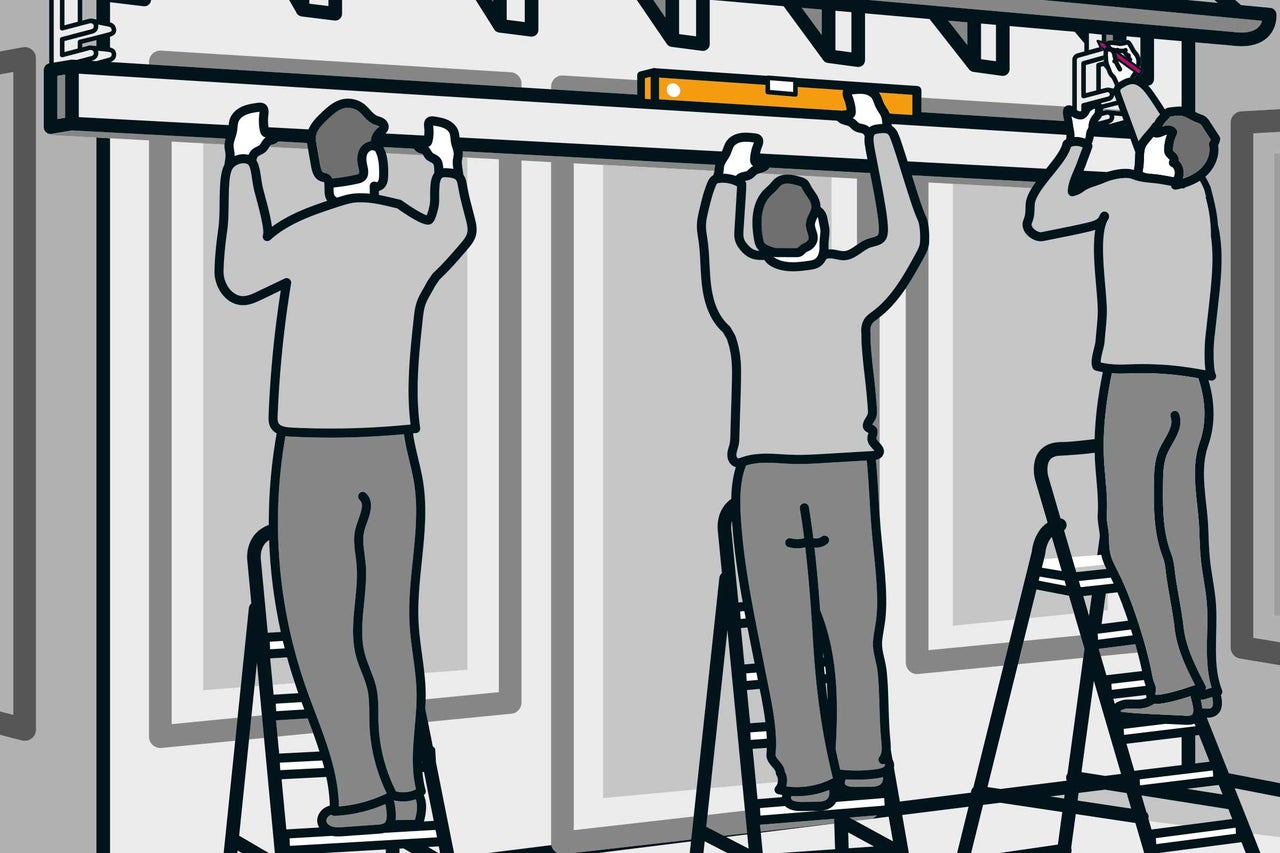

Jetzt wird die Markise auf die Konsolen gesteckt. Dazu brauchst Du je nach Markisengröße einen oder mehrere Helfer. Beachte, dass Markisen mit Motor auf einer Seite schwerer sind. Die Leitern müssen rutschfest und eben stehen und ein sicheres Arbeiten ermöglichen.
11
Stecke die Markise mit dem Tragrohr in die Halterungen. Richte sie dann mittig aus.
12
Vor dem Tragrohr wird in jede Konsole eine Sicherungsplatte eingeschoben...
13
... und mit einer Schraube mit Mutter gegen Herausrutschen gesichert.
14

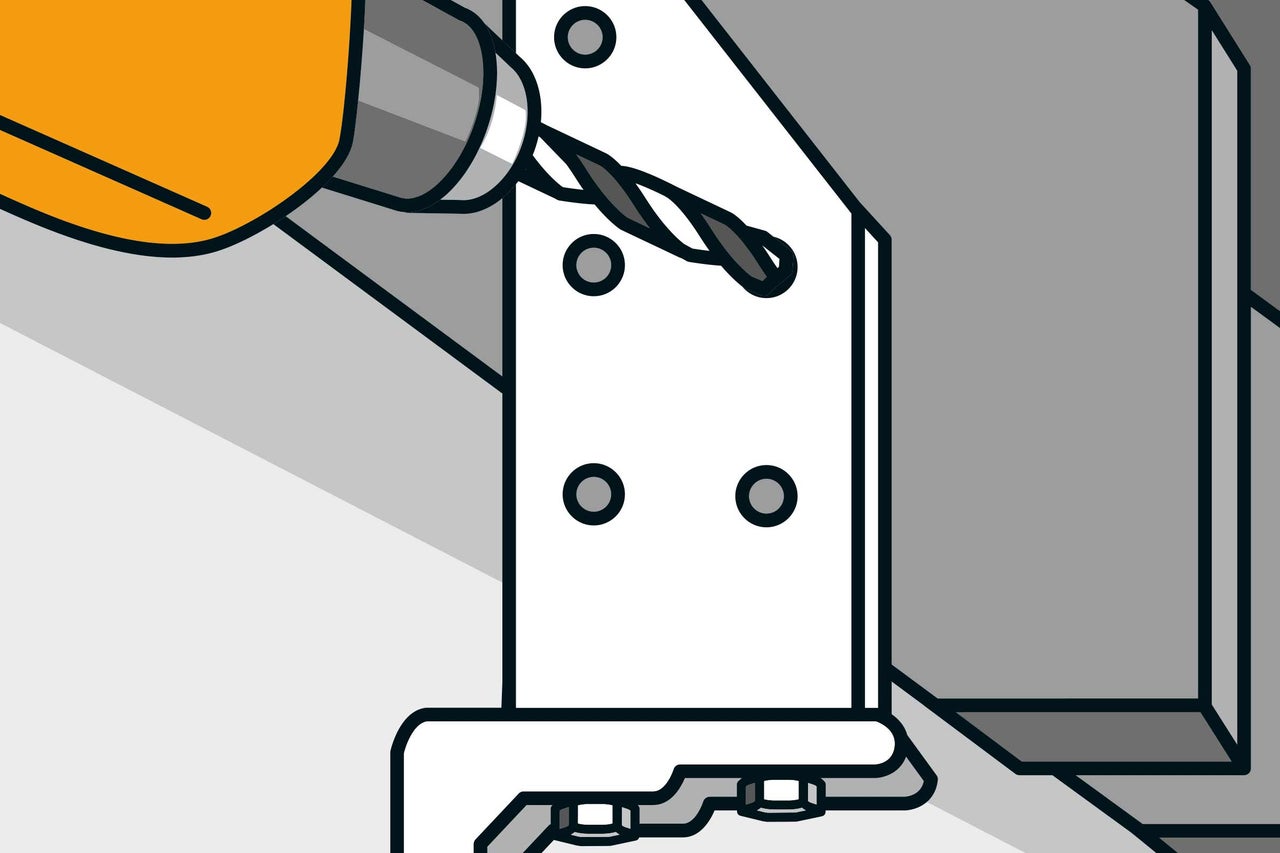

Große Markisen erhalten auch in der Mitte eine Halterung. Diese wird auf das Tragrohr aufgesteckt und am mittleren Sparren platziert. Schiebe gleich die Sicherungsplatte ein und verschraube sie. Jetzt die Bohrlöcher durch den Dachsparrenhalter und den Sparren bohren. Schraube den Halter mit den Gewindeschrauben an den Sparren. Jetzt alle Schrauben fest anziehen. Prüfe abschließend, ob alle Schrauben nach Herstellervorgabeangezogen sind.
Markise einstellen
15
Um die Markise einzustellen, muss sie ausgefahren werden. Eine elektrische Markise musst Du dazu mit dem Stromnetz verbinden; dazu kannst Du eine Steckdose nutzen. Den endgültigen festen Anschluss muss ein geprüfter Elektriker vornehmen.
16
Ein Helfer hebt die ausgefahrene Markise vorne an, um die Gelenkarme beim Einstellen zu entlasten. Mit einer Wasserwaage kann die Einstellung geprüft werden.
17

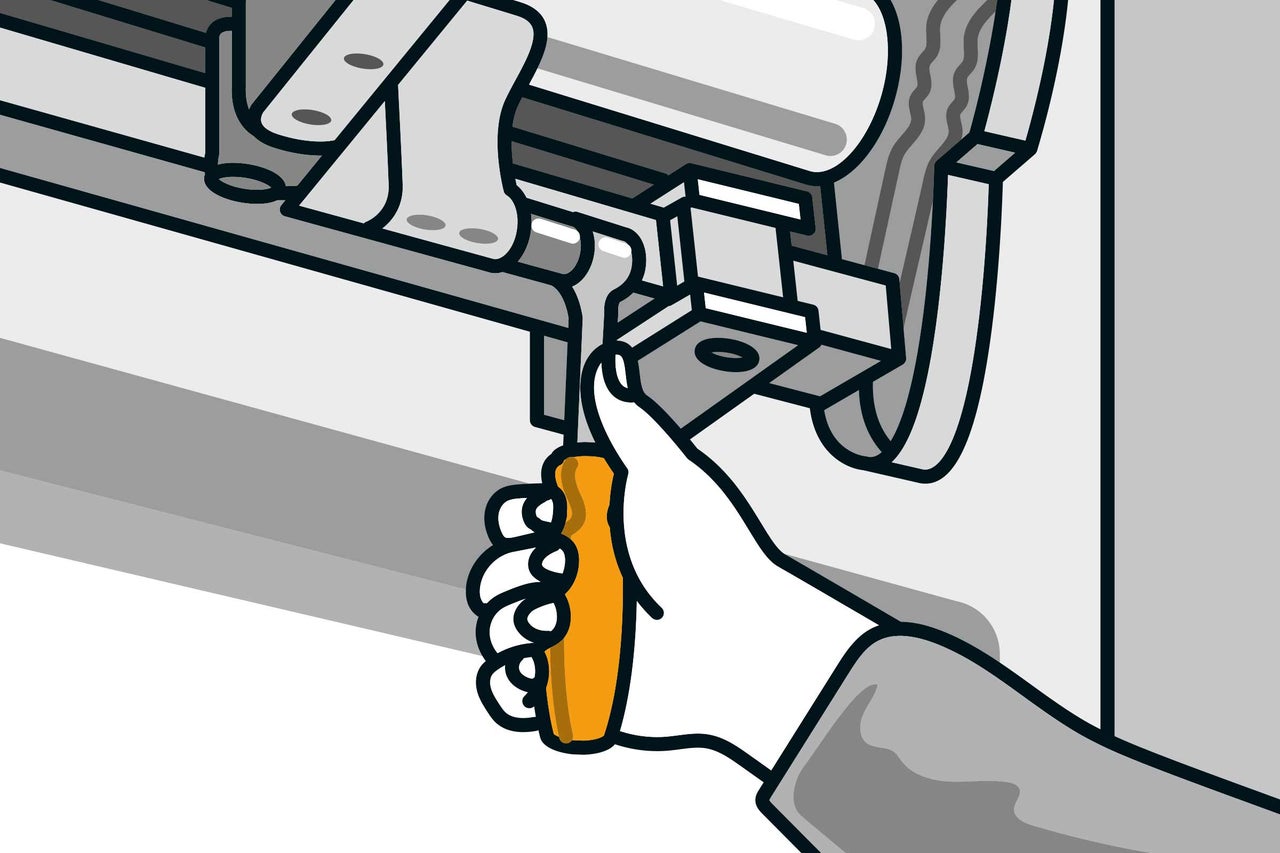

Löse die beiden Klemmschrauben seitlich am Gelenkarm.
18

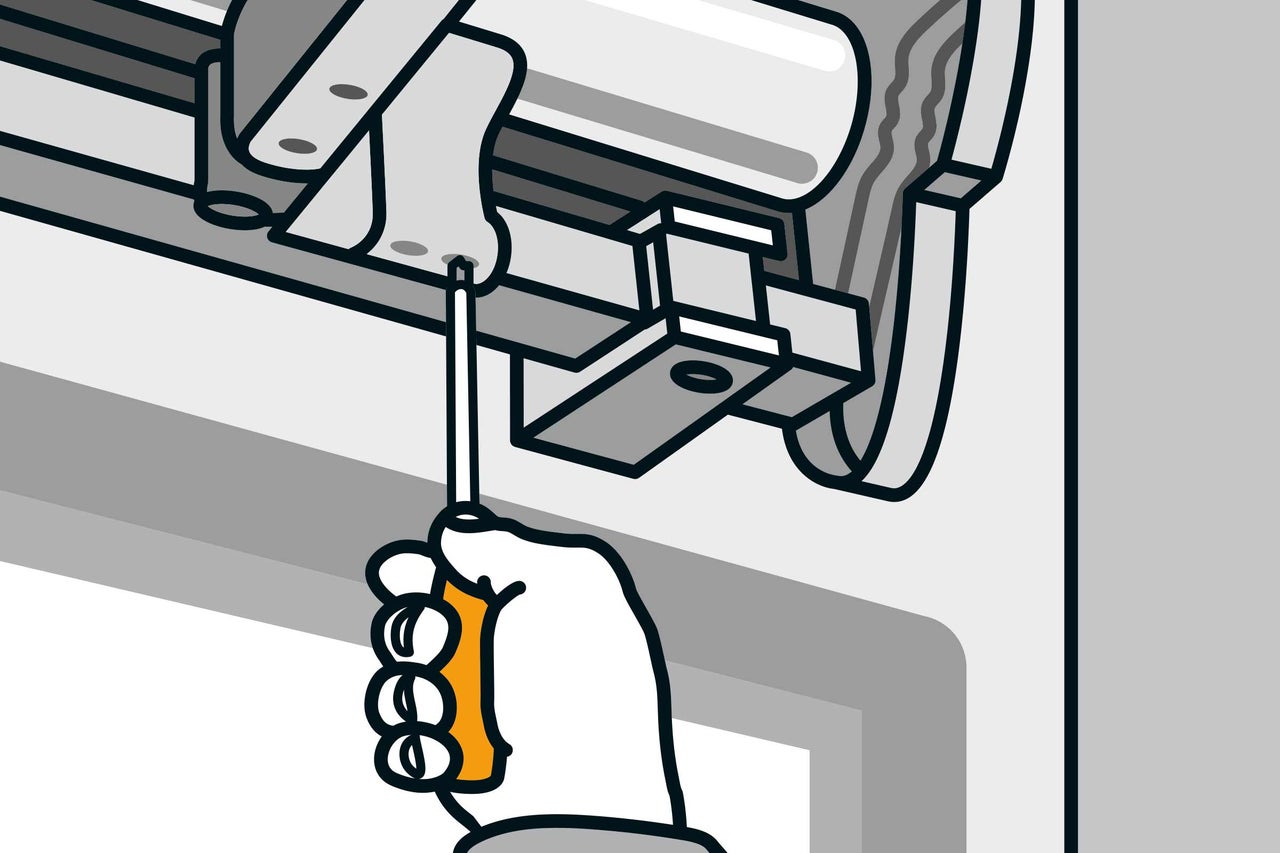

Dann stellst Du mit den unteren Stellschrauben die Neigung des Gelenkarmes ein. Wenn alles passt, die Klemmschrauben wieder festziehen und die Markise einfahren.
Tipps und Tricks
Verwende kein Cutter-Messer zum Öffnen der Markisenverpackung und der Verpackungsfolie, sondern immer nur eine Schere. Das Zerschneiden des Stoffes mit einem Cutter-Messer ist der häufigste Reklamationsgrund.
Stimme die Befestigungspunkte mit dem Hersteller Deines Fertighauses ab, wenn Du an Deinem Fertighaus eine Markise befestigen möchtest.
