Sortiere alle Teile nach Plan und ordne die Fittings und Kugelhähne an. Am besten verwendest Du Rohrleitungen mit 32 mm Durchmesser. Dadurch stellst Du sicher, dass genug Wasser zur Zapfstelle gelangen kann.
Anleitung
Kaltwasserleitungen verlegen
Wir zeigen Dir, wie Du Kaltwasserleitungen, z. B. im Garten, ganz einfach selbst verlegen kannst und was Du dafür benötigst.
KaltwasserleitungZum Sortiment
Das brauchst Du
Material
Kaltwasserleitung
Wassersteckdose GARDENA
veporit. Kugelhahn 3/4" IG x IG, DVGW ge ...
Marley Gewindedichtband für KWL Rolle = ...
Reduzierung für KWL 3/4" Außengewinde 1/ ...
Deckenwinkel für KWL 20 mm 1/2" Innengew ...
Winkel für KWL 32 mm 3/4" Innengewinde
T-Stück für KWL 25x20x25 mm
von
Werkzeuge
Arbeitsschritte
01
Rohre zuschneiden
02
Schneide die Kaltwasserleitungsrohre auf das passende Maß. Rohre aus Polyethylen PE-HD kannst Du mit einer Schere für Kunststoffrohre oder mit einer feinzahnigen Säge ablängen. Achte dabei auf einen rechten Winkel.
03
Fase das Rohrende mit einer Feile an; das erleichtert die Montage und verhindert Beschädigungen am O-Ring (Dichtring).
04
Schiebe nun die Überwurfmutter, den Klemmring und den O-Ring (Dichtring) in dieser Reihenfolge auf das PE-HD-Rohr. Stecke dann das Rohrende bis zum Anschlag in das Fitting. Achte darauf, dass keine Erde, Sägespäne oder andere Partikel in die Leitung gelangen!
05
Ziehe jetzt die Überwurfmuttern handfest an. Dafür benötigst Du kein Spezialwerkzeug.
Rohr im Erdreich verlegen
06
Trenne die Grasnarbe vorsichtig von der Erde ab und hebe einen 30–35 cm tiefen Graben aus.
07
Platziere nun die Rohrleitungen im Graben und ordne die Wassersteckdose bündig zur Erdoberfläche an. Die Verlängerung sollte einen Winkel von 90° zur Steckdose haben – mit Rohr und Anschlussverschraubungen.
Wassersteckdosen großzügig verteilen
08
Eine möglichst großzügige Verteilung von Wassersteckdosen im Garten ermöglicht eine bequeme Wasserentnahme ohne lange Schläuche.
09
Führe unbedingt eine Druckprüfung durch, bevor Du den Graben wieder zuschüttest! Erst, wenn alles dicht ist, solltest Du den Graben wieder zuschütten und die Grasnarbe einsetzen, festtreten und gut wässern.
10
Zuleitung Kupferrohr: Wenn Du andere Rohrsysteme anschließt, müssen die Gewinde eingedichtet werden. Das machst Du mit einem Teflonband. Hanf ist dafür ungeeignet!
Rohre verbinden
11

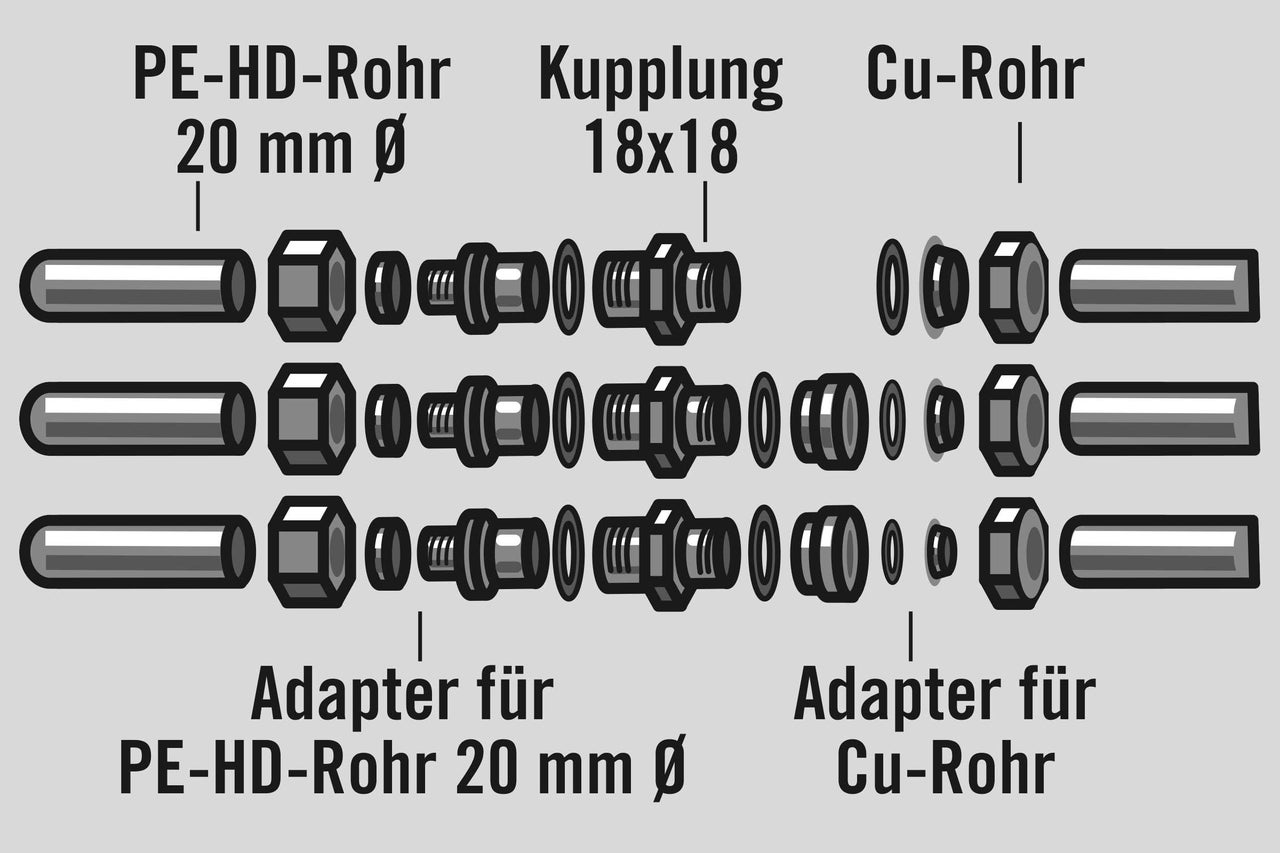

Verschraube das Kupferrohr (12, 15 oder 18 mm im Durchmesser) mit dem PE-HD-Rohr (20 mm im Durchmesser): Verwende dazu einen Adapter für Cu-Rohr (12, 15 oder 18 mm im Durchmesser), ein Kupplungsstück (18 x 18) sowie einen passenden Adapter für Kunststoffrohre (18/20/16).
Gartenpumpe anschließen
12

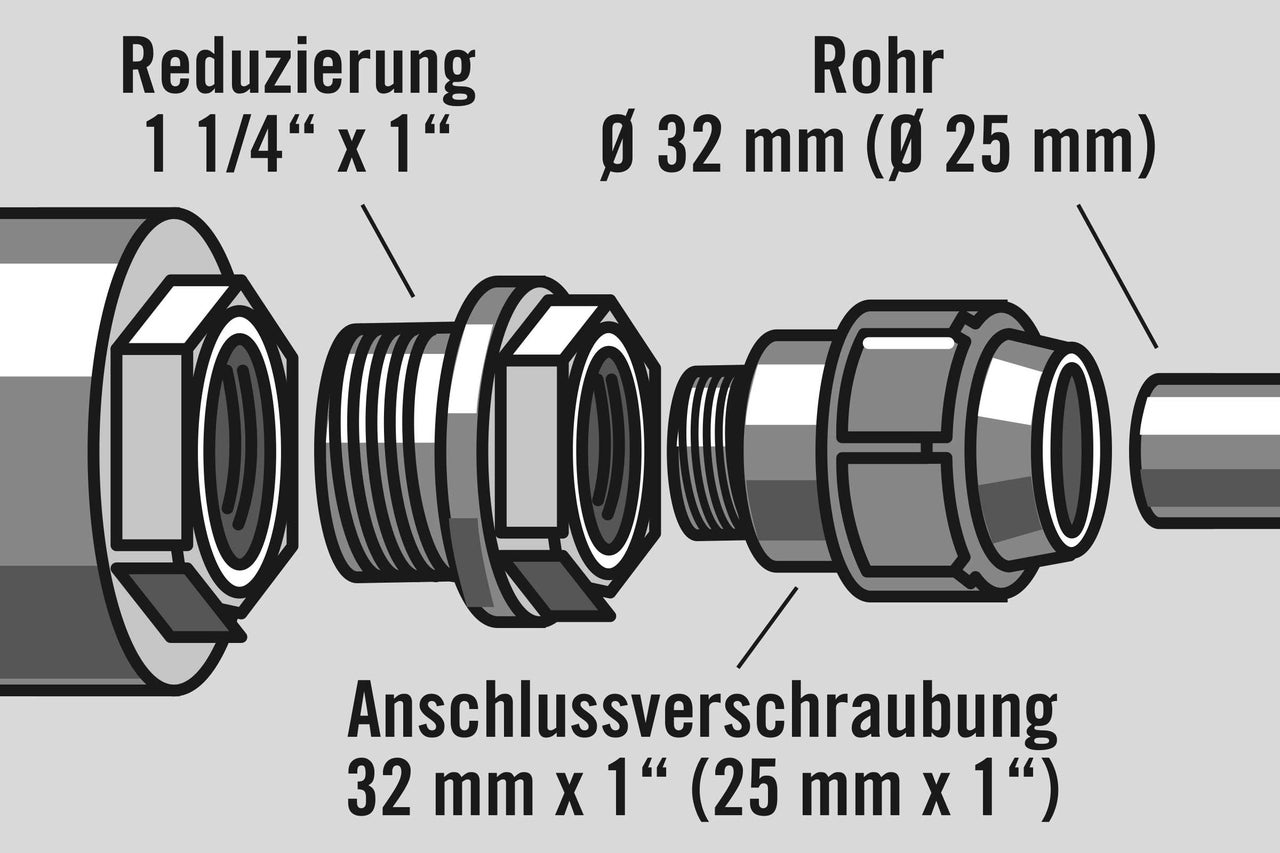

Zuleitung Gartenpumpe: Mit der Anschlussverschraubung mit Außengewinde (32 mm x 1 Zoll oder 32 mm x 3/4 Zoll) wird die Kaltwasserleitung an handelsübliche Gartenpumpen angeschlossen.
Brunnen anschließen
13
Zuleitung Brunnen: Schließe das Rückschlagventil an die Saugleitung des Brunnens an.
Wasserhahn anschließen (optional)
14
Verschraube das PE-HD-Rohr (20 bzw. 25 mm im Durchmesser) mit einem Deckenwinkel oder einer Wandscheibe (20 mm x 1/2 Zoll IG oder 25 x 3/4 Zoll IG) und dem gewünschten Wasserhahn.
Verschraube das PE-HD-Rohr (32 mm im Durchmesser) mit der Wandscheibe (32 x 1 Zoll IG), der beiliegenden Reduzierung (1 Zoll AG x 1/2 Zoll IG) und dem gewünschten Wasserhahn.
