Die Paletten 1 und 2 an den kurzen Seiten zusammenschieben und seitlich an den Klötzen mit je einem Flachverbinder und acht Schrauben (4,5x40 mm) verschrauben.
Anleitung
Gartenlounge selber bauen
Follow your beat! Relaxen bei cooler Musik. Schon beim Hinschauen entspannt man sich. Diese BUILDIFY Chilling-Lounge Samy hat den Beat – sowie einen Windschutz, ein Sonnendach und einen variablen Sichtschutz. Damit gestaltest Du Dir das Draußen selbst.
1 Tag(e)
2
Möbelbau & HolzplattenZum Sortiment
Das brauchst Du
Material
Buildify Möbelpalette gehobelt 120 x 80 ...
Gerüstrohr Buildify aus Stahl 2000 mm Ø ...
Gerüstrohr Buildify aus Stahl 3000 mm Ø ...
Buildify Befestigungsring für Gerüstrohr ...
Buildify Dreiweg-Eckstück 90° Rohrverbin ...
Buildify Fußplatte rund für Gerüstrohr a ...
Buildify Rohrschelle Befestigungsbügel f ...
Abdeckkappe Buildify PVC schwarz für Ger ...
Buildify Innensechskantschlüssel für Ger ...
JD Plus Universalschraube Senkkopf m. I- ...
JD Plus Universalschraube Pan-Head m. Po ...
Unterlegscheibe DIN 9021, 6,4 mm galv.ve ...
JD Plus Universalschraube Senkkopf m. I- ...
JD Plus Universalschraube Senkkopf m. I- ...
Flachverbinder 100 x 35 mm, Edelstahl, 1 ...
Konsta Baudiele Fichte 3000 x 200 x 40 m ...
Konsta Latte Fichte 17x36x2000 mm
Konsta Kantholz Fichte 3000 x 60 x 40 mm
Konsta Latte Fichte 3000 x 48 x 24 mm
von
Werkzeuge
Vorbohrer Wolfcraft Ø 3,5-9,5 mm mit Sen ...
Bit Stainless Witte ¼" 25 mm Torx T 20
Bit Stainless Witte ¼" 25 mm Torx T 30
Heckenrose Metallsäge 300 mm
Japansäge Dozuki Heckenrose 240 mm
Stichsäge Bosch Professional GST 150 CE ...
Bleistift rot 250 mm
Universalwinkel Wolfcraft 300 mm
Halbrundfeile 200 mm Hieb 1
Gewebeschleifblatt Bosch 230x280, Korn 8 ...
Handschleifklotz Bosch Gummi 70x130mm
Maßband, Meter & Maßstab
Schlosserhammer 100 g Eschenstiel
Schraubzwinge 120-300 mm
von
Werden die Möbel auf dem Rasen oder einem anderen organischen Untergrund aufgestellt? Dann sollten für einen stabilen Stand sowie zum Schutz vor Feuchtigkeit und Schimmel Steinplatten o. Ä. untergelegt werden.
Arbeitsschritte
Paletten verbinden
01

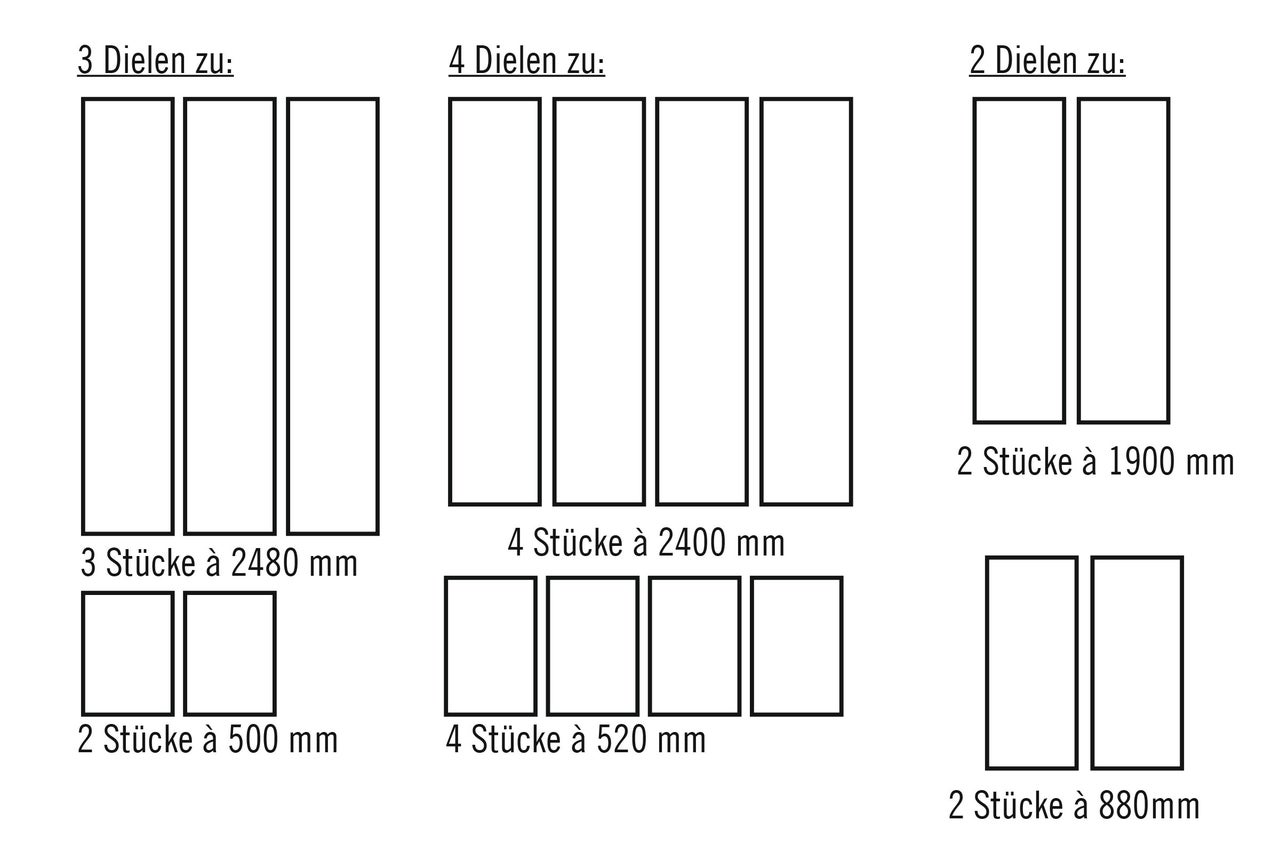

Dielen sägen
02
Die Baudielen (40x200x3000 mm) mit der Stichsäge zuschneiden.
Latten sägen
03
Die Latten (17x36x2000 mm) mit der Handsäge zuschneiden auf acht Stücke à 1200 mm.
Holzschutz
Speziell für Holz im Außenbereich empfehlen wir einen einmaligen Vorstrich mit HORNBACH Holzgrundierung außen als perfekte Vorbereitung für schützende und schöne Anstriche. Für hervorragende Wetterbeständigkeit sind anschließend mindestens zwei Anstriche mit HORNBACH Hybrid Holzlasur farblos erforderlich. Bei allen Produkten sind die Herstellerangaben zu Verarbeitung und Trocknungszeiten zu beachten
Holz schleifen
04
Schleifpapier um einen Handschleifklotz wickeln und Ecken, Kanten sowie Oberflächen schleifen, bis alle rauen Stellen glatt sind. Nach dem Grundieren stellen sich durch die Feuchtigkeit oft feine Holzfasern wieder auf. Die werden mit einem zweiten Schliff entfernt.
Dielen vorbohren
05
Zwei Dielen (1900 mm) entsprechend der Bohrskizze mit dem „Vorbohrer mit Senker“ vorbohren.
Tipp: Bohren
Für das Bohren empfiehlt sich ein „Vorbohrer mit Senker“. Dieser sorgt für konische Bohrlöcher, in denen die Schraubenköpfe später perfekt versenkt werden können. Der Schraubenkopf steht dadurch nicht über, und Du vermeidest Risse im Holz!
Diele zuschneiden
06
Aus einer der beiden Dielen (1900 mm) entsprechend der Skizze mit der Stichsäge ein Stück (720x60 mm) heraus sägen.
Dielen verschrauben
07
Die Diele mit der Aussparung mittig an der kurzen Seite von Palette 2 ausrichten. Die andere Diele (1900 mm) mittig an der kurzen Seite von Palette 1 ausrichten. Beide Dielen mit je sechs Schrauben (6,0x70 mm) auf den Palettenklötzen verschrauben.
Dielen vorbohren
08
Die vier Dielen (2400 mm) entsprechend der Bohrskizze mit dem „Vorbohrer mit Senker“ vorbohren.
Paletten ausrichten und Dielen verschrauben
09
Vier Dielen (2400 mm) verschrauben: Dazu die Paletten 3 und 4 senkrecht auf eine Längsseite stellen und unmittelbar aneinander ausrichten. Eine Diele mit zwölf Schrauben (6,0x70 mm) an der Oberkante der beiden Paletten bündig ausrichten und von oben an den sechs Palettenklötzen verschrauben.
Die Konstruktion umdrehen und auf der gegenüberliegenden Seite eine weitere Diele auf die gleiche Weise verschrauben. Diesen Arbeitsschritt mit den Paletten 5 und 6 sowie den zwei übrigen Dielen (2400 mm) wiederholen.
Dielen vorbohren
10
Die vier Dielenstücke (520 mm) entsprechend der Bohrskizze mit dem „Vorbohrer mit Senker“ vorbohren.
Dielen verschrauben
11
Die vier Dielenstücke (520 mm) mit 60 mm Überstand mit je 6 Schrauben (6,0x70 mm) von innen an den Dielen (1900 mm) verschrauben; bündig mit dem Dielenende und unmittelbar an der Stirnseite der Palette.
Dielen zum Vorbohren fixieren
12
Das rechte Dielenstück mit der Innenseite auf die Innenseite des linken Dielenstücks legen und mit Schraubzwingen fixieren. Nun die Schraubenlöcher entsprechend der Bohrskizze in das rechte Dielenstück bohren. Dabei übertragen sich die Bohrpunkte spiegelverkehrt auf die ...
Dielen vorbohren
13
... Innenseite des linken Dielenstücks. Nun Schraubzwingen lösen, die Löcher im linken Dielenstück von innen ohne Senker bohren und anschließend von außen senken.
Paletten ausrichten
14
Die beiden Konstruktionen aus den Paletten 3 und 4 sowie 5 und 6 so auf den beiden Paletten 1 und 2 ausrichten, dass der Abstand zwischen ihnen 720 mm beträgt, und zwar über die gesamte Länge. Achte darauf, dass alle Bauteile symmetrisch und parallel zueinander ausgerichtet sind.
... und verschrauben
15
Dann die beiden Dielenstücke (880 mm) verschrauben: Oben mit je 6 Schrauben (6,0x70 mm) an den Blöcken der Paletten 4 und 6 sowie unten mit je drei Schrauben (6,0x70 mm) an je einem Dielenstück (520 mm).
Bohrskizze lange Diele (2480 mm)
Diele vorbohren und verschrauben
16
Die lange Diele (2480 mm) entsprechend der Bohrskizze mit dem „Vorbohrer mit Senker“ vorbohren. Die Diele bündig mit den oberen Leisten der Paletten 3 und 5 ausrichten und mit 12 Schrauben (6,0x70 mm) an den Palettenblöcken der Paletten 3 und 5 verschrauben.
Durch die sechs unteren Schraubenlöcher wird die lange Diele mit 6 weiteren Schrauben (6,0x70) an den beiden kurzen Dielenstücken (520 mm) verschraubt.
Kantholz kürzen und vorbohren
17
Das Kantholz (40x60x3000 mm) mit der Holzsäge in sechs gleich lange Stücke mit etwa 500 mm Länge schneiden. Anschließend die 6 kurzen Kanthölzer entsprechend der Bohrskizze mit dem „Vorbohrer mit Senker“ vorbohren.
Kanthölzer verschrauben
18
Drei Kanthölzer (500 mm) auf der langen Diele (2400 mm, verschraubt an den Paletten 3 und 4) so ausrichten, dass der Abstand zum Boden 500 mm beträgt und der Abstand nach außen 300 mm. Das dritte Kantholz sitzt mittig dazwischen. Alle Kanthölzer im rechten ...
Kanthölzer verschrauben
19
... Winkel ausrichten und mit je zwei Schrauben (6,0 x 70 mm) verschrauben. Die drei Kanthölzer auf der anderen Seite (Paletten 5 und 6) werden auf die gleiche Weise angeschraubt.
Rückenlehne fixieren
20
Rückenlehnen montieren: Zwei lange Dielen (2480 mm) im Abstand von 190 mm zu den Dielen darunter ausrichten und mit je zwei Schrauben (6,0x70 mm) an den Kanthölzern (500 mm) verschrauben.
Farbliche Gestaltung
Du brauchst mehr Farbe? Natürlich kannst Du die Möbel mit HORNBACH Lack und Lasur auch in Deiner Lieblingsfarbe streichen.
Rohrgestell vorbereiten
21
Auf der Vorderseite und auf der Rückseite werden nun an den äußersten Dielenenden je zwei Befestigungsringe BUILDIFY montiert. Die Ringe werden mit einem Abstand von 30 mm nach unten bzw. 30 mm nach oben mit je einer Schraube (6,0x70 mm) verschraubt.
Rohre kürzen
22
Die vier senkrechten Rohre (2000 mm) so weit in die Befestigungsringe stecken, bis sie mit dem unteren Ring bündig abschließen, anschließend mit dem Innensechskantschlüssel BUILIDFY festschrauben. Ab hier geeignete Schutzhandschuhe tragen. Anschließend die vier Rohre (3000 mm) mit der Metallsäge auf 2 Stücke à 2410 mm und ...
Rohrgestell fixieren
23
... 2 Stücke à 2500 mm kürzen. Die Schnittkanten mit der Halbrundfeile innen und außen entgraten, um Verletzungen zu vermeiden. Zwei Reststücke ebenfalls entgraten und für später aufbewahren. Die vier zugeschnittenen Rohre mit den vier Dreiweg-Eckstücken verbinden – dabei sind die offenen Enden der Eckstücke nach unten gerichtet.
Das entstandene Rechteck mit den Eckstücken auf die vier senkrechten Rohre (2000 mm) stecken. Alle Verbindungen mit dem Innensechskantschlüssel BUILIDFY verschrauben bzw. nachziehen.
Kanthölzer sägen und befestigen
24
Die Kanthölzer (24x48x3000 mm) mit der Holzsäge auf eine Länge von 2560 mm zuschneiden. Das erste Kantholz mit zwei Befestigungsbügeln BUILDIFY und zwei Schrauben (4,5x20 mm) an den hinteren senkrechten Rohren (2000 mm) verschrauben – Abstand zur Diele darunter: 48 mm (= Höhe Kantholz). Die 9 übrigen Kanthölzer (2560 mm) werden auf die gleiche Weise und mit dem gleichen Abstand nach unten (48 mm) befestigt.
Tipp: Verwende die Reststücke der Kanthölzer als Abstandshalter.
Tische befestigen
25
Je eine Fußplatte mit vier Schrauben (4,5x30 mm Pan-Head) und vier Unterlegscheiben (M6) mittig und mit einem Abstand von 150 mm zum kurzen Rand an den beiden verbleibenden Dielenstücken (500 mm) verschrauben. Danach die beiden Rohr-Reststücke (590 mm) in die Fußplatten stecken und mit dem Innensechskantschlüssel BUILDIFY festschrauben. Die Abdeckkappen mit einem Hammer am Ende der Tischbeine einschlagen. Die Tischgestelle nach Belieben an den langen Dielen (2400 mm) im Fußraum der Lounge mit je zwei Schellen und Schrauben (4,5x20 mm) montieren.Zum Schluss die 8 Latten (17x36x2000 mm) zwischen die Leisten der Paletten 1 und 2 legen – fertig.
Sicherheitshinweise
Diese Anleitung wurde mit größtmöglicher Sorgfalt erstellt, kann aber immer nur ein mögliches Vorgehen aufzeigen. Eigene Fähigkeiten daher realistisch einschätzen und bei Unsicherheit unbedingt fachmännischen Rat hinzuziehen! HORNBACH haftet nicht bei Fehlgebrauch von Materialien und Werkzeugen sowie bei nicht sach- und fachgerechter Montage.
- Alle Möbelstücke dürfen nicht zum Klettern oder Turnen benutzt werden. Um Sturzunfällen vorzubeugen, insbesondere Kindern das Risiko bewusst machen.
- Bei allen Arbeitsschritten geeignete Schutzausrüstung tragen.
- Sägeraue Oberflächen vor dem Möbelbau abschleifen, um Verletzungen (z.B. Spreißeln) vorzubeugen.
- Bei den Stahlrohren und den dazugehörigen Verbindungs- und Fußteilen handelt es sich nur um Möbelbauteile, weshalb eine Verwendung als Gerüst oder Konstruktion für tragende Zwecke nicht zulässig ist.
