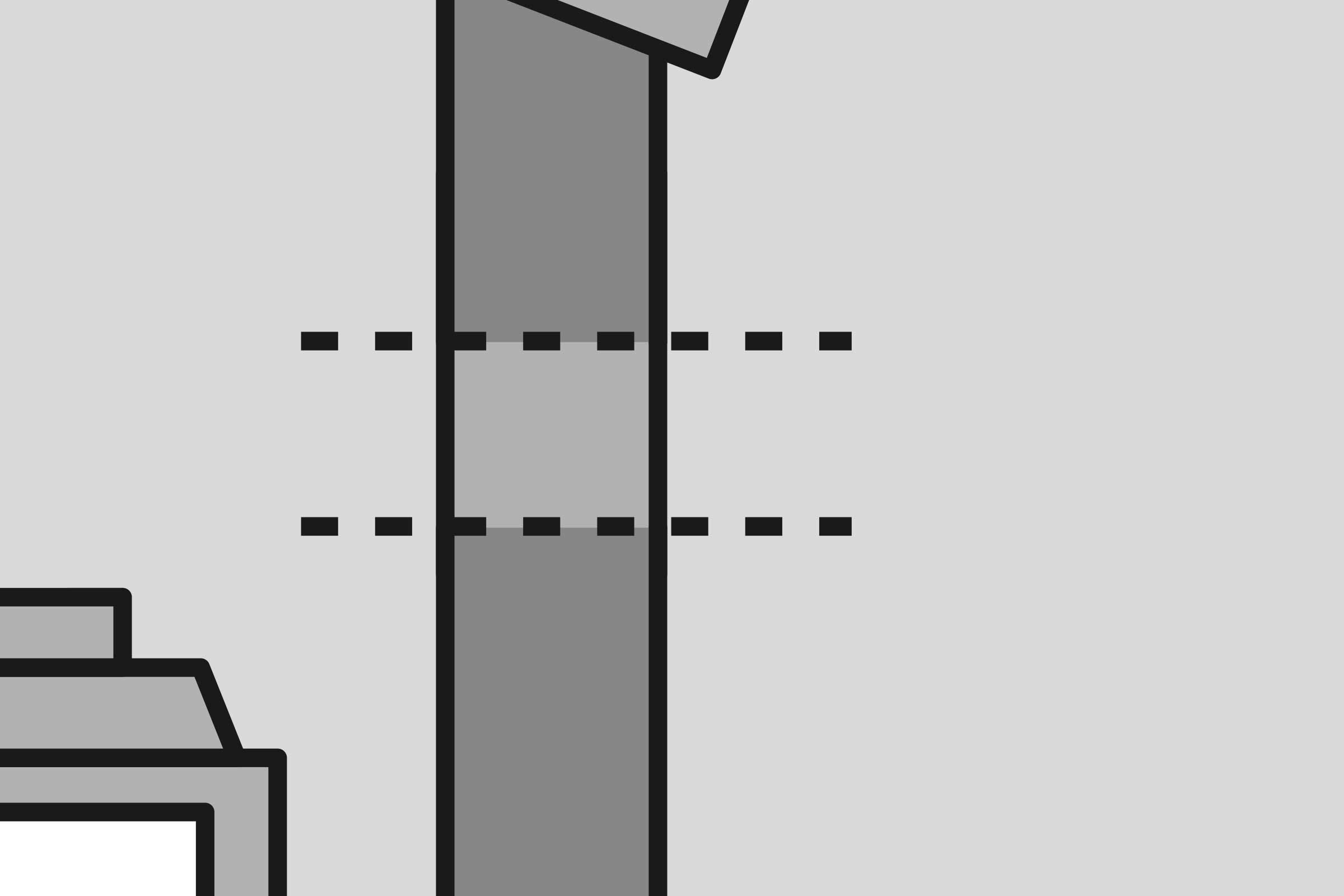

Die Höhe des Wanddurchbruchs (Kernbohrung) muss zuerst genau festgelegt und dann an der Hauswand von innen und außen markiert werden. Die exakte Lage richtet sich nach der Höhe bzw. dem Sitz des Rohrbogens an der Feuerungsstelle.
Anleitung
Doppelwandigen Edelstahlkamin montieren
Ein doppelwandiges Abgassystem ist der Problemlöser, wenn Du Deinen neuen Kaminofen an die Außenwand setzen möchtest, aber kein freier Schornsteinzug vorhanden ist. Hier erfährst Du, wie Du einen doppelwandigen Edelstahlkamin fachmännisch montierst.
Doppelwandiges Abgassystem Zum Sortiment
Das brauchst Du
Material
Werkzeuge
Bohrhammer, Meißelhammer
Hämmer
Meißel
Rollgabelschlüssel 10"
Schraubendreher
Maßband, Meter & Maßstab
Wasserwaagen
Bleistift rot 250 mm
von
Zustimmung von Schonsteinfeger einholen
Vor Einbau des Schornsteins ist die Berechnung dem zuständigen Bezirksschornsteinfegermeister vorzulegen und unbedingt dessen Zustimmung einzuholen!
Je weiter der Schornstein vom First entfernt ist, desto weiter muss er über den First gebaut werden. Wie hoch der Schonstein sein muss, hängt vom zuständigen Schornsteinfeger ab. Wir empfehlen im Vorfeld diesen Punkt immer mit dem Schornsteinfeger abzustimmen.
Arbeitsschritte
Höhe Wanddurchbruch festlegen
01
Kernbohrung ausführen
02

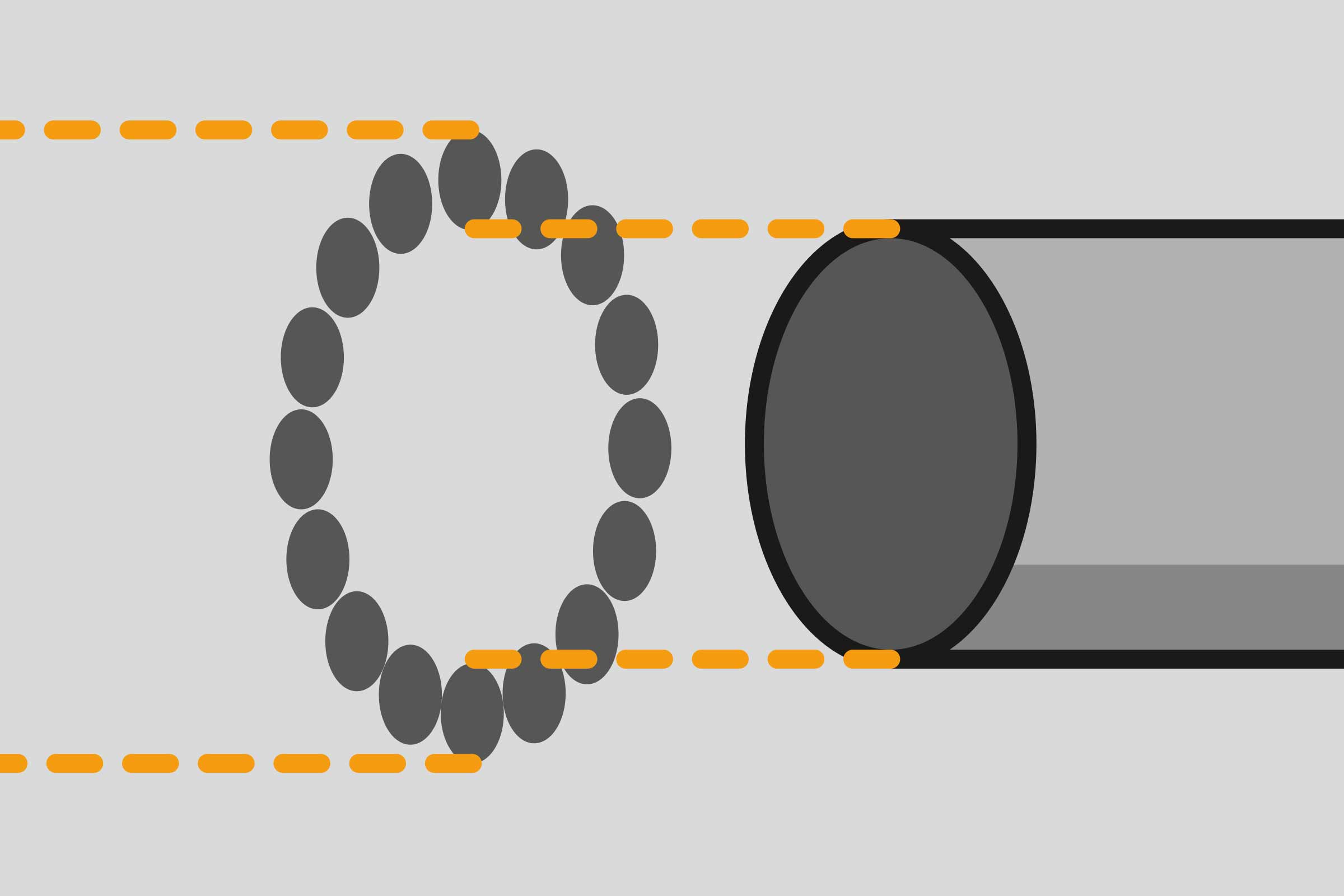

Du kannst die Kernbohrung von einem Fachmann ausführen lassen oder auch selbst vornehmen: mit einem Schlagbohrer mehrere Löcher dicht nebeneinander im markierten Bereich bohren bis der benötigte Durchmesser erreicht ist. Die Kernbohrung sollte 3 cm größer sein als der Übergang zwischen Rauchrohr, Ofen und T-Stück .
Rohr-Elemente montieren
03

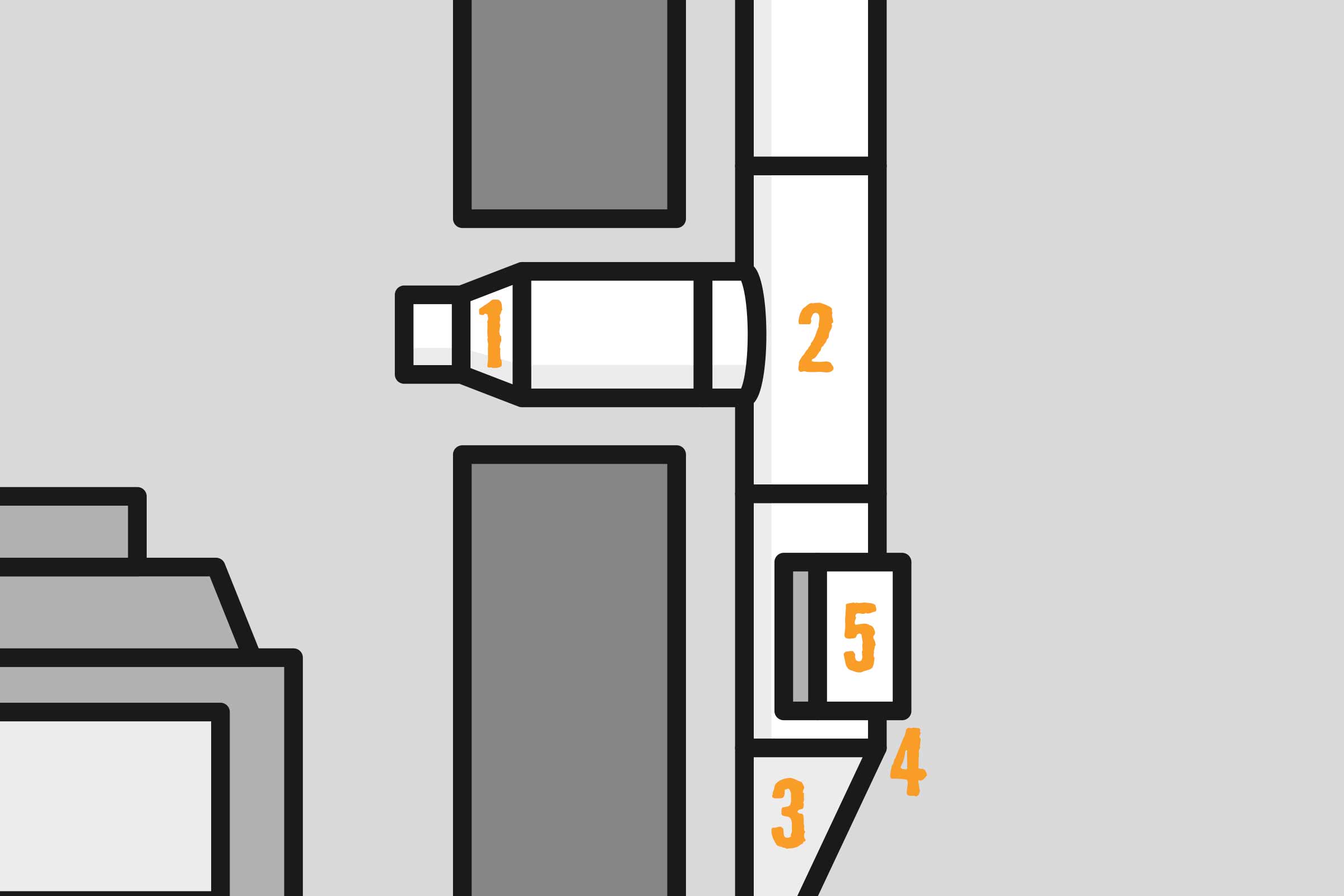

Bei Gebäudehüllen mit brennbaren Materialien, Abstand zu brennbaren Bauteilen (min. 20 cm) oder Brandschutzwanddurchführung (Wanddicke bestimmen) verwenden. Zuerst Wandkonsole (3) anschrauben und Konsolplatte (4) befestigen. Danach das Reinigungs-Element (5) und das T-Stück (2) aufsetzen und das T-Stück (2) mit dem Übergang zum Rauchrohr (1) verbinden. Nun weitere Rohr-Elemente aufsetzen.
Wandrosette befestigen
04

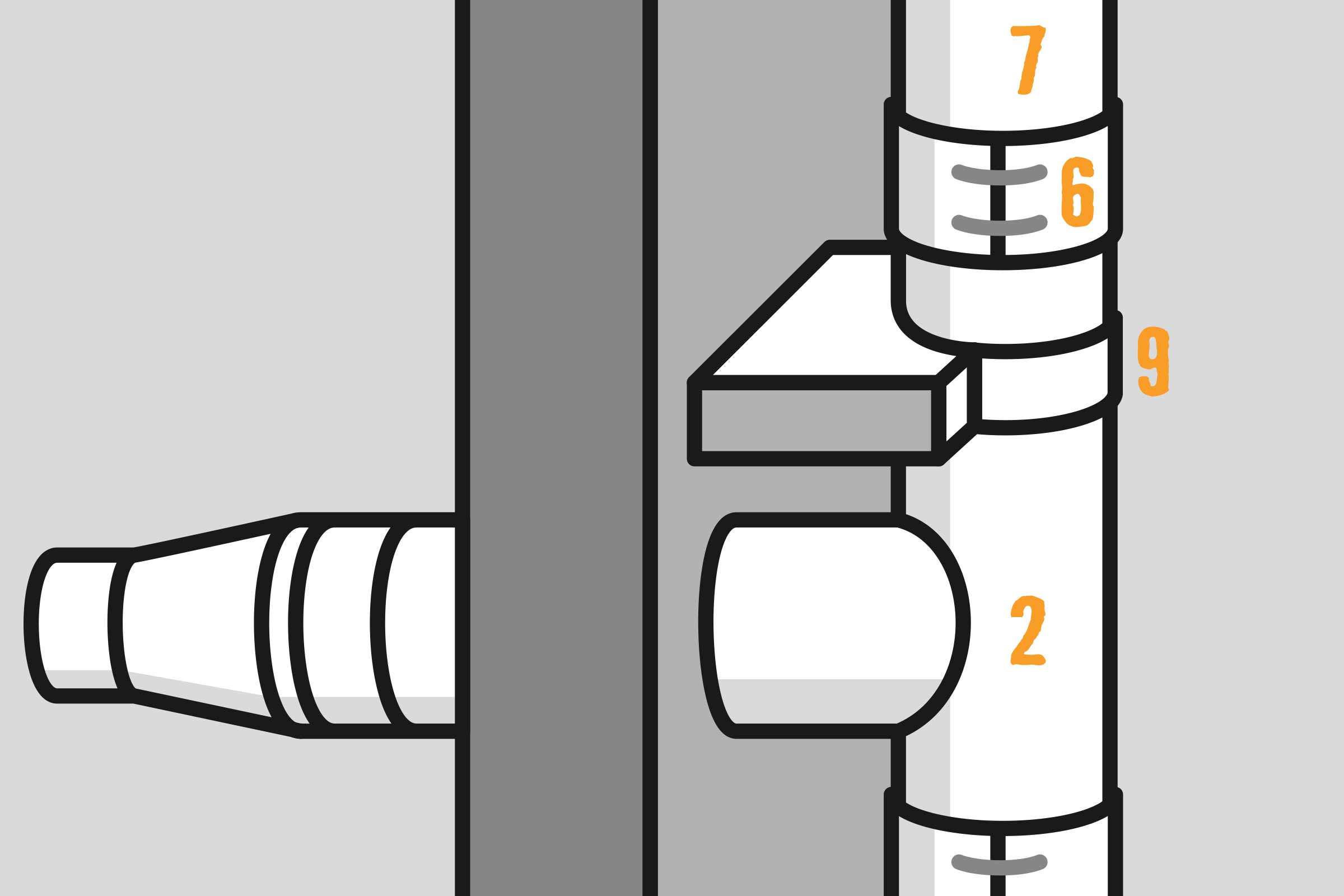

Alle Elemente werden mit Klemmbändern (6) verbunden. Die erste Wandhalterung (9) wird direkt am Rohr-Element (7) über dem T-Stück (2) befestigt (Angaben zu den Abständen der Wandhalterungen in der Montageanleitung beachten). Die Wandrosette um das T-Stück (2) legen und festschrauben.
Mündungsabschluss montieren
05
Für die Montage mit Versatz werden zusätzlich zu den Rohr-Elementen zwei Bögen (max. 30°) und wenn nötig ein Rohr-Element (max. 1 m) montiert. Unter dem ersten Bogen muss eine Schornsteintragestütze inklusive Wandkonsole (beachte Wandabstand bis zum Rohr-Element) montiert werden. Zuletzt den Mündungsabschluss (8) montieren.
06

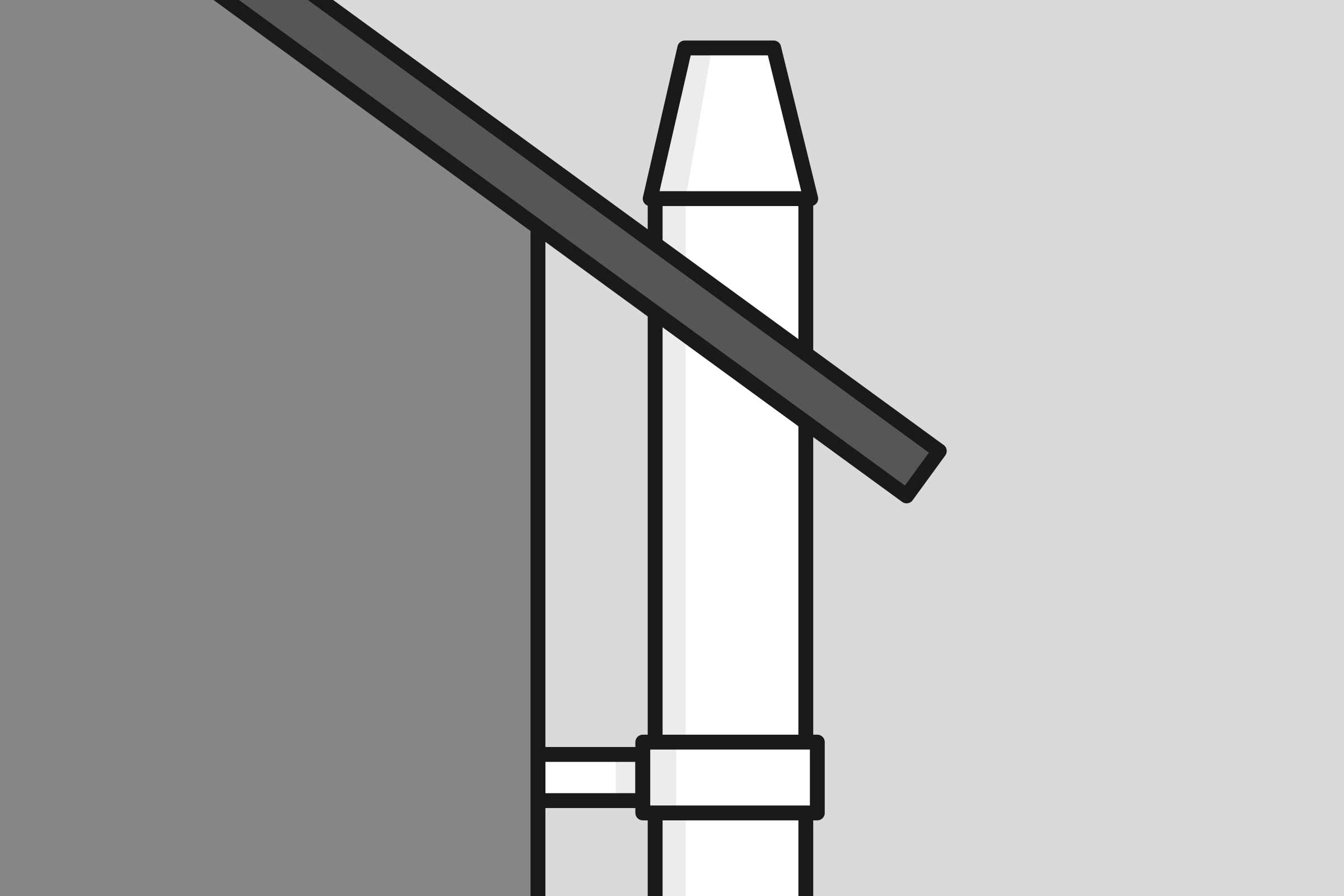

Für die Montage mit Dachdurchführung wird eine Schrägdachdurchführung (beachte Dachneigung) benötigt. Abstand zu brennbaren Bauteilen (mind. 20 cm) beachten oder eine Brandschutzdachdurchführung verwenden.
Kaminofen aufstellen
07

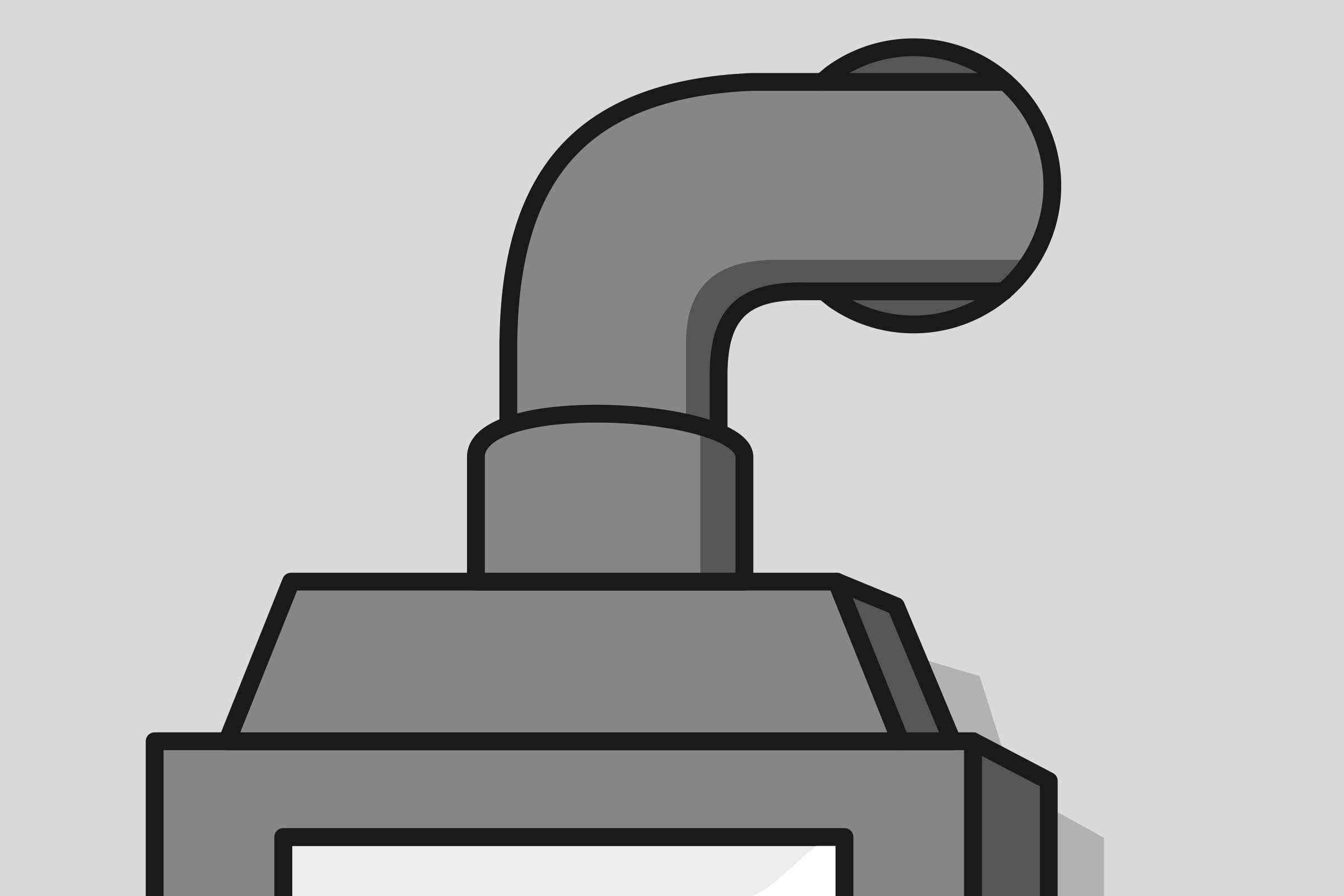

Mit einem passenden Stahlofenrohr wird nun der Ofen an den Kamin angeschlossen. Achte dabei auf dicht ausgeführte Verbindungen. Wenn alle Rohrverbindungen hergestellt sind, muss Dein Schornsteinfeger den Anschluss abnehmen, bevor Du den Ofen in Betrieb nimmst.
08

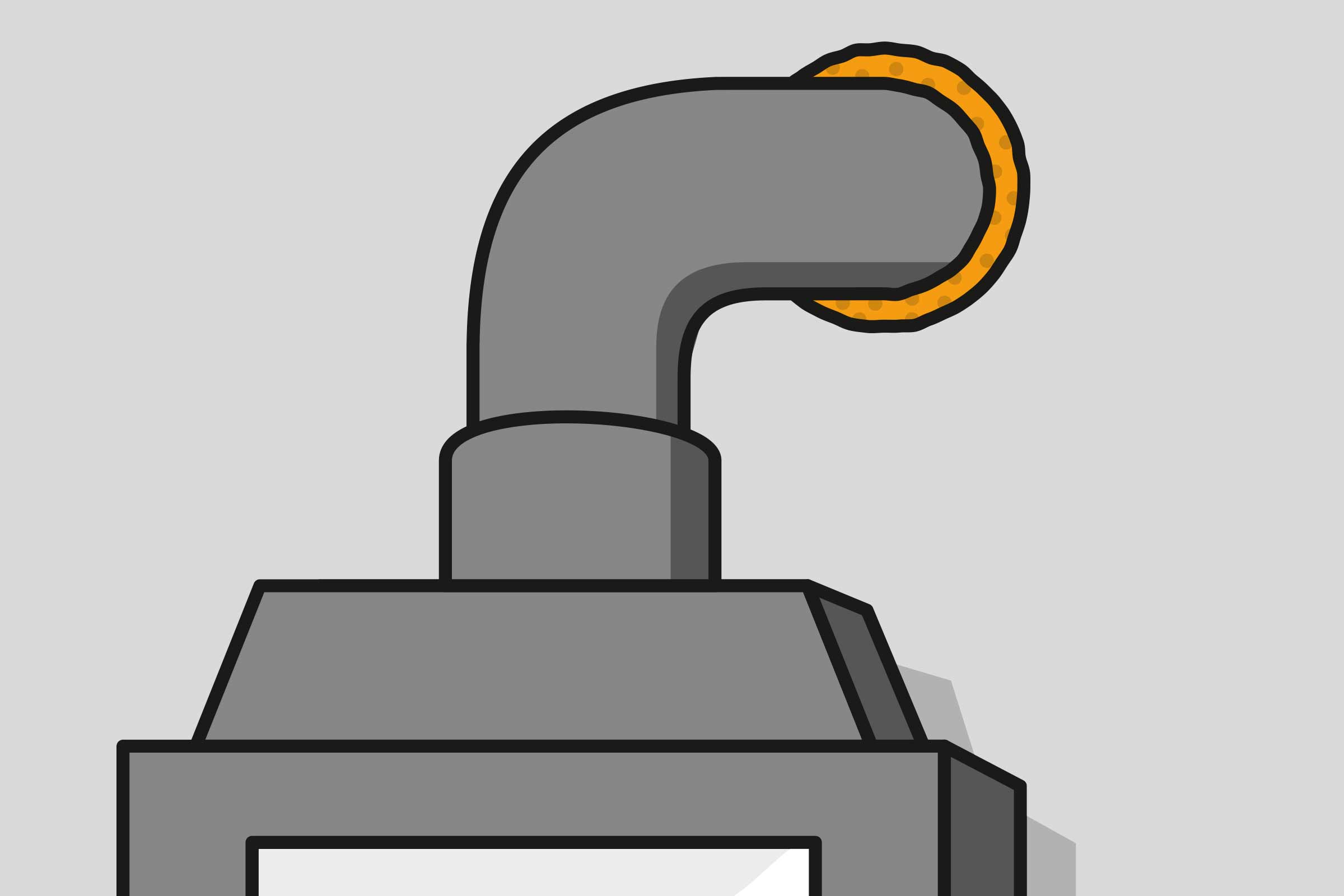

Verwende Steinwolle, um am Wanddurchgang den verbliebenen Hohlraum zwischen Kaminrohr und Mauerwerk auszufüllen. Die Wand mit Gips verputzen. Die Öffnung innen mit einer Wandrosette aus Stahl und außen mit einer aus Edelstahl abdecken.
