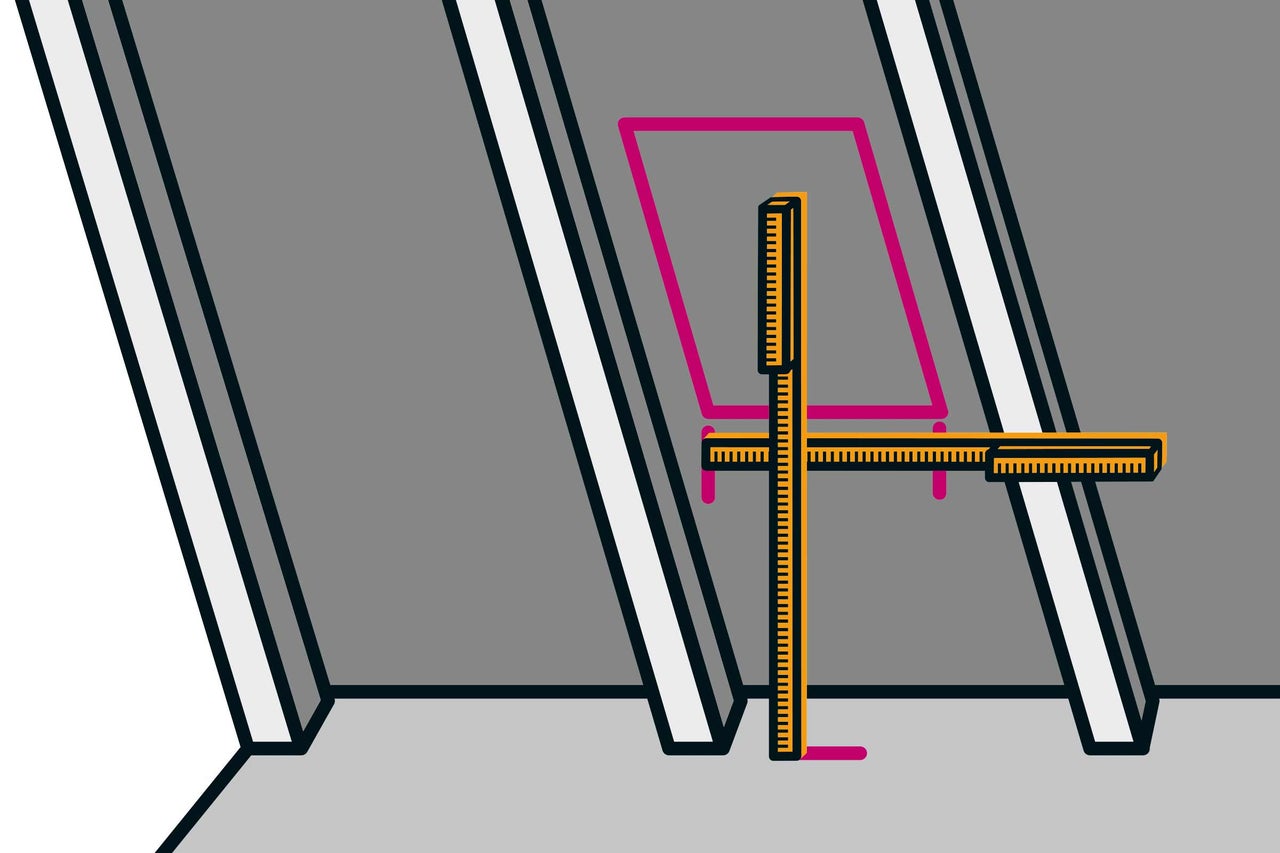

Kleinere Dachfenster passen oftmals zwischen zwei Sparren. Nimm genau Maß und plane die Platzierung: Für die Einbauhöhe des Dachfensters muss auch die spätere Fußbodenhöhe berücksichtigt werden. Über die Bauvorschriften kannst Du Dich bei einem Architekten oder beim Bauamt informieren. Wenn Du bei der nachfolgenden Montage auch von außen arbeiten musst, benötigst Du ein Gerüst mit Fangnetz.
Anleitung
Dachfenster einbauen zwischen Dachsparren
Wenn Du Dein Dach zum Leben erwecken willst, brauchst Du Licht und Luft da oben. Wir zeigen Dir Schritt für Schritt, wie Du dieses Projekt meisterst.
1 Tag(e)
2
DachfensterZum Sortiment
Das brauchst Du
Material
Werkzeuge
Akkuschrauber
Mörtelkübel PE eckig Typ 90 78,5 x 46,3 ...
Schraubendreher
Stichsäge Bosch AdvancedCut 50 inkl. Nan ...
Arbeitshandschuhe
Gehörschutz
Augenschutz
Akkit 737 Anmischeimer weiß (ohne Deckel ...
Multifunktionswerkzeug
Messer Olfa Cutter XH-AL/HBB10 25 mm
Akkit Deckel zu Akkit 737 Anmischeimer w ...
Maßband, Meter & Maßstab
Wasserwaagen
Marker & Edding
Hammer Latthammer Picard 32 cm Stahl
Böcke
Winkelschleifer
Handfeger Polypropylen (PP) 4-reihig
Tacker & Nagler
von
Planung und Vorbereitung
01
Horizontalabdichtung einbringen
02
Reinige den Arbeitsbereich gründlich, bevor Du das Fenster auspackst. Verwende beim Auspacken des Fensters kein Messer, damit Du keine Kratzer auf dem Fenster verursachst. Mache Dich mit der Montageanleitung vertraut. Jedes Fenster hat seine eigenen Einbauhinweise.

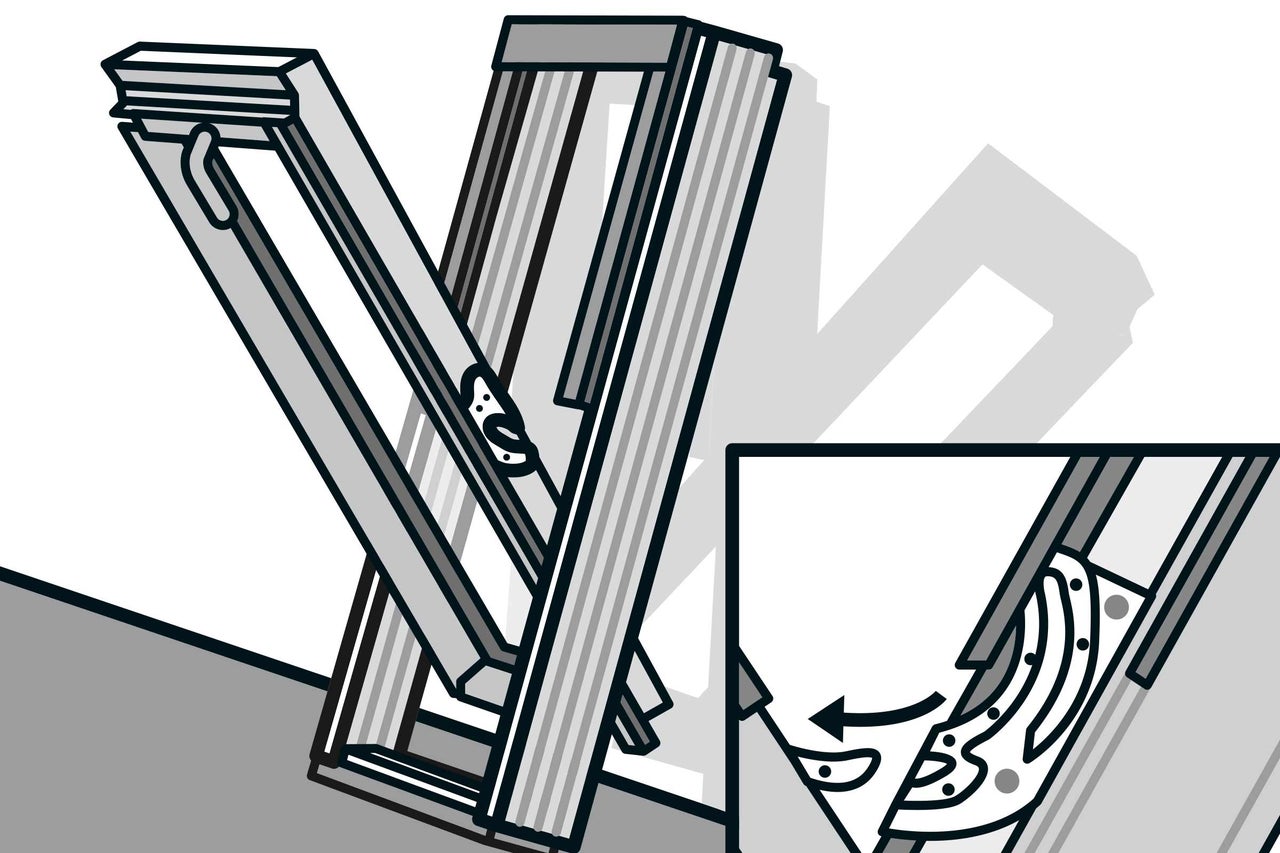

Als erstes muss der Fensterflügel ausgehängt werden. Stelle das Dachfenster dazu sicher ab, oder lass Dir helfen. Öffne den Fensterflügel und drücke die beiden Arretierungsstifte am Gelenk ein. Ziehe die Flügel mit den Haltebügeln aus dem Gelenk und lege sie auf einer sauberen Unterlage ab.
03

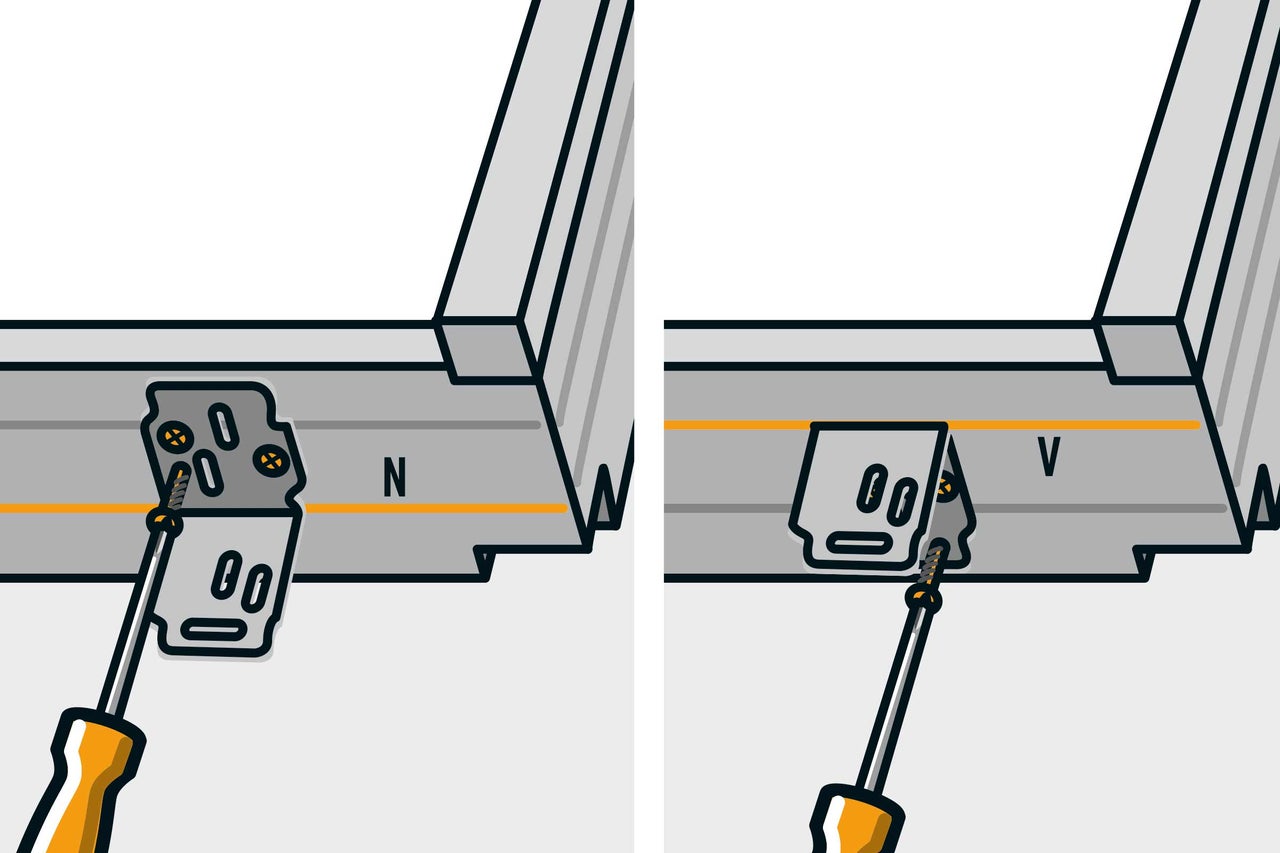

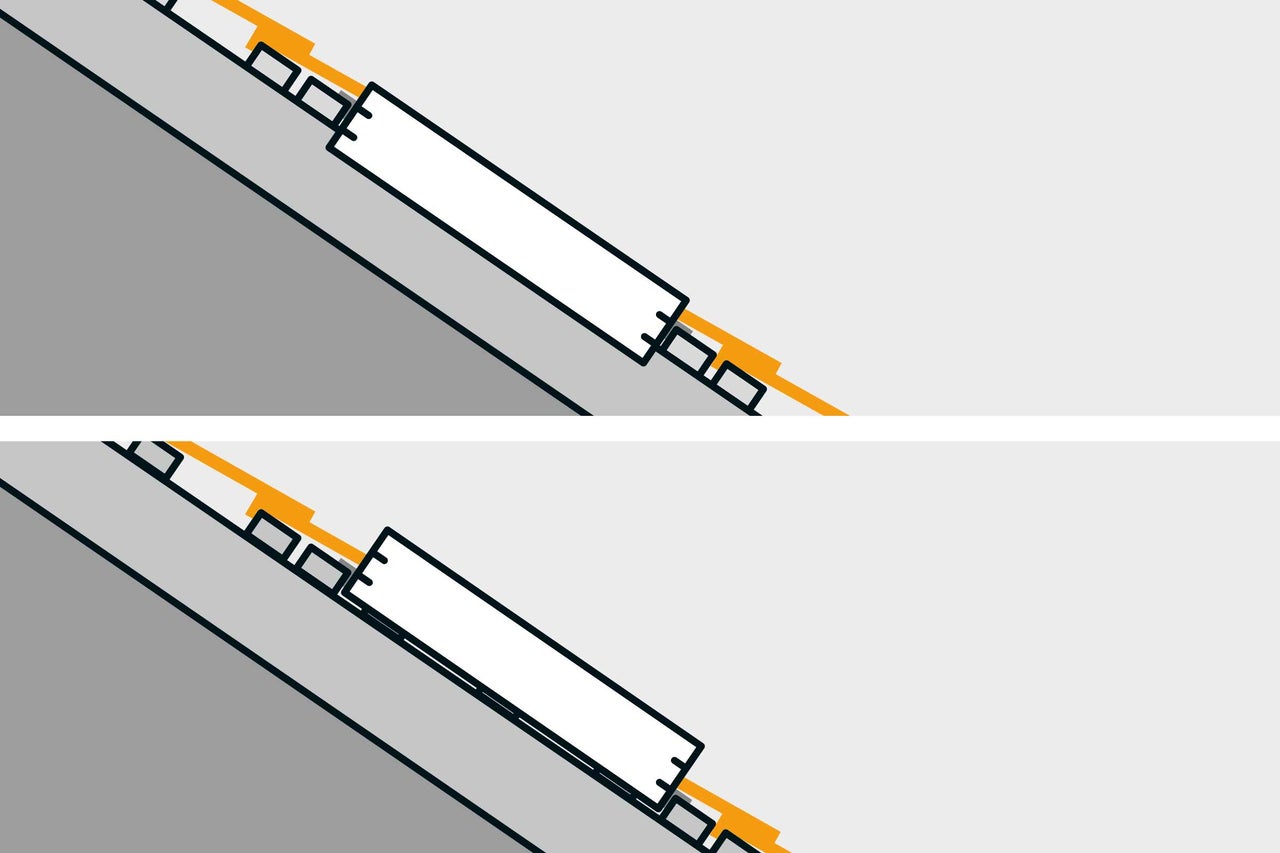

Am Fensterrahmen werden Montagewinkel befestigt. Auf dem Rahmen sind hierzu verschiedene Markierungen angebracht, je nach Dicke der Dacheindeckung. Durch diese Anpassungsvarianten kannst Du das Fenster weiter außen oder weiter innen positionieren, abhängig von der Beschaffenheit des Daches.
04
Wähle die richtige Markierung aus und verschraube die Montagewinkel.
Arbeitsschritte
Fensterausschnitt herstellen
05

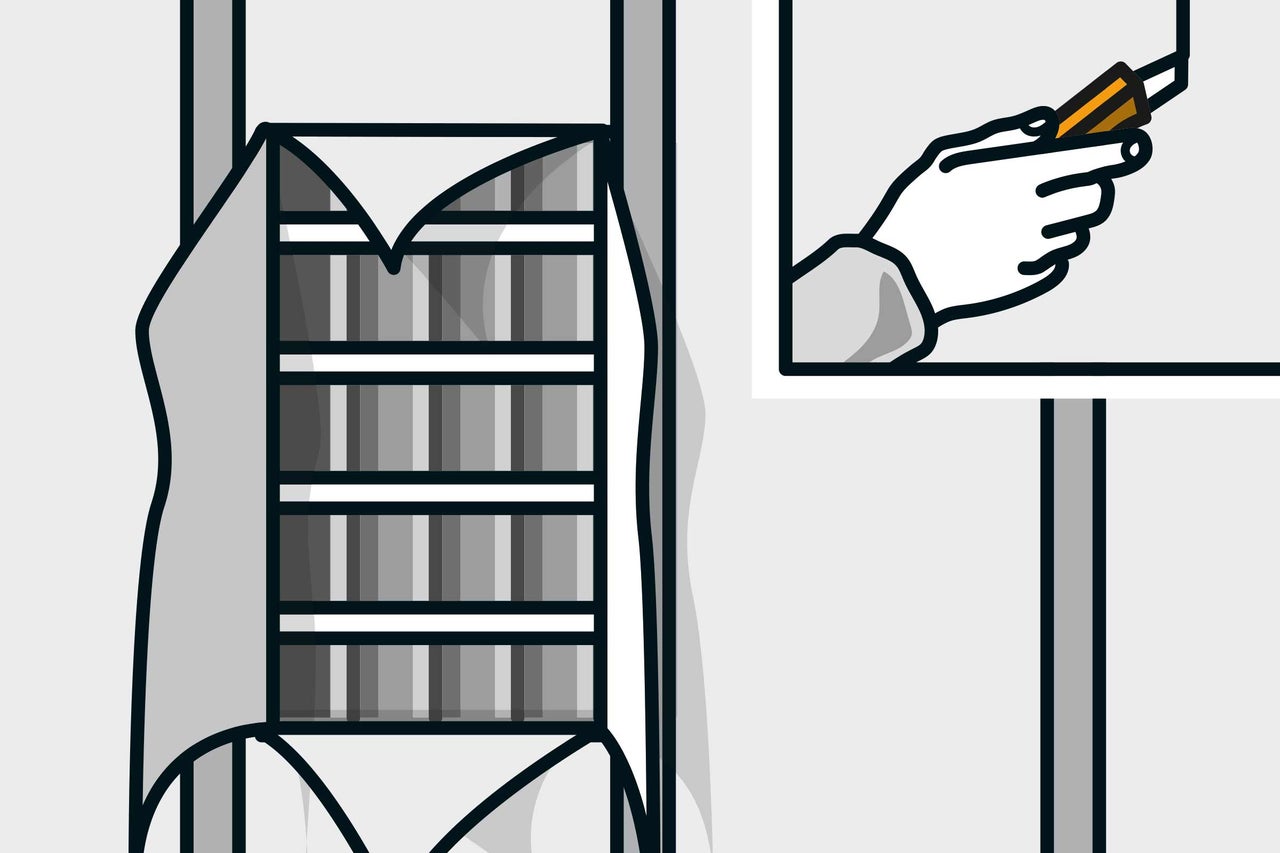

Schneide die Unterspannbahn aus den Ecken heraus im 45-Grad-Winkel zur Mitte hin auf und mache in der Mitte einen geraden, senkrechten Schnitt, bis sich vier Seitenteile aufklappen lassen.
Wenn die Dachziegel an der Öffnung mit Sturmklammern gesichert sind, dann entferne die Klammern. Nun lassen sich die Ziegel von innen hochdrücken und abnehmen. Entferne sie, bis eine Öffnung in Fenstergröße entstanden ist, zuzüglich einer weiteren Reihe ringsum. Lege die Ziegel beiseite, damit sie bei der Montage nicht stören.
06

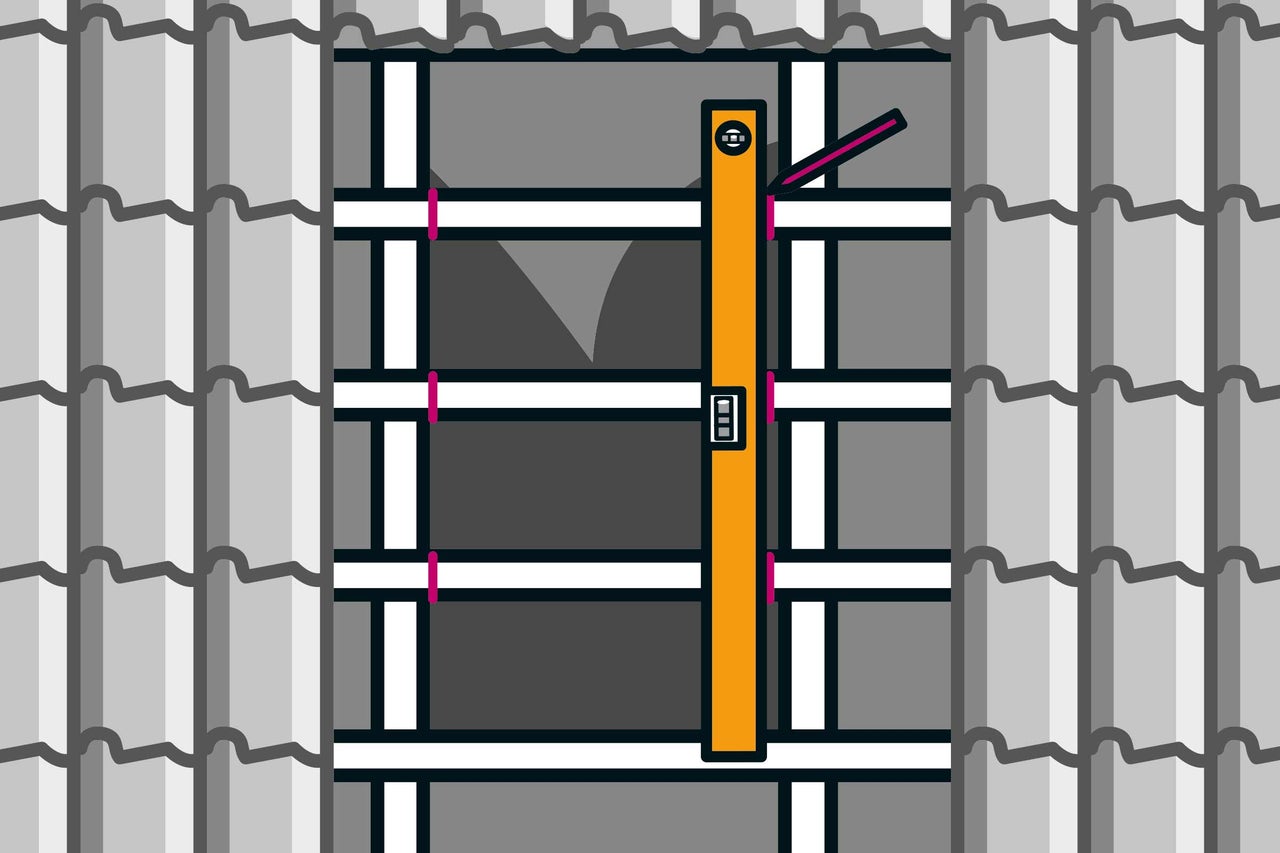

Die Dachlatten müssen teilweise entfernt werden. Zeichne dazu die Fensterrahmenbreite zuzüglich 3 cm an. Schneide die Latten mit der Feinsäge durch und entferne die losen Stücke.
07

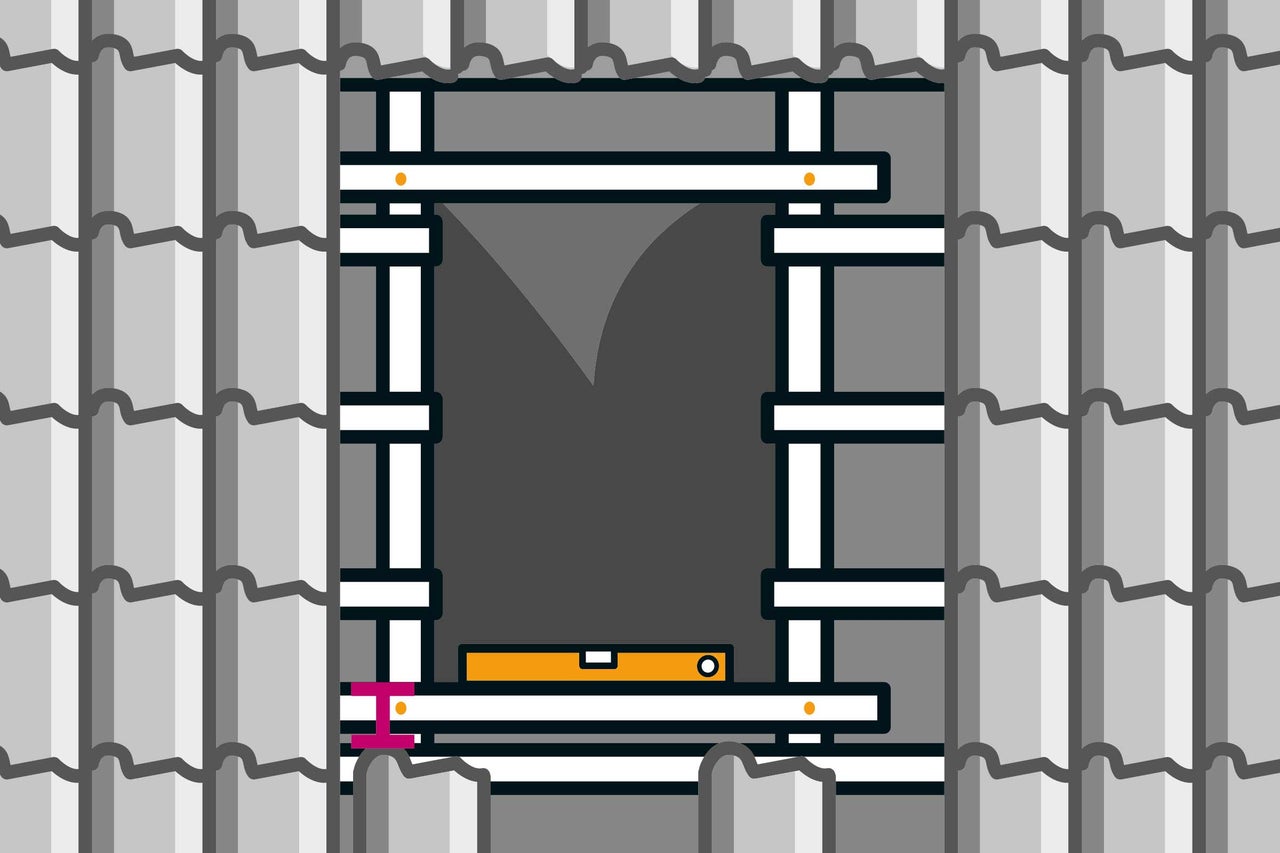

Unten wird eine Dachlatte quer ergänzt. Dabei ist der Abstand zur letzten Ziegelreihe entscheidend – diesen Abstand findest Du in der Montageanleitung. Lege mittig einen Ziegel der letzten Reihe auf, richte die Dachlatte im benötigten Abstand aus und verschraube sie nur an einer der beiden Konterlatten (das sind die senkrechten Latten auf den Sparren). Jetzt die Latte mit einer Wasserwaage ausrichten und an der zweiten Konterlatte verschrauben.
Oben wird ebenfalls eine Dachlatte für den Fensterrahmen ergänzt; das genaue Maß für den Abstand zum Fensterrahmen steht auch in der Montageanleitung. Verschraube die obere Latte auf die gleiche Weise wie die untere.
Rahmen einsetzen
08

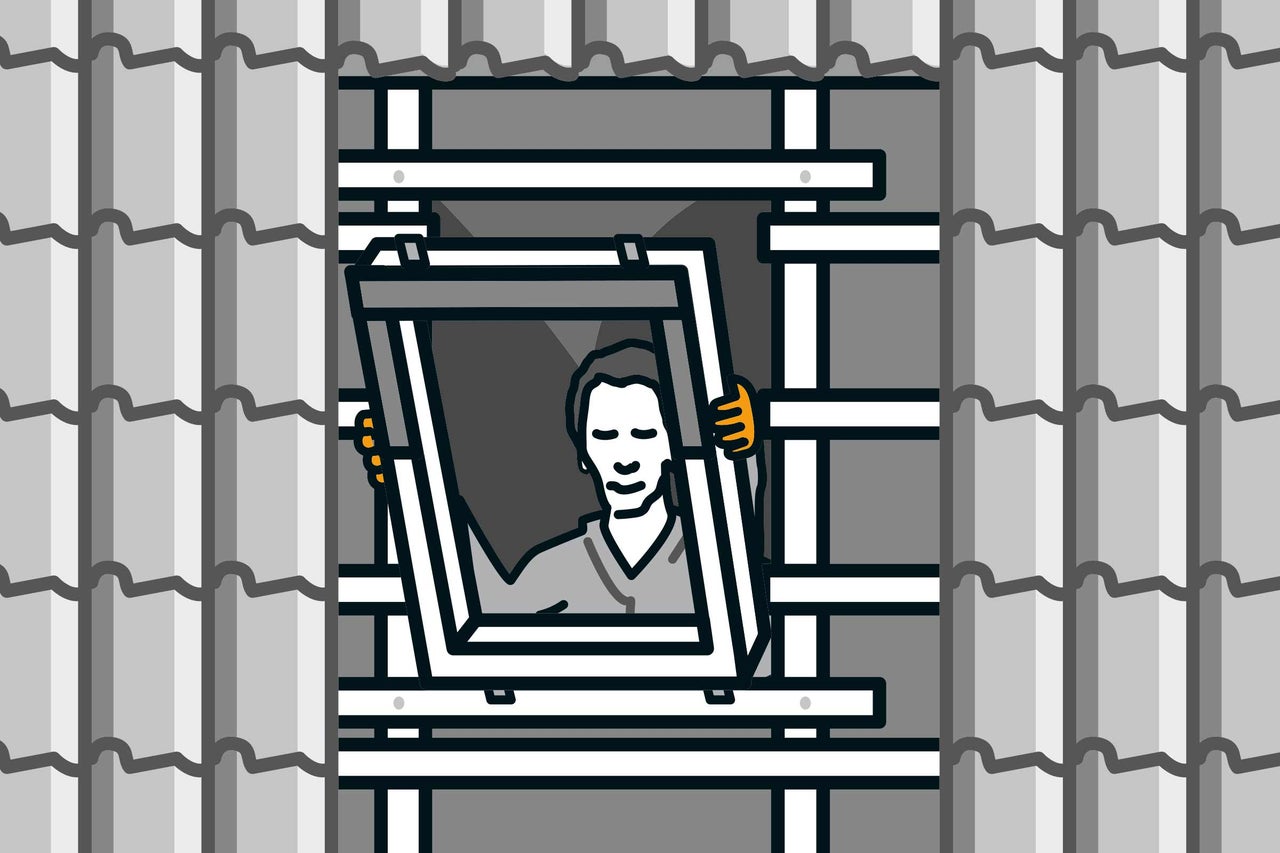

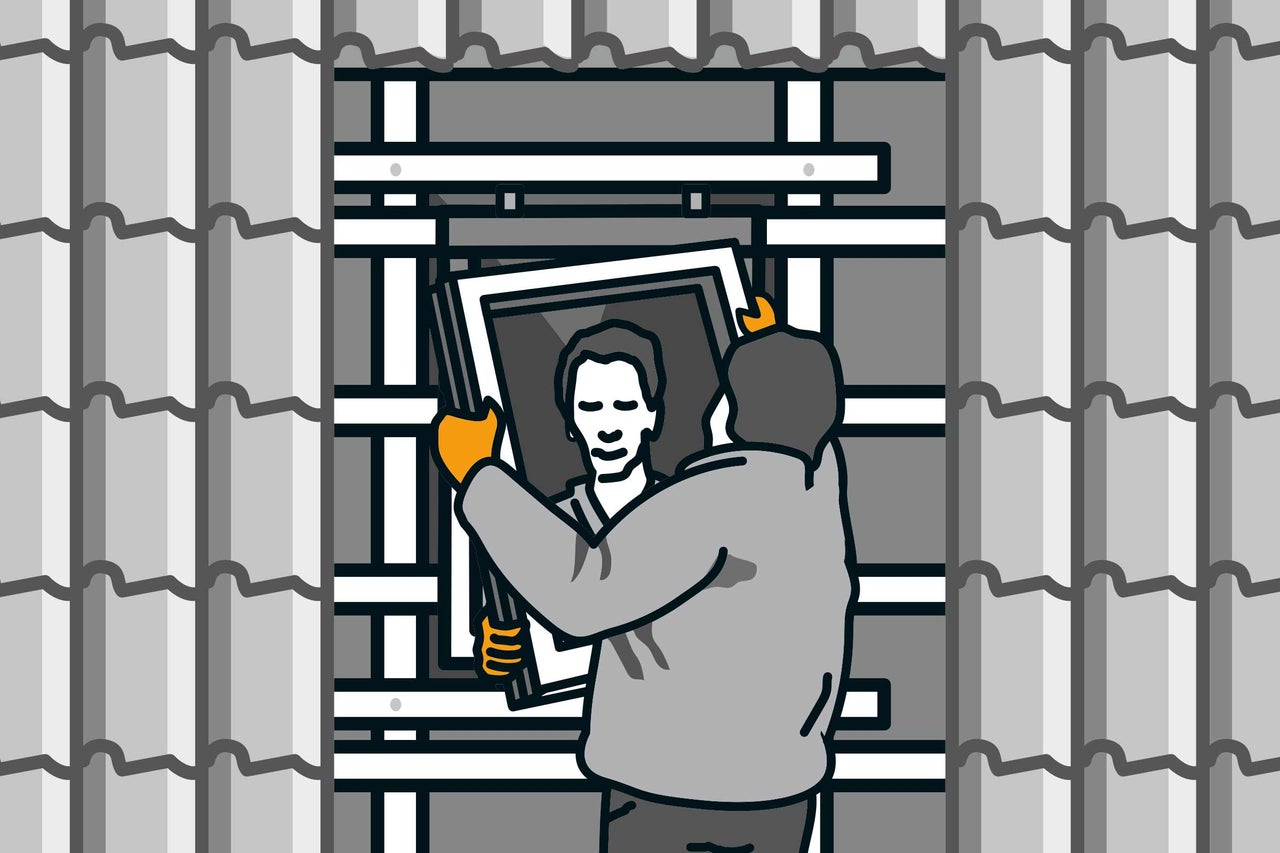

Setze jetzt den Fensterrahmen in den Ausschnitt.
09

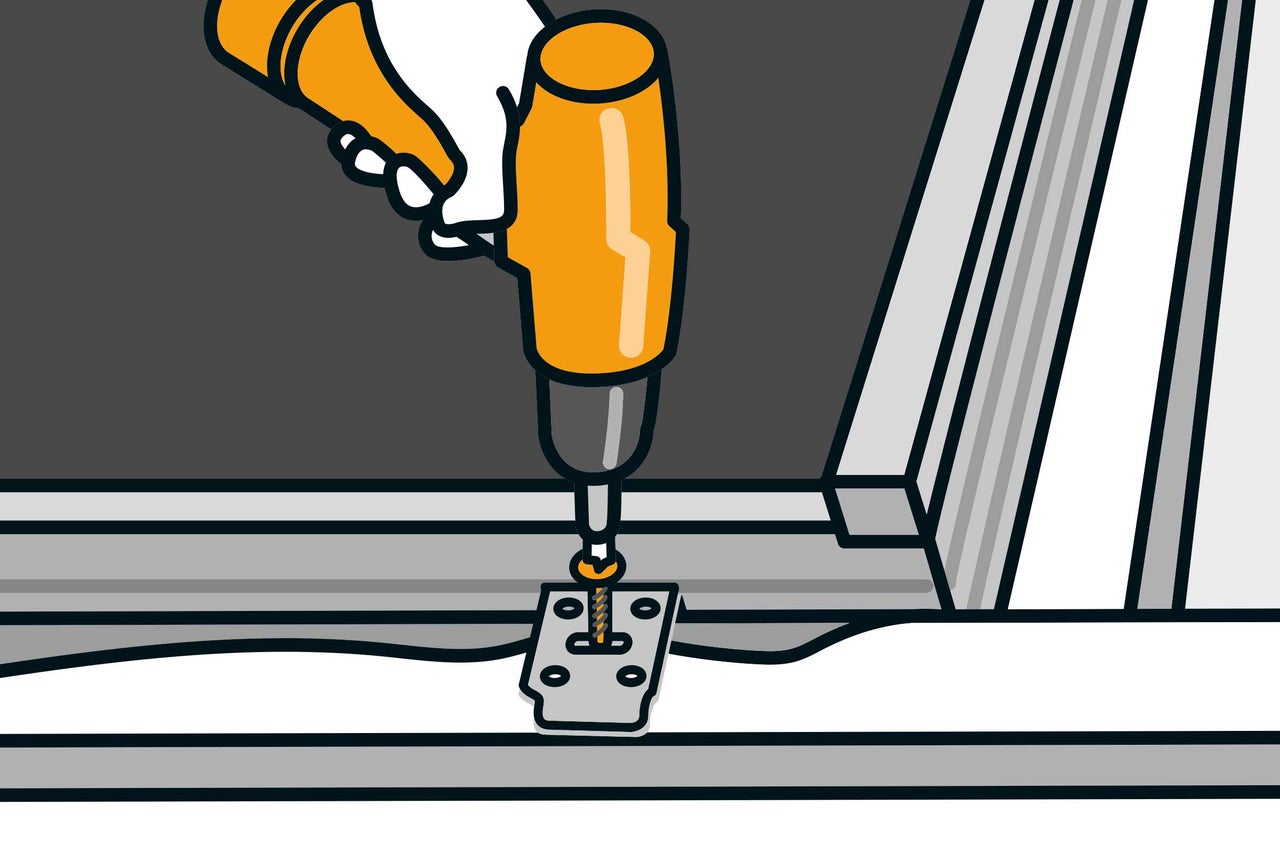

Drehe am ersten unteren Montagewinkel eine Schraube ins Langloch, um den Rahmen zu fixieren. Zieh die Schraube noch nicht fest an, damit Du die Position des Fensterrahmens später noch korrigieren kannst.
Den Rahmen mit der Wasserwaage ausrichten und am zweiten Montagewinkel ebenfalls eine Schraube ins Langloch eindrehen. Auch diese Schraube noch nicht fest anziehen.
10
Hänge jetzt den Fensterflügel ein. Wenn ein Helfer von außen mit anpackt, geht es einfacher.
11
Stell den Fensterflügel zum Einhängen um 180 Grad gedreht unten auf den Rahmen auf: Die Fensteroberkante zeigt dabei nach unten, die eigentliche Innenseite zeigt nach außen. Sichere den Flügel seitlich am Sicherungsstift.
12

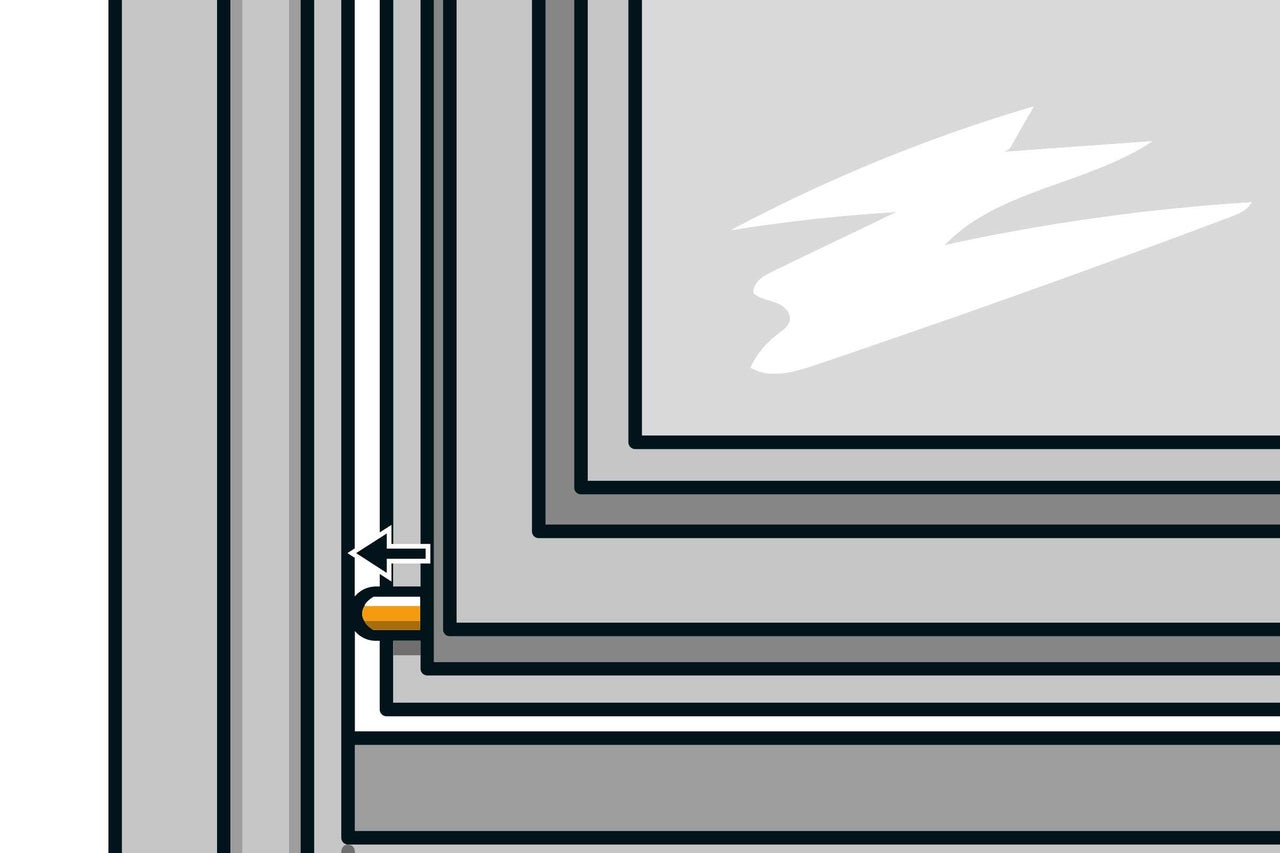

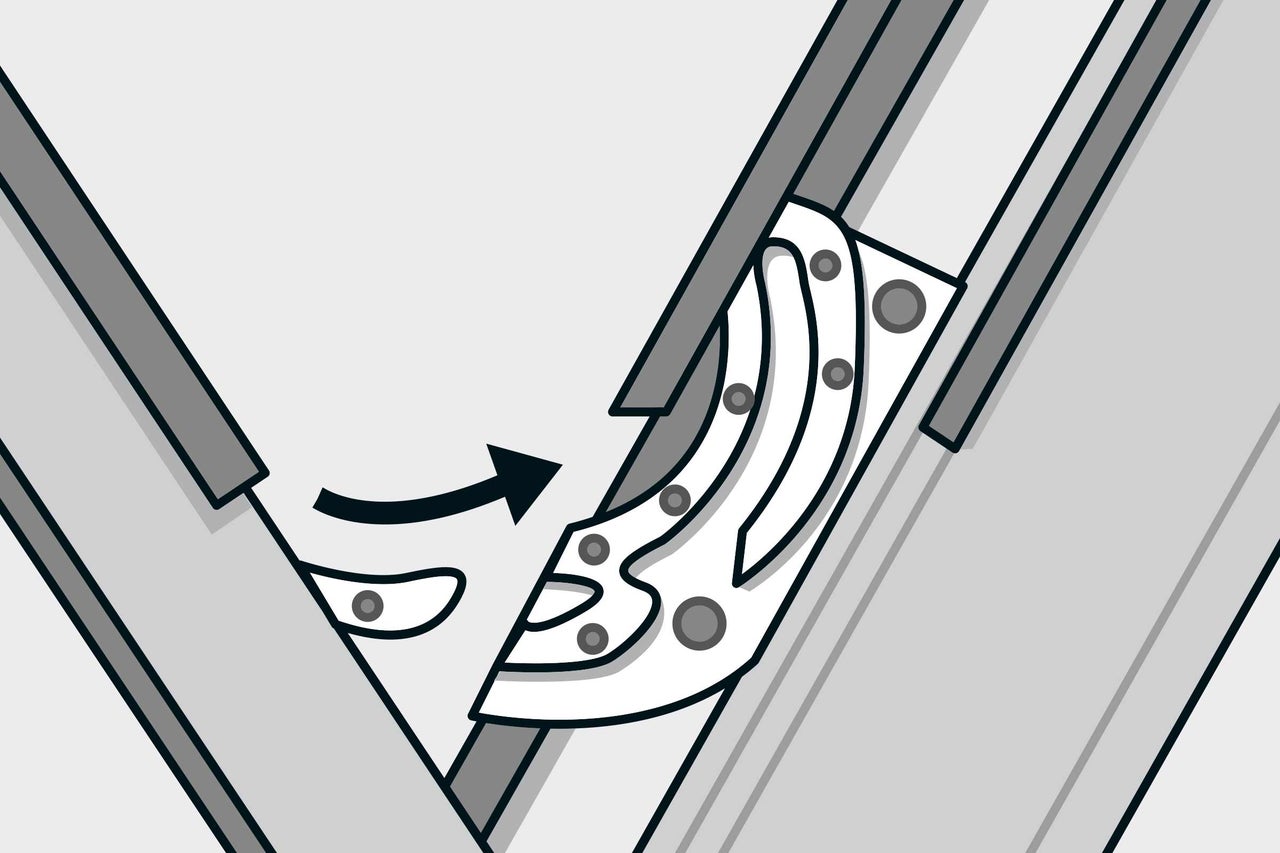

Stecke den Fensterflügel am Gelenk ein, öffne den Sicherungsstift wieder und schließe das Fenster vorsichtig – durch die Drehbewegung beim Schließen rastet der Flügel am Gelenk vollständig ein und ist gesichert.
13

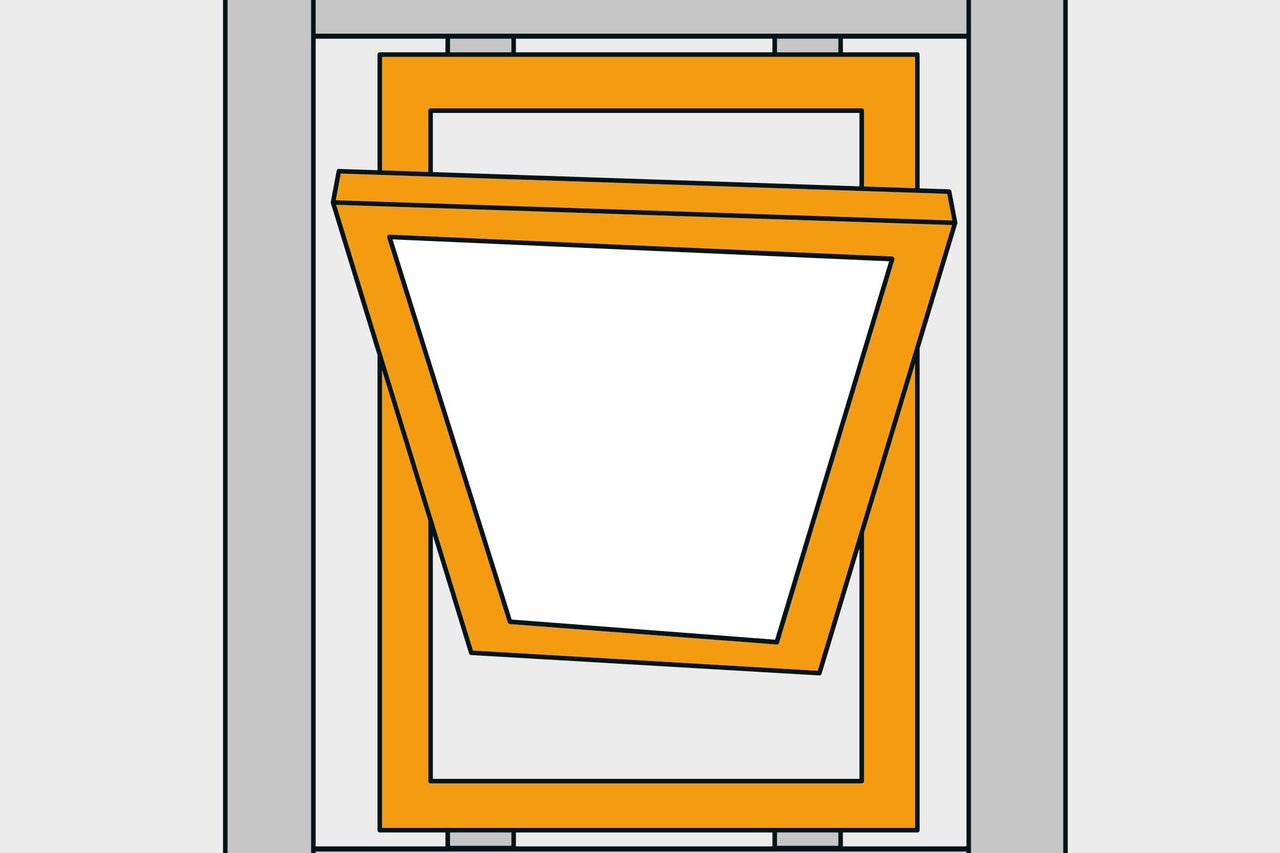

Der senkrechte Spalt zwischen Fensterflügel und Rahmen muss parallel verlaufen. Wenn Du das Fenster ein wenig öffnest, siehst Du unten, ob der waagerechte Spalt zwischen Fensterflügel und Rahmen parallel verläuft. Wenn nicht, korrigiere das jetzt.
Wenn der Spalt rechts zu groß ist, unterlegst Du links oben am Montagewinkel einen Keil – oder umgekehrt. Wenn alles gerade und parallel ausgerichtet ist, werden alle Montagewinkel festgeschraubt. Für die weiteren Arbeitsschritte muss der Fensterflügel wieder aus dem Rahmen ausgehängt werden.
Eindeckrahmen montieren
14

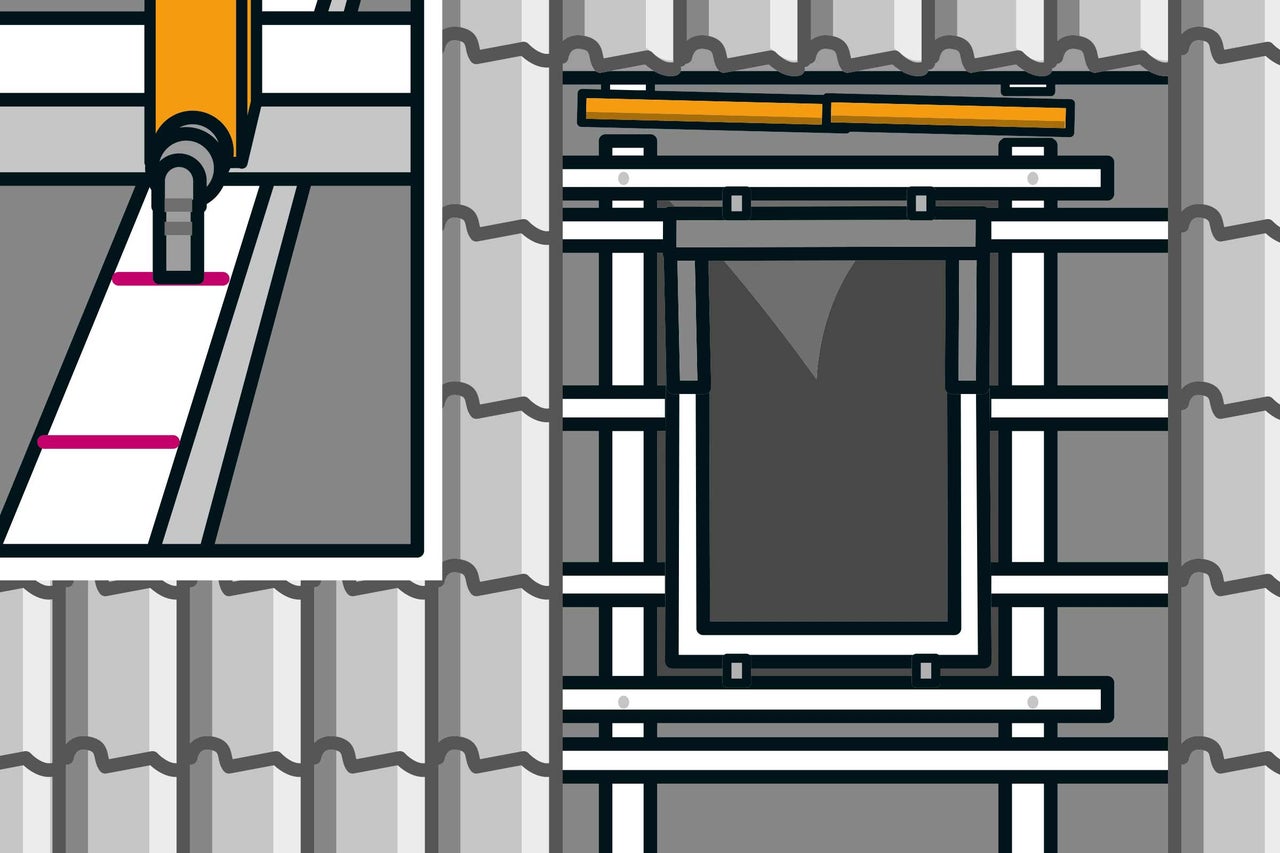

Nachdem der Fensterflügel wieder aus dem Rahmen herausgenommen worden ist, wird über dem Fenster eine Wasserableitrinne angebracht. Lege die Rinne mit einem leichten Gefälle auf die Konterlatten auf und markiere den Bereich auf den Latten. Lege die Rinne wieder beiseite.
Durchtrenne die Latten an den Markierungen mit einem Multifunktionswerkzeug, damit die Unterspannbahn nicht beschädigt wird. Entferne die losen Teile. Schneide die Unterspannbahn entlang der Wasserableitrinne so ein, dass die Rinne später darunter geschoben werden kann.
15
Nun wird der Raum um den Fensterrahmen mit Dämmwolle gedämmt – die Dämmwolle ist im Anschluss-Set enthalten. Stopfe alle Hohlräume jetzt aus, später kommst Du an diese Stellen nicht mehr heran.
16

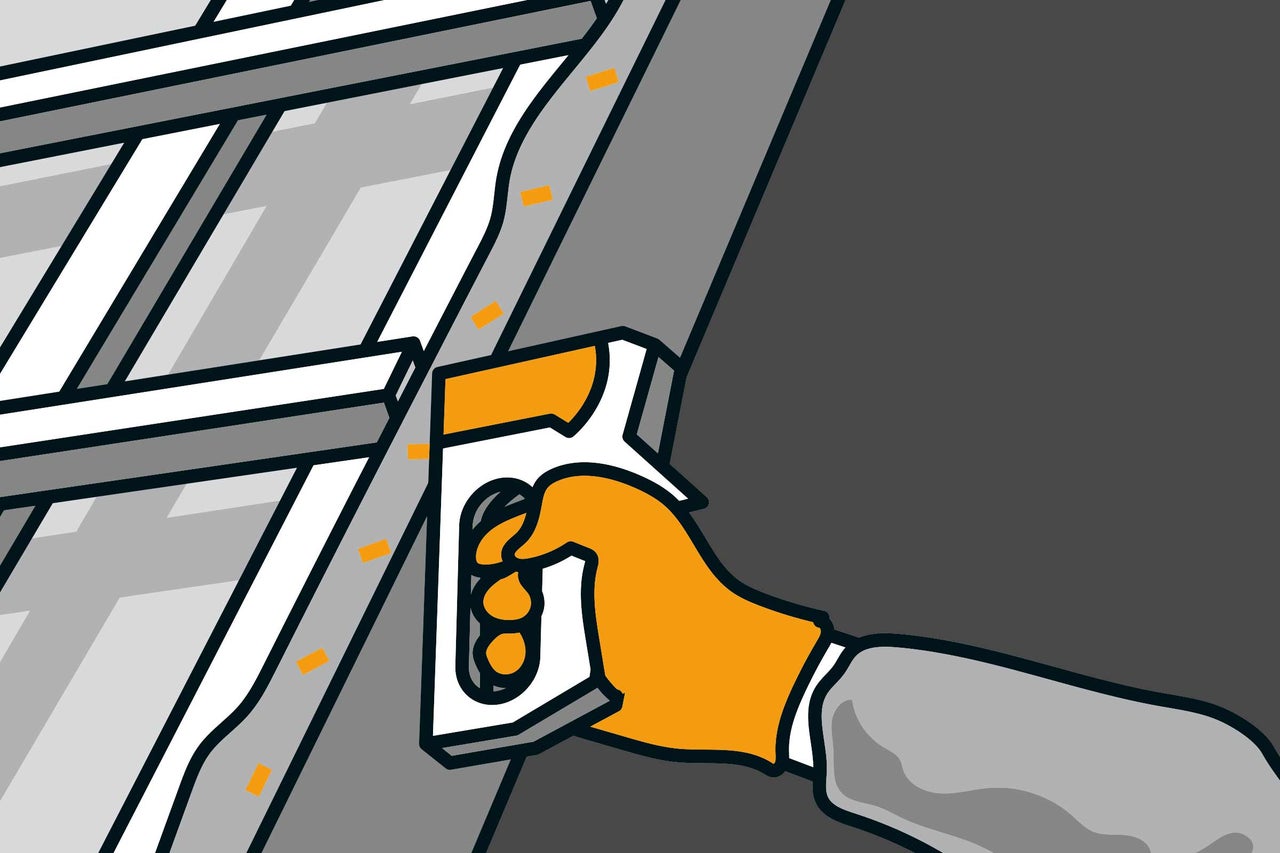

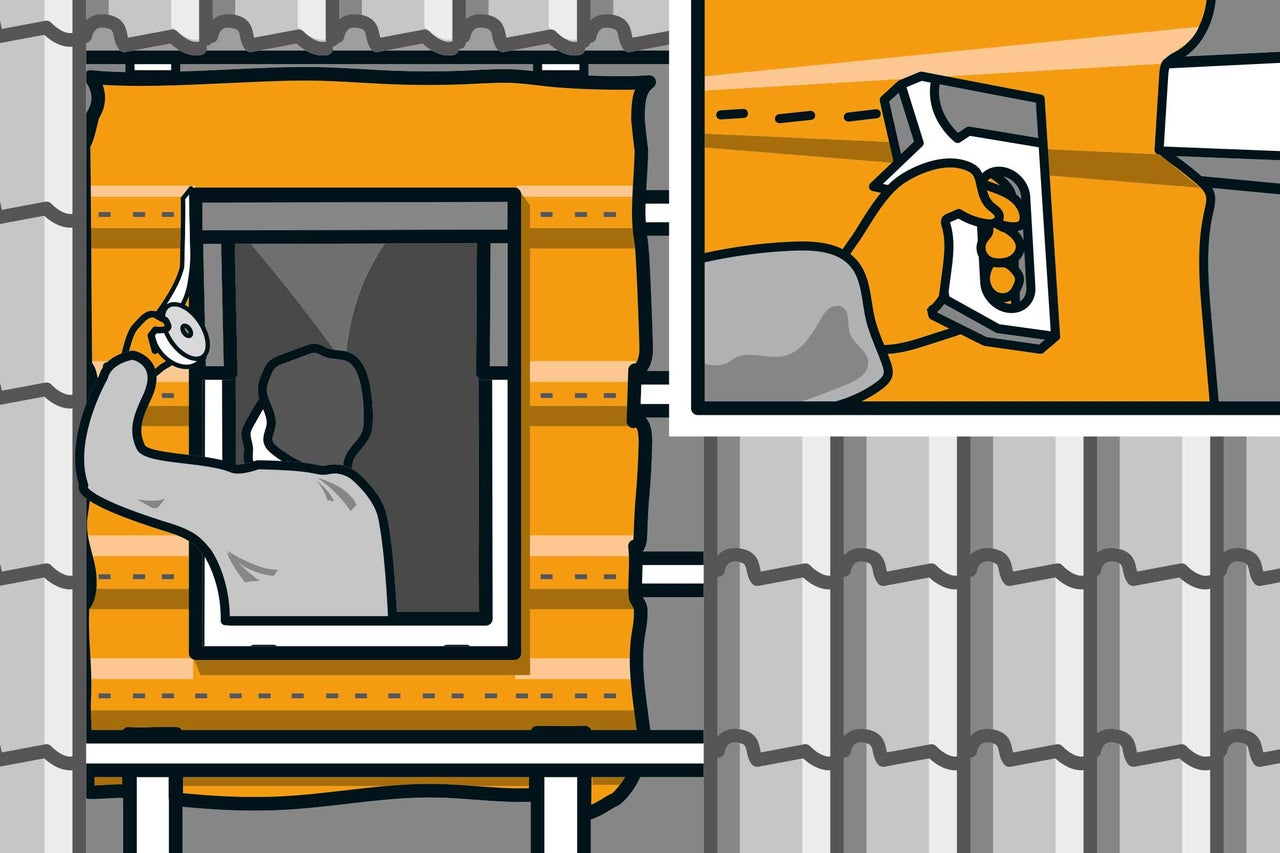

Der Folienanschluss von Deinem neuen Dachfenster hat bereits den passenden Ausschnitt. Lege den Folienanschluss über das Fenster. Klebe ihn zuerst mit Foliendichtband an den Fensterrahmen und tackere ihn dann seitlich an den Latten fest. Bei einem Holzfenster kannst Du ihn auch am Fensterrahmen antackern. Im Bereich der unteren Konterlatten schneidest Du die Folie so ein, dass sie unter die quer verlaufenden Dachlatten geschoben werden kann. Danach kannst Du sie auch dort antackern.
17

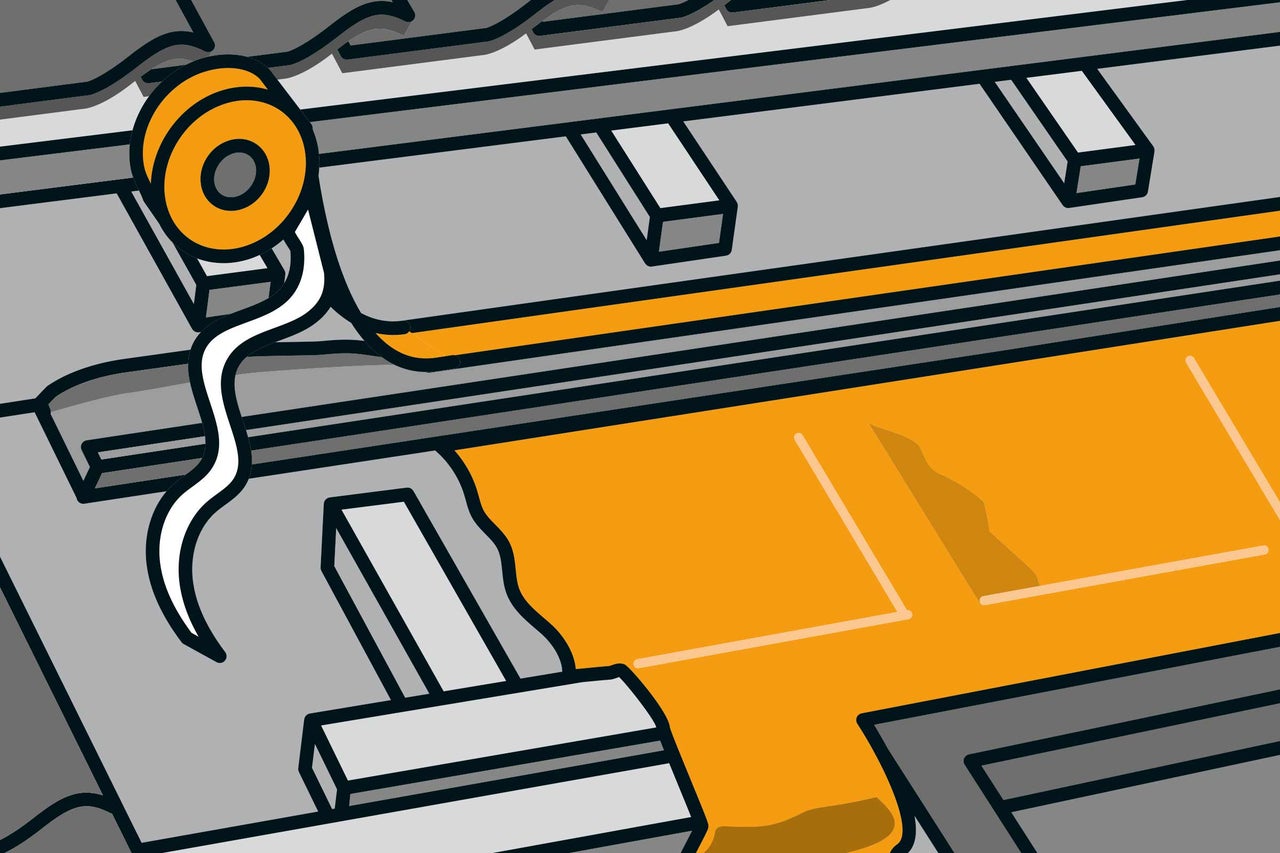

Schiebe die Wasserableitrinne zusammen mit dem Folienanschluss unter die aufgeschnittene Unterspannbahn. Klappe die Unterspannbahn soweit nach oben, dass Du die Wasserableitrinne auf den Dachsparren darunter festnageln kannst. Klappe die Unterspannbahn danach wieder über die Wasserableitrinne und klebe sie mit Foliendichtband auf der Rinne fest.
18
Bevor Du die Ziegel unter dem Fenster wieder eindeckst, müssen diese oben an der Auswölbung abgeschrägt werden, damit später die Aluschürze darauf passt. Stelle die Ziegel zum Wässern in einen Mörtelkübel, dann stauben sie bei der Bearbeitung weniger.

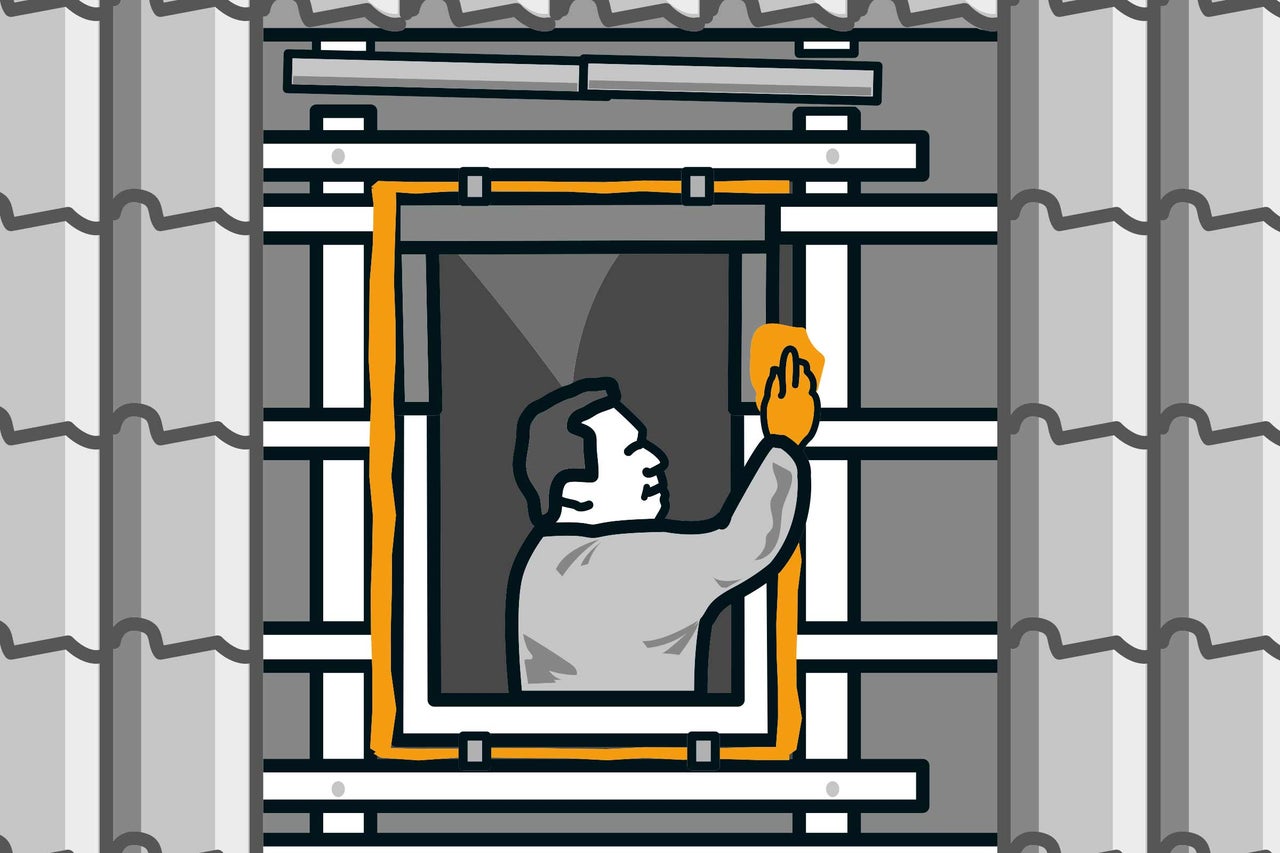

Bearbeite die unteren Ziegel mit dem Winkelschleifer. Gehe dazu ins Freie. Lege die abgeschrägten Ziegel auf die Dachlatten auf. Schraube die untere Eindeckleiste vom Fensterrahmen ab. Lege das Unterteil des Eindeckrahmens auf und verschraube es zusammen mit der Eindeckleiste von oben am Rahmen. Reinige die Ziegel am Eindeckrahmen. Biege die Aluschürze über die Ziegel und klebe sie darauf fest. Verschraube das Eindeckrahmen-Unterteil seitlich am Fensterrahmen.
19

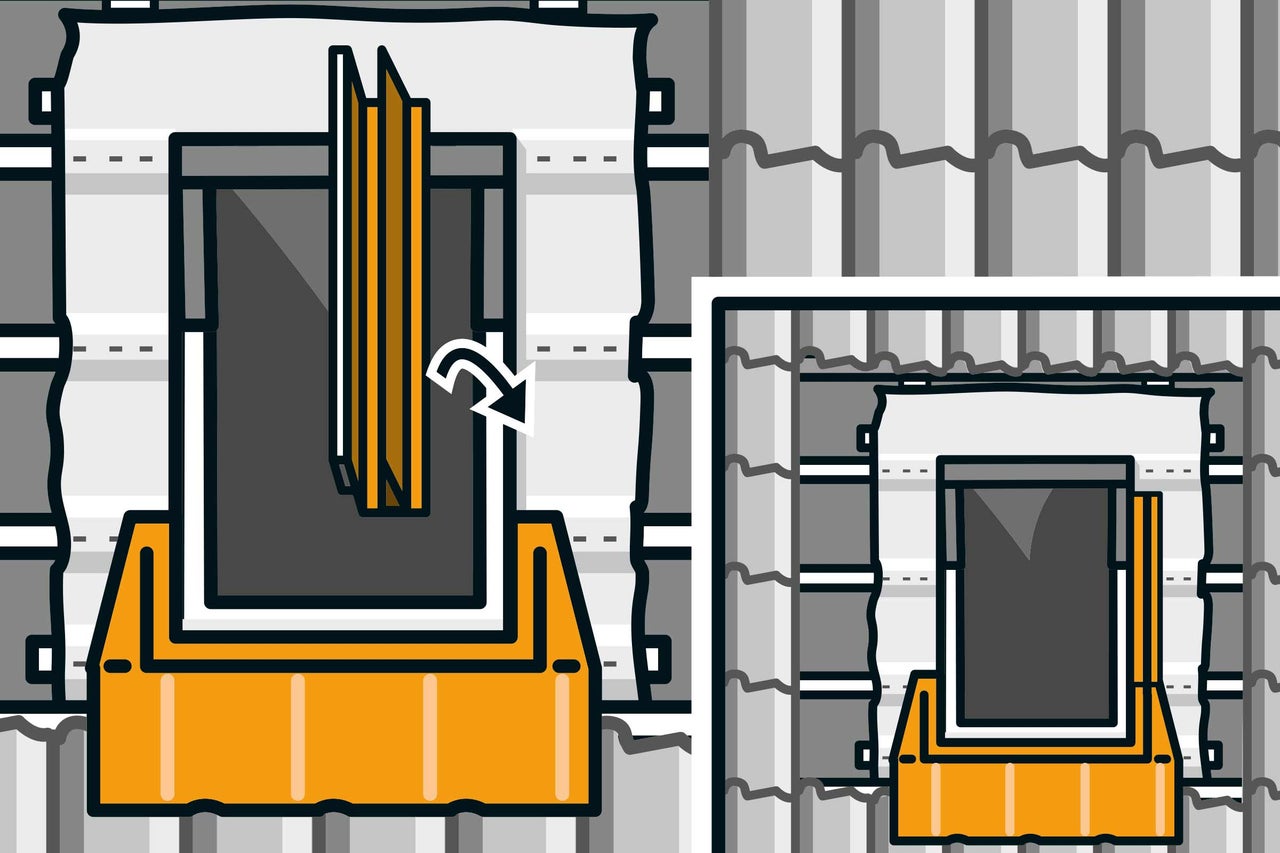

Dann werden Schritt für Schritt alle weiteren Teile des Eindeckrahmens von unten nach oben montiert. Orientiere Dich dabei an der Montageanleitung des Fensterherstellers.
20

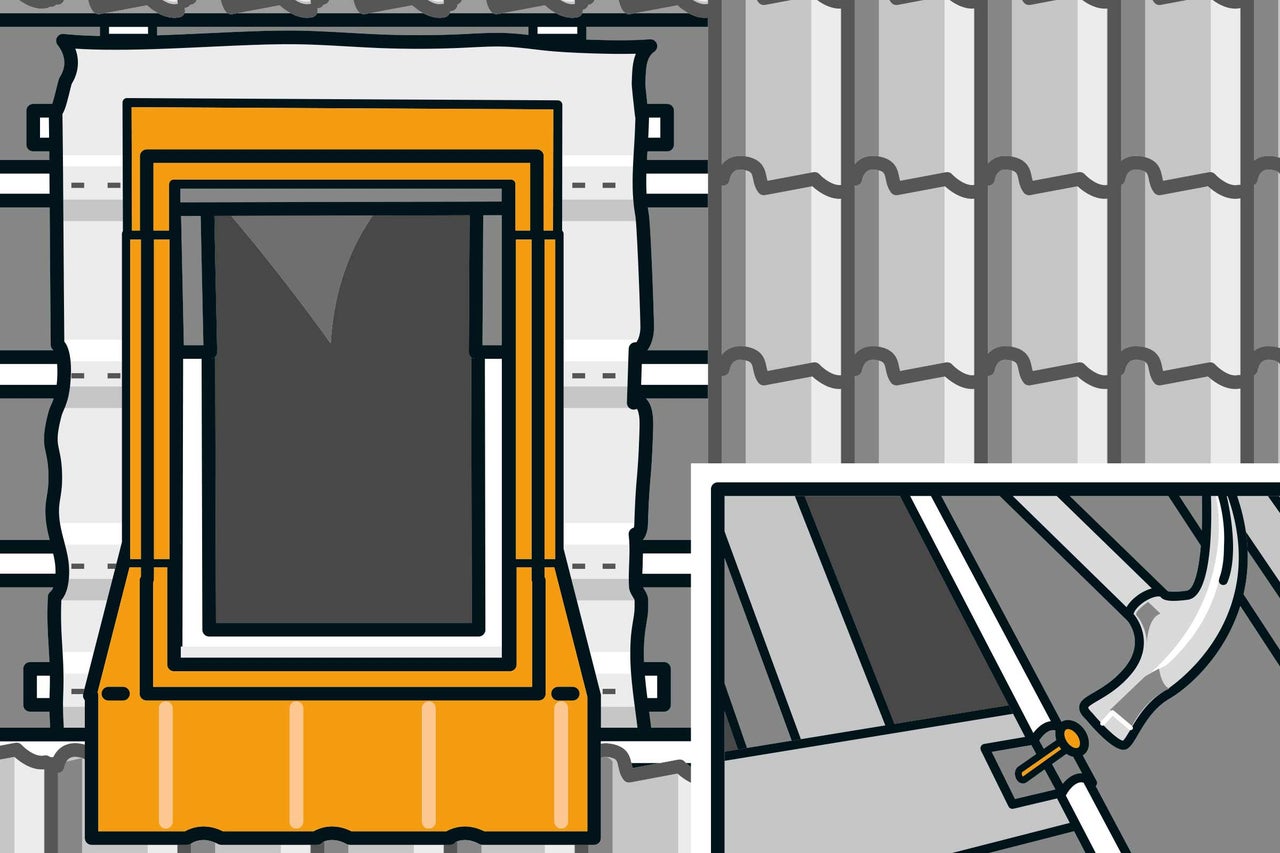

Dann wird auch das obere Teil des Eindeckrahmens montiert. Je nach Fenstermodell werden die Teile zusätzlich seitlich mit Laschen an die Dachlatten genagelt. Richte Dich auf jeden Fall auch nach der Montageanleitung zu Deinem Fenster.
21

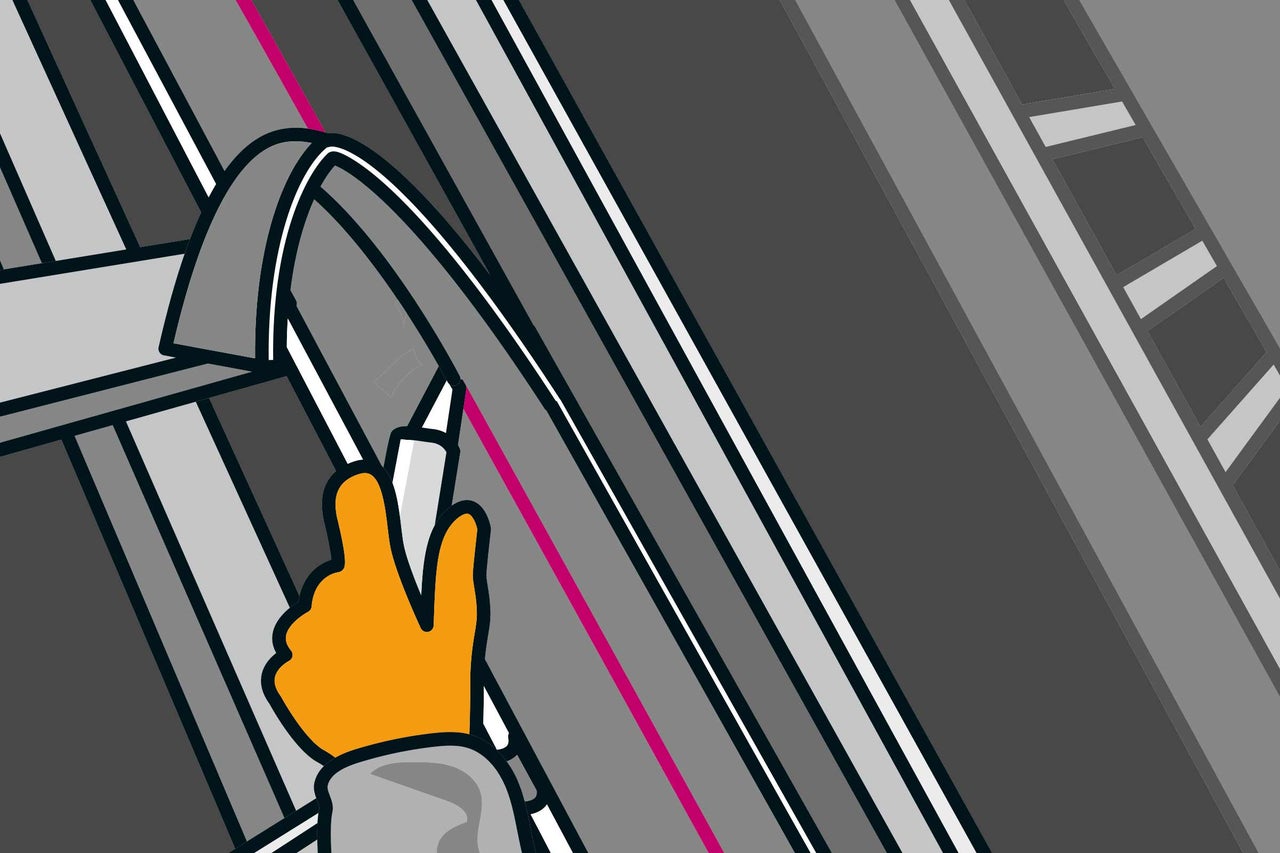

Kürze den seitlichen Schaumstoffstreifen am Eindeckrahmen so weit, dass die Ziegel aufgelegt werden können. Die Ziegel müssen zuvor passend zugeschnitten werden, am besten mit einer Steinsäge. Damit gelingen exakte, gerade Schnitte.
Eventuell müssen von den Ziegeln noch Haltenasen abgeschlagen werden, damit sie richtig aufliegen. Fallen die Ziegel am Eindeckrahmen schmal aus? Dann müssen sie mit Grat- und Kehlklammern gesichert werden. Zusätzlich zu den Klammern werden die Ziegel mit Montagekleber mit den angrenzenden Ziegeln verklebt. Fürs perfekte Finish kannst Du die Schnittkanten der Ziegel in passender Ziegelfarbe lackieren.
22
Abschließend wird der Fensterflügel auf die gleiche Weise einhängt wie beim ersten Mal: Stecke den Fensterflügel am Gelenk ein, öffne den Sicherungsstift und schließe das Fenster vorsichtig – durch die Drehbewegung beim Schließen rastet der Flügel am Gelenk vollständig ein und ist gesichert.
23

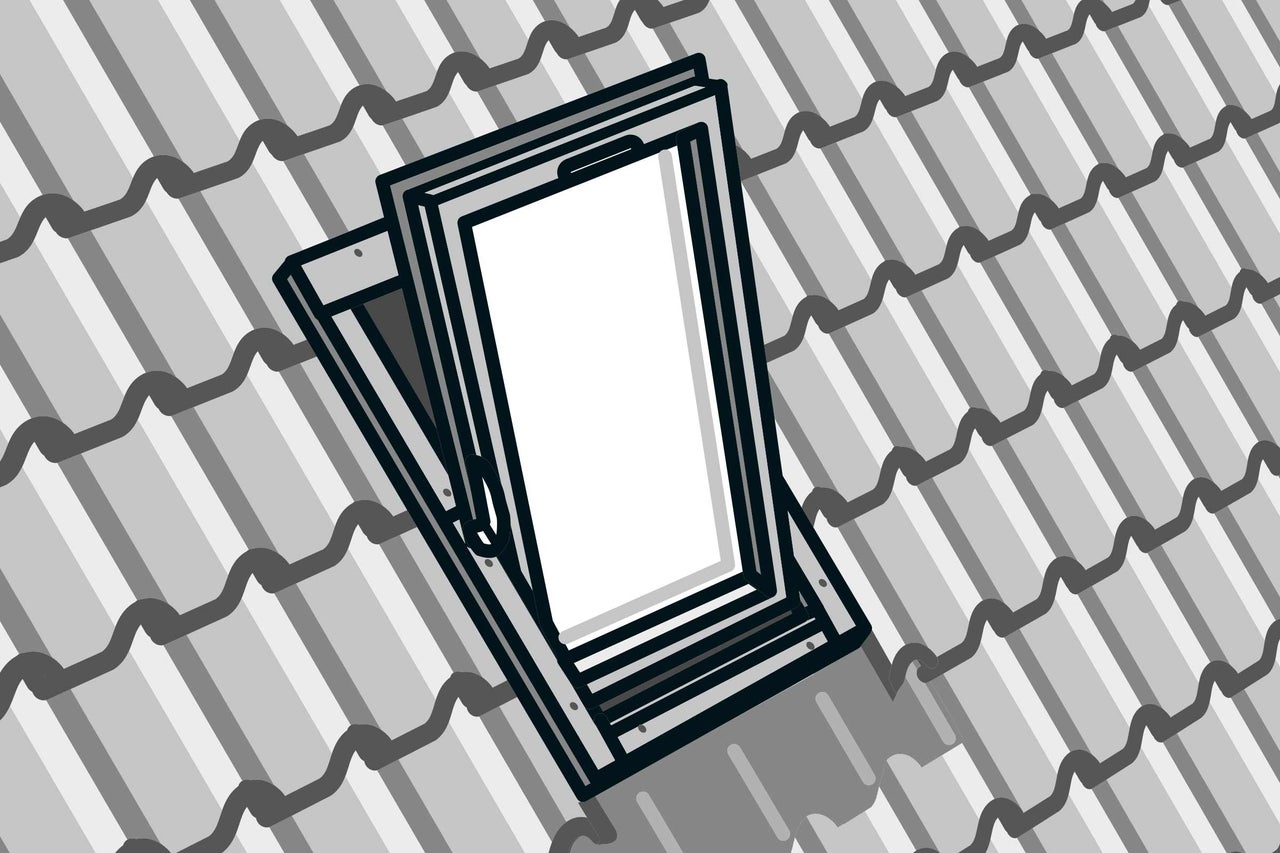

Dann ist das Fenster fertig!
