Campingbox Küche aufbauen

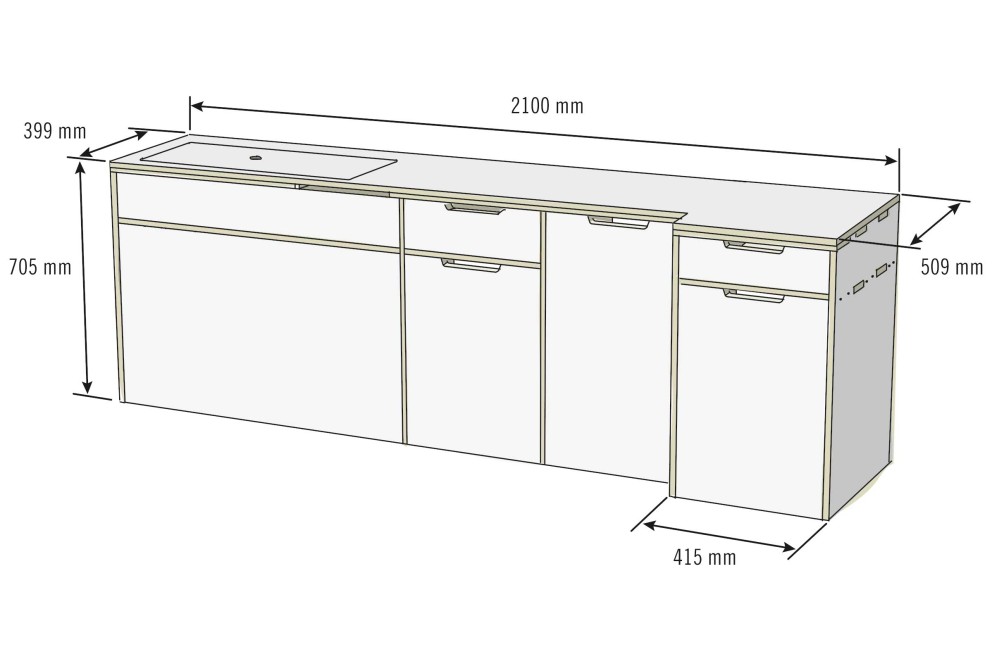

Egal in welche Ecke der Welt es Dich verschlägt, Deine Küche hast Du immer dabei. Die Küche Carl von BUILDIFY bietet nicht nur viel Platz & Stauraum, sondern bei Bedarf auch einen kleinen Tisch.
1 Tag(e)
2
Das brauchst Du
Material
Buildify Campingbox Carl Küchenmodul 210 ...
XXL-Magnetschnäpper, weiß, 10 Stück
Topfscharnier Intermat Ø 35 mm, für inne ...
Schubladenschiene Vollauszug 350 mm chro ...
Universal Eckverbinder, weiß 20x20x43 mm ...
HECO-TOPIX-plus Holzschraube Senkkopf mi ...
HECO-TOPIX-plus Holzschraube Senkkopf mi ...
HECO-TOPIX-plus Holzschraube Senkkopf mi ...
HECO-TOPIX-plus Holzschraube Senkkopf mi ...
von
Werkzeuge
Akkuschrauber
Bits & Bithalter
Hufa Gummihammer Ø 54 mm
Unterlegkeile 24-tlg. je 4 Stück in 1-2- ...
von
Vorbereitung
In dieser Abbildung siehst Du alle Einzelteile des Bausatzes für die Küche. Außerdem benötigst Du für den Aufbau die aufgeführten Zusatzartikel. Achte beim Kauf darauf, dass Dein Bausatz zum Fahrzeug passt.
Farbliche Gestaltung & Holzschutz
Natürlich kannst Du die Campingbox mit HORNBACH Lack und Lasur auch in Deiner Lieblingsfarbe streichen. Willst Du das Holz schützen, verwende HORNBACH Holzöl farblos.
Arbeitsschritte
Zwischenwände anbringen
01
Der Zusammenbau sollte mit einem Helfer erfolgen.
Die Sockelleiste (F) mit den Schlitzen nach oben auf eine ebene Unterlage legen. Die Seitenwände (A) und (E) sowie die Zwischenwände (B), (C) und (D) bereit legen. Zuerst die Seitenwand (E) mit der Nut an der Unterseite am Ende der Fußleiste einstecken. Die Seitenwand bis zum nächsten Arbeitsschritt durch einen Helfer abstützen.
Zwischenböden einsetzen
02
Den Zwischenboden (I) mit den beiden Zapfen seitlich in die Seitenwand (E) einstecken und abstützen. Die Zwischenwand (D) in die Fußleiste einstecken und auf den Zwischenboden aufstecken. Den nächsten Schrankabschnitt mit dem Zwischenboden (G) und der Seitenwand (C) anbauen. Für den letzten Schrankabschnitt die Zwischenwand (B) mit der Nut am äußeren Ende der Fußleiste einstecken und durch einen Helfer abstützen. Zum Schluss den Zwischenboden (H) und die Seitenwand (A) anfügen.
Schubladen einbauen
03
Die Einzelteile für die Montage der beiden Schubladen zurechtlegen.
Seitenwände & Rückwand an Grundplatte verschrauben
04
Verschraube die Seitenwände (M) und die Rückwand (L) an der Grundplatte (K). Die Verschraubungen erfolgen von der Seite in die Grundplatte und dann durch die Grundplatte in die Wände. Es werden Senkkopfschrauben 3,5x35 mm verwendet.
Eckverbinder montieren
05
Damit die Frontplatte befestigt werden kann, muss auf jeder Seite ein Universal-Eckverbinder angeschraubt werden. Die Eckverbinder sitzen dabei vorne bündig an der Kante der Seitenwand. Schraube sie mit Senkkopfschrauben 3x16 mm an. Die Schraubenlöcher müssen nicht vorgebohrt werden.
Frontplatte montieren
06
Danach kann die Frontplatte (N) an den Zapfen der Seitenwände und der Grundplatte aufgesteckt und an den Eckverbindern angeschraubt werden.
Schubladenschienen anbringen
07
An den Schubladen werden jeweils zwei Schubladenschienen angebracht. Ziehe die Schienen komplett auseinander und verschraube sie mit Senkkopfschrauben 4x16 mm durch den mittleren Teil des Auszuges direkt über der Bodenplatte der Schublade. Dann am vorderen Auszug ebenfalls an der Schublade verschrauben. Achte darauf, dass die Schienen parallel zur Schublade montiert werden.
Schubladen anbringen
08
Setze die Schubladen in die Schranköffnungen ein und unterlege sie mit 2 mm dicken Keilen. Verschraube die Schubladenschienen am hinteren, dicken Teil an den Seitenwänden der jeweiligen Schranköffnung. Verwende Senkkopfschrauben 4x16 mm. Achte darauf, dass die Schienen parallel zur Schranköffnung montiert werden und sich die Schublade leichtgängig verschieben lässt.
Magnetschnäpper für besseren Halt
Wir empfehlen den Einbau von zwei zusätzlichen Magnetschnäppern hinter jeder Schublade. Dadurch wird verhindert, dass sich die Schublade während der Fahrt öffnet. Schiebe dazu die Schublade komplett in die Öffnung und montiere dann die Magnetschnäpper.
Topfscharniere montieren
09
Montiere die Topfscharniere an der Klapptür (Q) mit Senkkopfschrauben 3x16 mm. Markiere die Schraubenpositionen durch die Montageplatten der Scharniere am Korpus und bohre sie vor. Dann die Topfscharniere anschrauben.
Korpusabdeckung montieren
10
Lege die Korpusabdeckung (O) auf den Schrank auf und stecke die Abdeckung in die Zapfen der Schrankwände ein. Sie wird durch die vorgesehenen Schraubenlöcher von oben und zusätzlich durch die Seitenwände verschraubt. Die Verschraubungen erfolgen mit Senkkopfschrauben 3,5x35 mm.
Türen befestigen
11
Bereite die Befestigungslöcher für die Türen am Schrankkorpus vor. Montiere dazu die Topfscharniere an den beiden Türen (R) und der Tür (S). Verwende dazu Senkkopfschrauben 3x16 mm. Platziere die Türen mit einem Helfer jeweils an den Montagestellen und markiere die Schraubenpositionen durch die Montageplatten der Scharniere.
Schraubenlöcher vorbohren
12
Bohre die Schraubenlöcher an den Markierungen vor und verschraube dann die Scharniere am Korpus mit Senkkopfschrauben 3x16 mm.
Magnetschnäpper montieren
13
Als Anschlag für die Türen werden Magnetschnäpper montiert. Die beiliegenden Metallplättchen werden an den Türen so angebracht, dass diese an den Magneten festgehalten werden.
Topfscharniere montieren
14
Montiere die beiden Topfscharniere an der Tür (E2). Verwende dazu Senkkopfschrauben 3x16 mm.
Scharniere verschrauben
15
Platziere die Tür mit einem Helfer in der Türöffnung (E1) und markiere die Schraubenpositionen durch die Montageplatten der Scharniere. Bohre die Schraubenlöcher an den Markierungen vor und verschraube dann die Scharniere am Korpus mit Senkkopfschrauben 3x16 mm.
Türen müssen bündig abschließen
16
Nach dem Montieren müssen die Türen vorne am Korpus bündig abschließen.
Abdeckplatten verschrauben
17
Die beiden Abdeckplatten (T) und (U) werden nach dem Einsetzen durch die Seitenwand (E) und die Zwischenwand (D) verschraubt. Verwende Senkkopfschrauben 3,5x35 mm. Die Schraubenlöcher sind vorgebohrt.
Arbeitsplatte montieren
18
Lege die Arbeitsplatte (P1) deckungsgleich auf die Korpusabdeckung (O) auf und verschraube sie von unten mit Senkkopfschrauben 3x25 mm.
Arbeitsplatte als Tisch nutzen
19
Die Abdeckplatte (P2) kann abgenommen und in den Schlitz an der Vorderkante eingeschoben werden. Die Platte kann dann herausgezogen und als Tisch verwendet werden.
