Ausziehbares Camper Bett für VW aufbauen
Entdecke das Bett für die Welt. Mit dem ausziehbaren Bett Grace von BUILDIFY bist Du für jedes Abenteuer gerüstet. Hier hast Du jede Menge Platz zum Schlafen, Sitzen oder Verstauen. Zusammenstecken, losfahren, ausziehen, ausruhen.

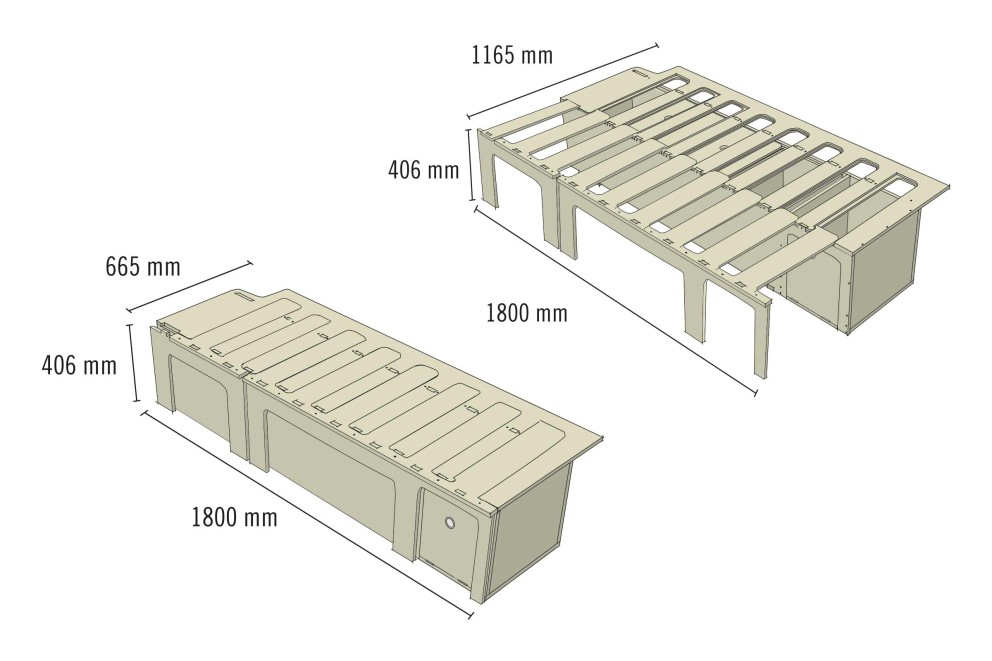

Das Längsbett Grace von BUILDIFY lässt Dich auf einer Fläche von 116,5 cm auf 180 cm nicht nur ruhig schlafen. Dank einer ausziehbaren hinteren Schublade mit 140 cm Länge, hast Du viel Stauraum und Platz für z. B. Deinen Campingkocher.
Nicht das passende für Dich? BUILDIFY hat noch weitere praktische Camper Betten, auch für andere Fahrzeutypen. Hier geht's zu den Anleitungen:
Das brauchst Du
Material
Buildify Campingbox Grace Bettsystem lin ...
Sonstige Möbelscharniere
Möbelschlösser
Schubladenführungen
Senkkopfschrauben
von
Werkzeuge
Akkuschrauber
Bits & Bithalter
Hämmer
Maßband, Meter & Maßstab
Universal-Eckverbinder H 20 x B 43 x T 2 ...
von
Vorbereitung

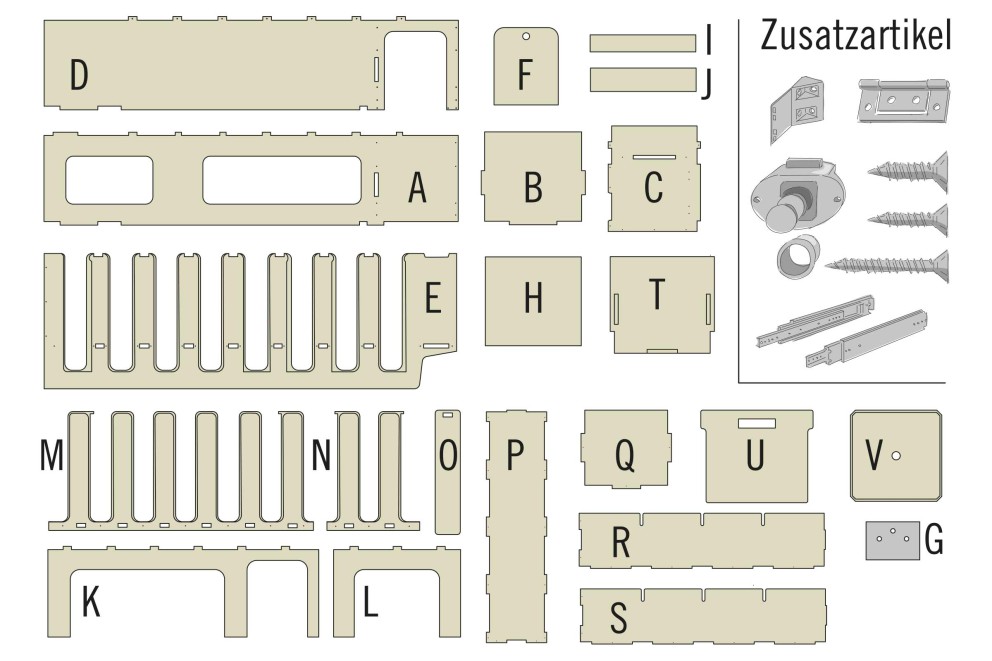

In dieser Abbildung siehst Du alle Einzelteile des Bausatzes für das ausziehbare Camper Bett. Außerdem benötigst Du für den Aufbau die aufgeführten Zusatzartikel. Achte beim Kauf darauf, dass Dein Bausatz zum Fahrzeug passt.
Farbliche Gestaltung & Holzschutz
Natürlich kannst Du das ausziehbare Camper Bett mit HORNBACH Lack und Lasur auch in Deiner Lieblingsfarbe streichen. Willst Du das Holz schützen, verwende HORNBACH Holzöl farblos.
Ausziehbares Camper Bett montieren
Seitenelement platzieren
01

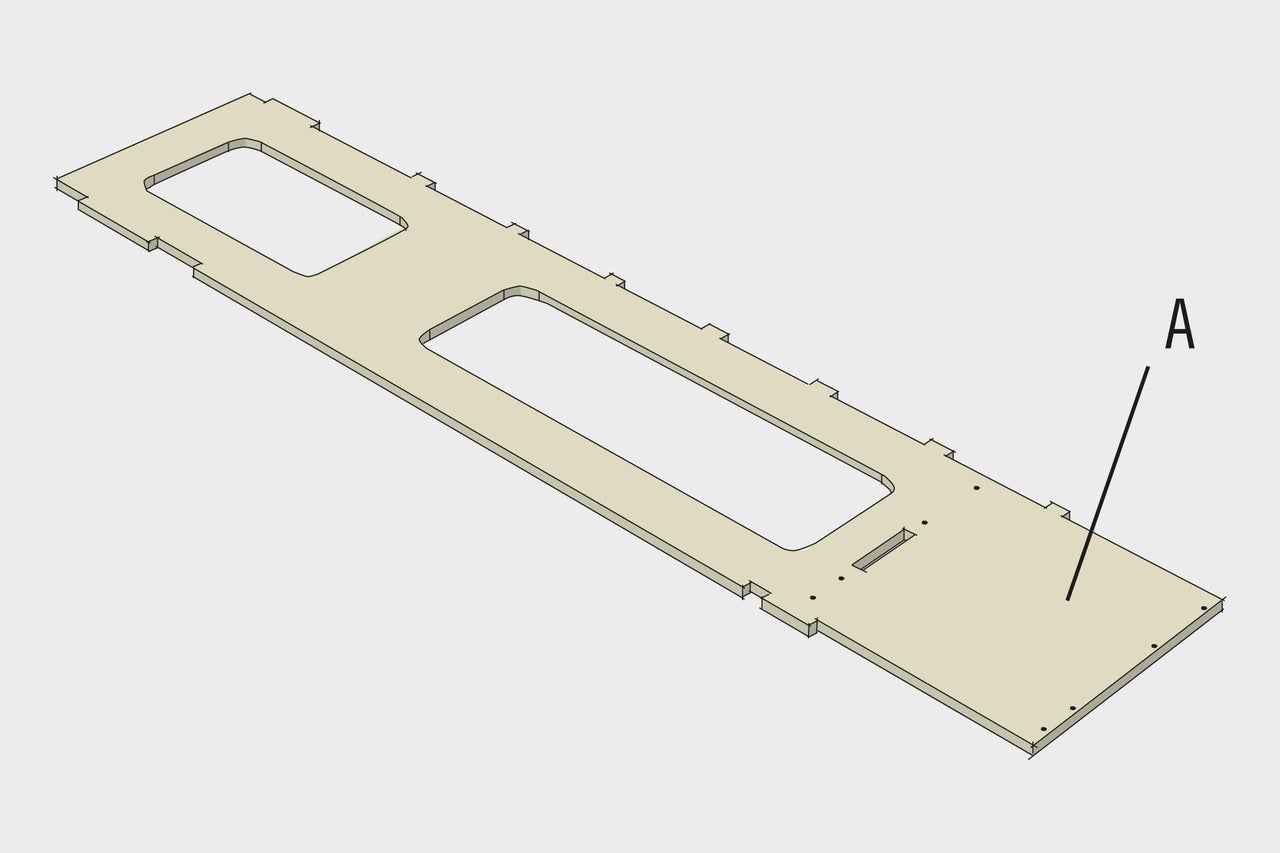

Lege das Seitenteil (A) auf einen glatten, sauberen Untergrund. Zum Schutz des Werkstückes und des Bodens kannst Du einen Kartonbogen in passender Größe unterlegen. Das Seitenelement weist zwei Durchlässe auf. Platziere es so, dass der schmälere Durchlass links liegt und die Seite mit den acht Zapfen nach hinten zeigt.
Zwischenwand und Seitenteil verbinden
02

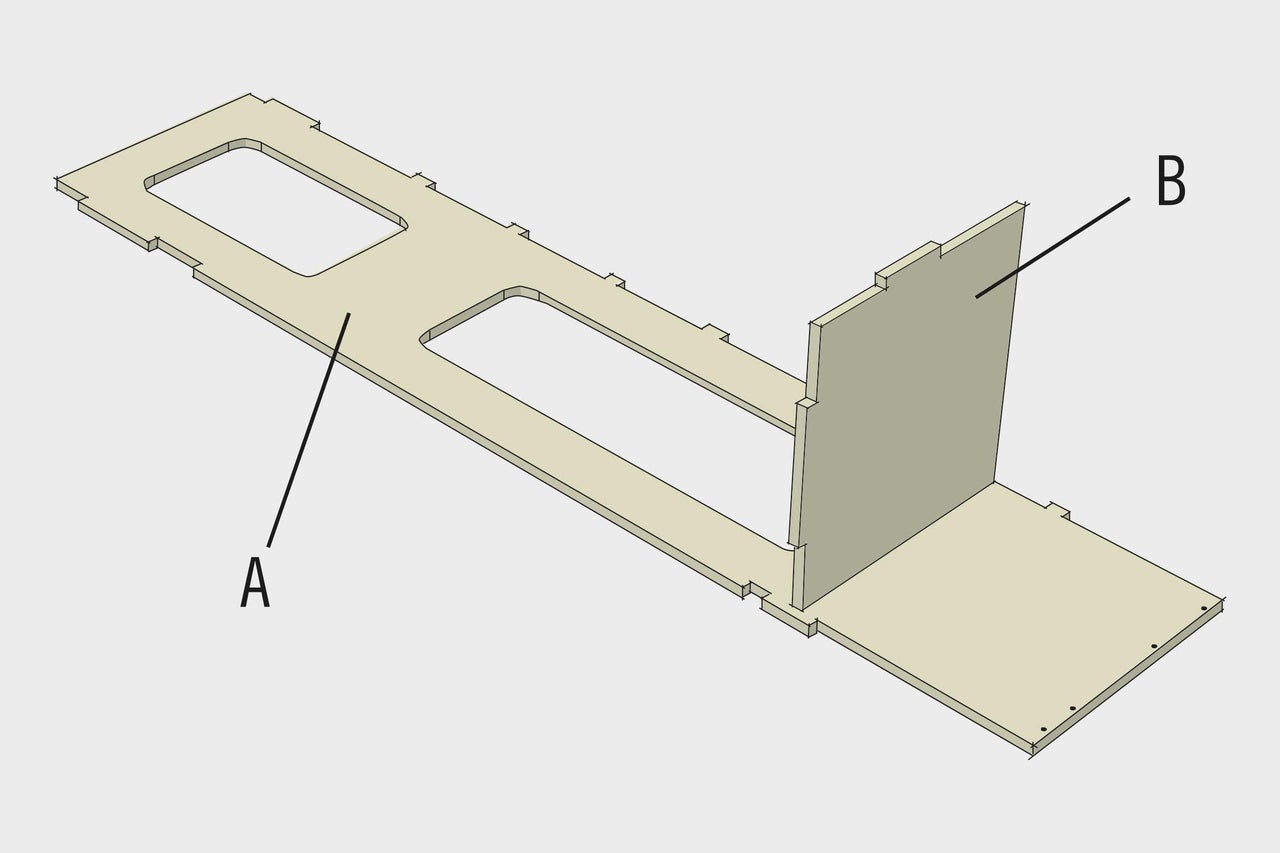

Stecke die Zwischenwand (B) auf das Seitenteil (A). In der Zwischenwand ist dafür ein Zapfen vorgesehen, der genau in die dafür vorgesehene Ausfräsung im Grundelement passt. Die Seite mit dem längeren Zapfen zeigt dabei nach vorne.
Zwischenwand und Seitenteil verschrauben
03

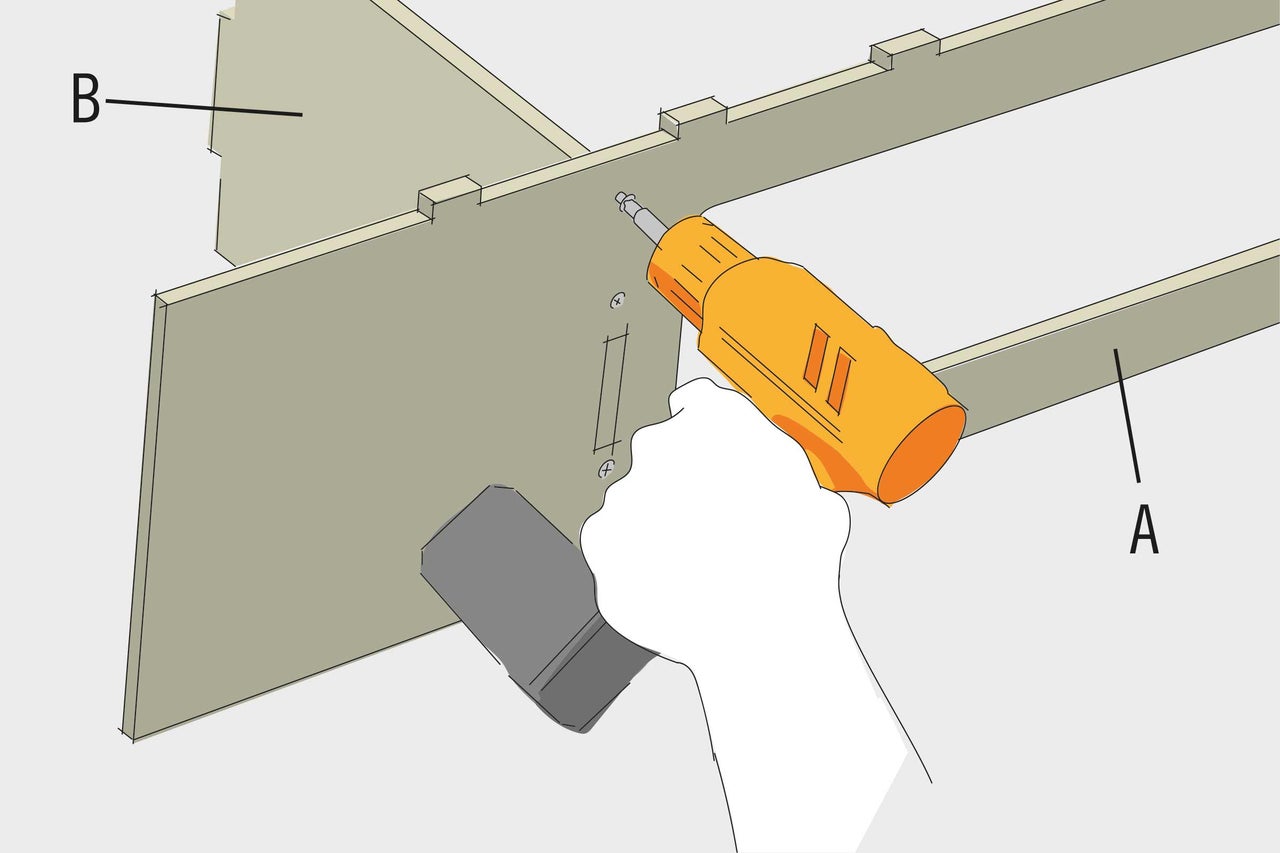

Kippe die Konstruktion nach vorne und verschraube das Seitenteil (A) von hinten mit der Zwischenwand (B) durch die dafür vorgesehenen Bohrlöcher. Dafür benötigst Du vier Holzschrauben 3x25 mm. Kippe die Konstruktion zurück. Das Seitenteil (A) liegt nun wieder flach auf der Unterlage.
Bodenelement verschrauben
04
Das Bodenelement (C) wird rechtwinkelig zu (A) und (B) aufgesteckt, sodass der längere Zapfen der Zwischenwand (B) in die dafür vorgesehene Ausfräsung in (C) greift. Verschraube das Bodenelement (C) durch die beiden Bohrlöcher neben der Verzapfung mit (B). Nimm dafür Holzschrauben 3x25 mm. Mit derselben Schraubensorte verbindest Du auch (C) mit (A) durch die vier dafür vorgesehenen Bohrlöcher.
Zweites Seitenteil einbauen
05
Kippe die Konstruktion wieder nach vorne und füge das Seitenteil (D) parallel zum Seitenteil (A) an. Die Zapfen in (B) und (C) greifen genau in die Ausfräsungen des Seitenteils (D), in dem sich Bohrlöcher befinden, durch die es mit der Konstruktion verschraubt wird. Verwende wieder Holzschrauben 3x25 mm.
Rostelement verschrauben
06

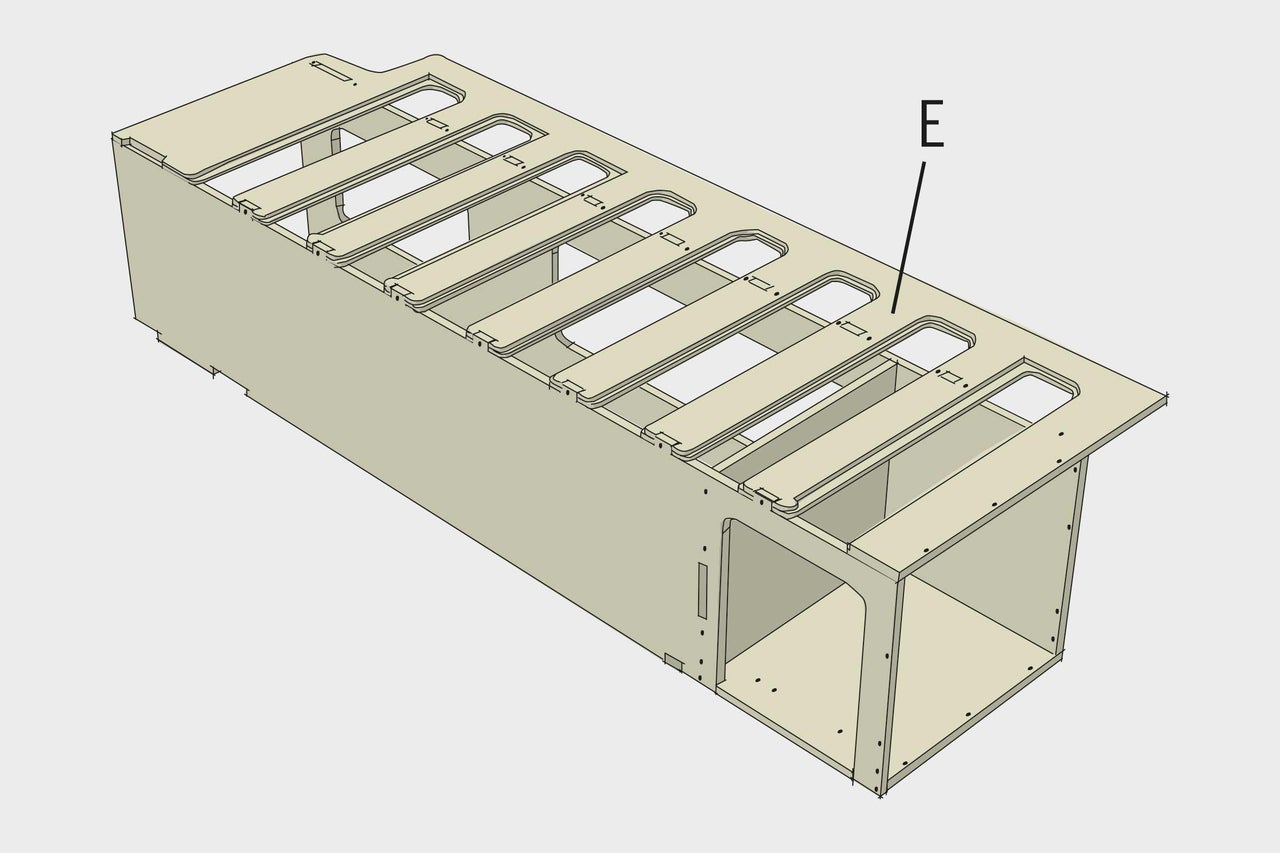

Von oben wird das Rostelement (E) aufgesteckt und durch die vorgesehenen Bohrlöcher mit 3x25 mm Holzschrauben verschraubt.
Klappe befestigen
07

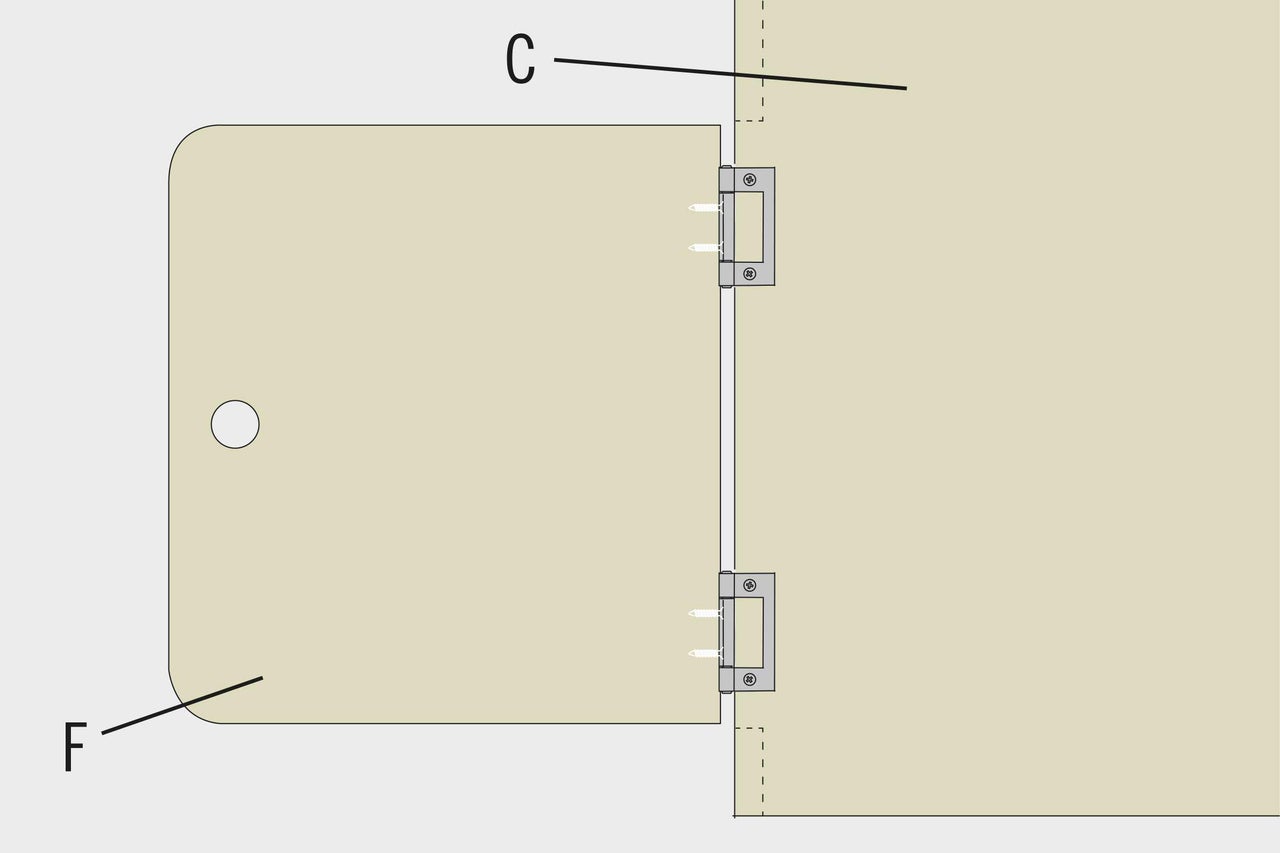

Die Klappe (F) wird mit zwei Lamellentürscharnieren am Bodenelement (C) befestigt.
Frontklappe montieren und Korpus vervollständigen
Scharniere anbringen
08
Schraube die Lamellentürscharniere zunächst an die Kante des Bodenelementes (C), unten innerhalb der Klappenöffnung des Seitenteils (D). Die Scharnierachsen funktionieren dabei als Anschlag. Rücke die Scharniere so weit an das Bodenelement (C), sodass die Achsen bündig anstoßen und verschraube jeweils das äußere Scharnierteil mit dem Korpus. Verwende hierfür Senkkopf Holzschrauben 3x16 mm.
Hilfskonstruktion bauen
09

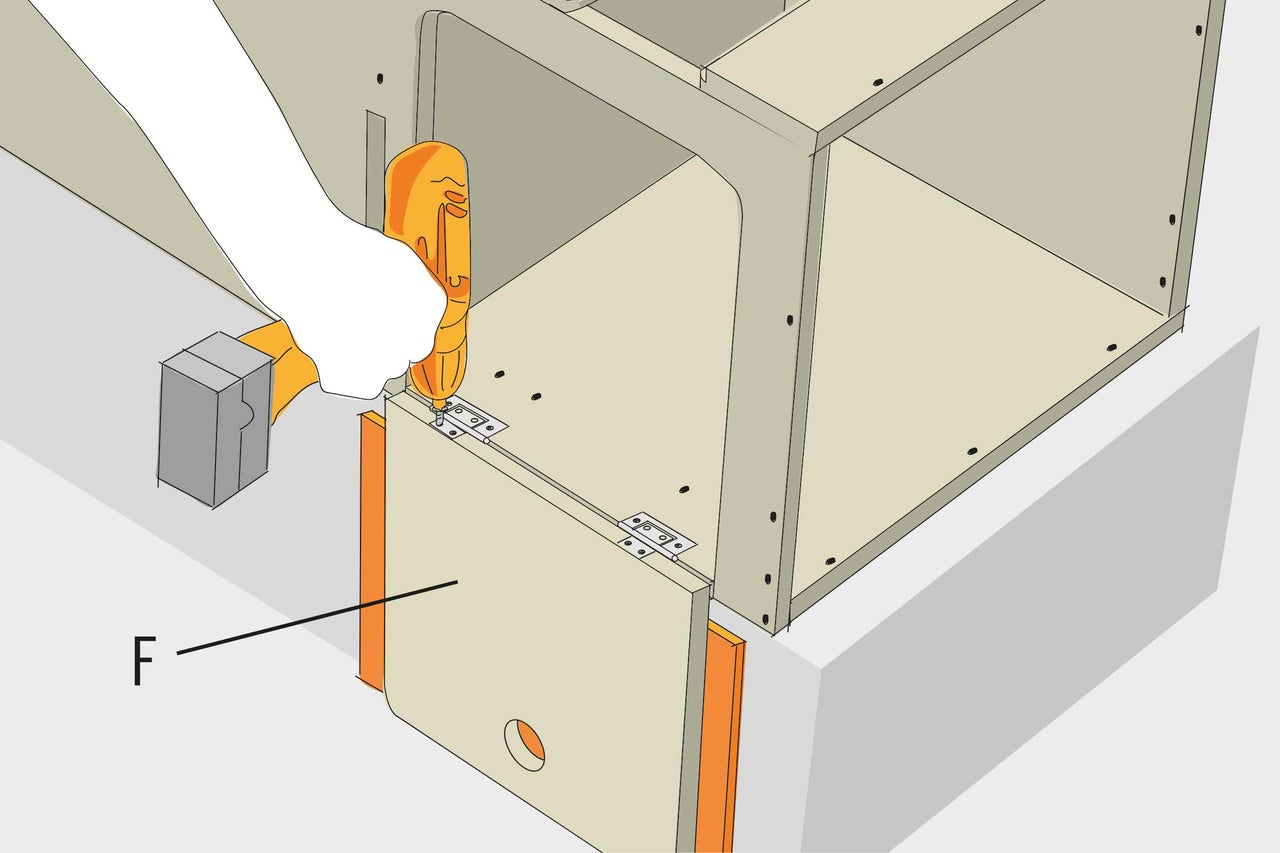

Um die Klappe (F) bequem an die Lamellentürscharniere schrauben zu können, kannst Du Dir eine Hilfskonstruktion aus Holz oder Karton bauen. So wird der Korpus hochgebockt und die Klappe (F) an ihrer Schmalseite mit den Scharnieren verschraubt. Verwende hierfür wieder Senkkopf Holzschrauben 3x16 mm.
Scharniere anpassen
10

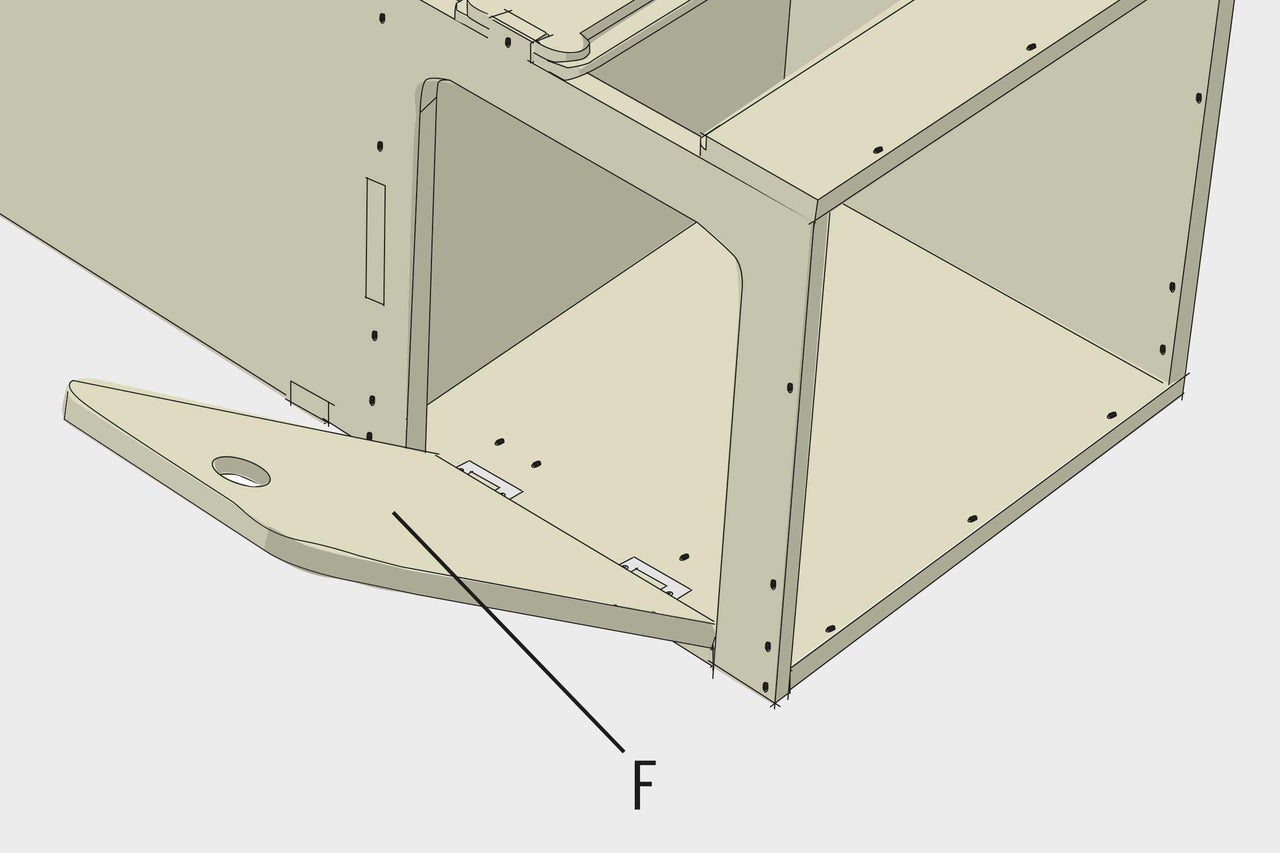

Um den richtigen Abstand einzuhalten, kannst Du ein Brettchen in der Stärke der Scharnierachsen dazwischen klemmen. Prüfe, ob sich die Klappe (F) öffnen und schließen lässt, ohne zuhaken. Gegebenenfalls musst Du die Verschraubung der Scharniere noch etwas nachbessern.
Anschlag verschrauben
11

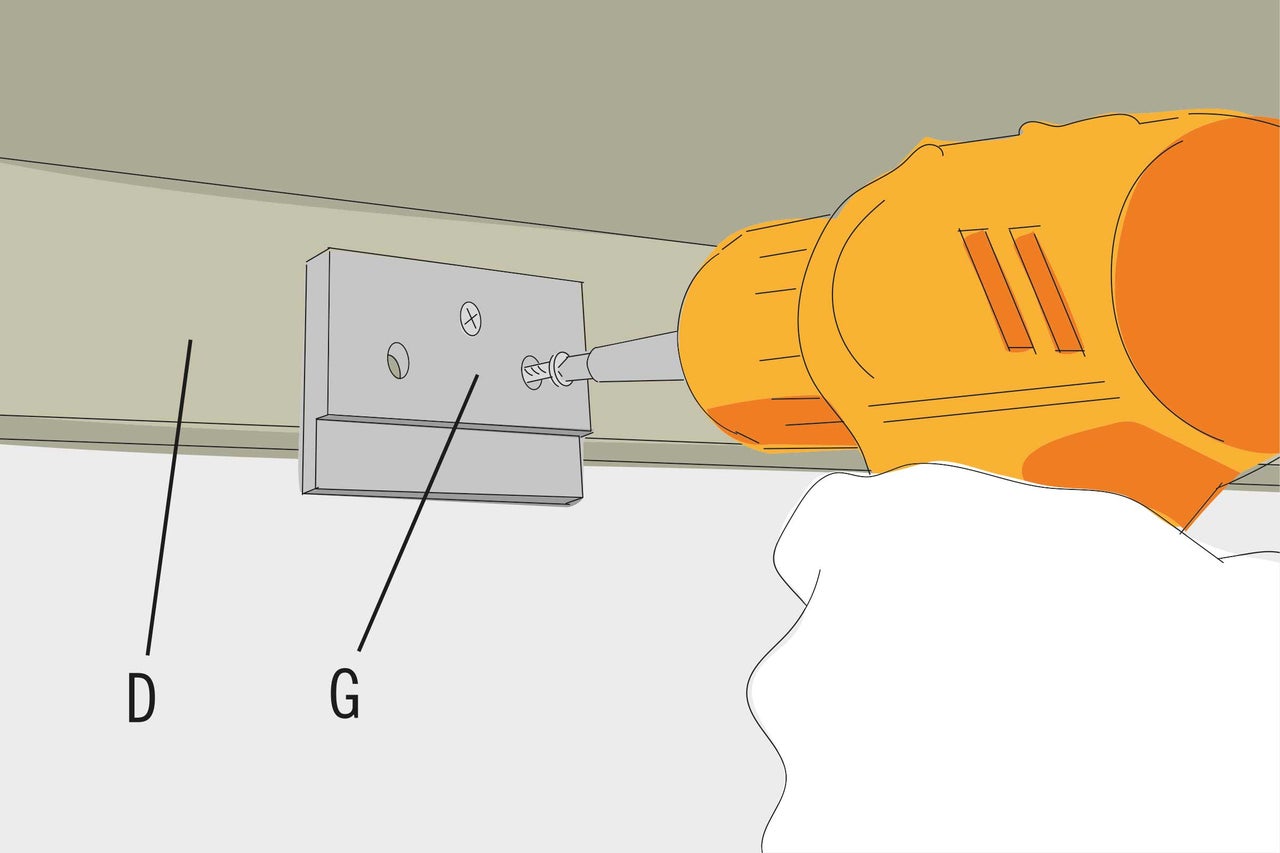

Der Anschlag (G) für das Möbelschloss der Klappe wird im Stauraum von innen oben in der Mitte der Klappenöffnung an das Seitenteil (D) geschraubt. Du brauchst dafür drei Holzschrauben Senkkopf 3x16 mm.
Möbelschloss anbringen
12

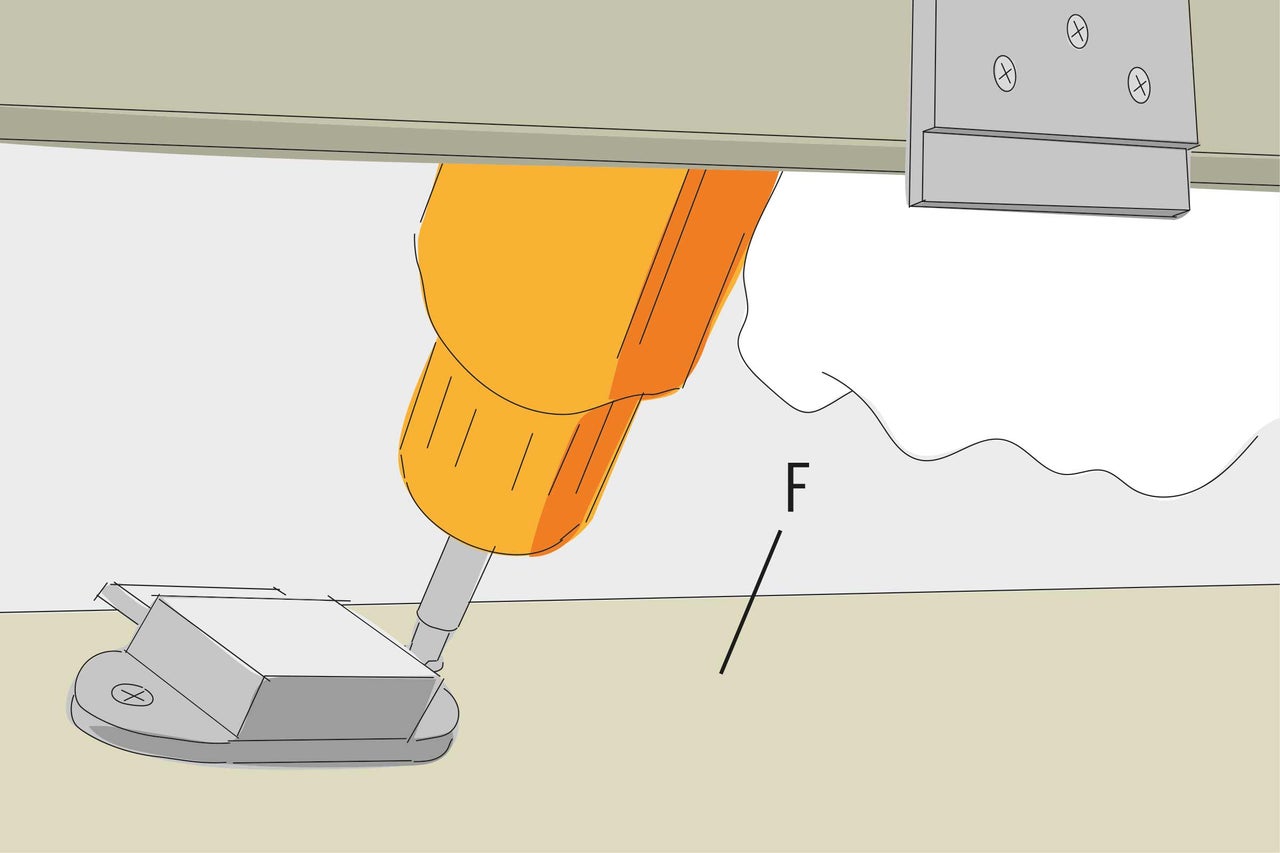

An der oberen Kante der Klappe (F) ist eine runde Ausfräsung für das Möbelschloss vorgesehen. Dieses wird mit Holzschrauben Senkkopf 3x16 mm an der Klappe (F) verschraubt. Von außen lässt sich das Schloss per Knopfdruck bedienen.
Abschlussplatte einsetzen
13

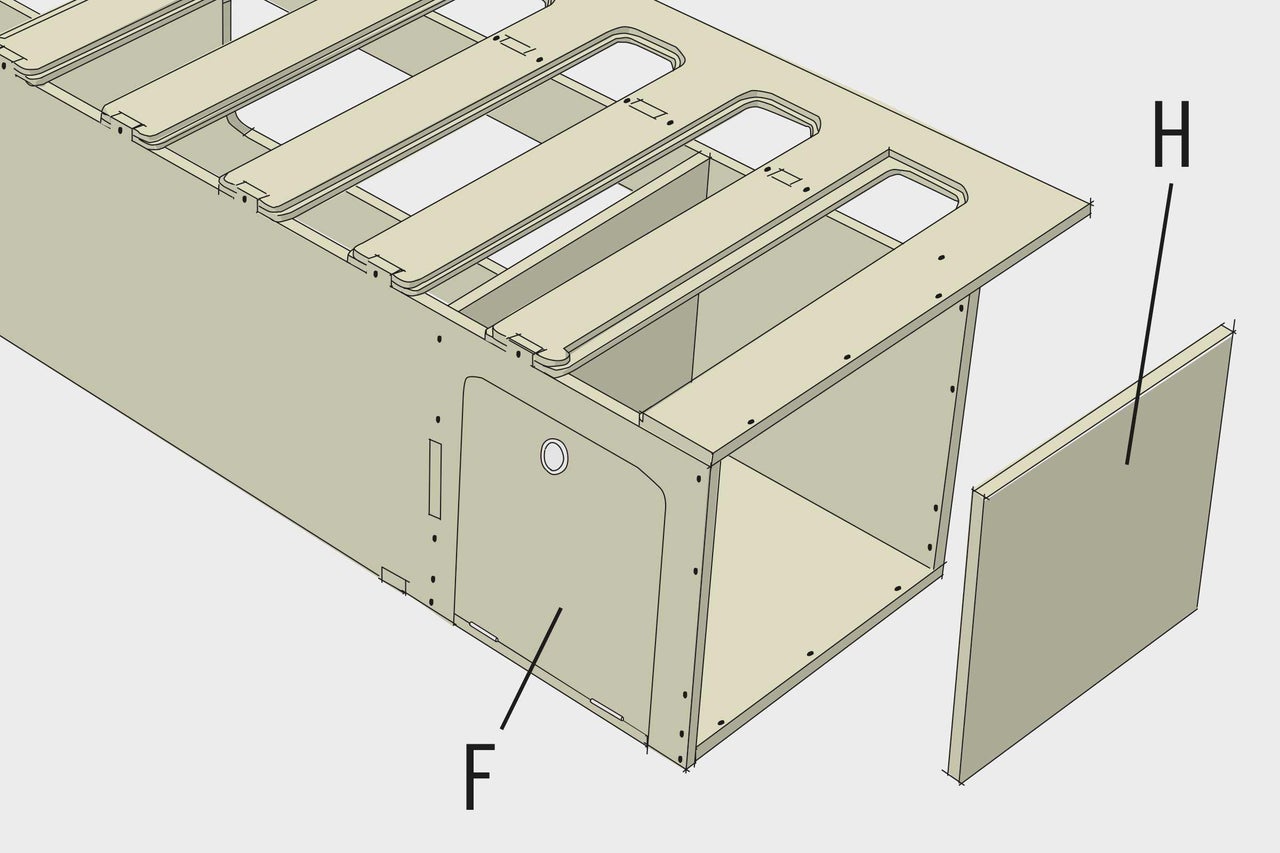

Setze die Abschlussplatte (H) an dem Ende der Konstruktion ein, wo sich auch die Klappe (F) befindet. Sie passt genau in den Freiraum und muss bündig vorne abschließen. Verschraube die Abschlussplatte(H) umlaufend mit der Konstruktion. Verwende dafür 3x25 mm Holzschrauben.
Stützbretter einsetzen
14

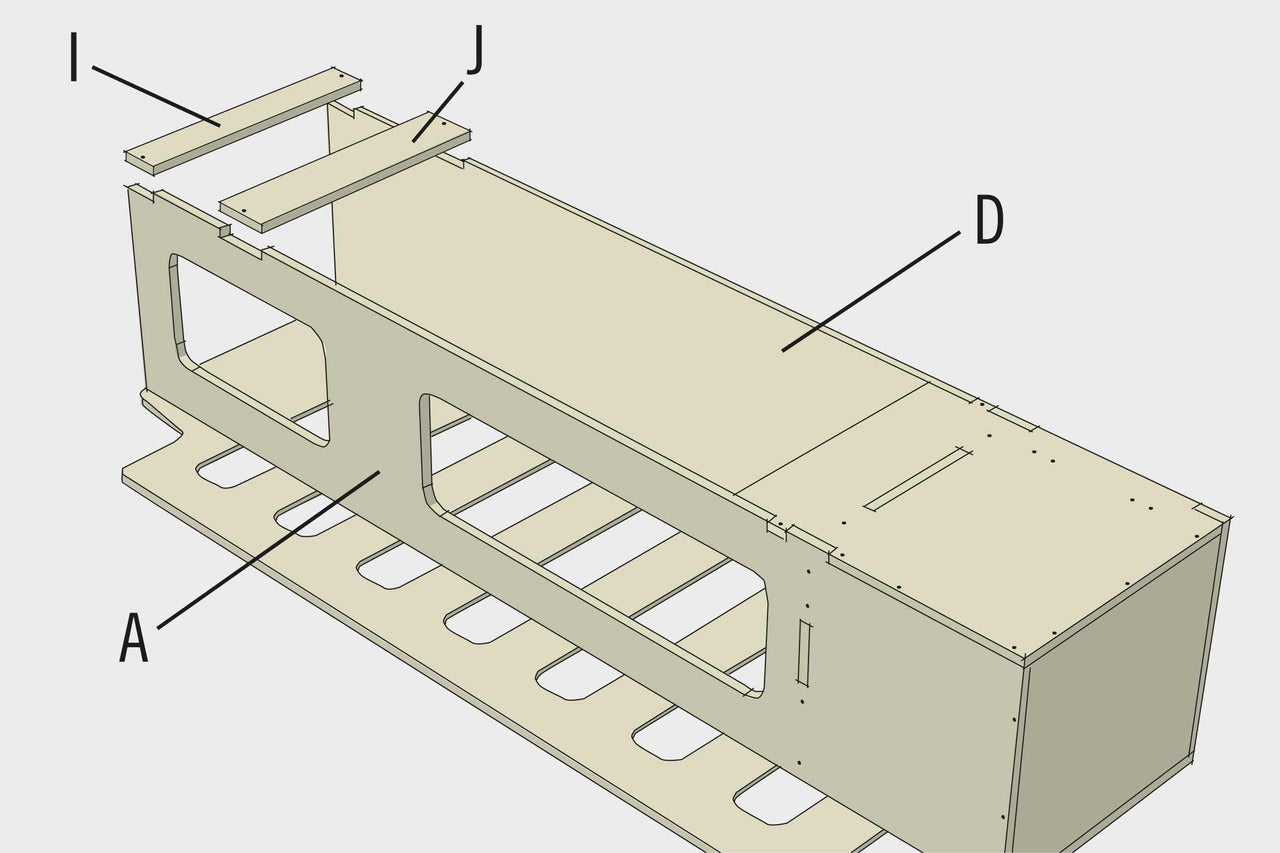

Drehe die Konstruktion nun um 180°, sodass das Rostelement (E) nach unten zeigt. Füge am Ende die beiden Stützbretter (I) und (J) ein und verschraube sie mit Holzschrauben 3x25 mm. Die Bretter verbinden die Seitenteile (A) und (D) und stabilisieren das Stauraum-Bett. Beachte, dass das etwas schmälere Stützbrett (I) am Ende sitzt.
Ausziehbares Rostelement montieren
Rostelement zusammenbauen
15

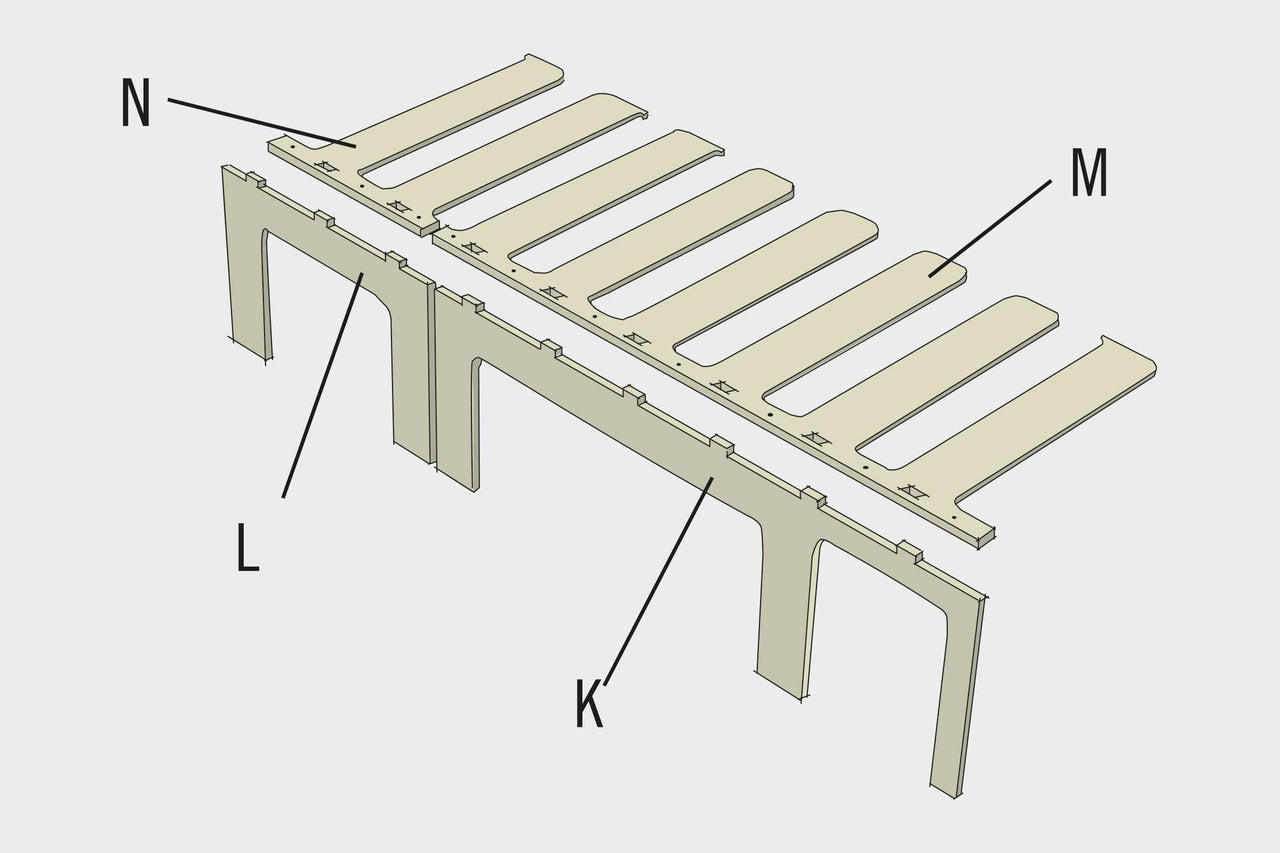

Das ausziehbare Rostelement besteht aus vier Einzelteilen. Stecke (N) auf (L) und (M) auf (K). Die Verzapfungen passen genau ineinander. Anschließend verschraubst Du die Elemente von oben durch die vorgesehenen Bohrlöcher mit Holzschrauben 3x25 mm.
Arretierungsstück einsetzen
16

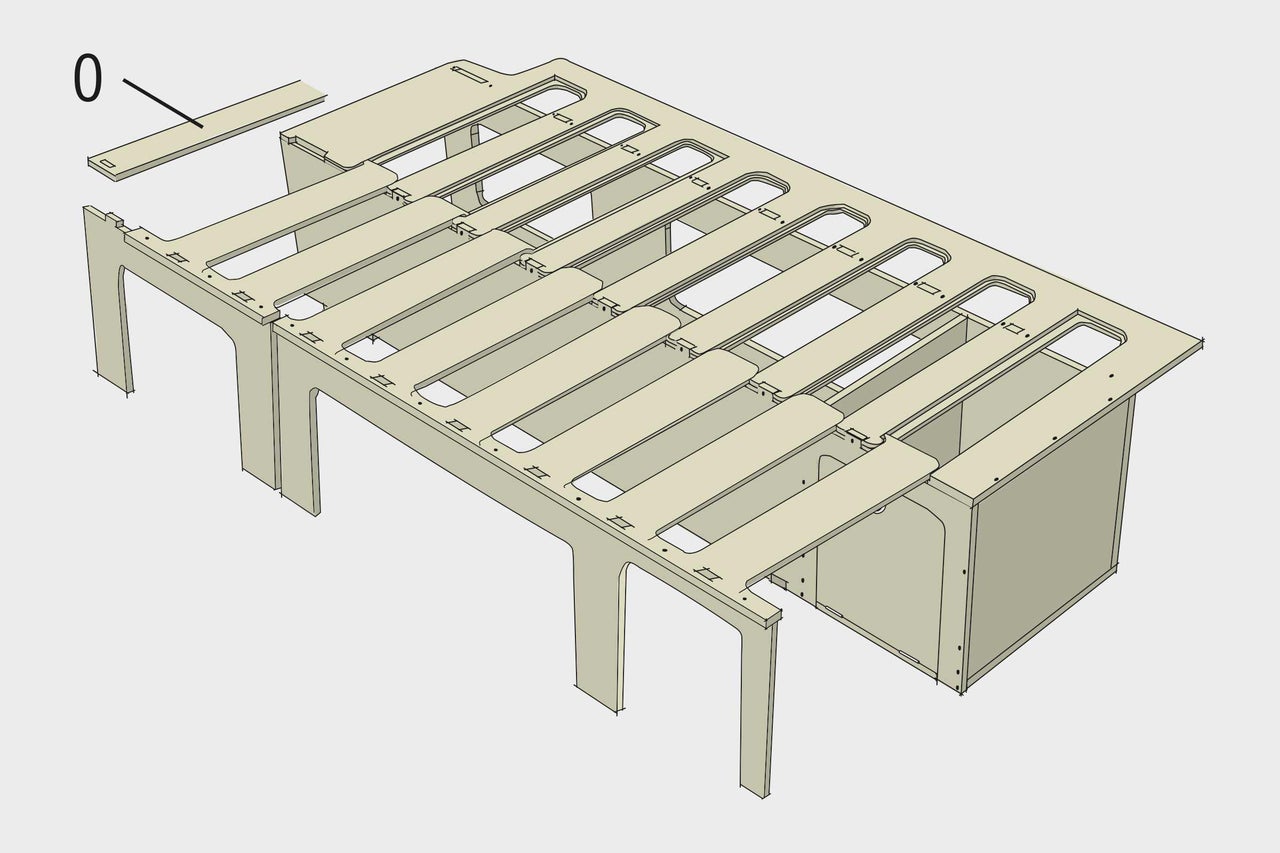

In ausgefahrenem Zustand des Rostes wird das Arretierungsstück (O) eingesetzt, um die Konstruktion zu stabilisieren. Dieses kann optional zur Aufbewahrung mit Klettband am Korpus befestigt werden, um es bei Bedarf gleich zur Hand zu haben.
Schublade montieren
Schublade zusammenbauen
17

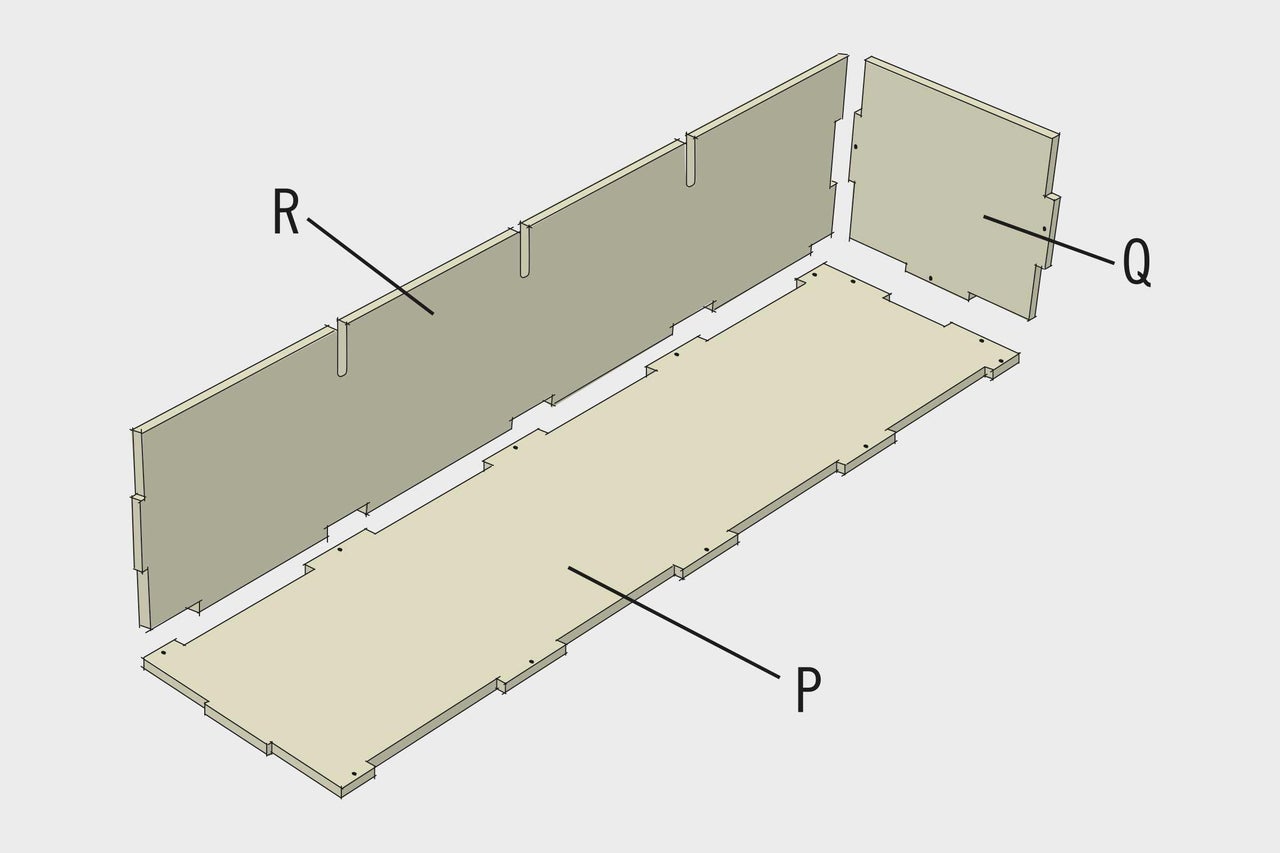

Montiere nun noch die Schublade. Dafür legst Du die Bodenplatte (P) auf Deine glatte, saubere Unterlage, fügst zunächst die Abschlussplatte (Q) und dann die Seitenwand (R) an. Die Verzapfungen greifen wieder genau ineinander.
Schublade verschrauben
18

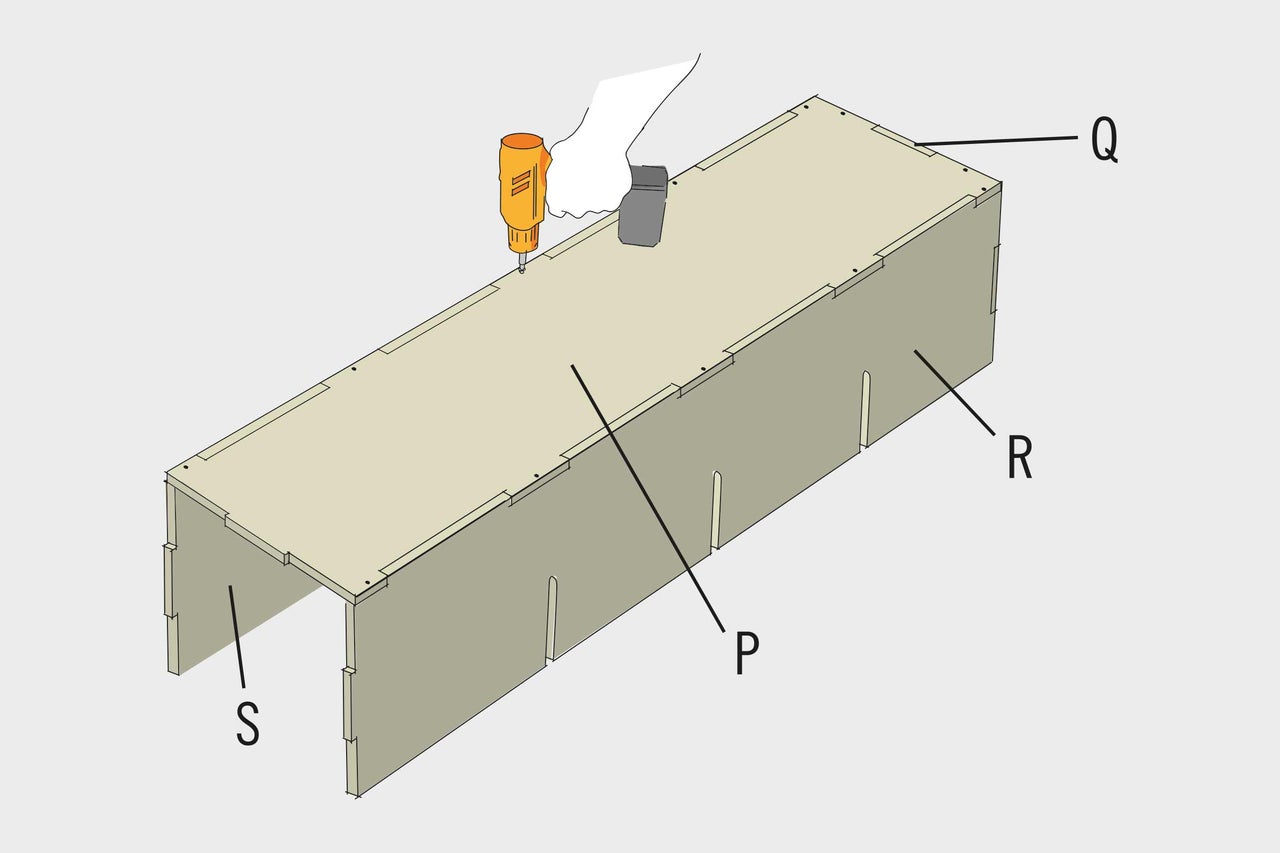

Füge analog dazu auch die Seitenwand (S) an und drehe die Konstruktion dann um 180°, sodass die Bodenplatte (P) nach oben zeigt, um die Abschlussplatte (Q) und die Seitenwände (R) und (S) mit der Bodenplatte (P) durch die vorgesehenen Bohrlöcher zu verschrauben. Nimm hierfür Holzschrauben 3x25 mm.
Frontplatte anbringen
19

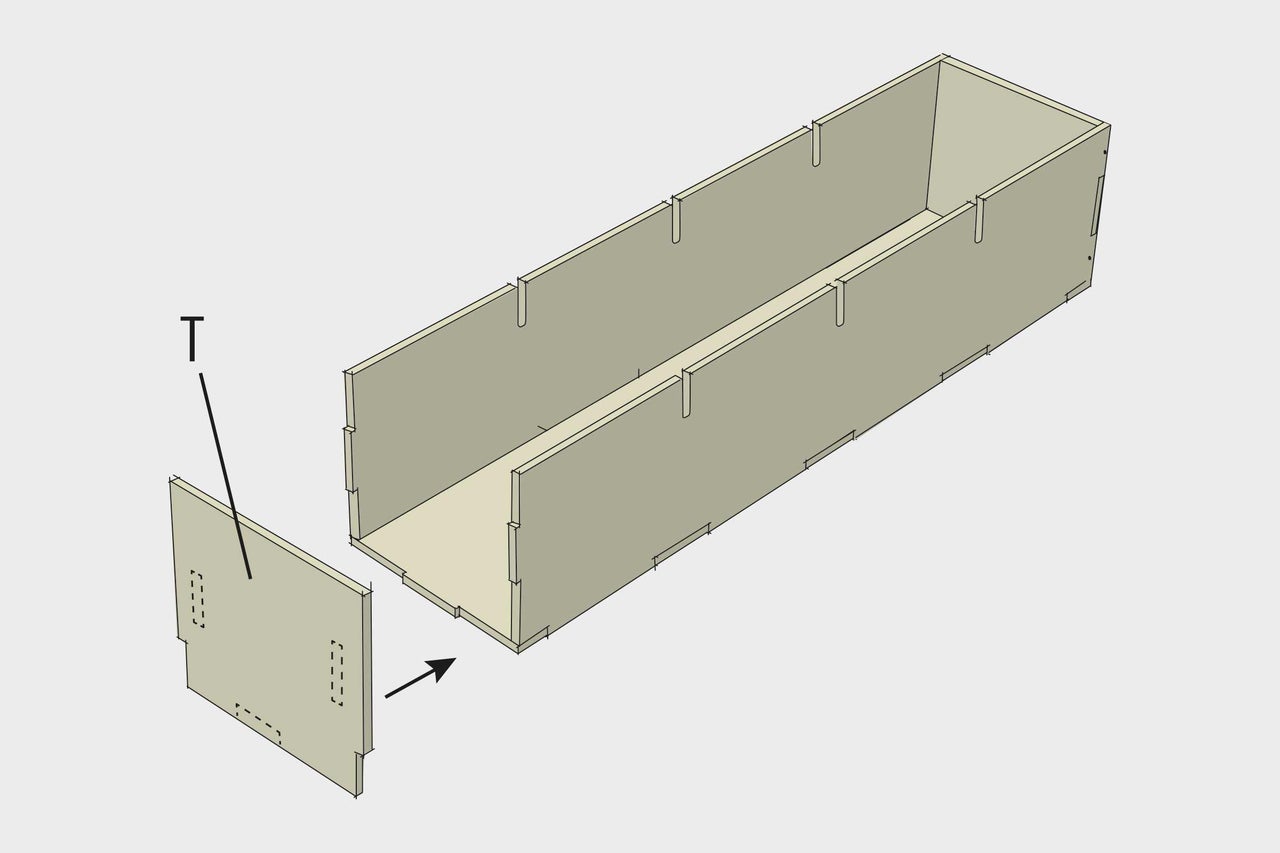

Vervollständige den Schubladenkorpus noch durch Aufstecken der Frontplatte (T). Mit einem Gummihammer kannst du vorsichtig nacharbeiten, bis die Frontplatte gut sitzt.
Eckverbinder verschrauben
20

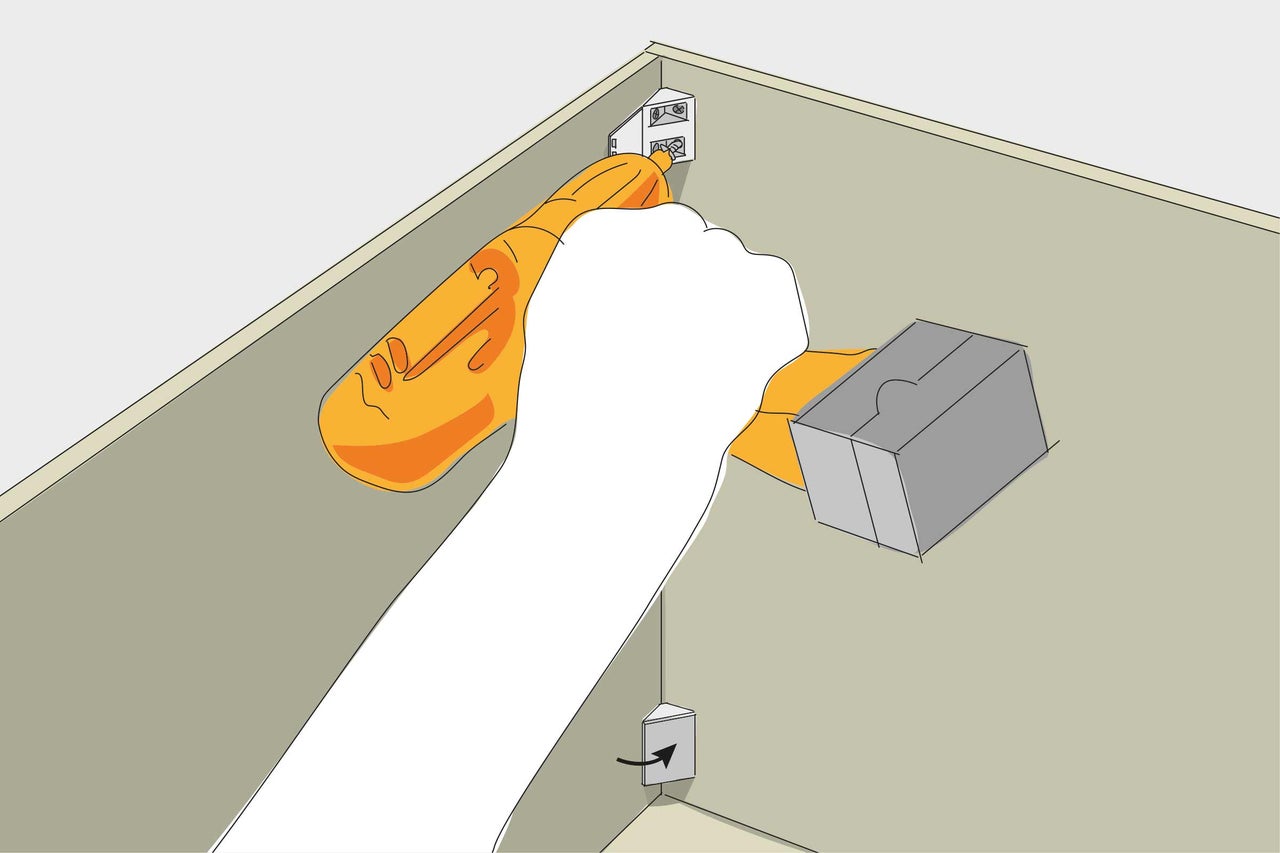

In allen vier Innenecken werden je zwei Eckverbinder verschraubt, um der Schublade noch mehr Stabilität zu verleihen. Benutze dafürHolzschrauben 3x16 mm. Die Eckverbinder haben Klappen, die nachdem Verschrauben durch Andrücken geschlossen werden.
Trennwände einschieben
21

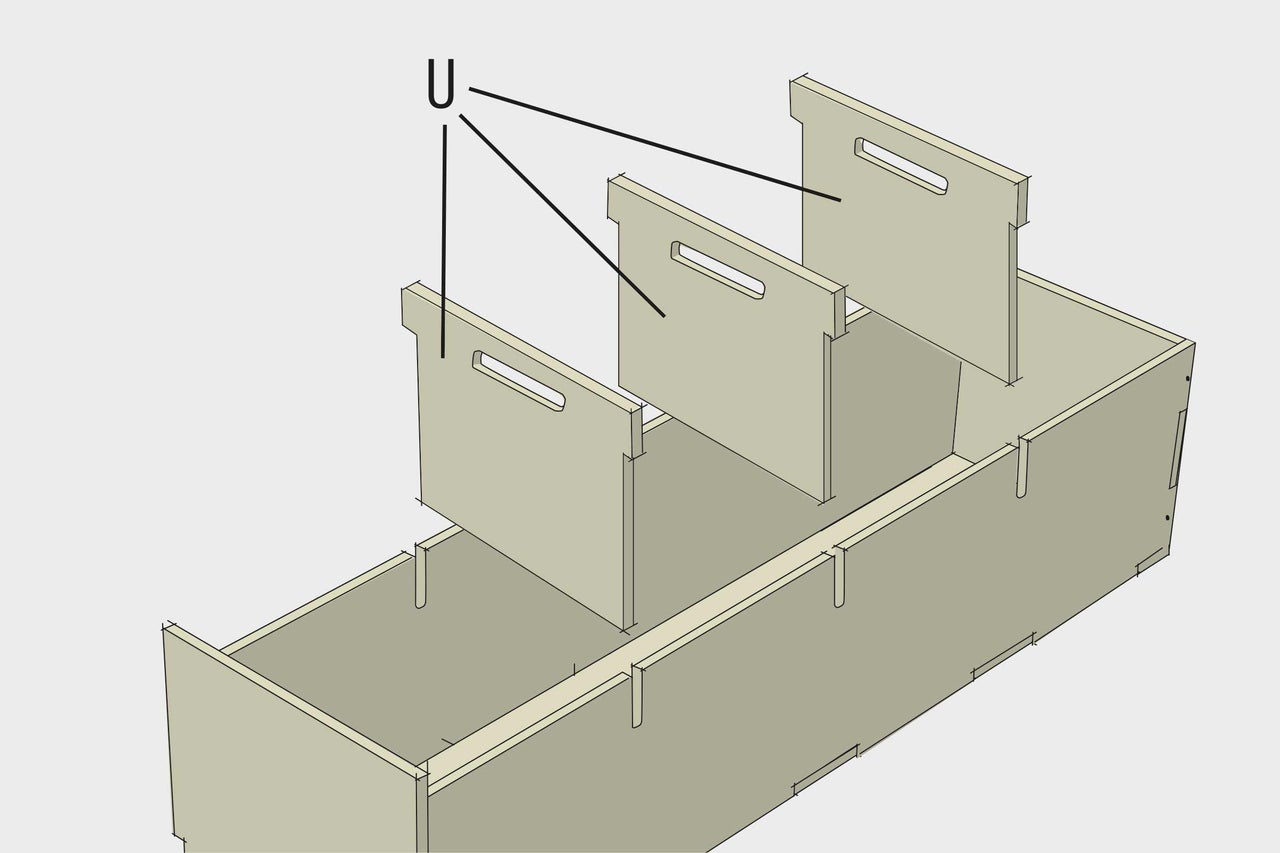

Die drei Trennwände (U) werden von oben an den vorgesehenen Stellen eingeschoben. So erhältst Du vier getrennte Fächer in der Schublade.
Deckel auflegen
22

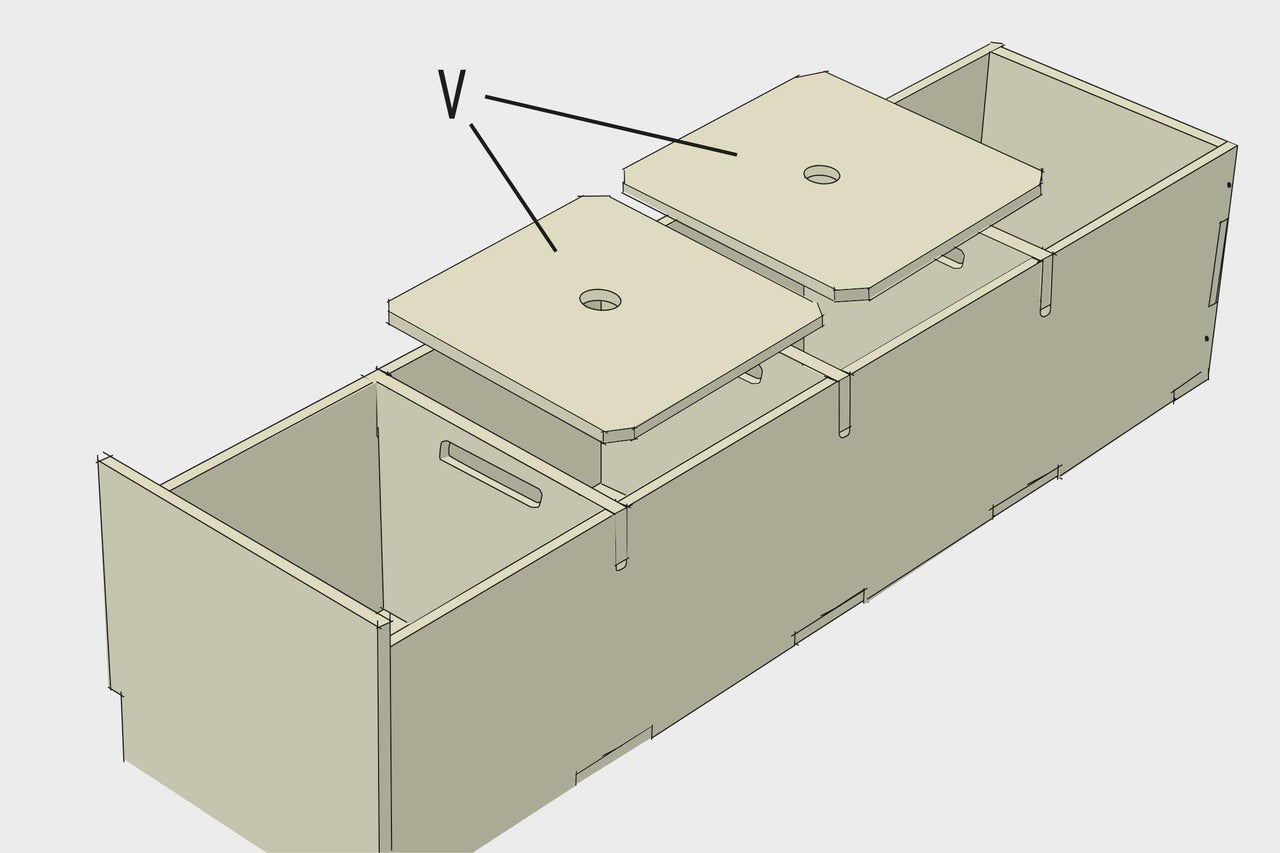

Für zwei der Fächer gibt es Deckel (V) mit Grifflöchern, mit denen die Fächer von oben geschlossen werden können.
Schubladenschienen anbringen
23

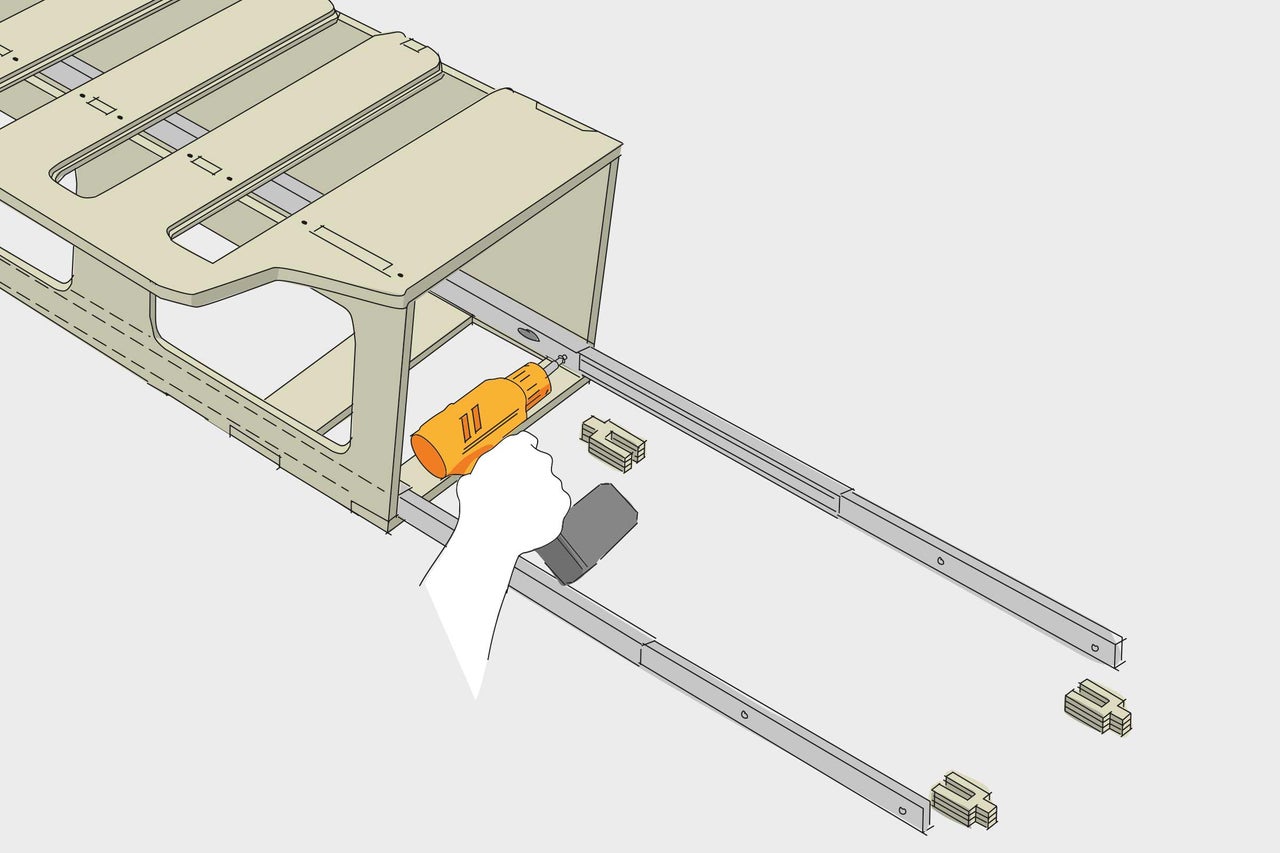

Damit die Schublade nachher leicht gleiten kann, schraubst Du rechts und links auf gleicher Höhe zwei Schubladenschienen in den Korpus des Stauraum-Bettes. Schraube die Schienen ganz unten mit Holzschrauben 4,5x16 mm fest. Achte darauf, dass sie absolut gerade sitzen. Lege für den nächsten Schritt Unterlegkeile bereit.
Schubladen verschrauben
24

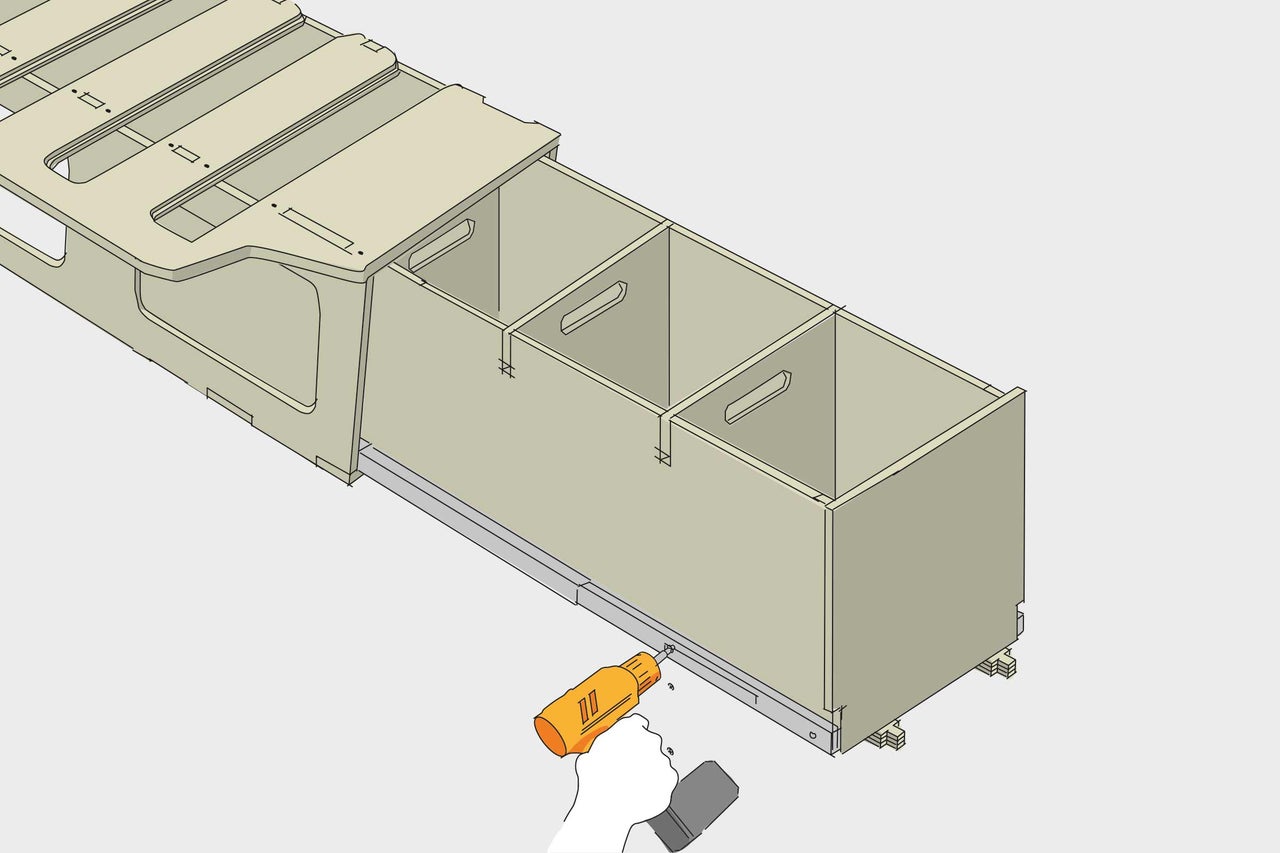

Stelle die Schublade zwischen die beiden Schienen auf die Unterlegkeile und verschraube sie mit Holzschrauben 4,5x16 mm.
